Nút âm lượng Fairphone 6 thay thế (Drop-in, không cần tháo máy)

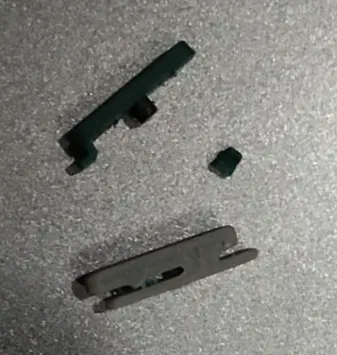

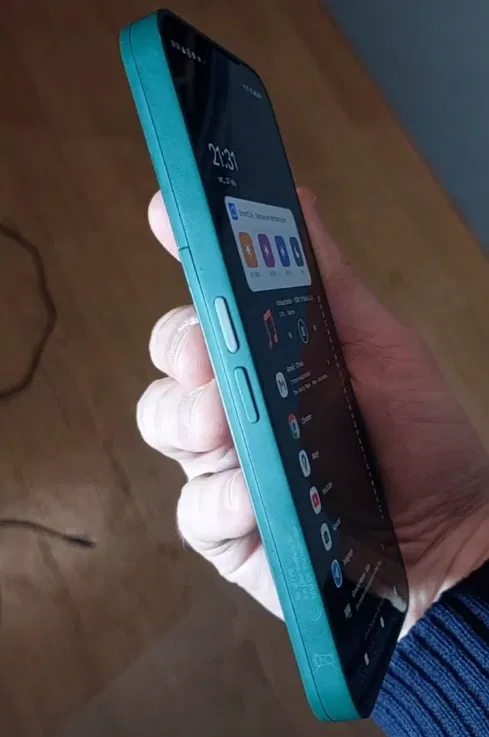

Vì hiện chưa có nút thay thế cho Fairphone 6 — mà nút zin lại khó tiếp cận — nên mình thiết kế mẫu nút thay thế dạng drop-in này. Nút lắp vừa khít, cảm giác bấm gần như y hệt nút gốc, và lắp được không cần mở máy.

Khuyến nghị khi in:

• In trên smooth (plain) PEI plate, hoặc dùng raft nếu bạn in trên textured PEI plate. Với chi tiết nhỏ thì raft cũng có thể giúp bám dính tốt hơn trong mọi trường hợp.

• Vật liệu: PLA (mình dùng Anycubic Fast Gray PLA)

• Thiết lập mình dùng:

  • Layer height: 0.12 mm

  • Nozzle: 0.4 mm

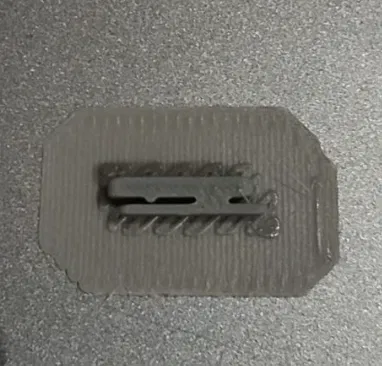

  • Textured PEI plate + Raft: 2

  • Máy in: Anycubic Kobra S1

  • Quiet mode (in chậm hơn = chính xác hơn… ừ mình cũng thấy hơi “ngược đời”)

Căn độ khít của nút

Mình khuyên bạn chà nhám từ từ một bên của nút đã in cho tới khi nó vừa khít với khe nút âm lượng.

• Nếu lỏng quá, nút sẽ lắc/lỏng lẻo.

• Nếu chặt quá, nút có thể bị kẹt.

Cách mình test độ khít:
Mình nhét nút vào khe theo kiểu lộn ngược rồi kiểm tra xem có phải dùng lực không. Khi nào nút trượt vào mượt và kéo ra gọn là đạt.

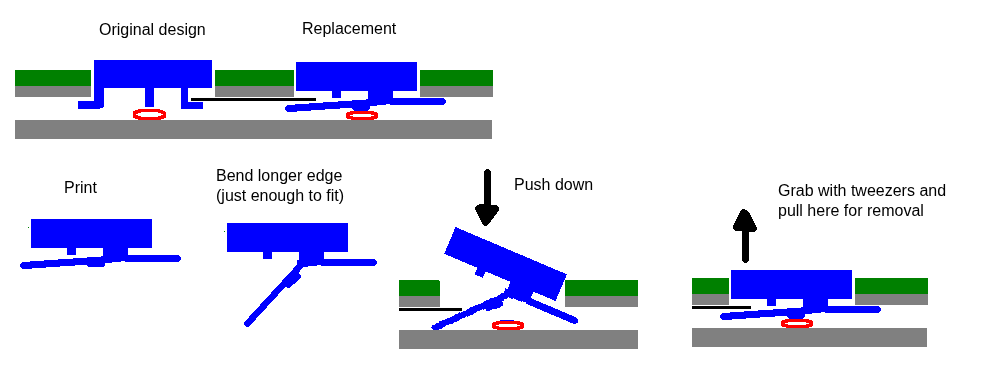

Lắp đặt

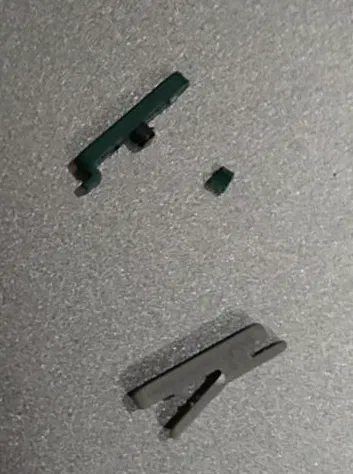

1. Bẻ nhẹ cạnh dài hơn.

2. Trượt cạnh dài đó hướng về phía ngàm kim loại.

3. Đưa phía còn lại vào và đẩy nút vào đúng vị trí.

4. Khi đã canh thẳng, ấn vào — phần đã bẻ sẽ bật lại và khóa nút cố định.

Nút nên trượt vào không cần dùng lực.

Tháo ra: Dùng nhíp kẹp vào cạnh dài hơn của nút rồi kéo ra.
