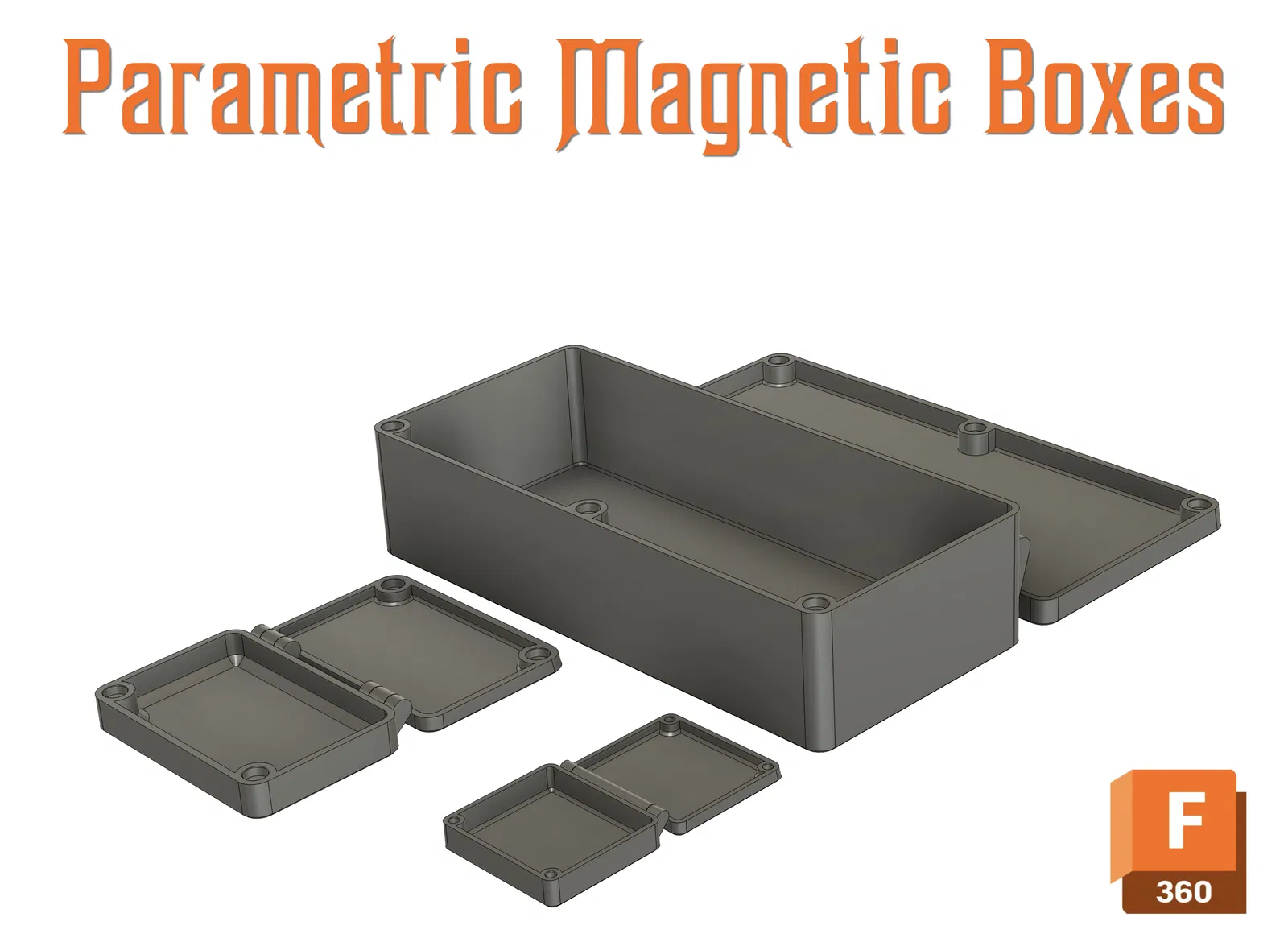

Hộp Nam Châm Print-in-Place Parametric | Fusion 360

Thiết kế bằng Fusion 360 theo quy trình parametric hoàn toàn.

Các phiên bản đi kèm:

File tải về này gồm 3 phiên bản của hộp – với 1, 2 và 3 bản lề.

Chức năng y như nhau, chỉ khác về phong cách nhìn và độ cứng bản lề. Bạn chọn theo gu thiết kế hoặc độ dẻo của vật liệu. Cả 3 đều được dựng từ cùng một “parametric core”.

Điểm nổi bật:

Parametric core – chỉnh 1 thông số là toàn bộ thiết kế tự cập nhật theo

Cơ chế khóa nam châm – thiết kế cho nam châm trụ, tùy biến được kích thước

Print-in-Place (PIP) – nắp có bản lề in ra là dùng được ngay, có khe hở hoạt động chuẩn

Không cần support – dùng chamfer thông minh và quyết định bridging hợp lý nên hầu như không cần hậu xử lý

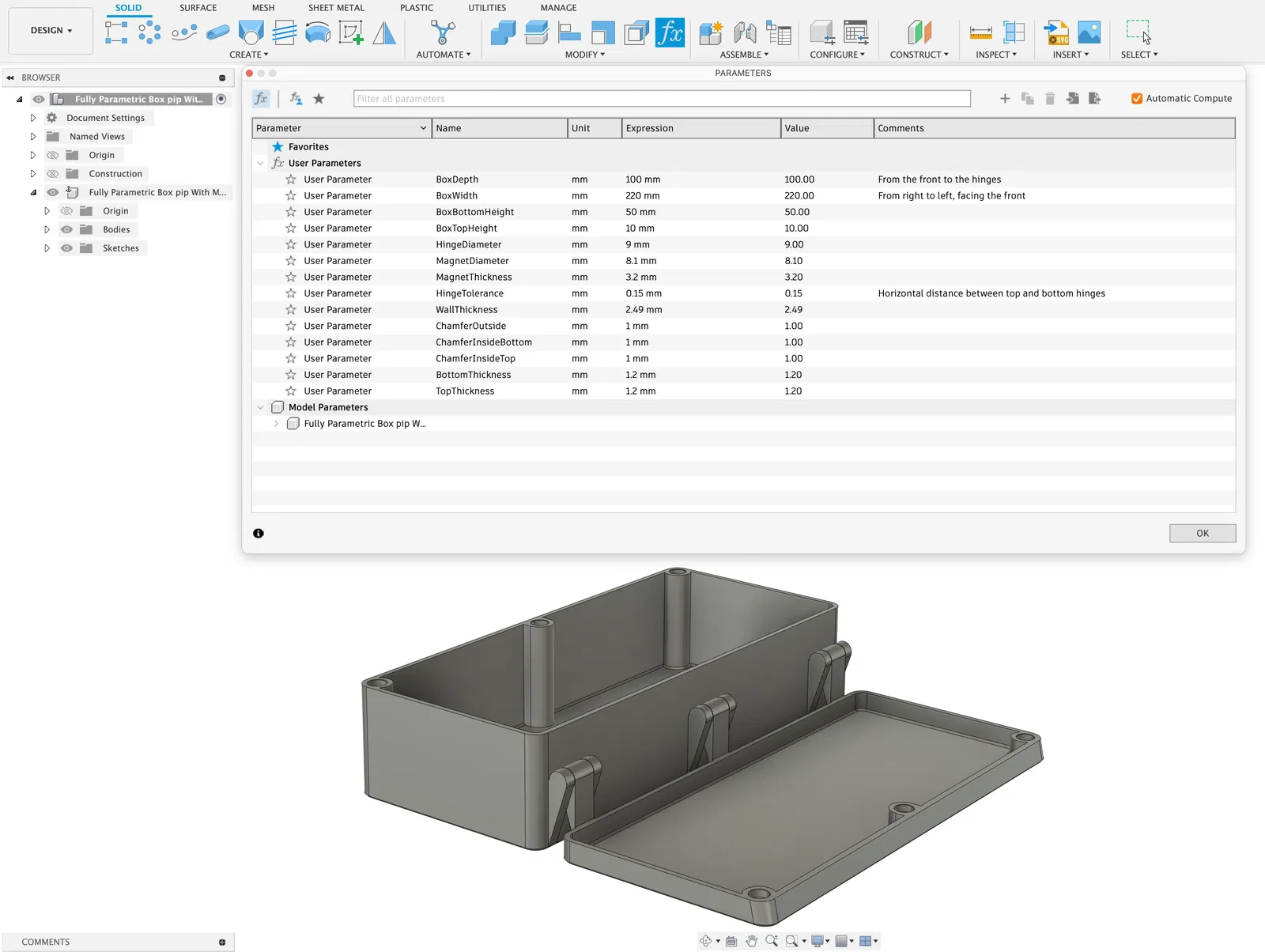

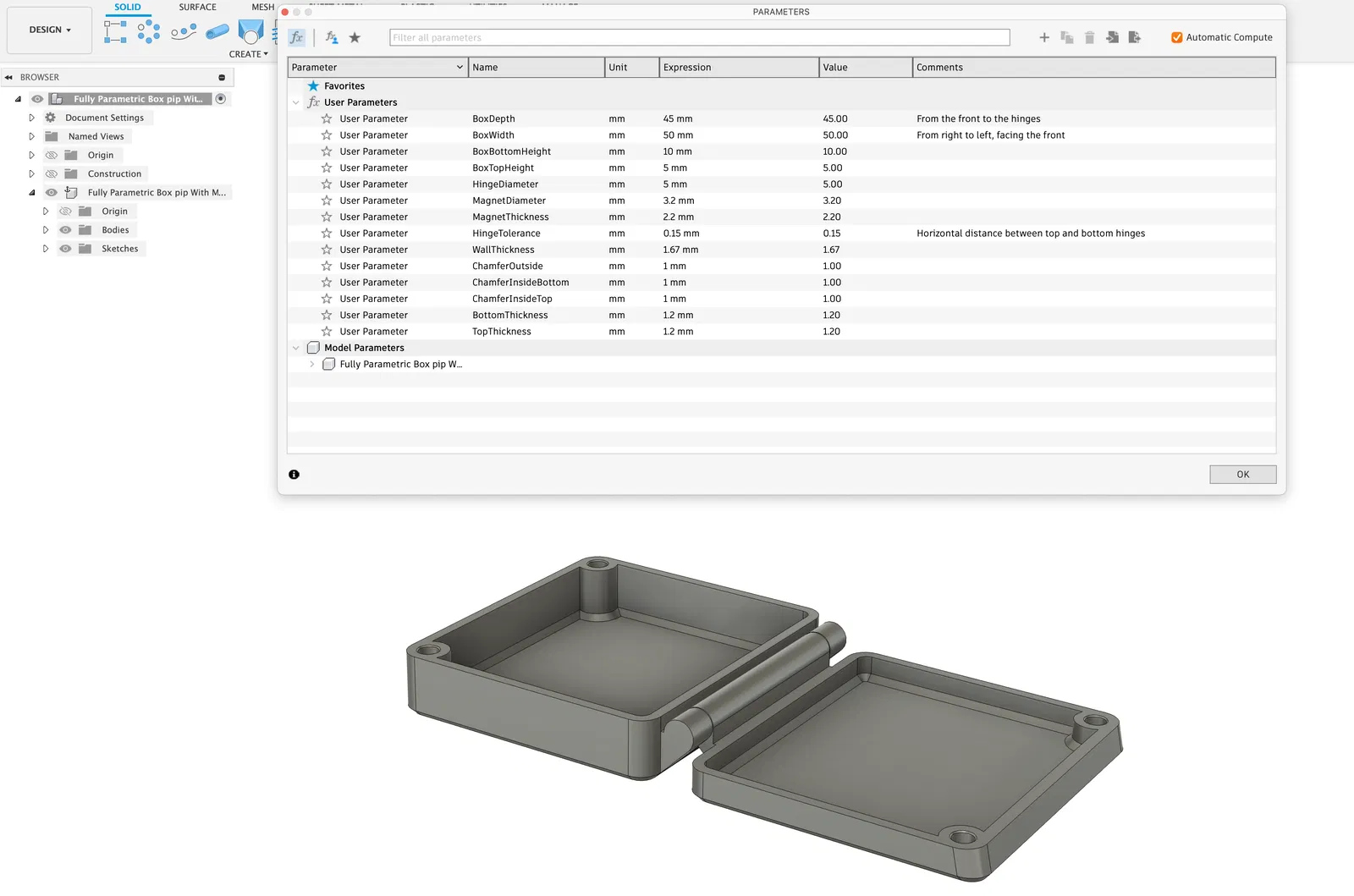

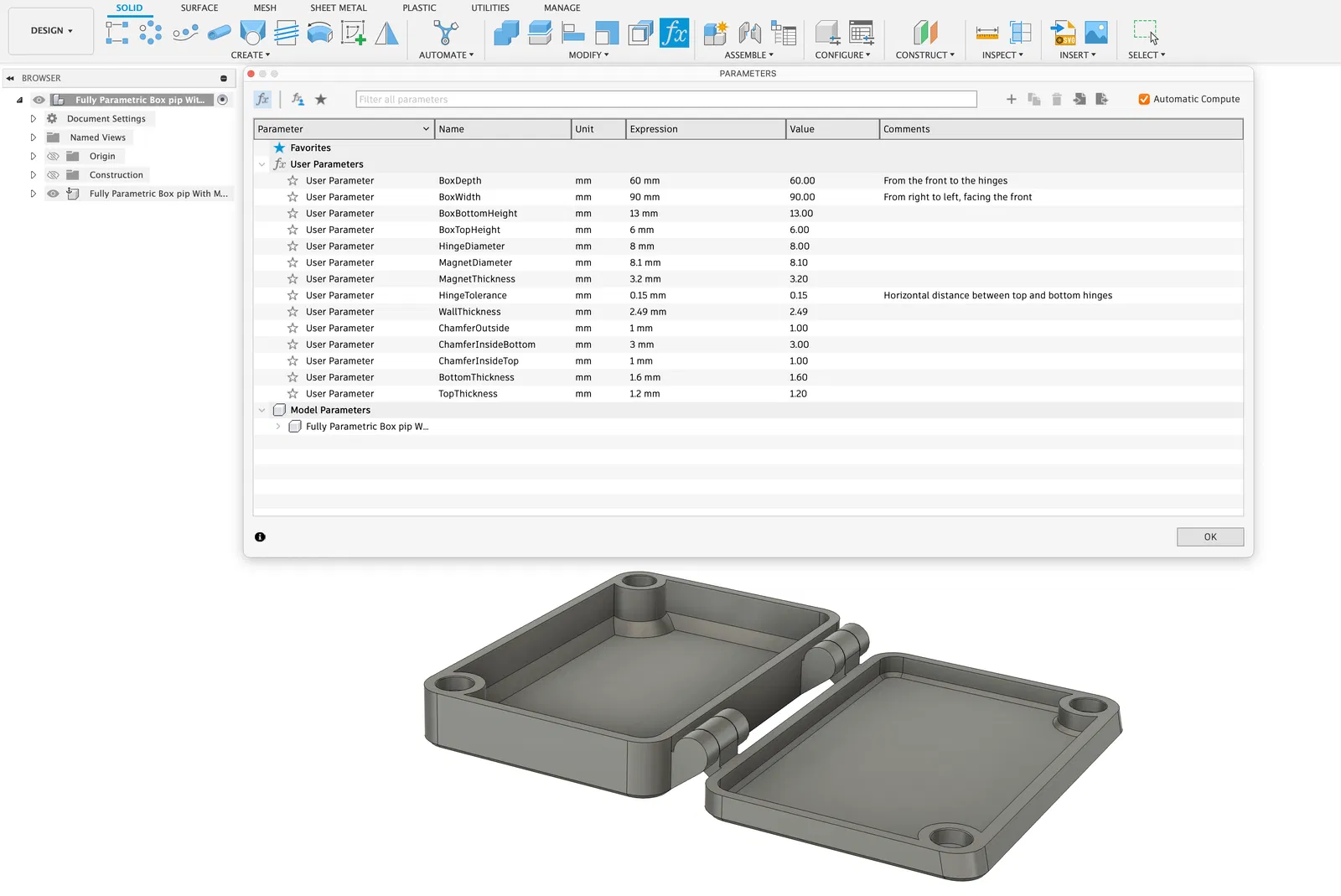

Thông số có thể chỉnh sửa:

Model được xây trên cấu trúc parametric hoàn chỉnh trong Fusion 360.

Bạn có thể chỉnh dễ dàng rất nhiều giá trị – gồm (nhưng không chỉ giới hạn):

wall_thickness

magnet_diameter và magnet_depth

box_length, box_width, box_base_height, lid_height

chamfer_inner, chamfer_outer

💡Giống đa số thiết kế parametric, đôi lúc model có thể phản ứng khó lường nếu bạn đổi thông số quá “tay” hoặc đổi sai thứ tự. Cách an toàn nhất là chỉnh từ từ, tăng/giảm nhẹ từng bước để thử nghiệm.

*20250616
Tôi đã bỏ một lệnh move face vì nó không hoạt động đúng như mong đợi
