Backplate gắn Ubiquiti Unifi U7 Pro XG/XGS AP (Mounting system)
Tấm backplate gắn thay thế cho Unifi U7 Pro XG/XGS AP, dùng khi bị mất/gãy hoặc làm đồ dự phòng cho dự án DIY. Có 2 size 50x50 và 85.6x85.6, hỗ trợ vít M3; M4 có thể cần khoan rộng phần đầu vít.
Mô tả

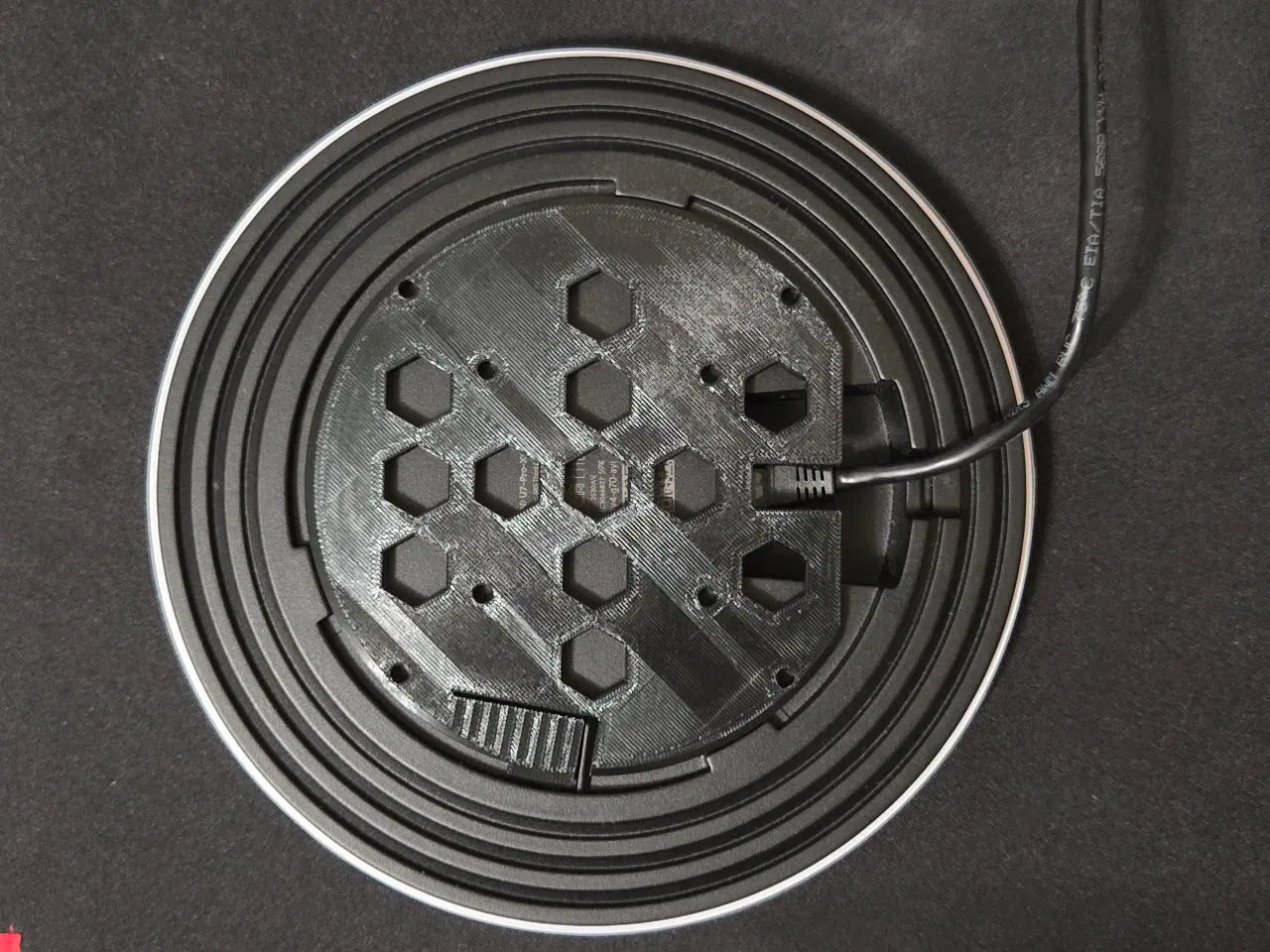

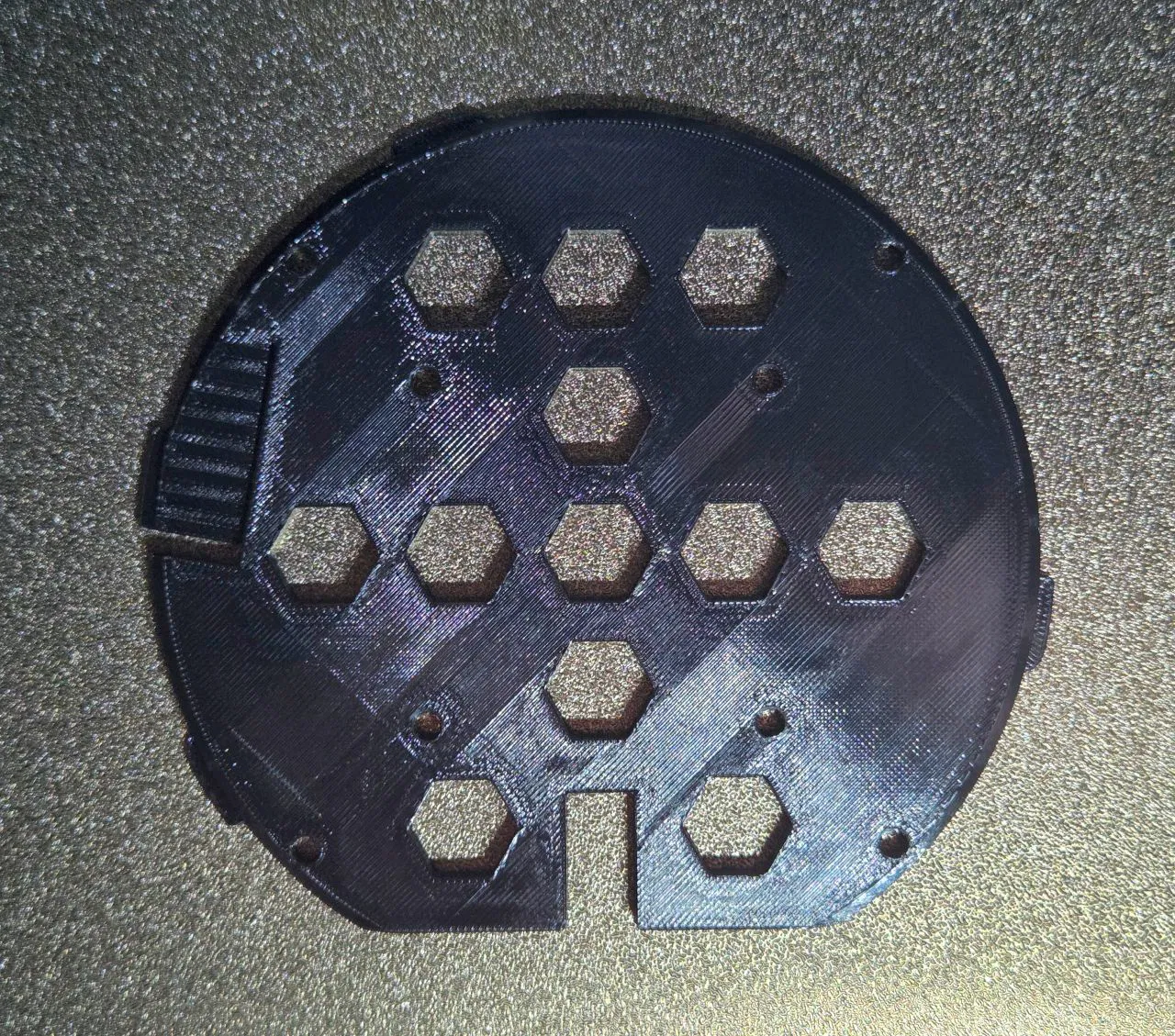

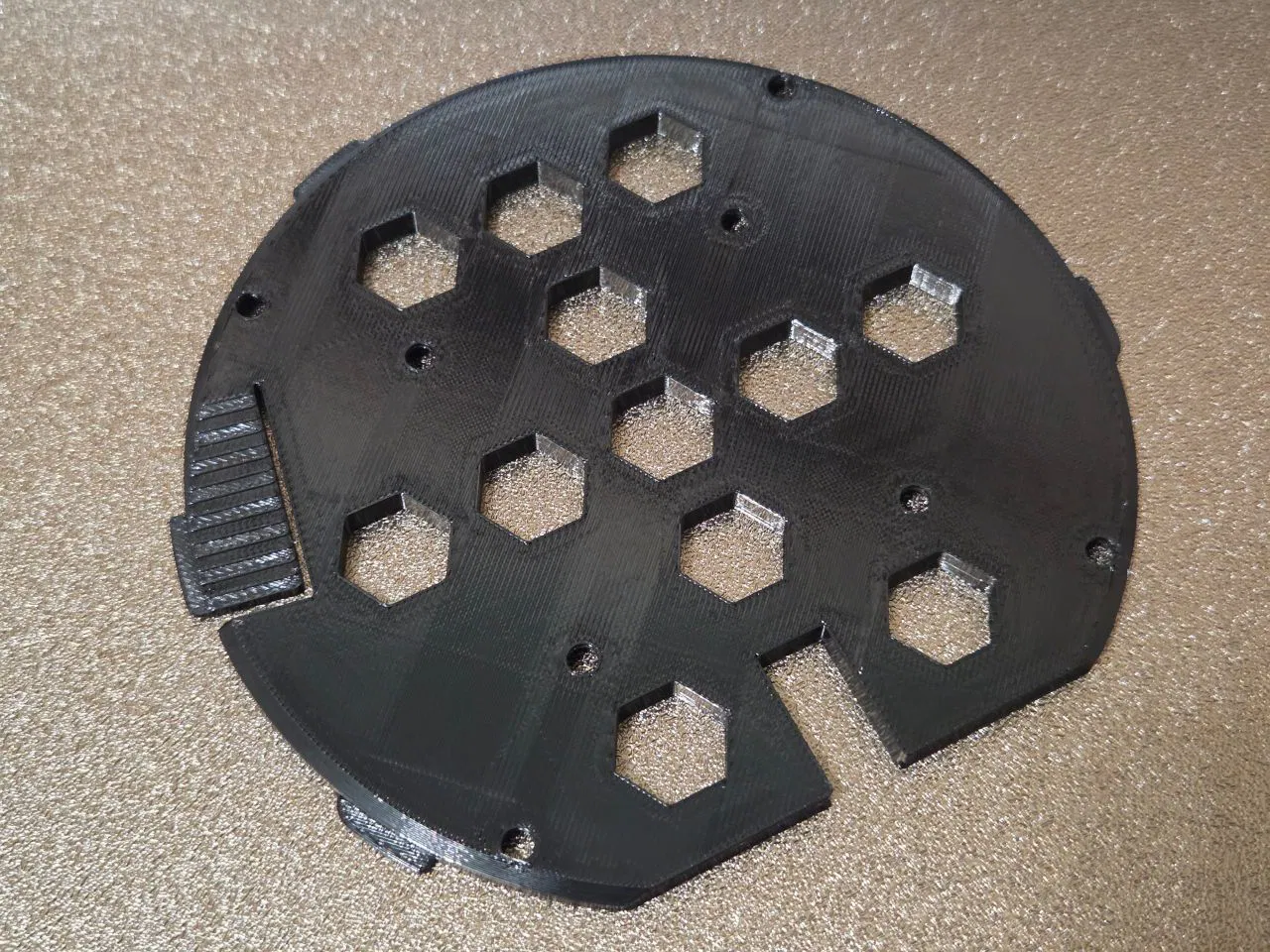

Mount backplate cho hệ thống gắn Ubiquiti Unifi U7 Pro XG hoặc XGS APs.
1. Có 2 kích thước “landing” gốc – vuông 50x50mm và vuông 85.6x85.6mm. Dùng cho vít M3; còn M4 thì có thể bạn sẽ cần khoan rộng chỗ lắp cho phần đầu vít. Bạn có thể dùng các lỗ bắt này với những thiết kế chân đế AP phổ biến khác.
2. Để mở khóa, bạn sẽ cần kéo nhẹ cái chốt khóa an toàn (secure latch) như dạng cần gạt về phía mặt trước.
Mình in bằng PETG không cần support, hướng đặt y như file. Layer 0.2mm là đủ. Khuyến nghị 5 walls với alternate extra walls, infill 100%.
Mình khuyên nên cân chỉnh (calibrate) máy in để ra đúng kích thước khi in.
Chúc bạn làm vui vẻ.
P.S. Magic numbers là -10, 110, 210 và 170.
