Đây là một bộ mod thay thế CFS hoàn chỉnh, bao gồm cụm cutter cắt filament + sensor nhận cắt, poop chute (đường xả purge) và cáp USB của CFS, tương thích 100% với extruder zin của Creality.

Mình làm dự án này để bạn in đa màu với chi phí thấp, chi tiết đơn giản, dễ bảo trì — không cần phụ thuộc vào bộ kit zin mắc tiền của Creality.

Ngoài ra, còn có thể dùng chung với các MMU khác như 3dchameleon và pico MMU.

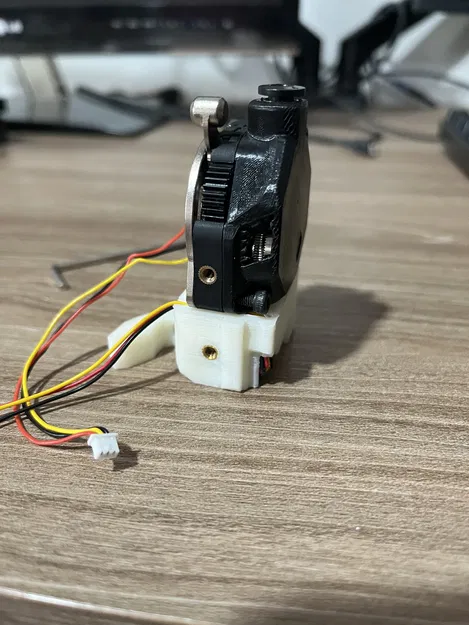

0--Extruder!

Mod này bắt buộc cần extruder có sensor filament đang hoạt động.

👉 Mình khuyên bạn in mod này trước:
Sensor filament cho extruder:

🔧 Danh sách vật tư

• Extruder zin của máy bạn

• 1× Micro switch D2F-L (hoặc loại tương thích)
  (2 cái nếu bạn cũng làm mod sensor filament ở trên)

• 2× Insert M3

• 3× Vít M3x10

• 1× Vít M2x10

• 1× Đầu cắm JST 1.25 – 5 pin

• 1× Đầu cắm JST 1.25 – 3 pin (sensor filament của mod ở trên)

• 1× Gọt bút chì

• 1× Con vít nhỏ của gọt bút chì

• 1× Lò xo 22x5 mm

🛠 Tóm tắt lắp ráp

1 Chuẩn bị dây

Luồn dây của đầu JST 1.25 (5 pin) đi xuyên qua bên trong block cutter.

2 Hàn micro switch (D2F-L)

• C (COM) → dây vàng → SIGNAL

• NO → dây đỏ → +5V

• NC → dây đen → GND

Bỏ sợi dây ở góc của đầu connector đi, mình không dùng; chỉ dùng 3 sợi ở giữa.

3 Chuẩn bị vỏ extruder

Trên cụm vỏ bánh răng của extruder zin có sẵn 2 lỗ từ nhà máy ở phía dưới
(Cám ơn Creality, đỡ cực hẳn 😎)

Tạo ren cho hai lỗ này bằng vít M3x10.
Sau đó tháo vít ra.

4 Bắt block cutter

Gắn vít vào các lỗ trên block cutter, canh block lên vỏ
và siết từ từ (đừng siết quá tay, nhựa dễ toét).

5 Lắp micro switch

Đặt D2F-L đúng vị trí và cố định bằng vít M2x10
(Bạn có thể dùng 2 vít nếu muốn, nhưng 1 vít là đã giữ rất chắc)

6 Chuẩn bị lưỡi dao

Từ cái gọt bút chì, lấy ra:

• Lưỡi dao

• Vít giữ lưỡi

Vặn con vít vào lỗ bên hông cutter (để làm điểm tựa và an toàn cho lưỡi),
canh lưỡi dao, nhỏ một ít super glue rồi chờ khô.

7 Lắp hoàn thiện

Gắn lò xo 22x5 mm vào tay cắt, đặt vào block
và bắt bằng M3x10 hoặc M3x12.

OBS* Lưu ý switch chỉ nên được kích khi filament đã bị cắt đứt hoàn toàn nha. Nếu chưa kích, bạn bẻ/chỉnh nhẹ phần lá thép của switch.

✅ Xong!

Giờ bạn có một cutter cắt filament chạy ngon, rẻ, bền
và chuẩn để dùng với CFS.

Hiệu quả hơn bản zin…
mà chi phí thì gần như không đáng kể 😈

🚧 Trạng thái cutter 🧪⚙

Dự án này vẫn đang phát triển 🚧🙂. Có thể sẽ còn chỉnh cơ khí, cải thiện cơ chế cắt và tinh chỉnh sensor theo thời gian.

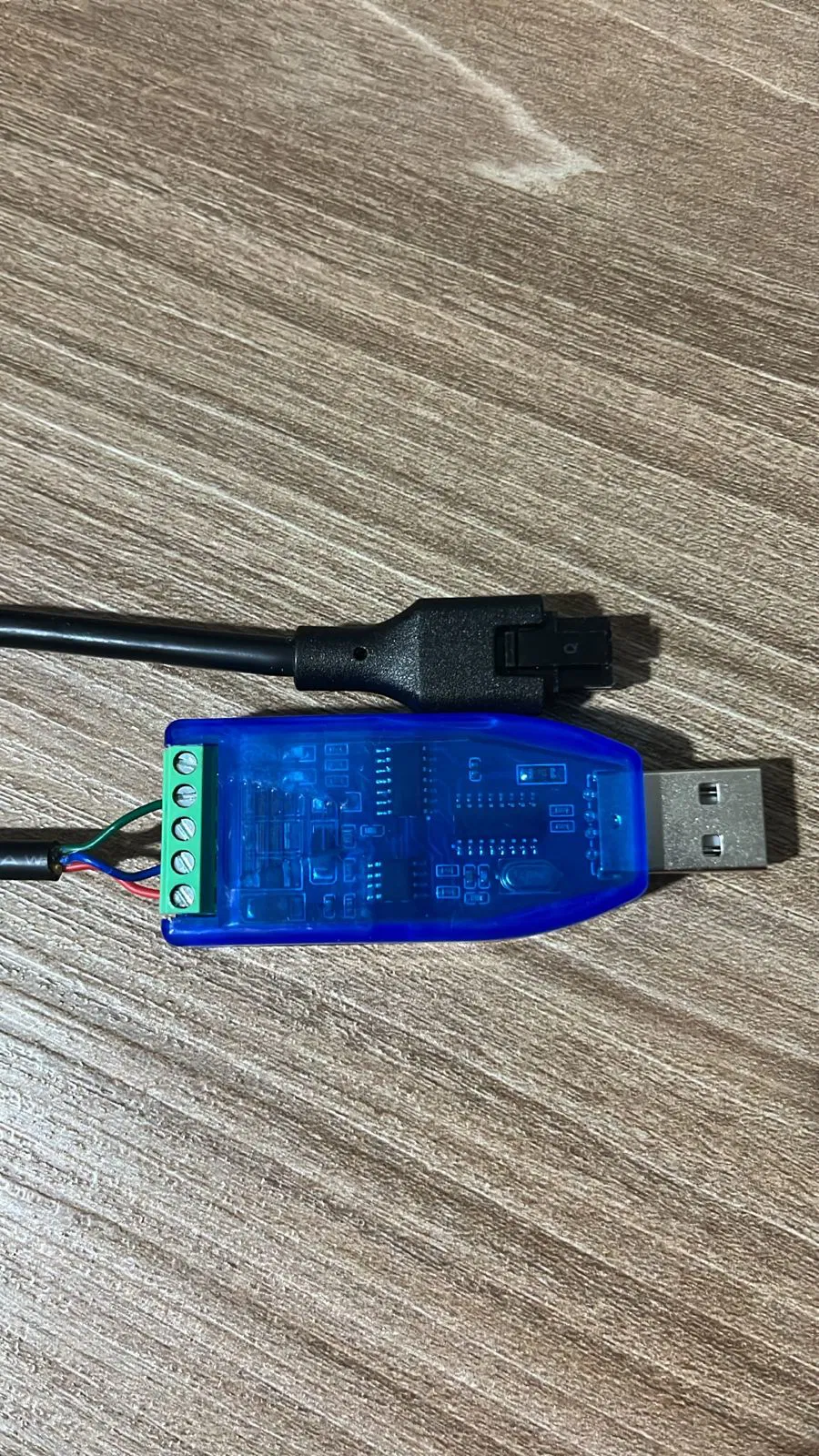

0--Cáp thay thế USB → RS485

Dành cho CFS (Creality K1 / K1 Max / K1C)

Hướng dẫn này chỉ cách làm cáp thay thế cho CFS bằng bộ chuyển RS485 → USB, tiết kiệm rất nhiều so với cáp zin của Creality.

🔧 Danh sách linh kiện

• 1× Cáp CFS RS485

• 1× Bộ chuyển RS485 → USB

Dùng bộ chuyển nào cũng được miễn có A, B và GND (mass/đất).

Mình dùng loại “màu xanh dương” phổ biến và mua có R$ 19,00 (~US$ 3) 😎
Nó có 5 chân: A, B, GND, GND và +5V

👉 Mình sẽ dùng chỉ: A, B và GND

🛠 Lắp ráp

1 Chuẩn bị dây

Cắt một đầu của cáp CFS và tách ra chỉ 3 sợi (dò bằng đồng hồ multimeter)
(các sợi còn lại không dùng).

2 Sơ đồ chân của connector CFS

Connector có 6 chân:

• 3 chân phía trên

• 3 chân phía dưới

Chỉ 3 chân được dùng cho RS485:

Mapping mình dùng:

Conector CFS

Chức năng

Màu trên dây của mình

Trên bên phải (chân thứ 3 hàng trên)

A

Đỏ

Dưới bên trái (chân thứ 1 hàng dưới)

B

Xanh dương

Dưới chính giữa (chân thứ 2 hàng dưới)

GND

Xanh lá

3 Đấu vào bộ chuyển RS485 → USB

Giờ chỉ cần nối:

• A → A

• B → B

• GND → GND

Vậy thôi.

Màu dây của bạn có thể khác của mình.
Dùng multimeter ở chế độ continuity để dò đúng dây.

Mình không chịu trách nhiệm nếu đấu sai
(đấu A qua B kiểu như mang vớ lệch đôi vậy đó 😅)

✅ Xong!

Giờ bạn có cáp CFS chạy ổn,
giá chưa tới nửa so với cáp zin của Creality.

Chạy y chang.
Không màu mè.
Không “đóng thuế cảm xúc”.

0--Poop shoot

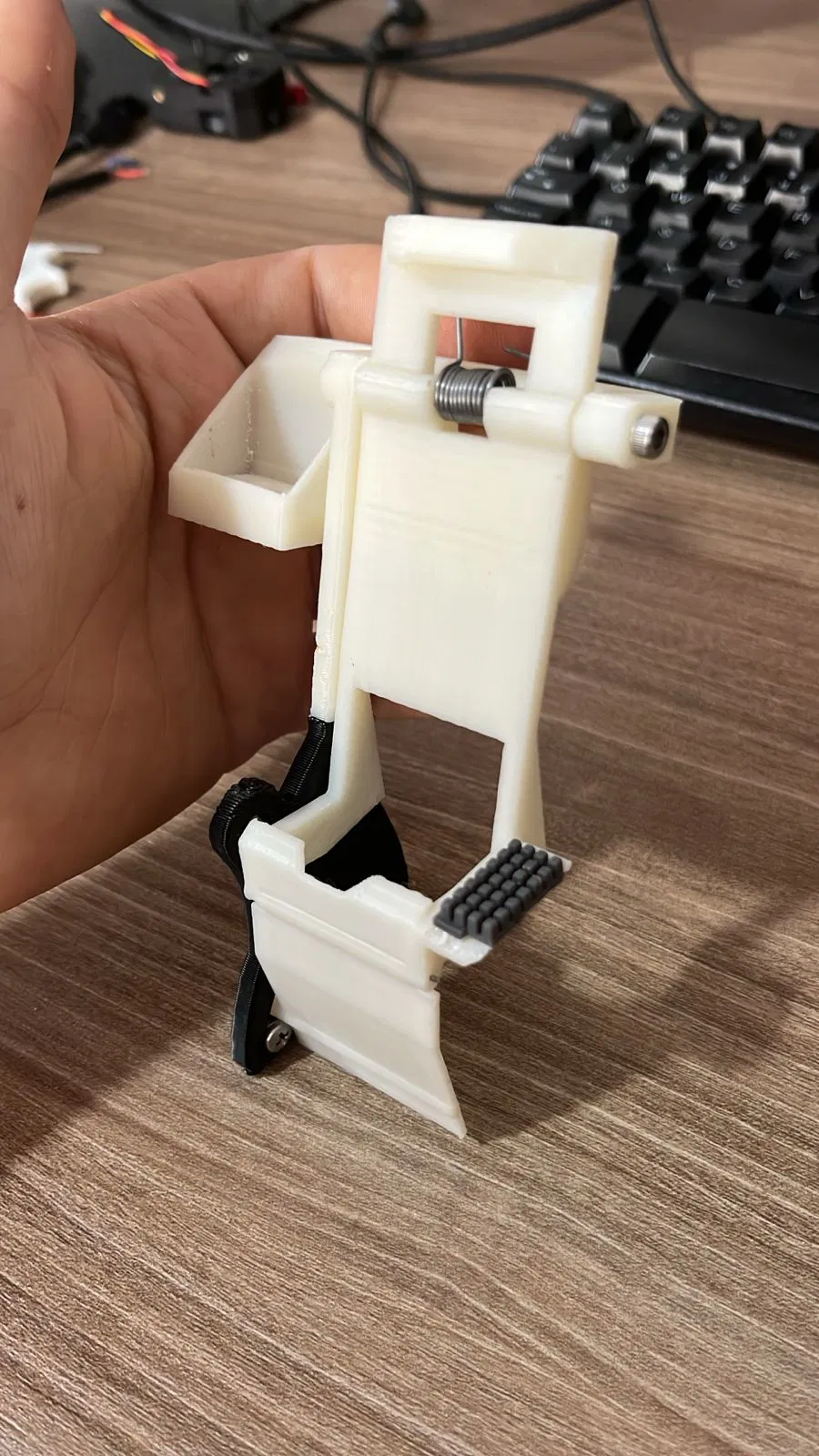

💩 Poop Chute / Đường xả purge cho CFS – Lắp ráp

Đây là module dùng để hứng filament purge khi đổi màu.
Đơn giản, cơ khí, rẻ và đáng tin.

🔁 Remix dựa trên công trình cực hay của ART, người đã làm K1 chạy được với ACE Pro của Anycubic.
Mình rất khuyên bạn xem dự án gốc của ảnh:

🔧 Danh sách vật tư

• Chi tiết in (file trong dự án này)

• 1× Vít M3x50 (có thể dùng M3x45)

• 1× Lò xo xoắn (không phải lò xo nén hay lò xo kéo)

  • Loại: lò xo xoắn như kẹp càng cua

  • Kích thước tối đa: dài 10 mm × đường kính 8 mm

  • Mình tự làm bằng dây thép 0.8 mm

• 1× Đoạn dây thép 40 mm

• 1× Miếng lau nozzle silicone (loại nào cũng được)

🛠 Lắp ráp

1 Cửa xả + máng

Lấy phần cửa xả và máng, luồn dây thép 40 mm qua các lỗ
rồi bẻ 2 đầu bằng kìm để khóa lại.

Sau đó cắt một miếng silicone lau nozzle
và gắn vào cửa xả.

Đảm bảo máng chuyển động trơn tru.

2 Lò xo hồi (món bí kíp)

Dùng lò xo xoắn.

⚠ Credit:
Hệ này là remix từ một thiết kế đồ quấn lò xo của người khác,
nhưng mình không tìm lại được tác giả gốc.
Nếu bạn là tác giả, vui lòng comment trong project để mình ghi credit đầy đủ.

Mình đã chỉnh lại đồ quấn và tạo 3 phiên bản tương thích (file có sẵn để tải):

• 3 mm → cho lò xo nhỏ (vd: block cutter của extruder)

• 6 mm → cho lò xo của poop chute

• 8 mm → cho lò xo lớn hơn

Cách làm:

1. Xỏ dây thép vào lỗ trên đồ quấn

2. Xoay đến khi thành lò xo

3. Bẻ 2 chân theo hình

3 Lắp lò xo

Cho vít M3x50 vào, lắp phần đế
rồi đặt lò xo vào đúng vị trí.

Lò xo phải đẩy máng về phía sau
Nếu đẩy về phía trước → sai → đảo chiều lò xo

4 Hoàn thiện

Gắn máng vào rãnh dẫn
và xong: lắp lên máy.

🎥 Video hoạt động

Bỏ qua con vít trong video — lúc đó chỉ là chỉnh kỹ thuật
File hiện tại đã được sửa đúng rồi

0--Buffer 4x1

(đang làm)

⚠ Lưu ý quan trọng / Miễn trừ trách nhiệm ❗😐

Mod này được cung cấp “nguyên trạng”, không bảo hành.
Mình không chịu trách nhiệm cho bất kỳ hư hại nào gây ra cho máy in, extruder, điện tử, filament hay các linh kiện khác do việc lắp đặt hoặc sử dụng ⚠🔧.

Việc lắp và dùng là hoàn toàn do người dùng tự chịu trách nhiệm, và chỉ khuyến nghị cho người có kiến thức kỹ thuật về in 3D.
