FICE Whistle (Còi cảnh báo)

1/28/26: FICE Whistle 2 bản mới toanh đã có rồi. Cải thiện mọi mặt.. Xem thử nè...

Bộ sưu tập NO KINGS...

Cái còi này được thiết kế để cảnh báo cho khu dân cư khi có sự hiện diện của các đặc vụ ICE. Khi các đợt truy quét tăng lên, bạn có thể dùng máy in 3D của mình để giúp các tổ chức địa phương dự trữ còi, rồi họ sẽ phát cho bà con trong cộng đồng. Hãy liên hệ tổ chức địa phương của bạn và ủng hộ họ bằng cách in FICE whistle.

Tôi là designer và dùng máy in 3D cũng lâu rồi. Thay vì dùng lại các mẫu còi có sẵn trên kho 3D model, tôi làm lại từ đầu và tạo ra một mẫu mới. Đây là còi single tone mới, âm thanh khác biệt, mạnh, dễ in ra thành công, và được thiết kế cho đúng mục đích này. Như một công cụ cảnh báo. Sắp tới, tôi sẽ thêm phiên bản còi dual tone (A và C#) cho các sự kiện biểu tình.

Điểm khác của cái còi này là gì? Các mục tiêu thiết kế: Âm phải đầy và dễ nhận ra. Vỏ ngoài có thể tùy biến để các tổ chức địa phương thêm thông tin liên hệ theo dạng dễ đọc. Vì vậy, hãy thêm contact info/số điện thoại, v.v. ở hông dưới dạng deboss (âm/negative) bằng các công cụ có sẵn trong slicer.

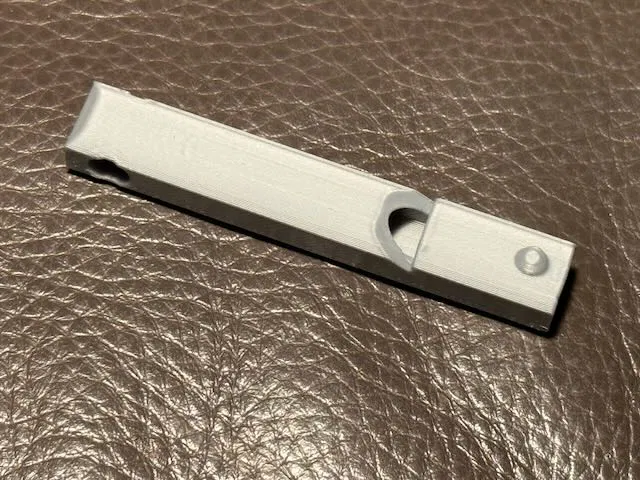

Còi FICE được in nằm ngang (in trên hông) để đạt chất lượng tốt nhất cho phần fipple quan trọng, sound slot, và sound chamber. In nằm ngang cũng cho chữ dễ đọc hơn so với in trên bề mặt trên hoặc dưới. Xem bản Washington đính kèm là sẽ hiểu ý tôi. Yên tâm, thông tin thật ra sẽ nằm ở mặt dưới của bản in hoàn thiện.

Còi được canh tông C# (tùy bạn thổi mạnh cỡ nào nữa). Âm thanh khác biệt và cố ý hơi “khó chịu” một chút. Nhờ thiết kế sound chamber và fipple, âm của còi rất đầy so với kích thước nhỏ và cực kỳ intense. Cảnh báo: 118 - 120db. Khác với nhiều còi in 3D khác, cái này hoạt động tốt cả khi thổi áp lực thấp lẫn cao. Cuối cùng, nếu bạn làm theo print settings khuyến nghị, nó sẽ in ổn trên gần như mọi loại máy in 3D. Hơn 40 mẫu prototype và test rất nhiều.

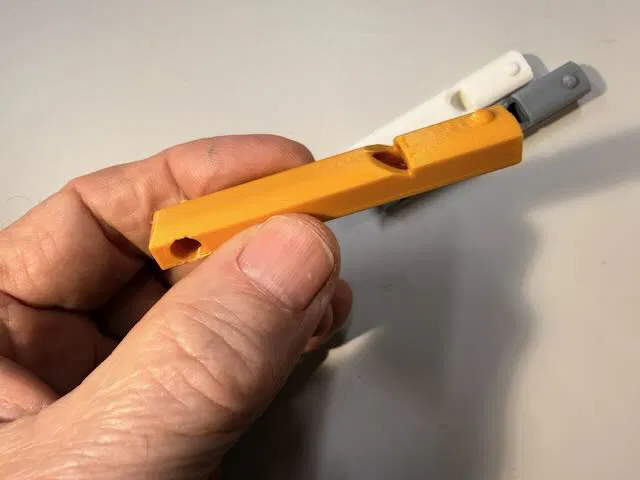

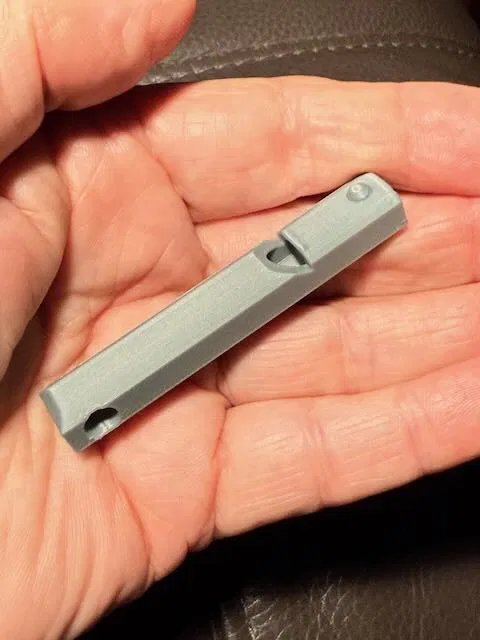

Còi nhỏ, có lỗ xỏ dây (lanyard) theo phương ngang để khi đeo nó nằm phẳng. Mỗi lần in tốn khoảng 4.5 gram filament và khoảng 25 phút. Các thiết kế trước in nhanh hơn nhưng không bền bằng.

Có 3 phiên bản model cho loại còi 1 nốt này.

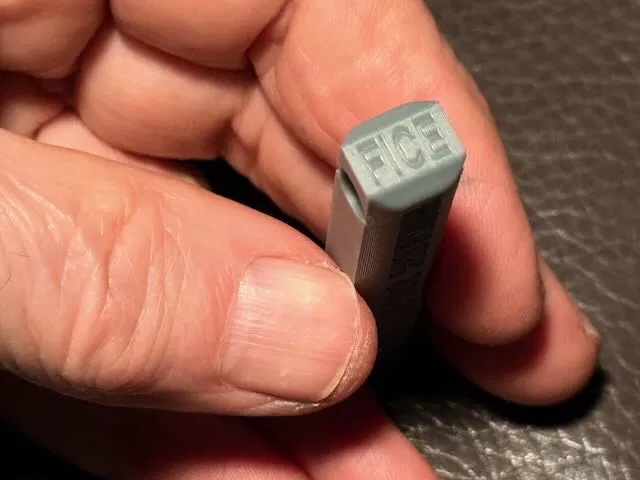

• FICE whistle có chữ FICE ở phần đầu. Đây là bản bạn có thể tùy biến cho tổ chức địa phương của bạn.

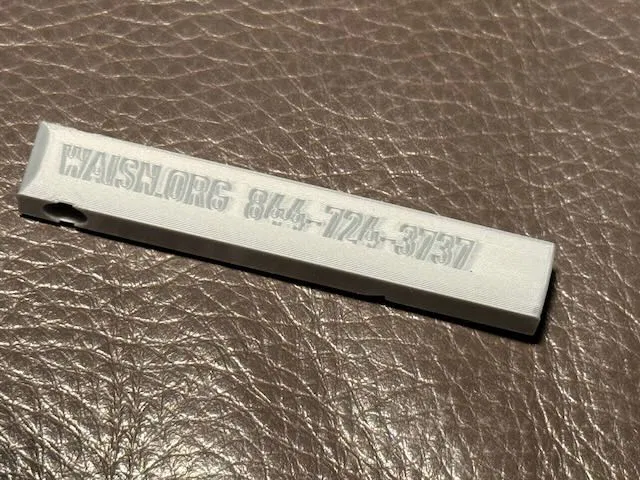

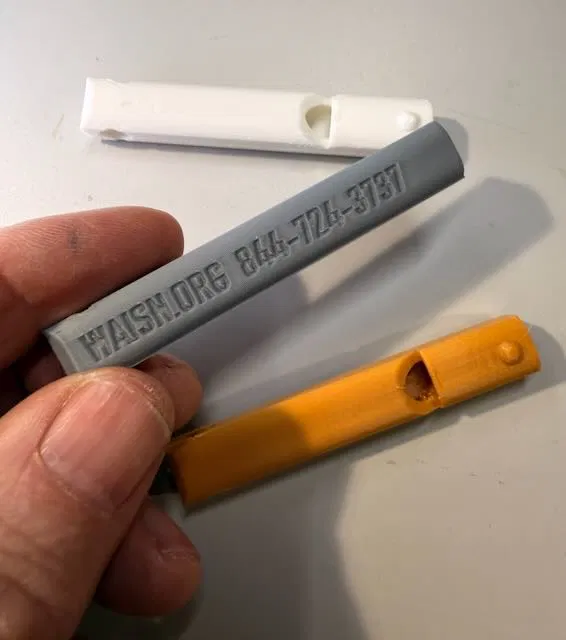

• Phiên bản Washington State của FICE whistle có website và số điện thoại dành cho Washington Immigrant Support Network (WAISN.org)

• Phiên bản trống (blank) nếu bạn không thích chữ FICE hoặc chỉ muốn một cái còi đẹp.

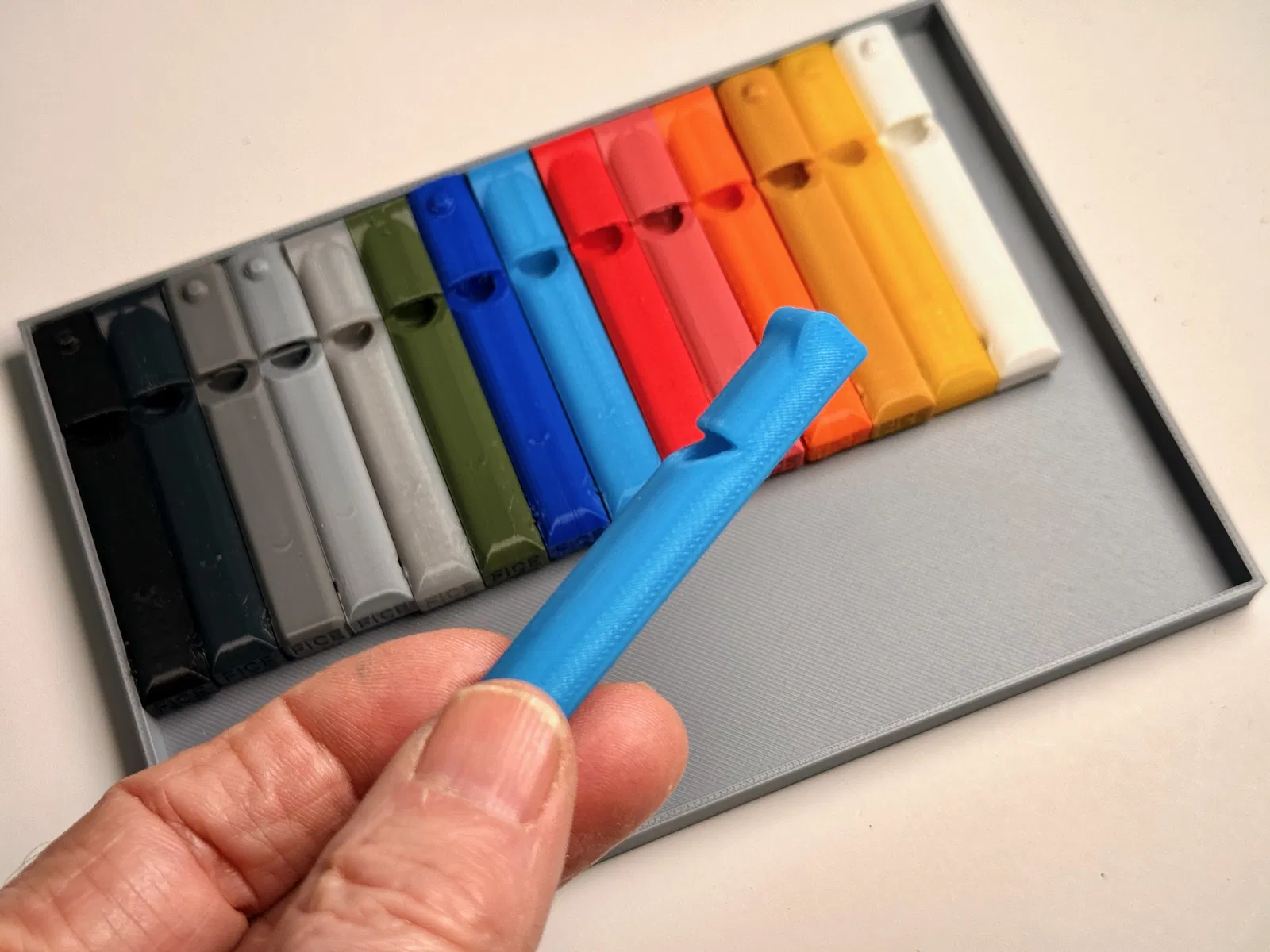

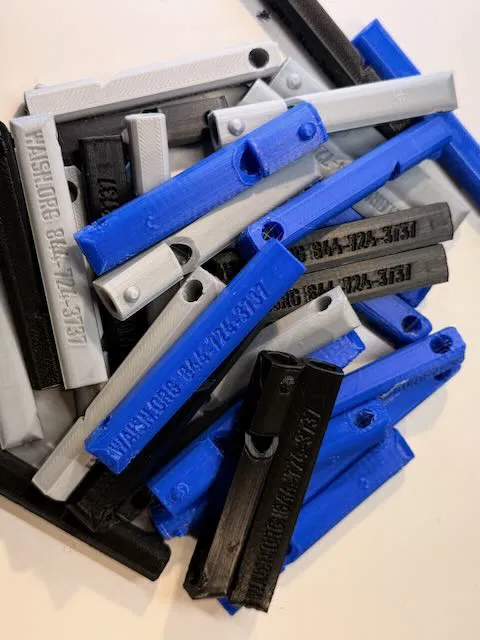

Cuối cùng, đây là một món in 3D rất nhỏ và thường được in số lượng lớn. In các mẫu nhỏ như vậy cần kỹ thuật khác. Vui lòng đọc phần print settings khuyến nghị.

Print Settings

• Máy in đã dùng:

Prusa XL, Prusa Mk4s, Prusa Mini, Bambu X1C, Bambu Mini

• Rafts: Không

• Supports: Không

• Resolution: .15 hoặc .16 tùy slicer của bạn

• Infill: 15-20%

Ghi chú:

Tôi đã làm nhiều mẫu nhỏ để in 3D và đã in khoảng 20.000 món nhỏ, nên có vài khuyến nghị. In thành công đồ nhỏ với số lượng lớn đòi hỏi phương pháp, setting và kỹ thuật khác so với các bản in 3D cỡ vừa đến lớn.

Print settings

Dù các mẫu còi rất nhỏ, nhưng chúng có khá nhiều “khối lượng” so với kích thước. Nghĩa là dễ bị hất văng khỏi bàn in. Vì vậy, tôi khuyên như sau.

• Nếu có, dùng plate trơn (smooth), đừng dùng plate nhám (textured). Plate nhám in đồ nhỏ bằng PETG thì ổn. Nhưng với PLA thì không hẳn. Smooth thường tốt hơn.

• Khi in đồ nhỏ và thấp kiểu này, tôi luôn dùng một lớp mỏng chất hỗ trợ bám bàn (plate fixative) và làm mới lại sau vài lượt in. Các sản phẩm chuyên cho 3D printing đều được, nhưng một lớp mỏng keo glue stick cũng ổn.

• Giảm tốc độ. Nhất là lớp đầu tiên. Model có diện tích tiếp xúc nhỏ như vầy cần first layer thật hoàn hảo.

Model được thiết kế để in với PLA rẻ, dễ kiếm. Mục tiêu là bạn tận dụng các cuộn filament còn dư để in nhiều còi bằng bất kỳ filament nào bạn có sẵn, rồi đem đi tặng/đóng góp nhiều còi. Tốt nhất là dùng PLA thường và tránh các loại filament pha phụ gia. Ví dụ carbon fiber, glitter, v.v. Tôi cũng tránh filament silk vì loại đó yếu. Và bạn cũng nên sấy filament trước khi in. Sợi tơ mảnh (stringing) bên trong còi sẽ gây vấn đề.

Các file 3MF đính kèm có sẵn print settings khuyến nghị. Dù file 3MF được tạo trong Bambu slicer, các setting này sẽ chuyển qua Orca và Prusa slicers nếu bạn import đúng.

Quá trình phát triển thiết kế có hơn 40 prototype. Tôi đã in và test số lượng nhiều trên vài dòng máy Prusa và Bambu khác nhau. Nếu bạn làm theo khuyến nghị thì chúng sẽ in ổn trên hầu hết máy.

Dùng layer height .15 hoặc .16. Như vậy chi tiết cho các phần âm bên trong sẽ tốt hơn: fipple, sound chamber và wedge cut hole. Dùng nozzle .4mm. Không cần nozzle nhỏ hơn.

Luôn test trước. In thử 1 cái để chắc chắn nó kêu đúng nghĩa “whistle” rồi hãy in 10-50 cái một lần. Bạn cần âm đầy và vang ở cả lúc thổi nhẹ lẫn thổi mạnh. Nếu máy in và/hoặc filament của bạn chưa tune tốt và còi không kêu, hãy thử scale model lên 105%. Lưu ý đôi khi filament khác nhau cho kết quả khác nhau. Test trước.

Giảm tốc độ in. Bạn sẽ được bản in đẹp hơn và ít lỗi hơn với model nhỏ. Với first layer có diện tích tiếp xúc nhỏ, đặt tốc độ first layer còn 30%. Các lớp còn lại thì giảm outer walls và top surface. Tùy máy và setting, tôi thấy mất khoảng 23-28 phút/cái.
