Ngàm gắn PCIe Riser dọc cho case Fractal Design Define 7/Define 7 XL

Ngàm này được thiết kế cho board PCIe x16 của sản phẩm “TISHRIC M.2 M-Key 2242/2260/2280 To PCIE 4.0 X16 Riser Card PWR ATX 6PIN 12 VUp To 32G/bps With Oculink SFF-8612/8611 Cable 50cm”. Link bên dưới là bản dùng nguồn PCIe 6-pin (v1.1). Có một bản dùng nguồn 24-pin (v1.2) nhưng mình thấy hơi dư thừa, dù vậy chắc vẫn tương thích.

https://www.aliexpress.com/item/1005010712390112.html

Cần có:

• 5x insert nhiệt M3 kiểu Voron.

• 2x ốc 6-32 (dài 4mm) – loại ốc bắt tiêu chuẩn hoặc ốc PSU.

• 5x ốc M3 – dùng ốc đi kèm case cũng được. Chiều dài tối đa: 8mm.

Hướng dẫn:

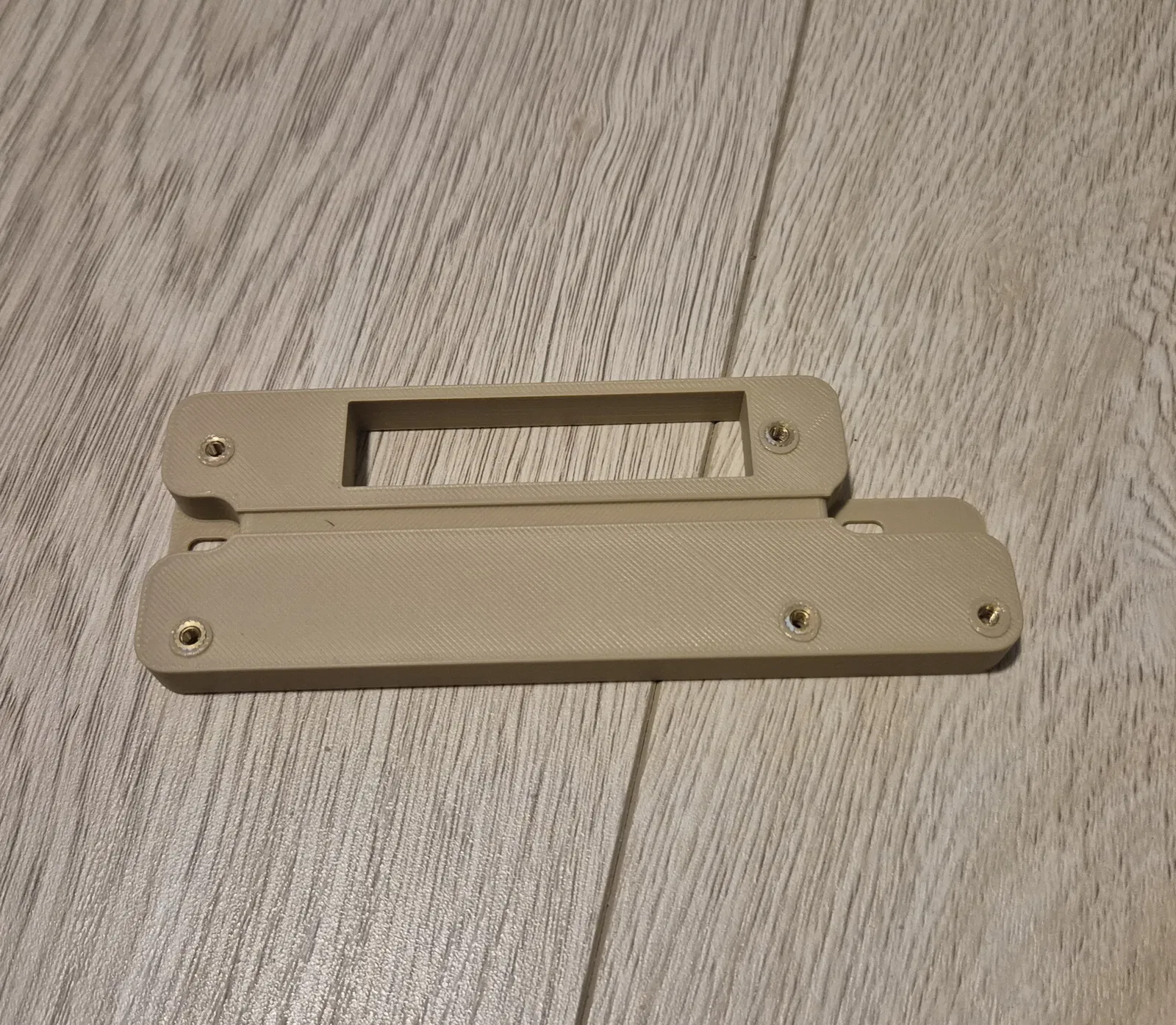

1. Ép/cấy các insert nhiệt vào ngàm.

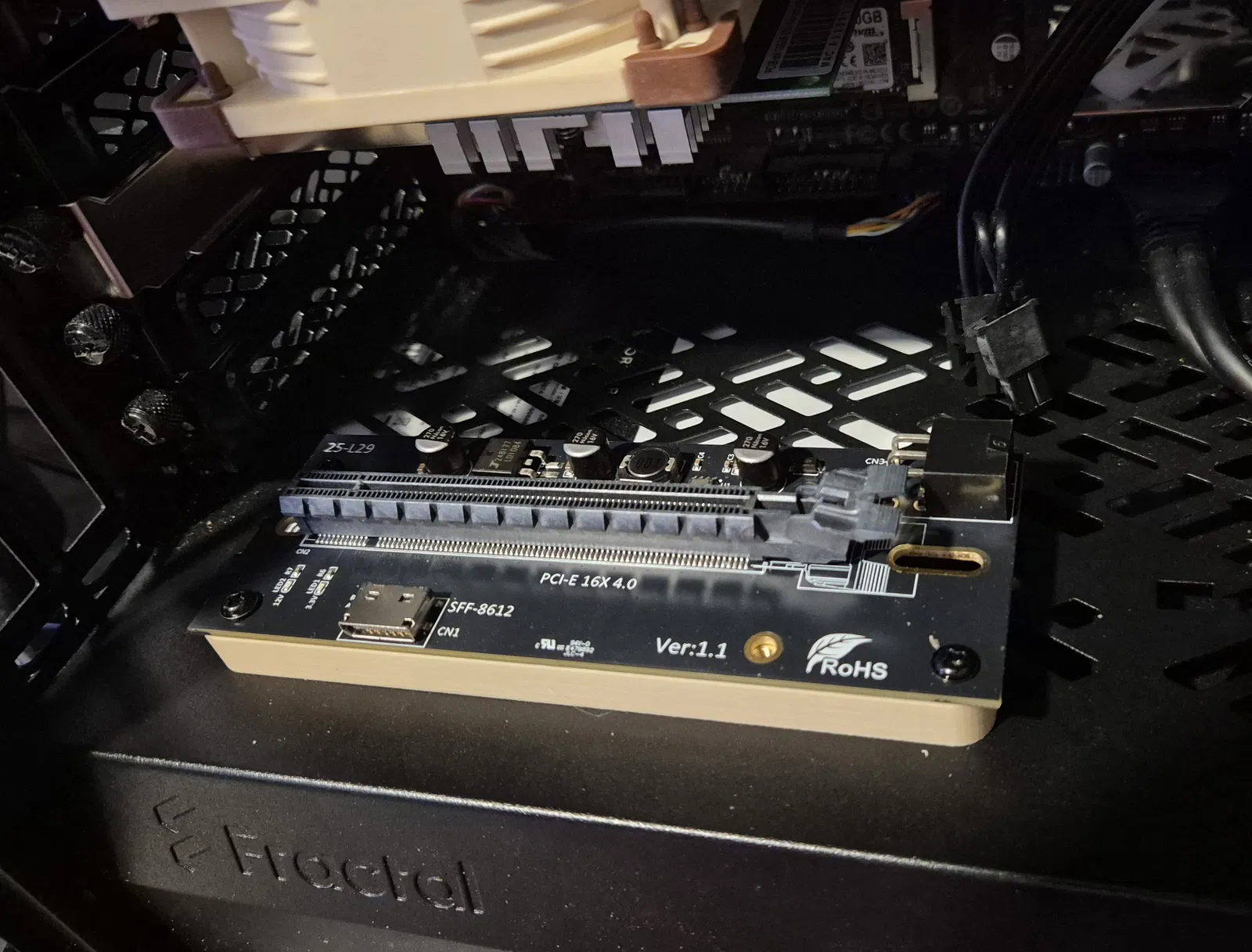

2. Bắt ngàm vào case bằng ốc 6-32 hoặc standoff. Siết vừa phải, chừa hơi lỏng một chút để dễ tháo ra khi cần.

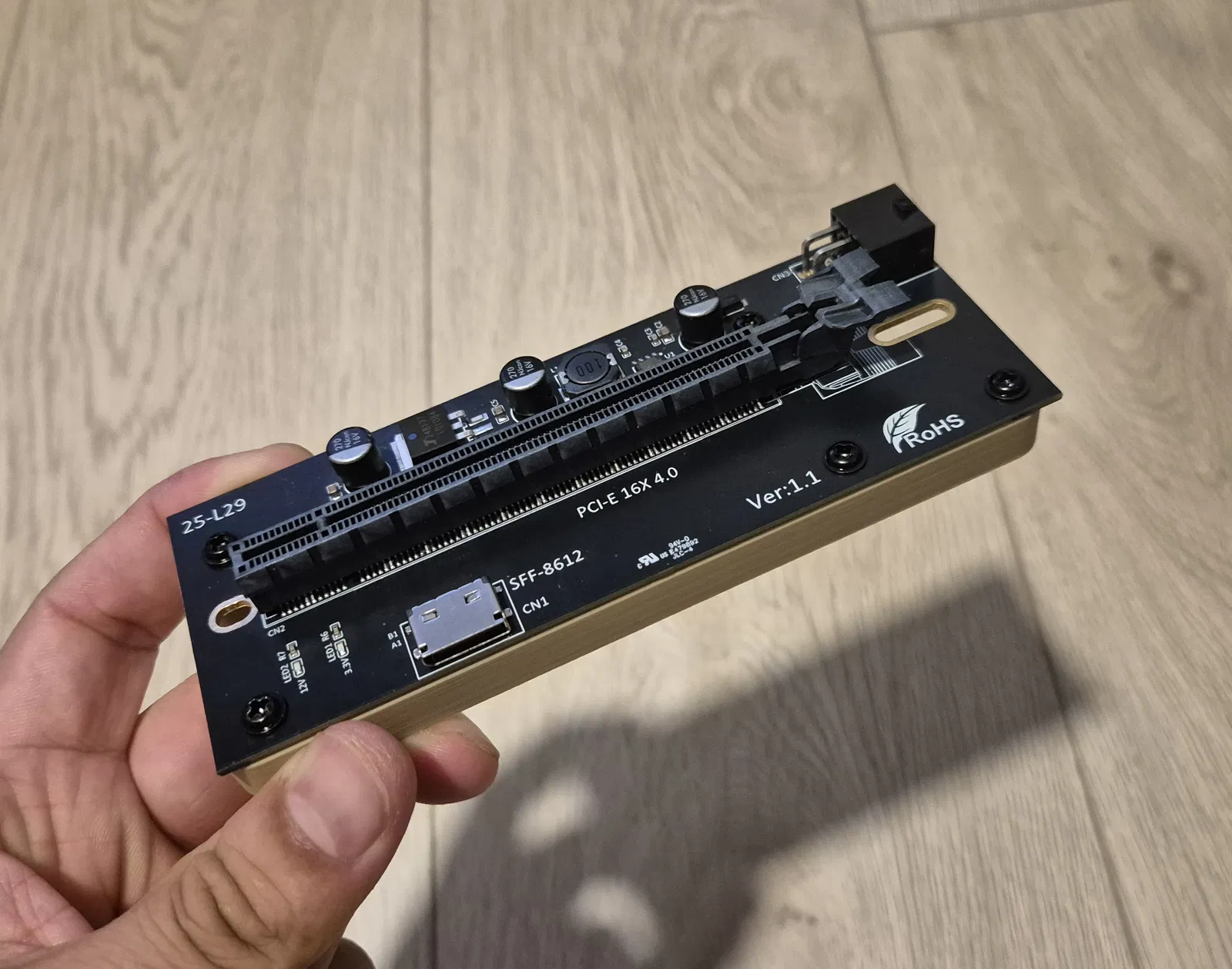

3. Tháo 4 điểm gắn nam châm trên riser ra, rồi bắt chúng vào ngàm.

4. Cắm dây nguồn PCIe 6-pin.

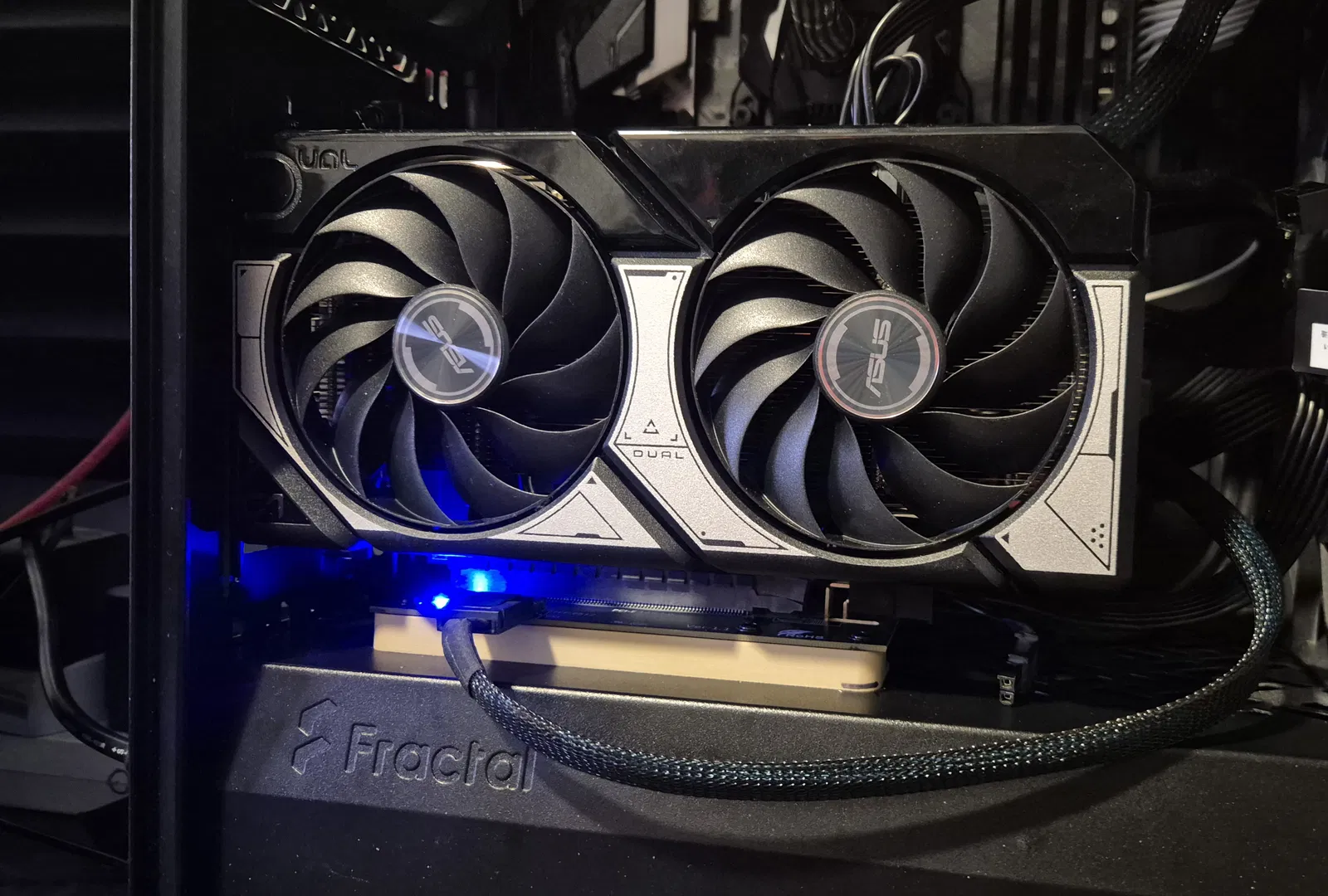

5. Lắp thiết bị bạn muốn dùng.

Ngàm trong hình được in bằng PLA+ (3 walls, 25% gyroid infill) nhưng bạn có thể dùng vật liệu khác nếu muốn tăng khả năng chịu nhiệt.

Mình đã thêm một phiên bản gọn hơn để giảm lượng vật liệu sử dụng.
