Mô tả
Tự dựng đồ IKEA của bạn với thư viện component SKADIS parametric (tham số hoá) này!
Để có kết quả tốt nhất, vui lòng dùng phiên bản mới nhất! Phiên bản hiện tại: v2.1

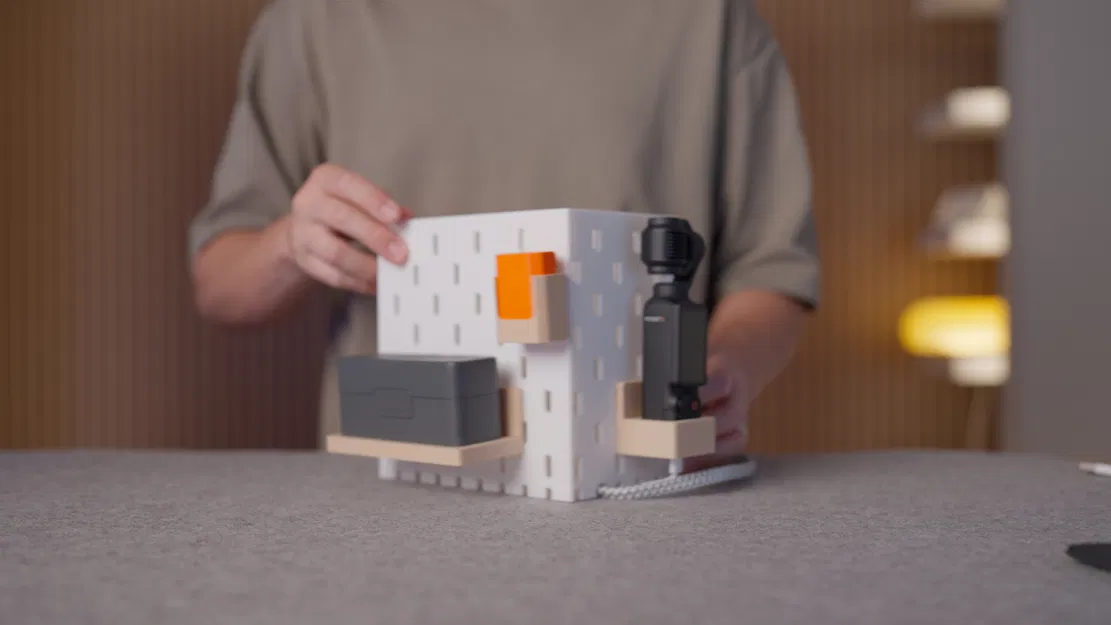

Đây là lần đầu mình thử tạo các “building blocks” dựa trên thiết kế SKADIS của IKEA làm trụ (uprights).

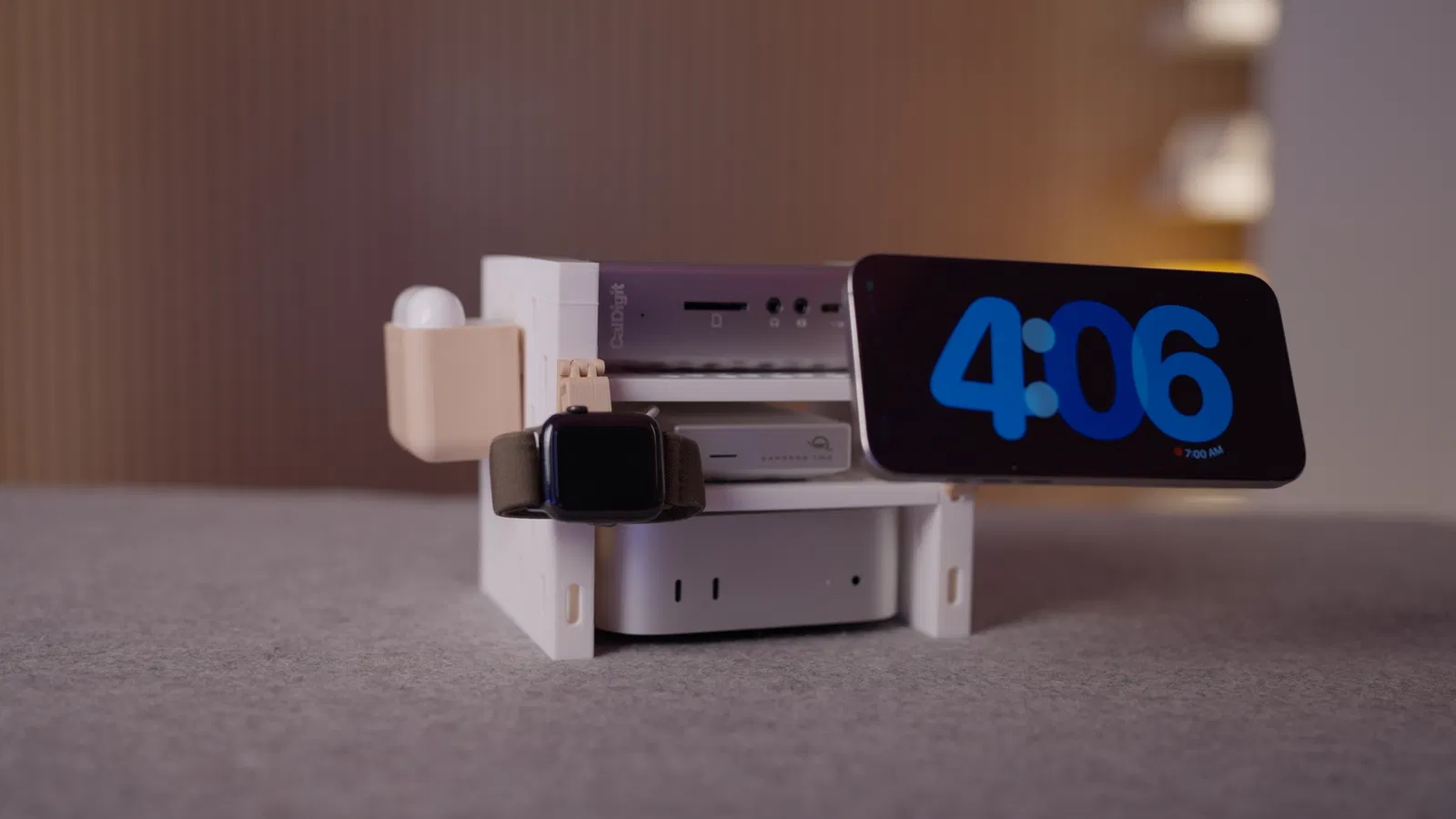

Thông số mặc định của model OpenSCAD sẽ tạo ra một Mac Mini Rack.

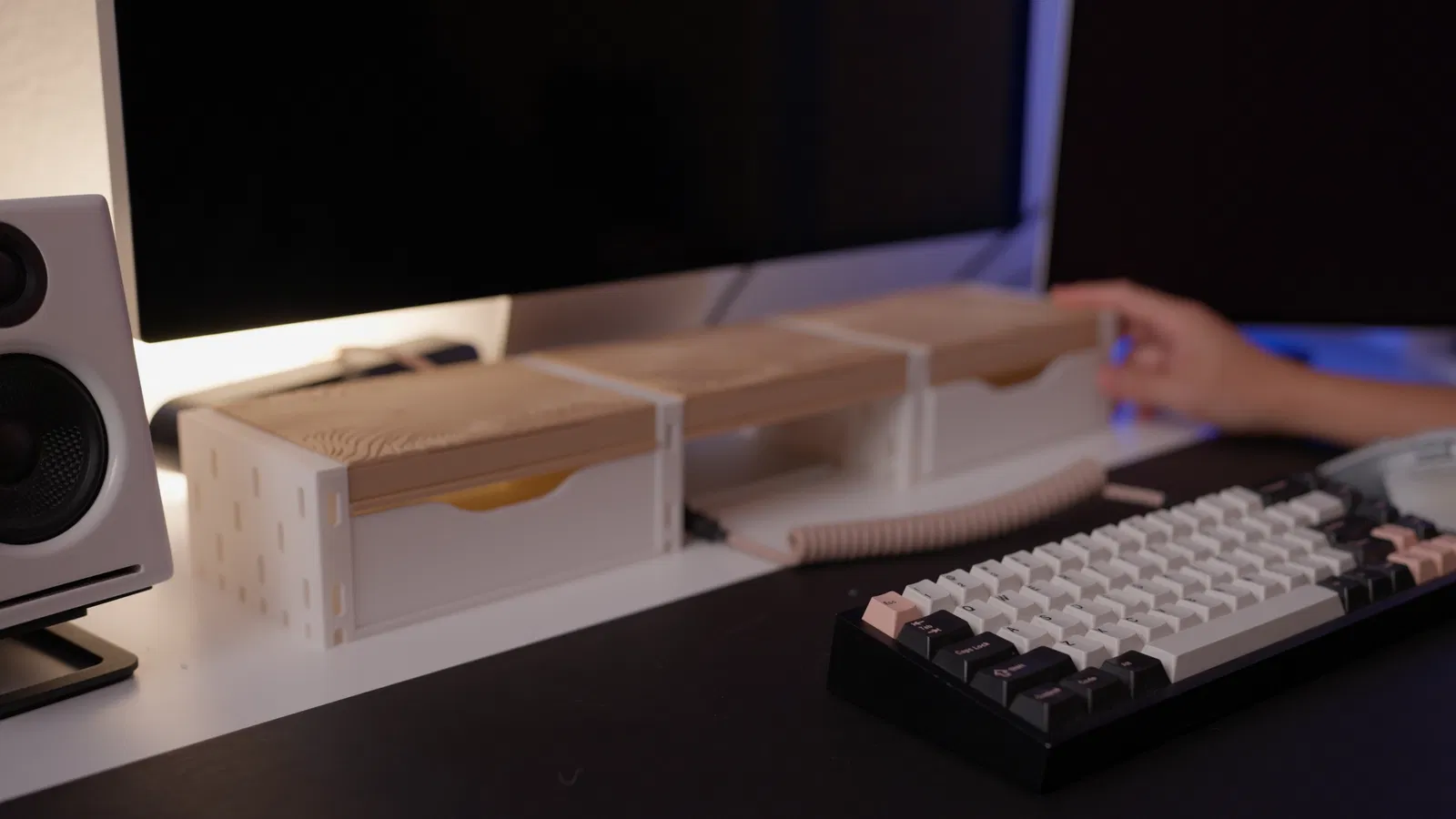

Mình cũng đã kèm theo một bản build cho Desk Riser, trong đó có cả Alex Drawers.
Mình cũng đã upload một model parametric của Alex Drawers, nhưng đôi khi nó có thể hơi “lệch” nếu tỷ lệ (ratios) không chuẩn, nên hiện vẫn đang trong quá trình hoàn thiện.
Vì đây vẫn là work in progress, có thể sẽ có vài lỗi nhỏ. Mọi góp ý đều rất hoan nghênh để làm nó tốt hơn! Cảm ơn bạn đã ghé xem!
Vài điểm cần lưu ý!
- Nếu bạn làm trụ mỏng (15 mm), mình khuyên bật
alternate_pattern. Tùy chọn này sẽ offset pattern lỗ peg để bạn dùng được cả hai mặt của trụ. Nếu không bật, bạn sẽ không thể dùng lỗ peg phía đối diện vì các peg sẽ bị đụng nhau bên trong trụ. - Để kệ (shelf) vững, tốt nhất nên có ít nhất hai beam nối giữa các trụ. Nếu bạn chỉ muốn một kệ, bạn có thể bật
has_bottom_holesvà gắn thêm một beam phía dưới. - End caps sẽ cần support khi in.
- Đây vẫn là work in progress nên góp ý luôn được hoan nghênh! Cảm ơn bạn đã in thử!!
Changelog:
- v 2.0: Khi bật
alternate_patternthì một mặt của beam sẽ tự động cập nhật thành alternate pegs. Không cần mirror uprights nữa!!! - v 2.1: Sửa lỗi canh hàng (alignment) peg của side beam
Xem video của mình về cách mình thiết kế, trong đó cũng có hướng dẫn ngắn cách sử dụng!
Mình không upload được file svg trên đây, nên mình để SVG cho Alex Drawer ở đây. Bạn cần tạo một file SVG trong cùng thư mục với file .scad của Alex Drawer để nó tham chiếu (reference) được:
