Mô tả

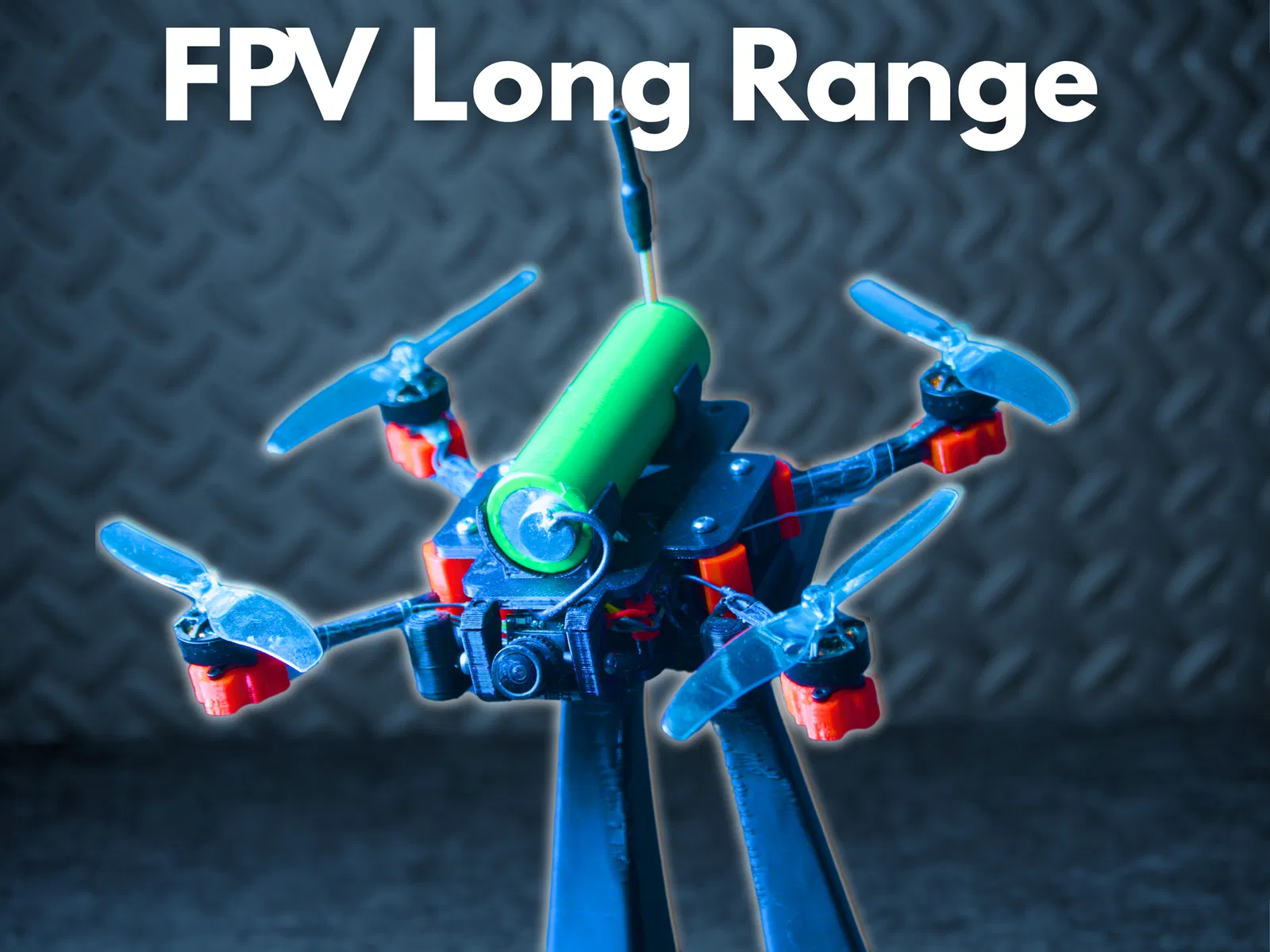

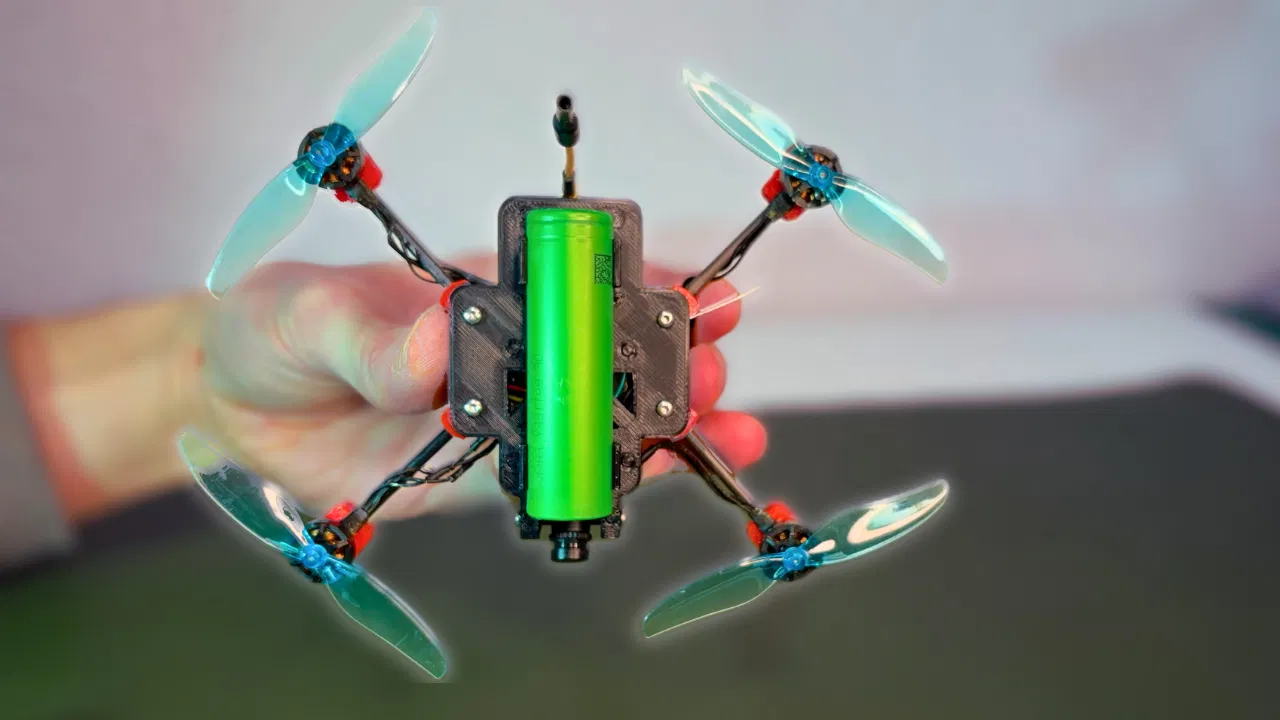

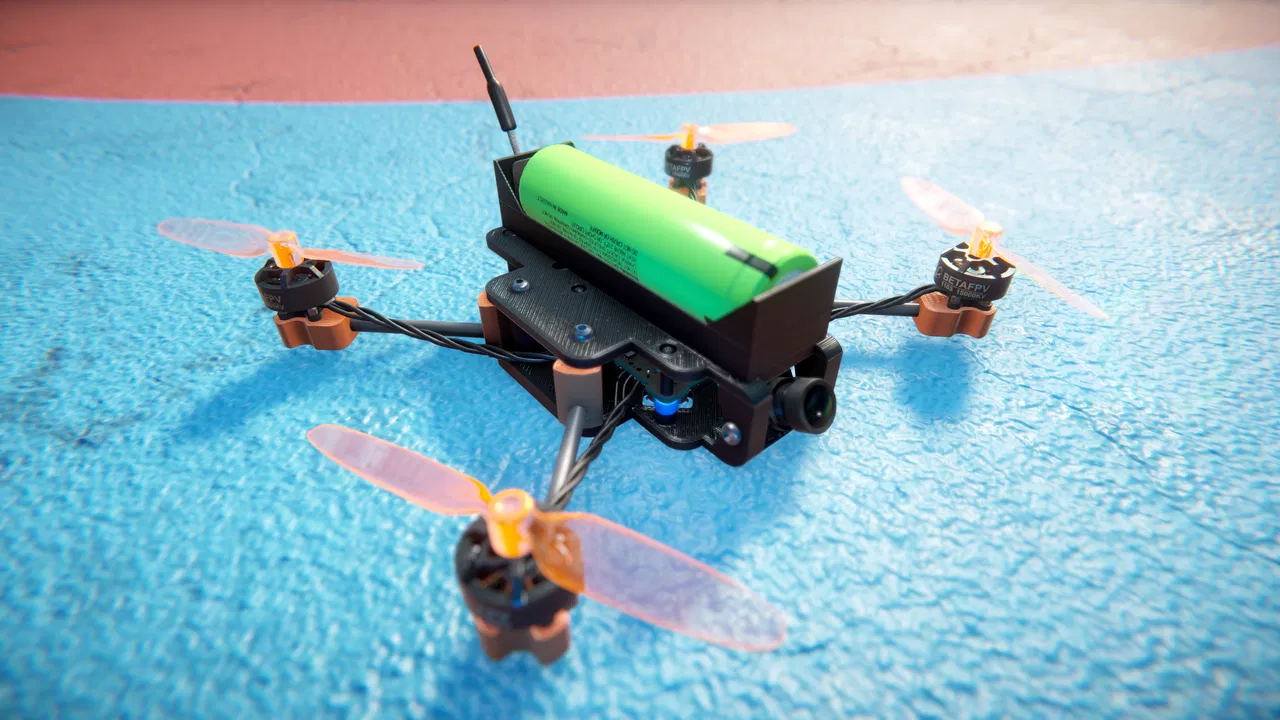

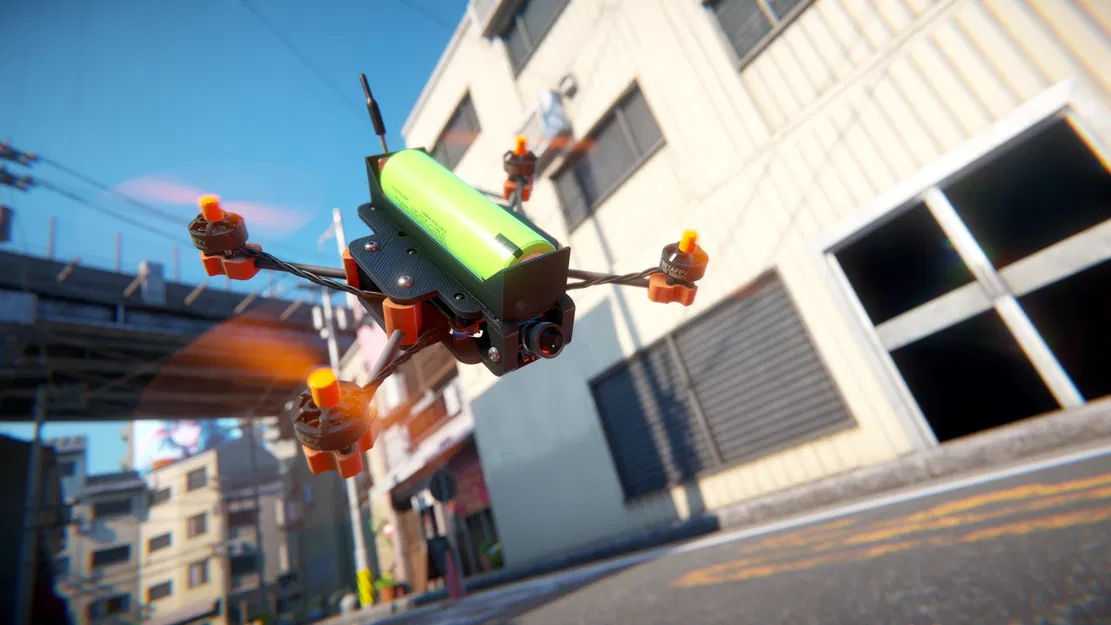

Dự án này là một chiếc drone FPV long-range gập gọn tự build, được thiết kế để bay hiệu quả với thời gian bay kéo dài lên tới 18 phút. Khung được in 3D hoàn toàn và tích hợp cơ chế gập độc đáo để dễ mang theo. Drone dùng một cell 18650, tập trung vào cấu hình nhẹ và tiết kiệm chi phí bằng cách tận dụng các linh kiện như motor Cetus X tái sử dụng và một AIO flight controller giá mềm.
Trong quá trình build, các khó khăn gồm tối ưu thiết kế chi tiết in 3D để lắp ráp chuẩn xác, xử lý tình trạng vật liệu dễ gãy, và dò lỗi nhiều vấn đề về điện. Một điểm cải tiến quan trọng là hệ kết nối pin bằng nam châm, giúp giải quyết vấn đề sụt áp do các lỗi thiết kế ban đầu.
Chiếc drone này mang lại một giải pháp thực tế, dễ tiếp cận cho ai quan tâm tới bay FPV tầm xa, cân bằng giữa độ đơn giản, tính năng và chi phí.
Part 1
Part 2:
Print Settings:
- Layer Height: 0.2
- Bottom Shells: 3
- Top Shells: 4
- Infill: 15%
- Speed: 120mm/s
Parts:
- FC: https://s.click.aliexpress.com/e/_olzt3M5 *
- Battery: https://s.click.aliexpress.com/e/_omPpQdL * (Chọn loại tốt nha!)
- 4x 3mm x 41mm Carbon rods: https://s.click.aliexpress.com/e/_oDEKnG9 *
- Motors: https://s.click.aliexpress.com/e/_ooSbAyZ *
- Cheaper Motors: https://s.click.aliexpress.com/e/_oCzHpeh * (Motor mount cho loại này chưa được test)
- VTX: https://s.click.aliexpress.com/e/_oEqMzmv *
- Camera: https://s.click.aliexpress.com/e/_oonKwJR *
- Props: https://s.click.aliexpress.com/e/_ol8grZB *
- 6x M2 x 2.5mm x 3.2mm Threaded Inserts: https://s.click.aliexpress.com/e/_oE0oS4h *
- 1x 10mm x 3mm, 1x 6mm x 3mm neodymium magnet: https://s.click.aliexpress.com/e/_oBIBzvr *
- Filament: https://s.click.aliexpress.com/e/_onDybZf *
- 4x M2 x 6mm Screws
- 4x M2 x 16mm Screws
Accessories:
- Remote Control: https://s.click.aliexpress.com/e/_oCUNKaR *
- Electric Screwdriver: https://s.click.aliexpress.com/e/_omFdLlp *
- Analog Goggles: https://s.click.aliexpress.com/e/_oEX2qIz *
Các link có dấu * là affiliate link. Nếu bạn mua hàng qua những link này, mình sẽ nhận được một khoản hoa hồng nhỏ mà bạn không tốn thêm chi phí nào.
