(DIY Nerf) The HPA Thing - Dart Blaster chạy khí nén (Compressed Air)!

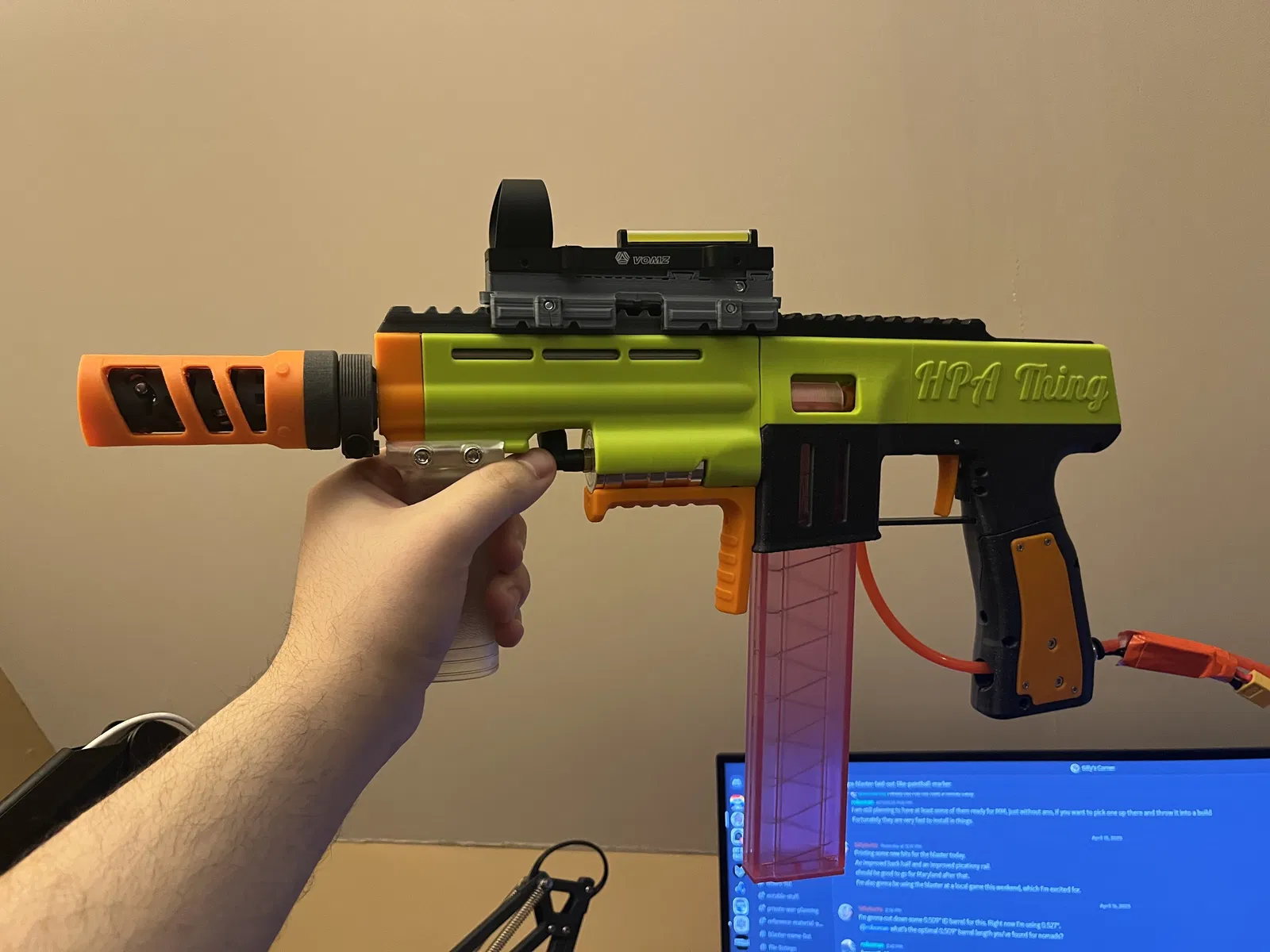

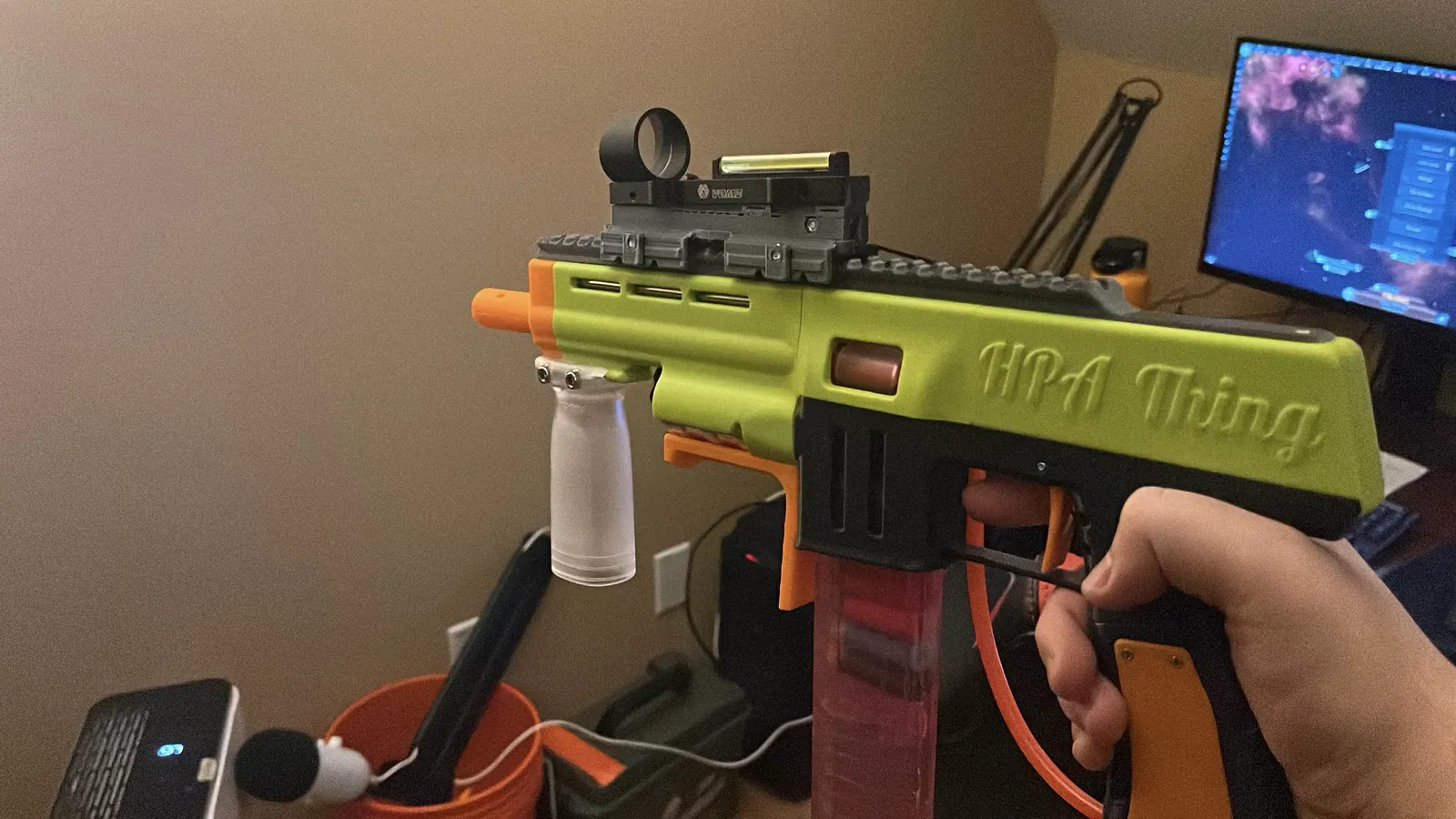

The HPA Thing!

Demo bắn:

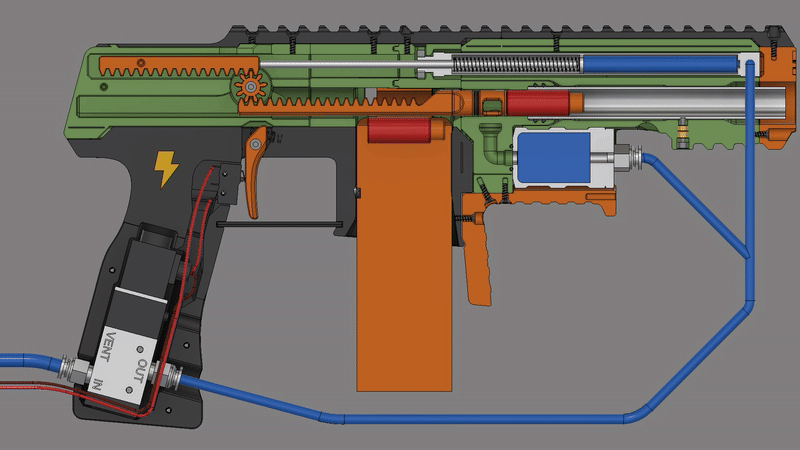

Cách nó hoạt động:

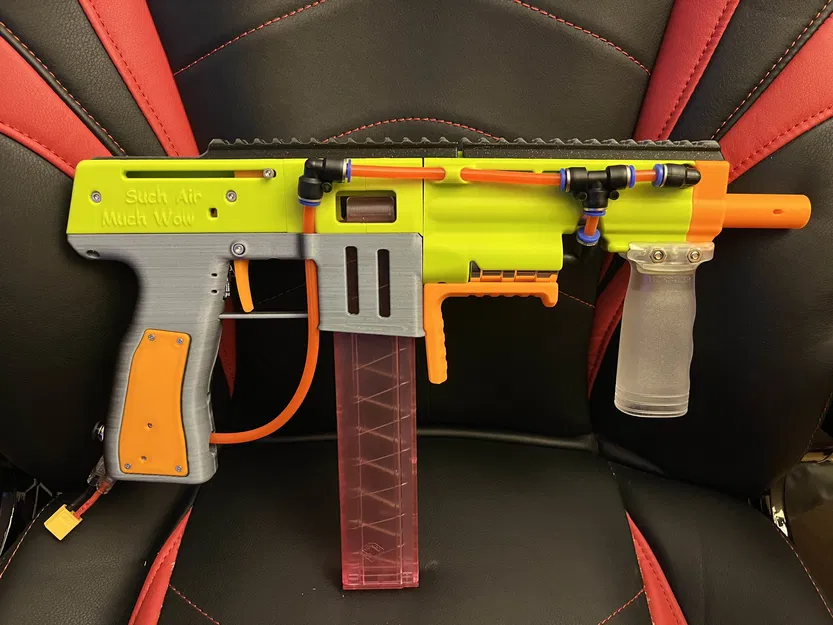

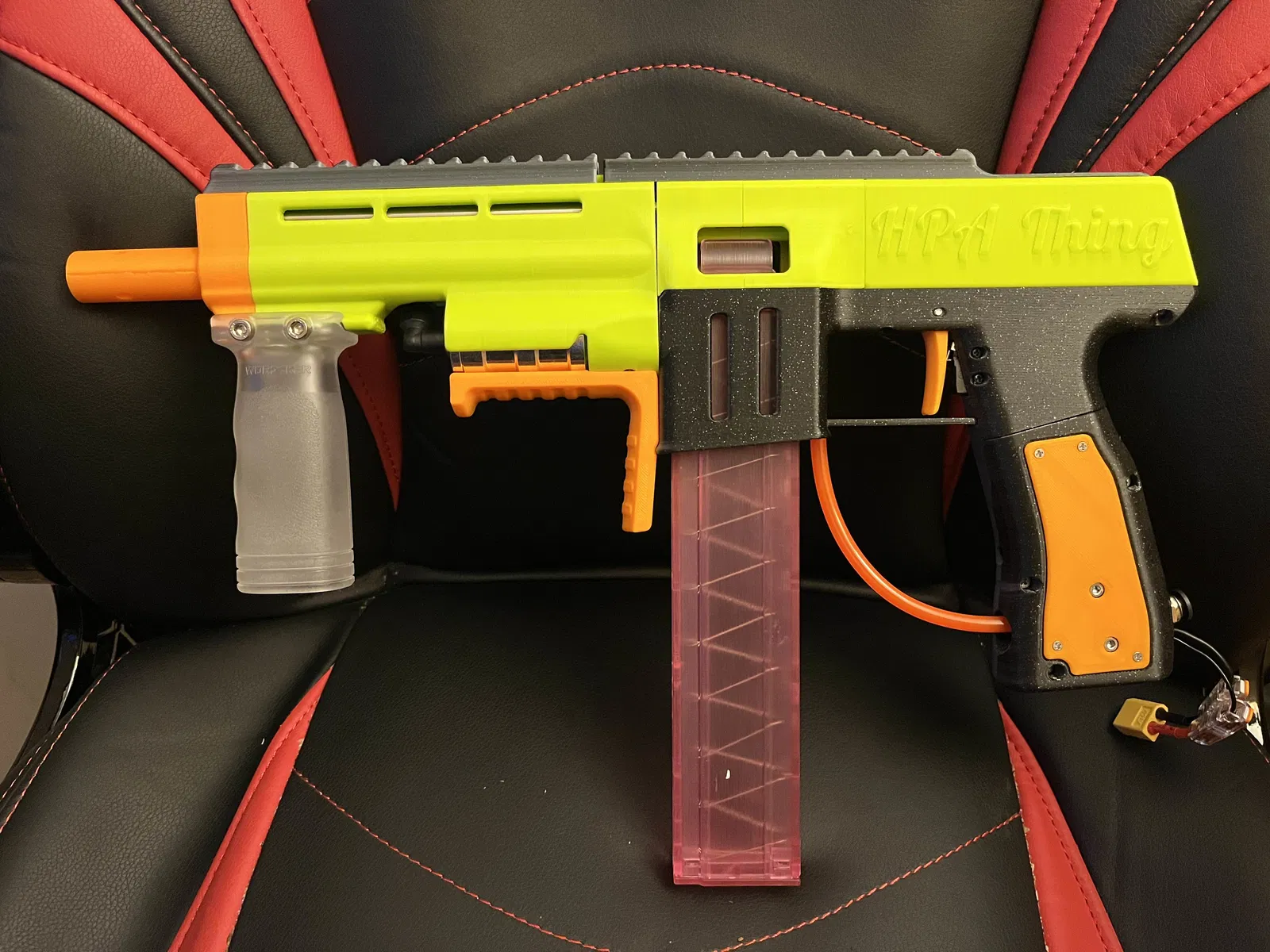

The HPA Thing là một Nerf blaster bán tự động hoặc tự động hoàn toàn, dùng khí nén từ bình Paintball, với Roboman Cosmic Nomad HPA dump tank!

Hiện tại blaster này đang được phát hành dạng OPEN BETA để mọi người test công khai (và chơi cho vui)!

----------------------------------------------------------------------------------------

“HPA là gì?”

----------------------------------------------------------------------------------------

Khi bạn thấy chữ “HPA” hay “High Pressure Air” trong thú chơi Nerf, nó đang nói về một blaster dùng khí nén để bắn dart, khá giống cách paintball marker hoạt động.

Không khí được chứa trong một bình ngoài ở áp suất cao (~3000psi), rồi đi qua regulator để hạ áp xuống mức dùng được (mình dùng 100psi cho các blaster của mình. Một số bạn khác dùng 150psi).

Sau đó regulator cấp khí qua một ống dẫn tới valve, rồi dẫn vào bình khí trên thân blaster, còn gọi là “HPA Core”, “HPA Tank”, hay “Air Tank” (ví dụ như cái “HPA Core”). Cái HPA core này mới là thứ trực tiếp giữ lượng khí dùng mỗi khi bắn; mỗi phát bắn sẽ xả khí trong HPA core ra phía sau dart trong barrel, đẩy dart bay ra phía trước!

Người ta dùng chữ HPA để phân biệt với “LPA” hay “Low Pressure Air” blaster. LPA là kiểu bạn hay chơi hồi nhỏ: có bơm tay kéo tới kéo lui để nạp khí vào bình, rồi bóp cò bắn một phát.

Khác biệt giữa LPA và HPA chủ yếu nằm ở cách cấp khí. Với LPA, bạn phải tự bơm khí bằng tay trước mỗi phát. Còn HPA thì không cần thao tác bơm tay. Chỉ việc bóp cò là bắn!

----------------------------------------------------------------------------------------

Vậy tại sao nên chơi HPA?

----------------------------------------------------------------------------------------

HPA blaster gần như là “đỉnh” về hiệu năng trong mảng bắn dart.

HPA blaster có thể đạt FPS và độ chính xác ngang blaster lò xo (spring powered), đồng thời có tốc độ bắn và độ gọn giống blaster flywheel.

Ngoài ra, nếu bạn vốn đã có paintball marker hoặc airsoft dùng bình khí nén, thì chi phí để vào chơi HPA blaster sẽ đỡ “ngợp” hơn rất nhiều.

Dù HPA không rẻ bằng springer hay flywheeler, nhưng theo mình đây là một mảng rất vui của hobby!

Cá nhân mình chạy blaster này ở 100psi từ regulator cho các game giới hạn tốc độ dart ~150FPS. Bạn hoàn toàn có thể tăng PSI và dùng barrel dài hơn để lên FPS CAO hơn rất nhiều (HPA core Cosmic Nomad có thể vượt 250 fps nếu setup đúng).

(chỉ cần chắc là câu lạc bộ và khu vực của bạn cho phép)

----------------------------------------------------------------------------------------

Luật và Quy định

----------------------------------------------------------------------------------------

Đây không phải tư vấn pháp lý.

Nhiều nơi ở Mỹ và một số khu vực trên thế giới có hạn chế đồ chơi chạy bằng khí nén, như paintball và một số loại airsoft. HPA dart blaster rất có thể cũng sẽ bị xếp vào các hạn chế tương tự.

Trước khi mua, chế, hoặc sử dụng bất kỳ HPA dart blaster nào, hãy chắc chắn bạn làm vậy hợp pháp tại nơi bạn sống.

Ngoài ra, một số câu lạc bộ không cho dùng HPA blaster. Nhớ kiểm tra kỹ bạn được phép dùng ở sân/nhóm bạn định chơi TRƯỚC KHI mua, chế, hoặc sử dụng các blaster này.

----------------------------------------------------------------------------------------

$ CHI PHÍ HPA $

----------------------------------------------------------------------------------------

Vấn đề lớn nhất của HPA là chi phí: hiện tại HPA tốn chi phí ban đầu cao, và đắt hơn đa số dart blaster dùng flywheel hoặc lò xo. Phần dưới đây là đoạn mình hay copy/paste khi có người hỏi tổng chi phí:

Chi phí của nguyên bộ HPA phụ thuộc rất nhiều vào đúng món bạn mua và mua ở đâu.

Air regulator mình dùng khoảng ~$200 nếu mua mới, nhưng mình mua lại đồ cũ khoảng ~$100. Nó là bản cũ của Wolverine STORM Airsoft regulator.

Bình khí (supply bottle) là $60 cho bình size ổn trên Amazon. Hãng HK Armory, dung tích 62ci. 3000 psi.

Đổ khí cho bình đó cũng tốn tiền (cái bình lớn cấp khí cho regulator, rồi regulator cấp cho blaster). Với mình thường khoảng $5 hoặc $10 để bơm tại tiệm scuba gần nhà. Bạn cũng có thể mua máy nén khí HPA tại nhà. Khoảng ~$300 cho loại “tạm được” trên Amazon, $1000+ cho loại xịn hơn. Theo mình thì tốt nhất cứ đi bơm tại chỗ.

Pneumatic cylinder khoảng $10/cái trên AliExpress. Single acting piston. “CDJ2B10-75S pneumatic cylinder”.

Solenoid valve là $16 trên Amazon. “TAILONZ PNEUMATIC 1/8"NPT Solenoid Valve 3V110-06 DC12V Single Coil Pilot-Operated Electric 2 Position 3 Way Connection Type (Outlet wire)” https://www.amazon.com/dp/B0BWDSJCCS

Roboman automation HPA Core (tên là Cosmic Nomad) giá $50 trên web của ảnh. Có thể vài tháng nữa sẽ làm thêm đợt mới. https://roboman.net/products/cosmic-nomad-hpa-dump-tank

Rồi cộng thêm filament, dây điện, công tắc cò, đầu nối XT60, ốc vít, barrel, v.v. (~$35 theo mình nhớ).

Mình nghĩ riêng phần nằm trên blaster (không tính regulator và supply tank) khoảng $115 cho toàn bộ (hardware + tiền filament).

----------------------------------------------------------------------------------------

VỚI TẤT CẢ NHỮNG ĐIỀU TRÊN, nếu bạn vẫn muốn tự làm, đây là thông tin bạn cần:

----------------------------------------------------------------------------------------

Hardware & Linh kiện

----------------------------------------------------------------------------------------

Danh sách hardware đầy đủ (parts list/BOM gì cũng được): https://docs.google.com/spreadsheets/d/17lLCGpWaN8VrMLZ8hM6eC0Pbah_-sVxC1qZsMWaTdZw/edit?gid=795135172#gid=795135172

----------------------------------------------------------------------------------------

Sơ đồ điện & đi dây ống khí (Air Hose Plumbing)

----------------------------------------------------------------------------------------

Pin của blaster, bình khí và regulator đều được thiết kế để để trong balo hoặc holster đeo hông kiểu nào đó, rồi dây điện và ống khí đi vào phía sau tay cầm (mình bó chung bằng ống bọc đi dây, nhưng bạn có thể dùng băng keo hoặc dây rút cũng được, dễ ẹc).

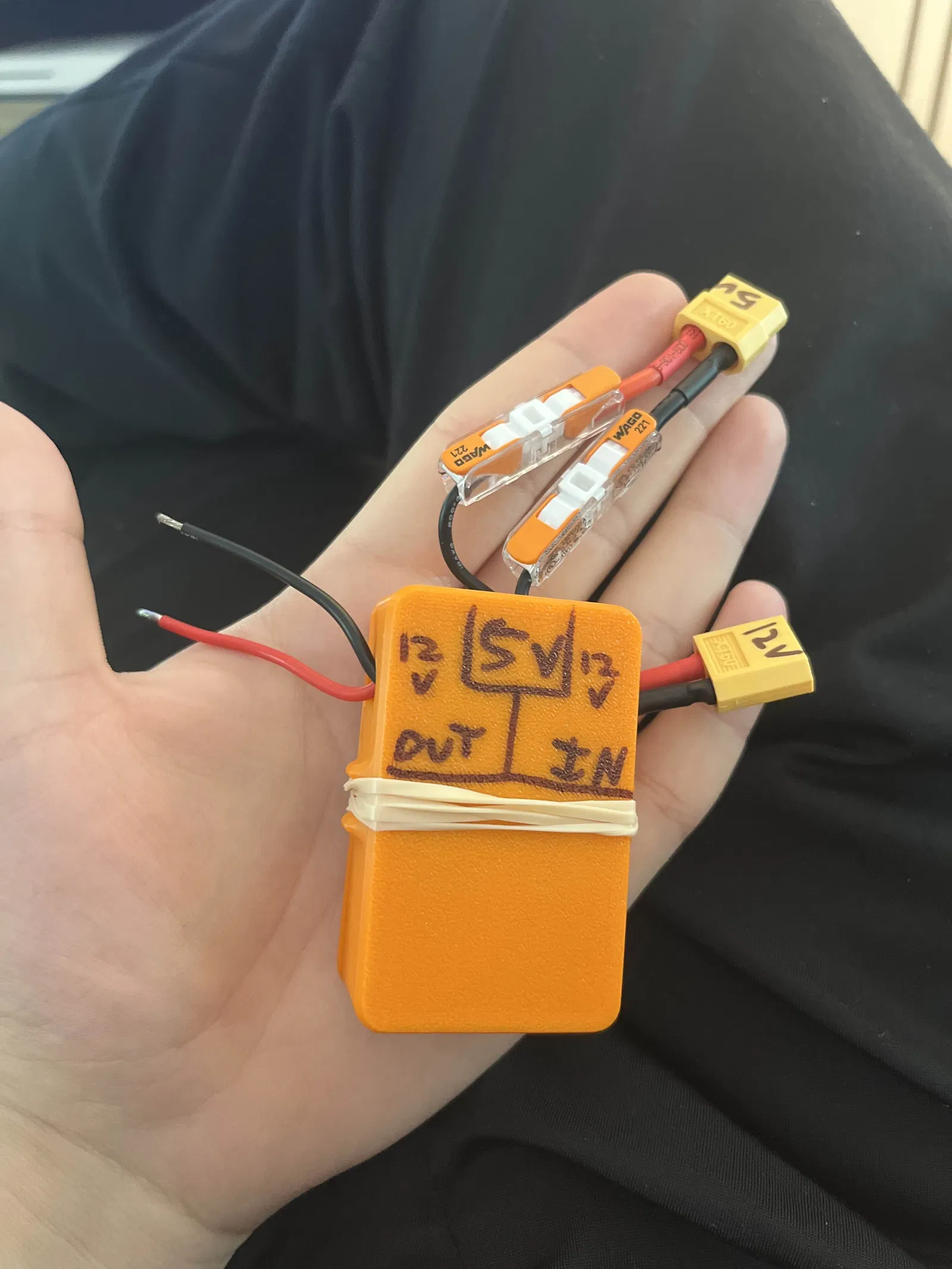

Hiện tại mình set kiểu: dây cò và dây solenoid valve mỗi cái đi ra sau tay cầm, rồi mình dùng hai đầu nối XT-30 để nối chúng vào đúng chỗ trên cụm hộp điện tử, cái hộp này nằm trong balo/holster cùng với bình khí cấp.

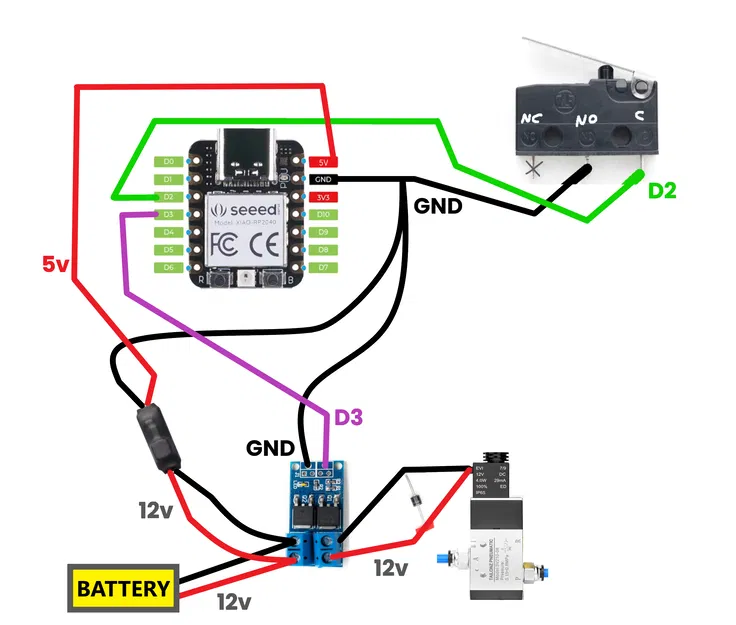

Đây là sơ đồ wiring cho blaster và vi điều khiển Xiao RP2040 điều khiển bắn:

Muốn xem full danh sách linh kiện thì coi hardware list ở đây: https://docs.google.com/spreadsheets/d/17lLCGpWaN8VrMLZ8hM6eC0Pbah_-sVxC1qZsMWaTdZw/edit?gid=795135172#gid=795135172

Bạn cũng có thể đi dây The HPA Thing theo kiểu “dumb” (không dùng microcontroller). Nghĩa là bạn sẽ bị giới hạn chỉ semi auto (tạm thời), và cũng có thể bóp cò liên tục quá nhanh làm blaster bị short-stroke (tức là bolt chưa kịp chạy hết về sau để nhặt viên dart kế tiếp mà đã cố bắn tiếp). Cái này không làm hư, chỉ là bạn cần bóp cò có nhịp, đừng spam quá nhanh. Dễ thôi!

Với kiểu đó, chỉ cần nối pin, solenoid valve, và trigger switch thành một vòng kín. Khi bạn bóp cò, solenoid valve tắt và bắn dart. Khi bạn nhả cò, solenoid valve bật lại, và nạp áp lại cho HPA core và pneumatic cylinder để vận hành ram/bolt.

----------------------------------------------------------------------------------------

Ghi chú lắp ráp

----------------------------------------------------------------------------------------

• Nhớ bôi trơn kỹ o-ring -012 ở đầu ram.

• Cũng bôi trơn cái gear nằm ở phần sau của blaster.

• Barrel được giữ bằng một con ốc M3 ở mặt dưới của front picatinny.

• Đi dây trong tay cầm vòng quanh solenoid valve hơi chật. Cẩn thận đừng để ốc tay cầm cắt vào dây, và cứ nhét từ từ, làm chậm mà chắc để mọi thứ vô vừa.

• Nhớ tháo HẾT support khỏi các part có support.

----------------------------------------------------------------------------------------

Code bắn (Firing Code)

----------------------------------------------------------------------------------------

Code cho Xiao rp2040 là của Wonderboy. Hiện có code cho semi auto (chỉ 1 mode) và full auto/burst/semi auto (đổi mode bằng cách sửa một dòng trong code).

Trong code, bạn có thể chỉnh timing (ms) từ lúc bóp cò tới lúc bắn, và thời gian blaster chờ bolt cycle về sau trước khi bắt đầu nạp áp lại cho HPA core và pneumatic cylinder. Timing mặc định (lần lượt 50ms và 200ms) chạy ổn theo test của mình.

----------------------------------------------------------------------------------------

Người đóng góp dự án

----------------------------------------------------------------------------------------

Cảm ơn những người đã giúp phát triển The HPA Thing:

• Wonderboy

• Roboman

• DonutCat

• Chance

• RedCowl

• filipinodannydevito

----------------------------------------------------------------------------------------

Lặt vặt

----------------------------------------------------------------------------------------

Nếu bạn in bất kỳ thiết kế nào của mình, mình rất muốn thấy bản của bạn! Cân nhắc để lại một Make trên trang Printables và để lại review nha!

STL, F3D, và STEP đều có trong trang Printables này. Cứ thoải mái chỉnh sửa part để nâng cấp blaster!

Font cho logo The HPA Thing là Lobster.

China: 你好！ 我擁有這個設計。 想生產請聯繫我. 你好！ 我拥有这个设计。 如果你想生产，请联系我.

Tuyên bố miễn trừ: Đây không phải đồ chơi. Blaster này dành cho người chơi hobby, không dành cho trẻ em. Cần vận hành đúng để tránh chấn thương. Tôi không chịu trách nhiệm cho bất kỳ chấn thương nào từ blaster này. Vui lòng dùng đầu nòng/muzzle và nắp barrel màu cam sáng (blaze orange) cho blaster này. Hãy tham khảo luật địa phương trước khi chế blaster công suất cao này.

Changelog:

• 8-5-2025: Phát hành Beta 1.

• 1-11-2026: Upload file Beta 1 lên Printables (trước đó chỉ có trên Discord của Roboman).

----------------------------------------------------------------------------------------
