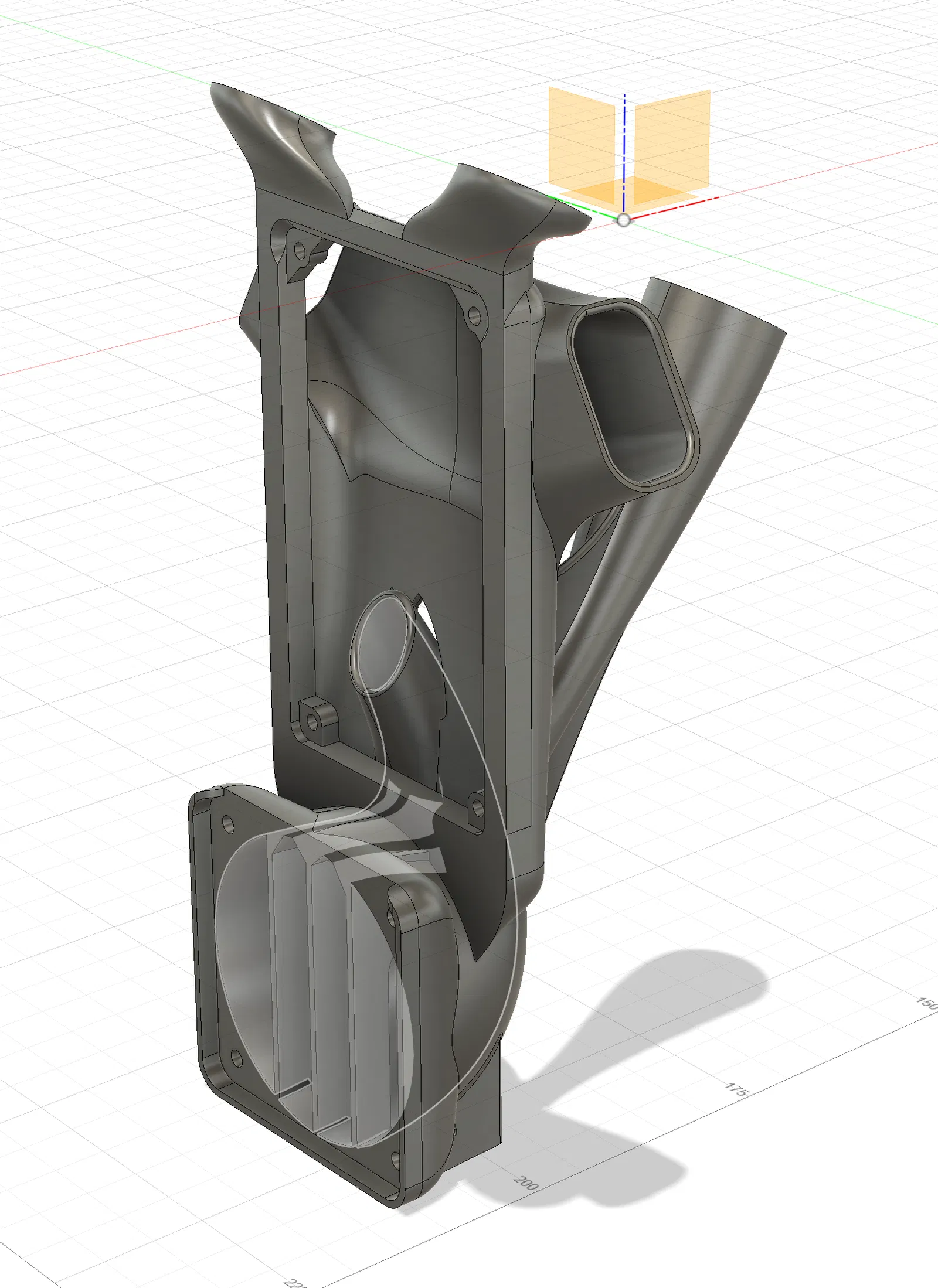

Bitaxe Gamma - VR Jet (Chassis làm mát VR bằng quạt phụ)

! Tự chịu rủi ro khi sử dụng !

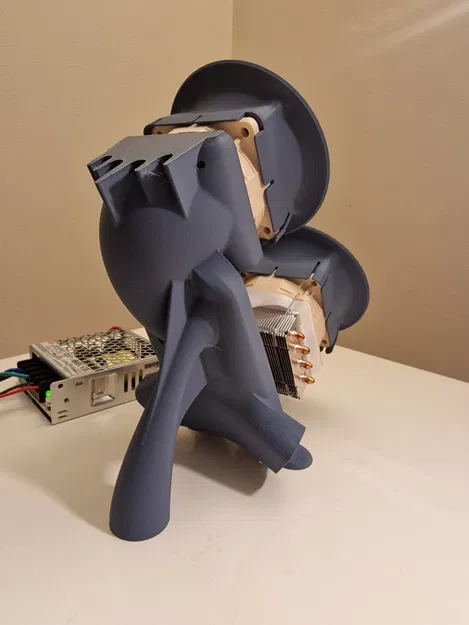

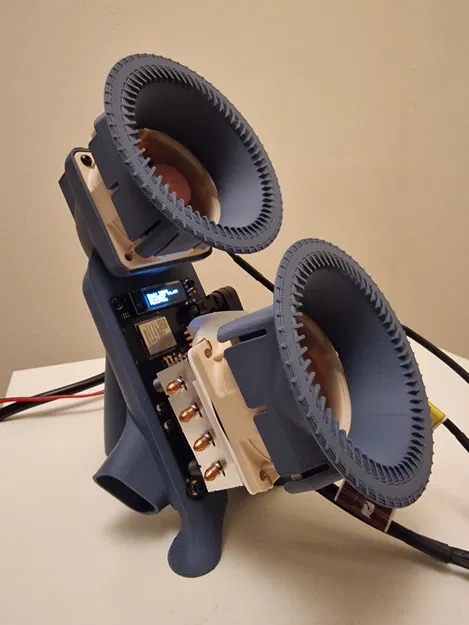

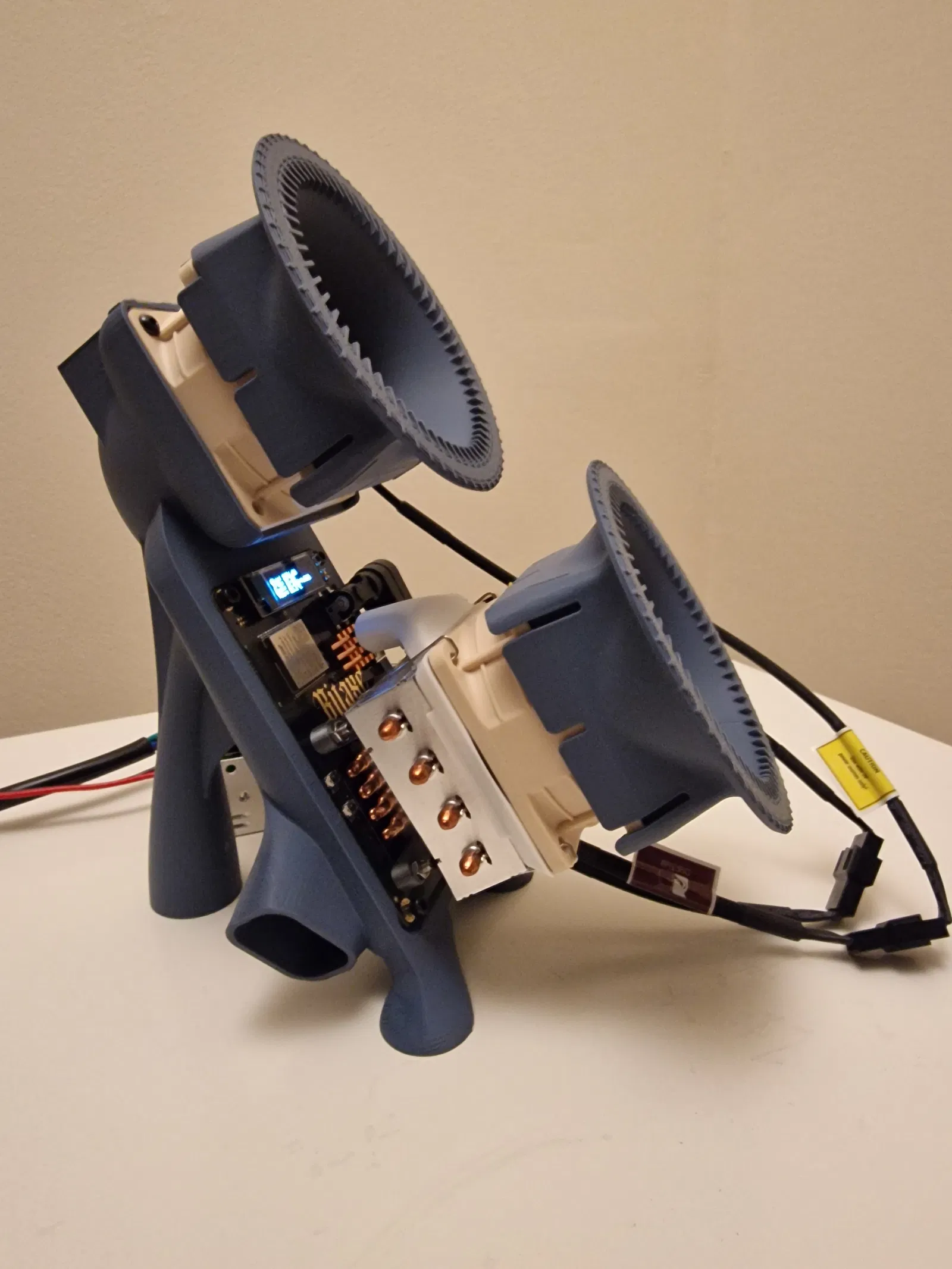

Mình thiết kế bộ chassis này cho Bitaxe Gamma 602 của mình để giúp làm mát voltage regulator bằng một quạt Noctua thứ hai. Nó cũng có thể sẽ vừa với bản 601, nhưng mình chưa test.

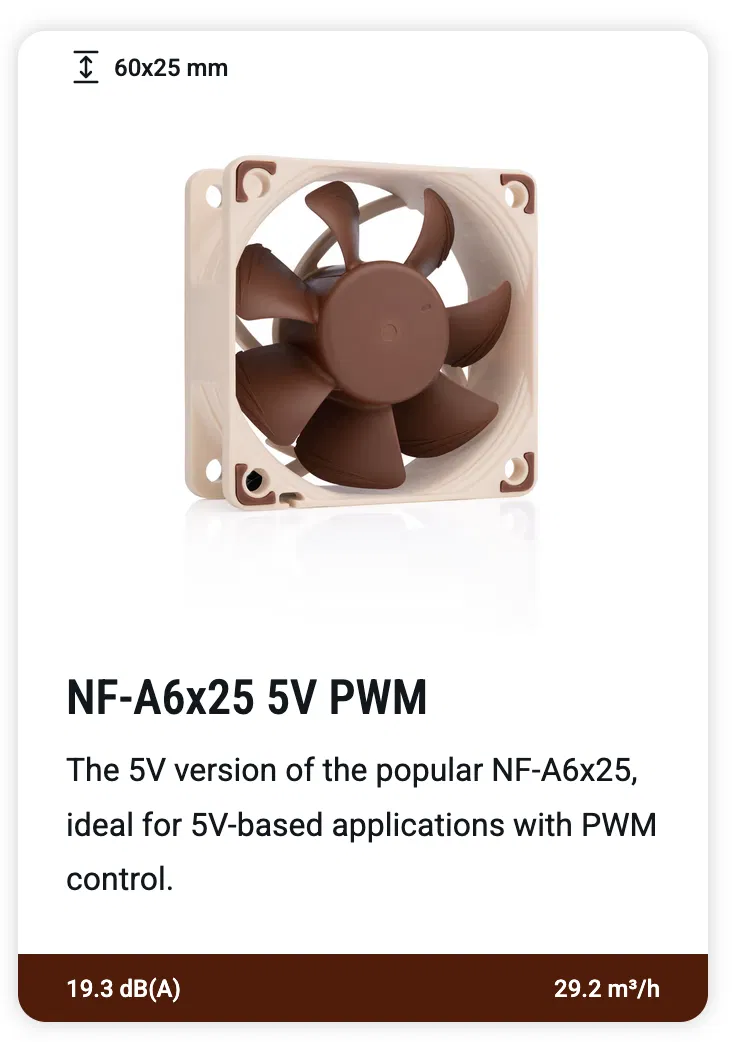

Quạt dùng: NF-A6x25 5V PWM. https://www.noctua.at/en/products/nf-a6x25-5v-pwmx

Quạt có kèm Y-adapter, bạn có thể dùng để cấp nguồn cho 2 quạt từ 1 đầu nối.

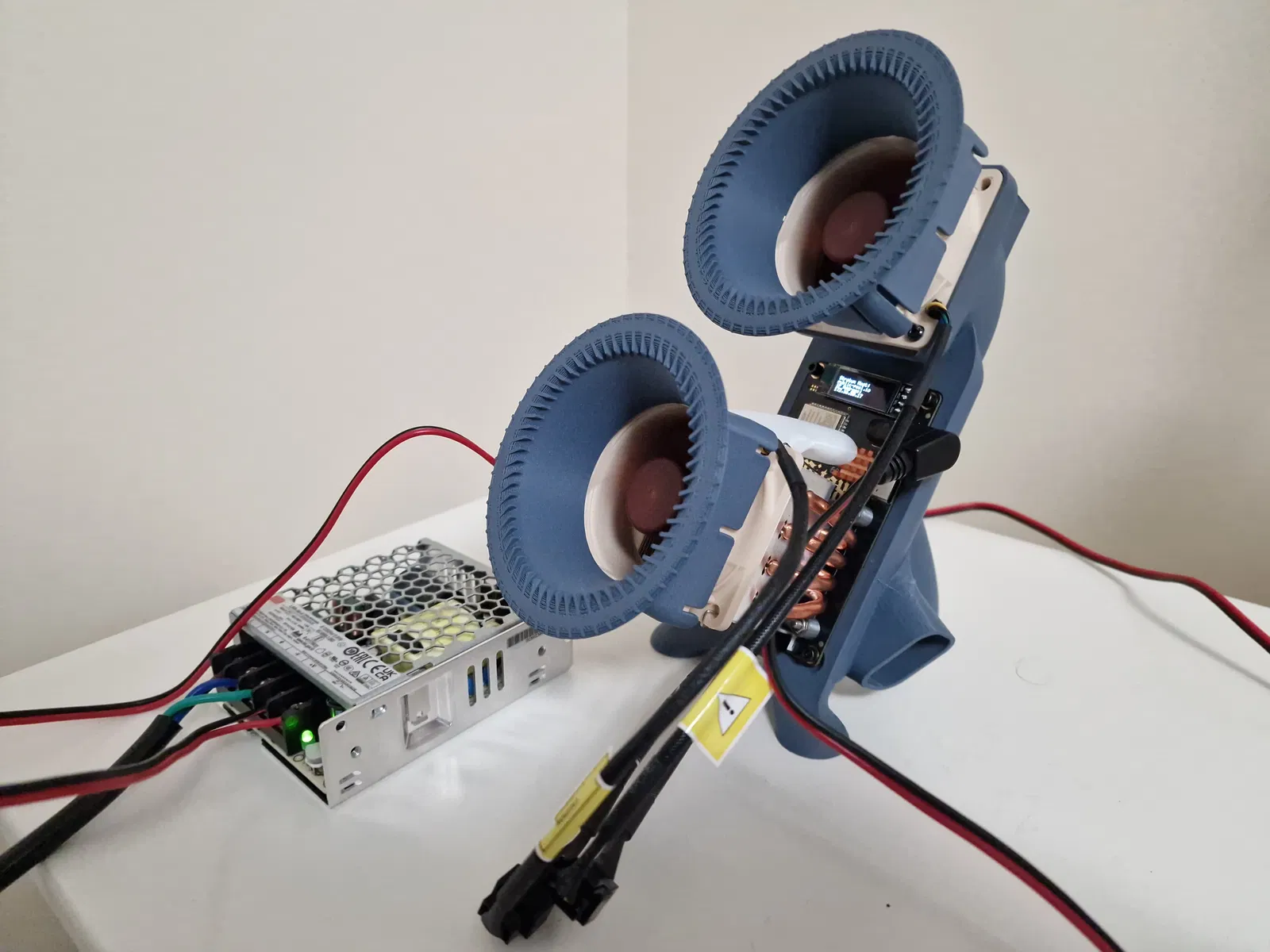

Mình cũng dùng nguồn 5V rời của Mean Well và dán thêm một heatsink Raspberry Pi nhỏ lên voltage regulator.

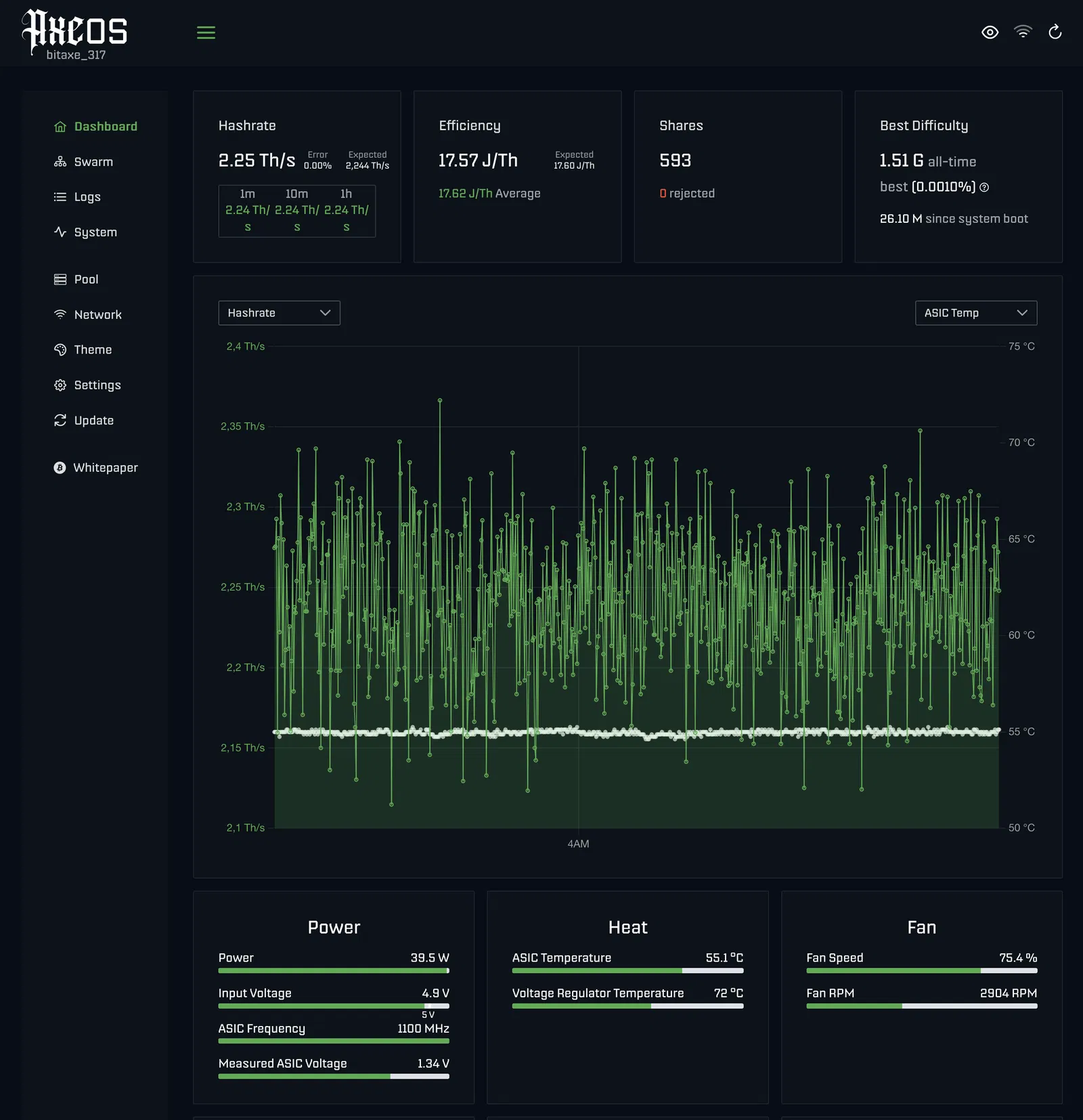

Sau khi lắp xong, mình dùng Bitaxe Hashrate Benchmark của mrv777: https://github.com/mrv777/Bitaxe-Hashrate-Benchmark để xem có thể đẩy hashrate lên tới mức nào (trong đó cũng có các script benchmark khác). Vui lòng đọc kỹ và nghiêm túc các cảnh báo trên trang của bạn ấy! Overclock Bitaxe có thể làm hư thiết bị! Ngoài ra lưu ý là bộ nguồn stock VÀ barrel connector vào Bitaxe vốn đã gần chạm giới hạn hoạt động tối đa! Nếu kéo thêm điện, bạn có nguy cơ quá tải cả hai! Hãy luôn ở trong các giới hạn vận hành này!

In 3D (Printing):

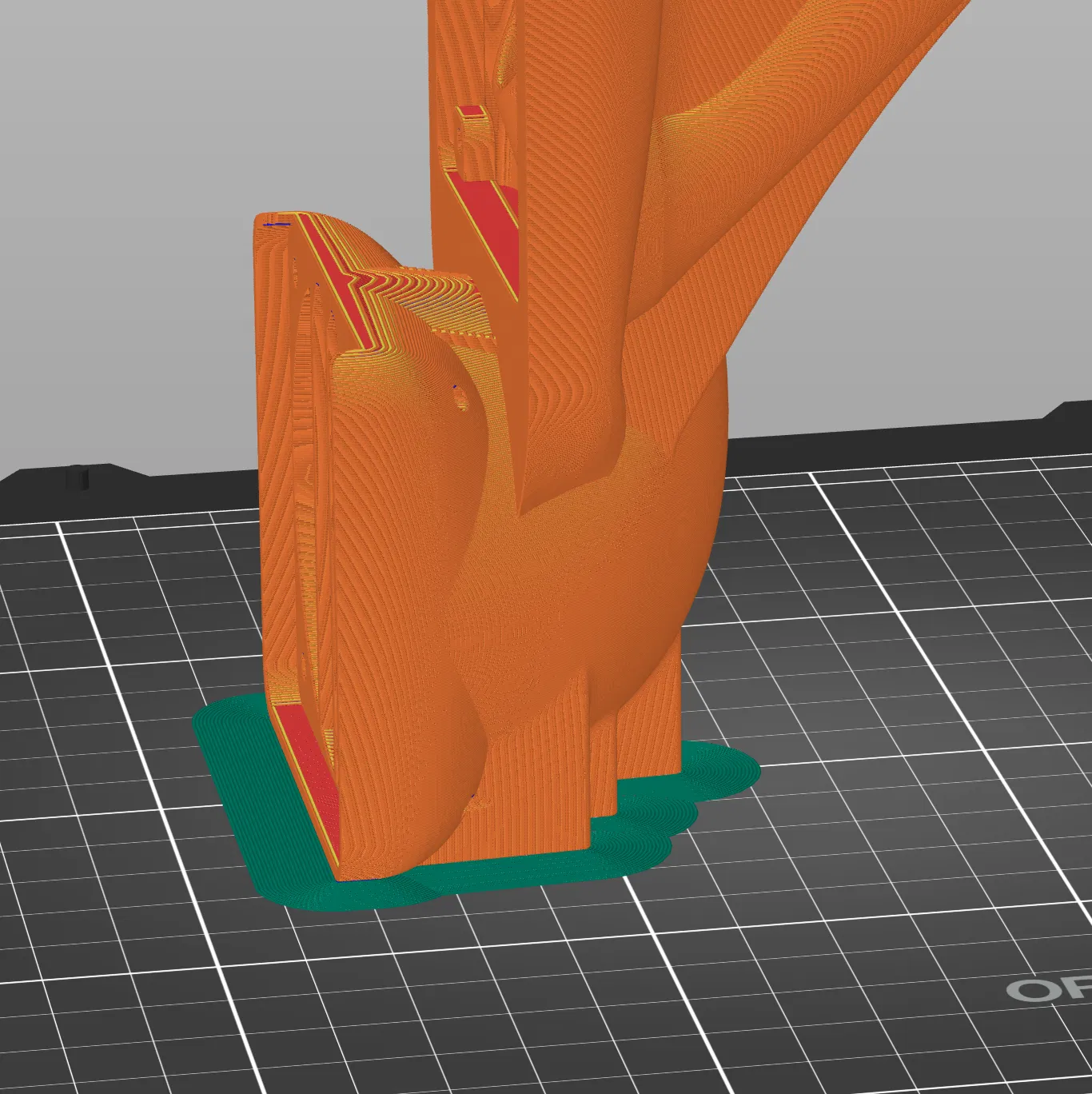

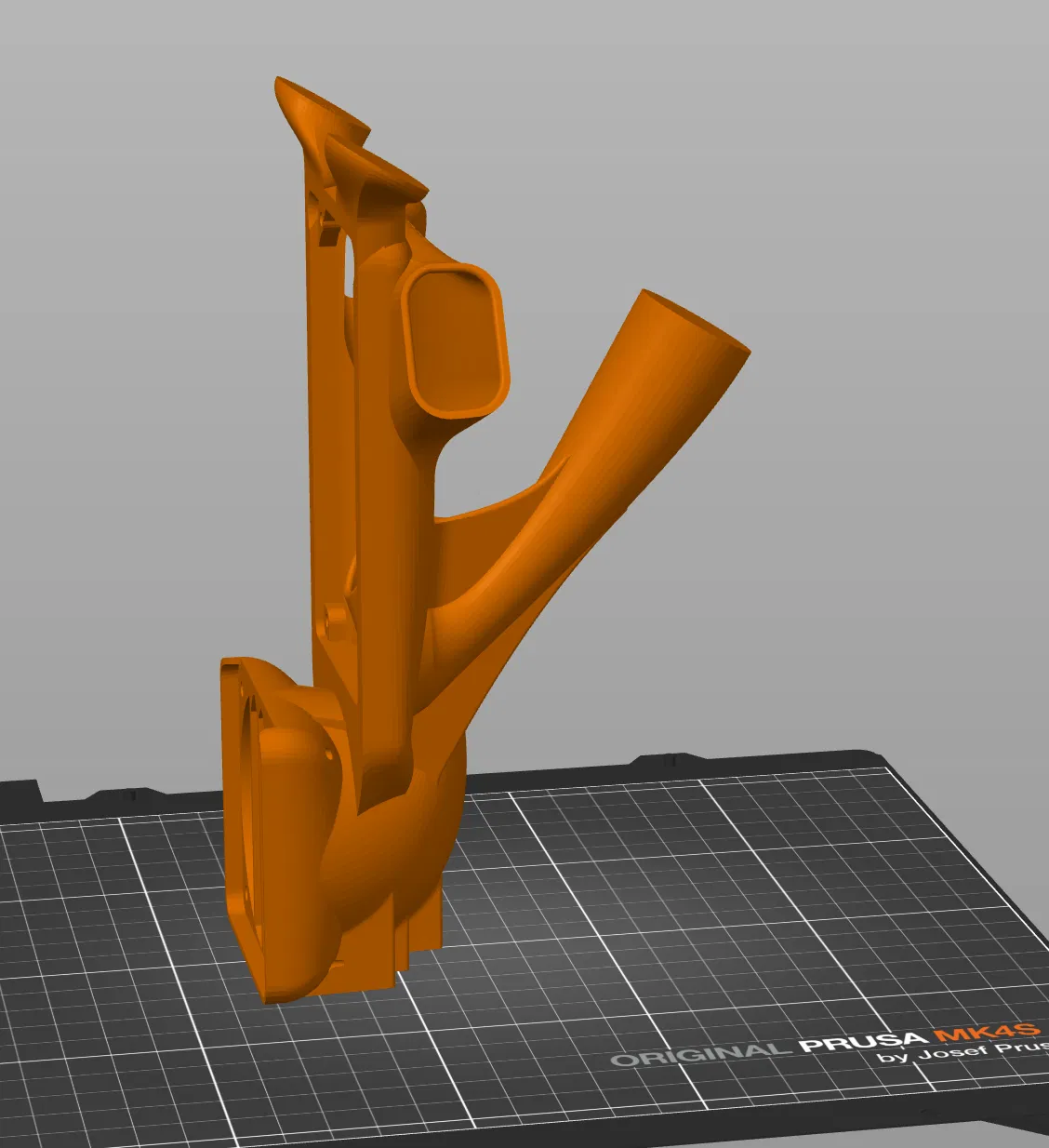

Hướng in như trong hình minh hoạ.

Mình in chassis với skirt 10mm, mình khuyến nghị mạnh. Không cần support thêm. Khuyến nghị PETG, nhưng mình cũng đã dùng PLA và tới giờ vẫn chưa gặp vấn đề.

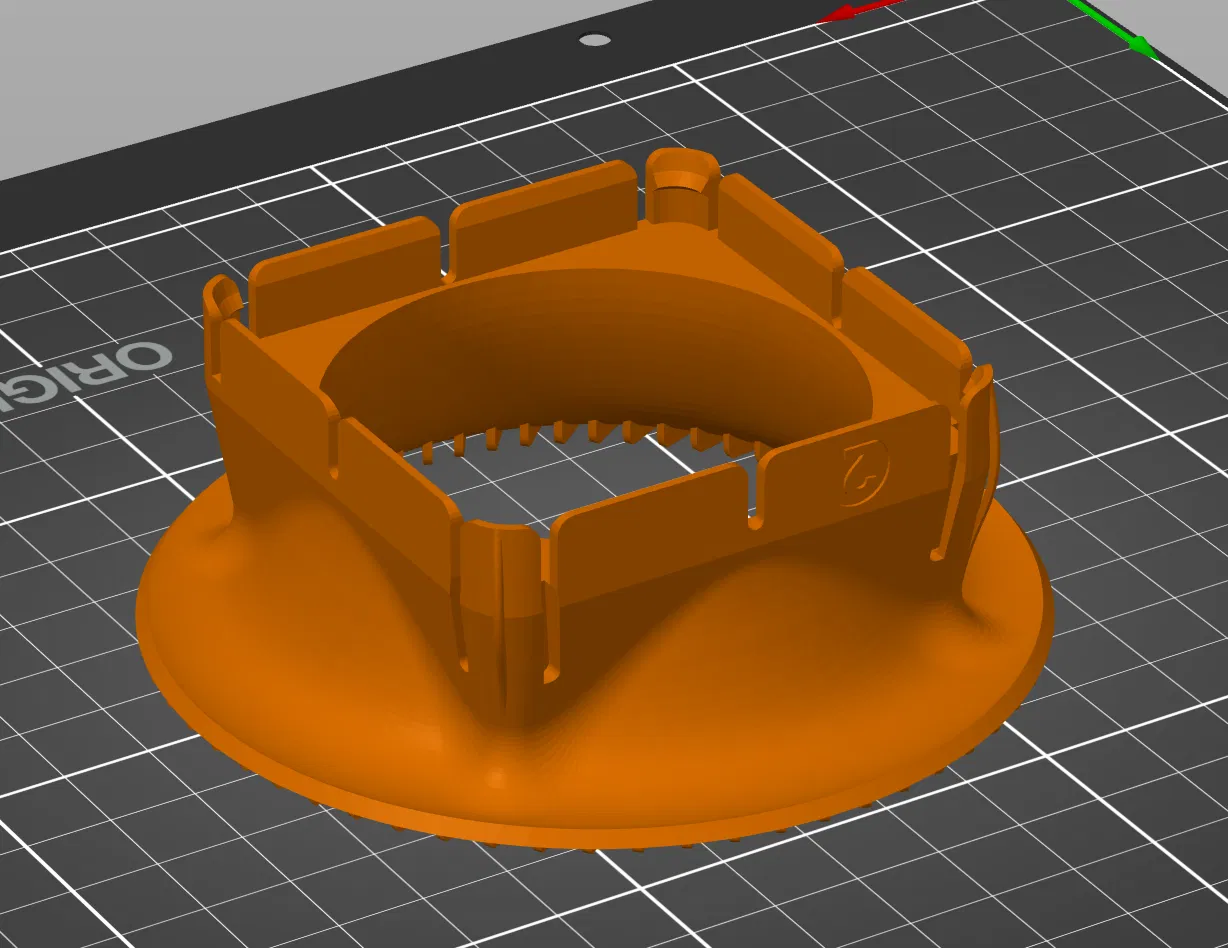

Phần cowel thì không cần support nếu in đúng hướng như hình.

Lắp ráp (Assembly):

Đặt PCB của Bitaxe vào VR Jet chassis và cố định bằng 4 con ốc góc 3mm (mình dùng đúng bộ ốc đi kèm).

Đặt quạt lên chassis và bắt tối thiểu 2 con ốc 3x10 mm (hoặc dài hơn) ở các góc.

Tuỳ chọn: Gắn Cowel lên quạt bằng cách móc cạnh có đánh dấu "1" trước. Sau đó từ từ ấn xuống phía đối diện có đánh dấu "2". Cẩn thận! Ngàm có thể gãy nếu dùng lực quá mạnh.

Vậy thôi.. chúc vui!

Update: Fan shroud (miếng màu trắng) gắn vào heatsink phía trước không phải thiết kế của mình, mình tìm được ở đây:

https://makerworld.com/en/models/2122787-bitaxe-60mm-fan-adapter-for-geekpi-w-vr-vent#profileId-2298030

Giải pháp này khá hay và cũng giúp tăng hiệu năng.
