Cải tiến Harbor Freight Rock Tumbler (Central Machinery) bằng in 3D

Sau khi con trai mình được tặng một cái rock tumbler dịp Giáng Sinh, cả nhà hứng thú quá nên cuối cùng mua luôn rock tumbler của Harbor Freight (Central Machinery). Cái tumbler này có khá nhiều điểm yếu, nhưng với một ít đồ 3D printing và chút kinh nghiệm, mình đã khắc phục được. Giờ thì máy chắc dùng bền nhiều năm.

Dưới đây là các mod:

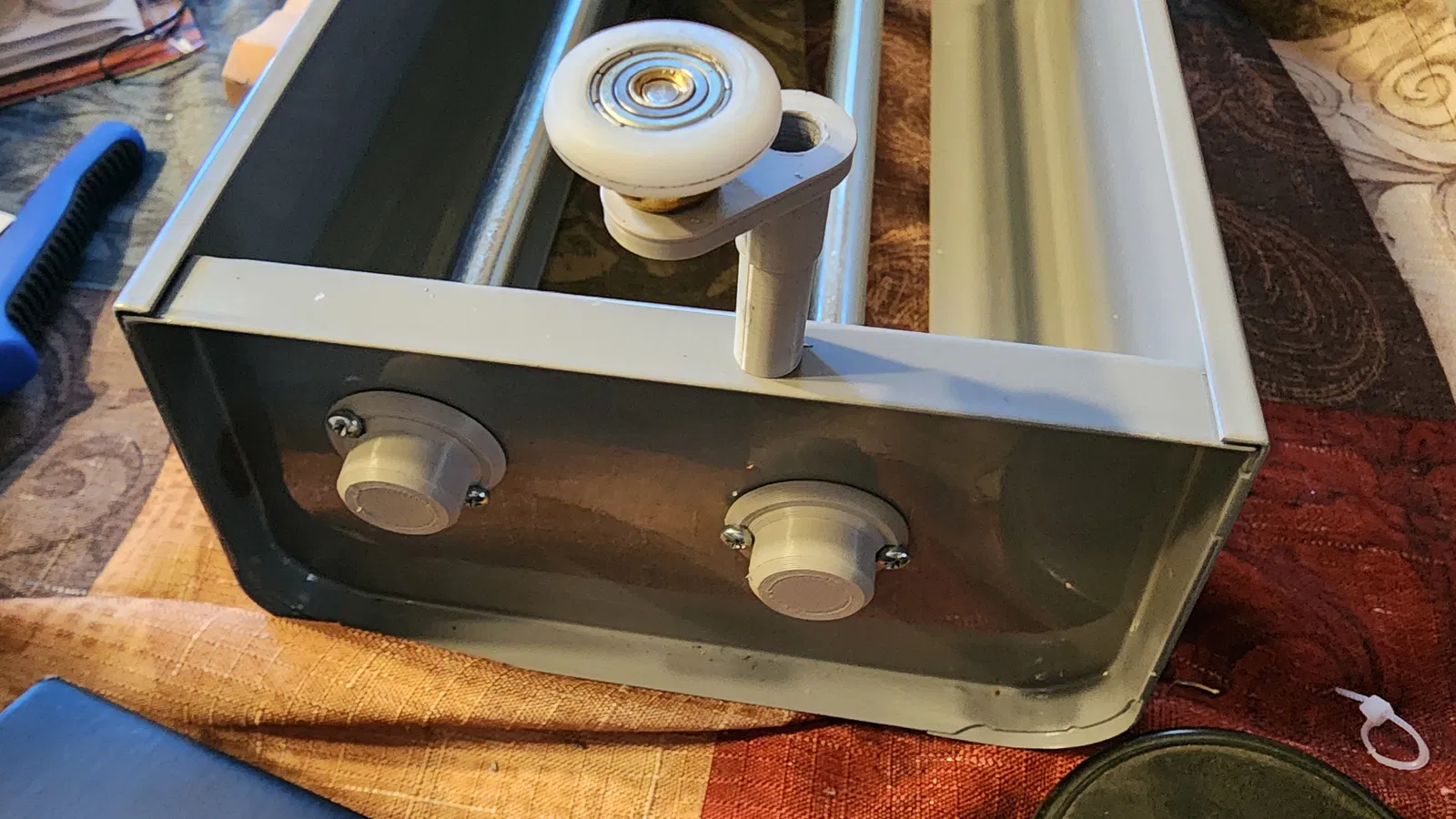

1. Đổi mấy cái chặn thùng (barrel stops) bằng nhựa sang roller wheel. Cách này giúp thùng không còn bị cà/ma sát lên khung.

   1. Cái roller không phải thiết kế của mình, nhưng mình sẽ kèm theo cho tiện. Link trên Thingiverse: https://www.thingiverse.com/thing:2054092/makes. Tác giả gốc trên Thingiverse là "Plastic_Innovations".

   2. Đây là bộ bánh xe cửa phòng tắm (shower door wheels) mình dùng cho roller của drum: https://www.amazon.com/dp/B09V2MN4B3?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1 "19mm Replacement Part Bathroom Glass Runner Sliding Shower Door Roller Wheel"

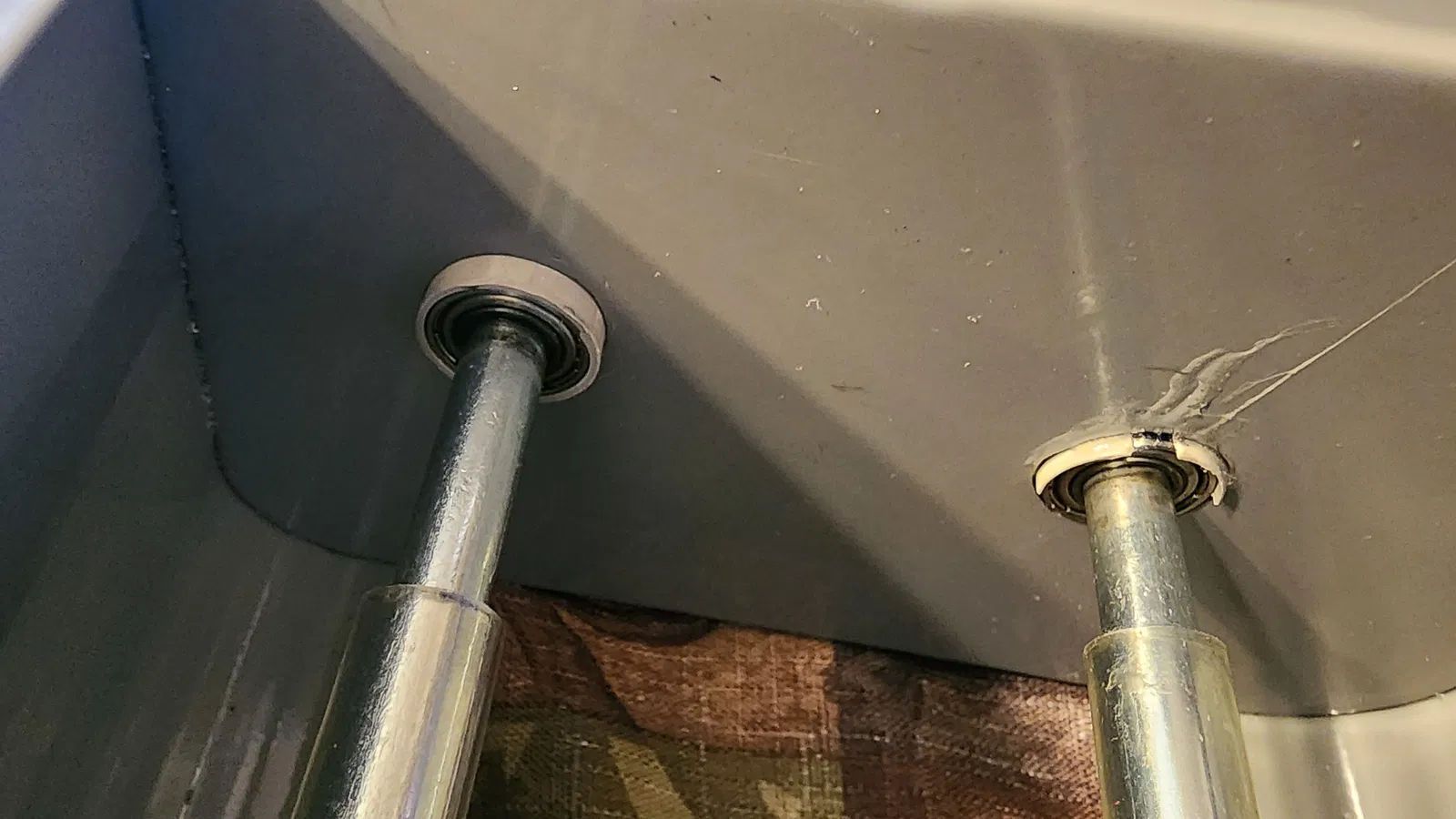

2. Thay bushing bằng bearing. Việc này cần khoan rộng lỗ trên khung để vừa bearing. Nên dùng step bit và cẩn thận đừng khoan quá lớn.

   1. Lắp bearing cần khoan lỗ bushing trên khung ra 16mm hoặc 5/8 inch. Đây là loại bearing mình đặt: https://www.amazon.com/dp/B07Z3F68H4?ref=ppx_yo2ov_dt_b_fed_asin_title "uxcell F688ZZ Flanged Ball Bearing 8x16x5mm Shielded Chrome Steel Flange Rip". Sau khi khoan lỗ xong, mình thấy có thể cần một cái bearing sleeve, nên mình đo lại và in một số cái sleeve custom dựa theo kích thước lỗ mình đã khoan.

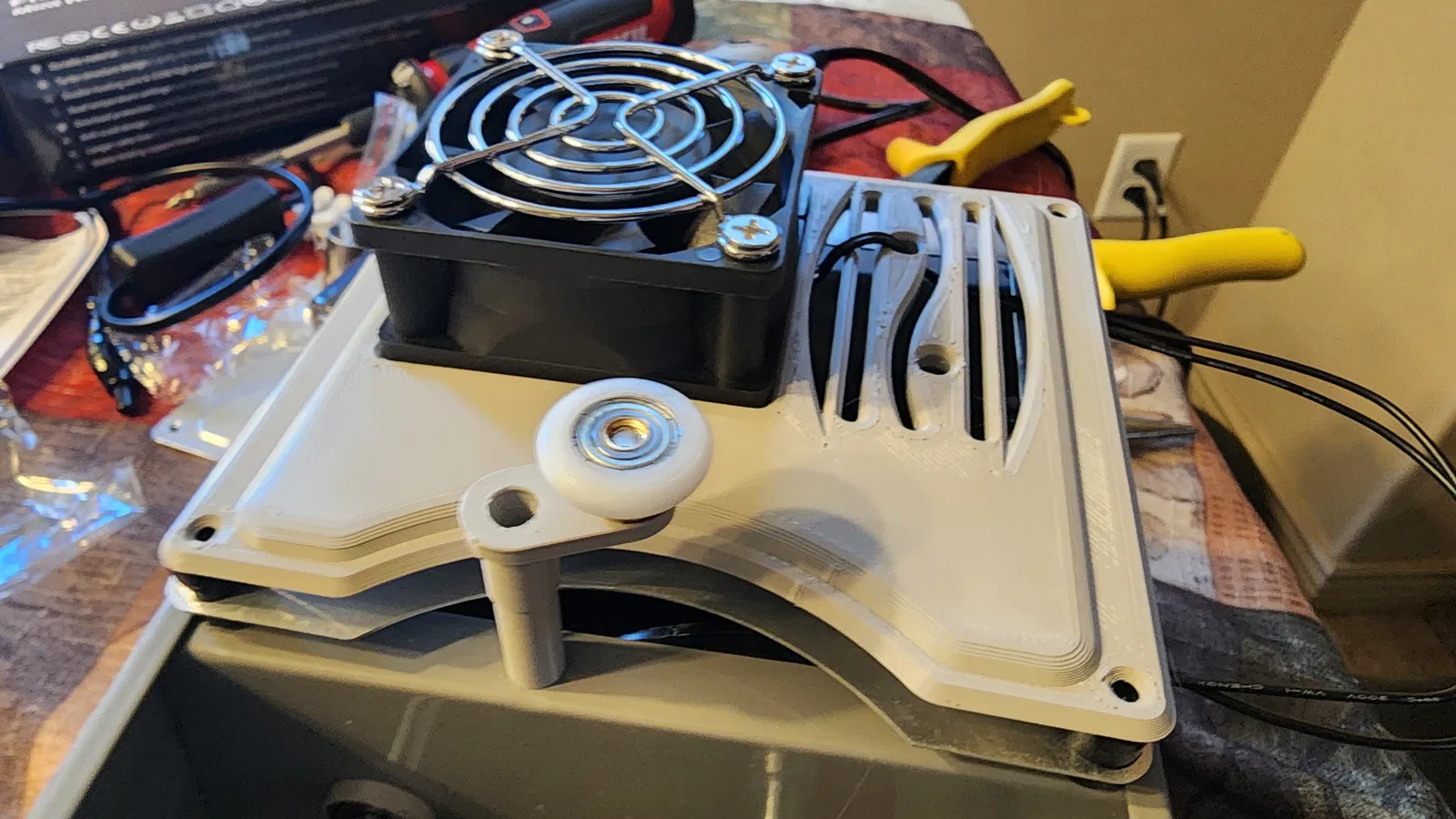

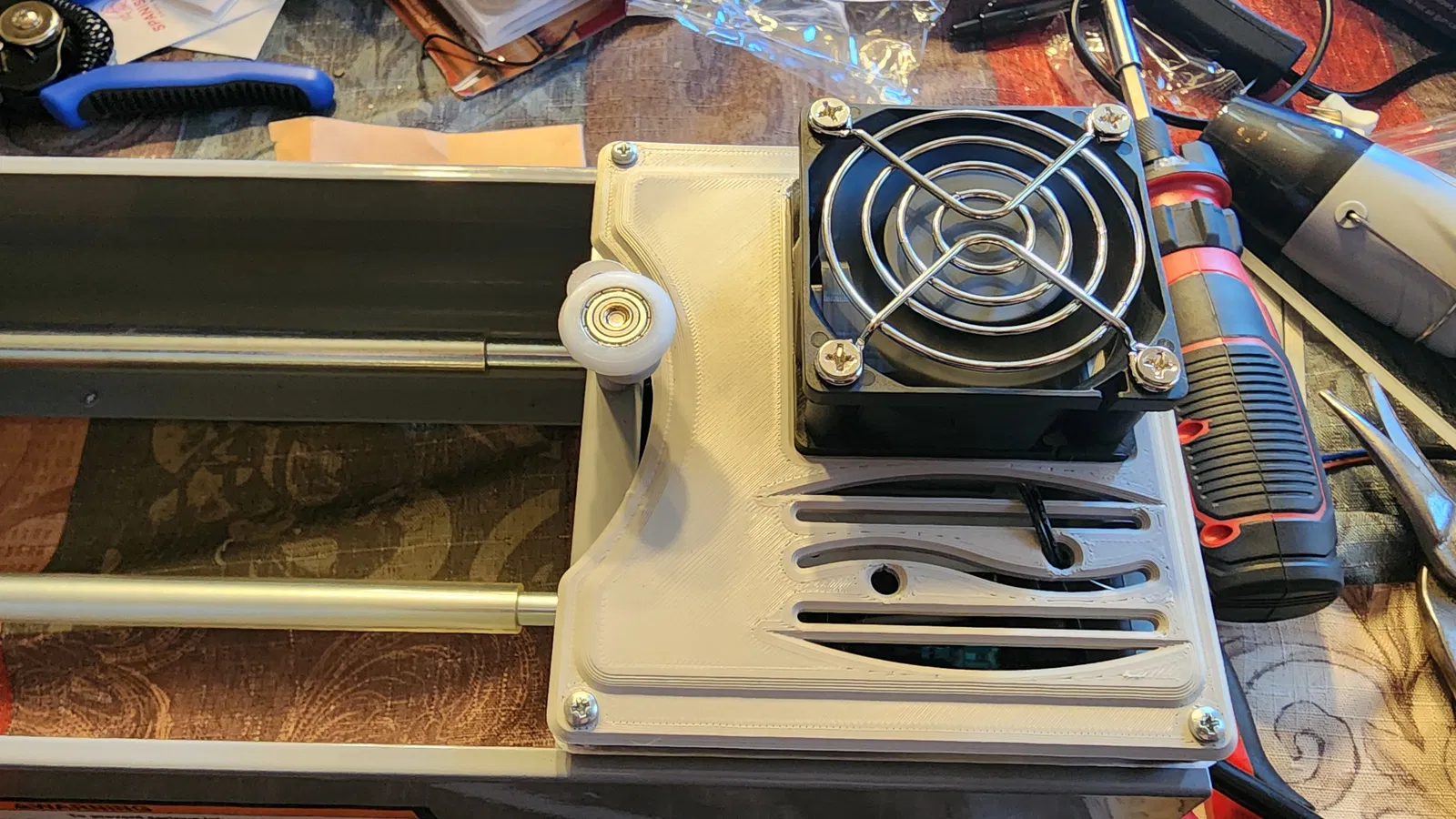

3. Thay nắp che motor bằng một cái in 3D để gắn thêm muffin fan mới. Cách này giúp motor (vốn chạy khá nóng) mát hơn rất nhiều. Mình đấu nó vào công tắc để bật/tắt cùng máy.

   1. Đây là cái fan mình đặt cho dự án: https://www.amazon.com/dp/B07SB5K555?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1 "Wathai EC Brushless Cooling Fan AC 110V 115V 120V 220V 240V Axial Fan Ball Bearing 60mm x 25mm"

Mình in tất cả mấy món này bằng Prusament PC-Blend để có độ bền và chịu nhiệt tốt, nhưng dùng một thời gian thì mình nghĩ PLA cũng ổn. Mình in đa số chi tiết kiểu gần như solid với nhiều walls (tới 5). Riêng nắp motor cover thì có thể in ít walls hơn. Mình tận dụng lại cái spacer phía dưới của motor cover zin theo máy, chỉ thay phần nắp trên bằng cái custom để vừa quạt, và mình có thêm vài khe để thông gió.
