Tùy biến spool holder AD5X cho Neptune 4 Plus
Adapter để gắn spool holder AD5X lên Neptune 4 Plus, giúp hạn chế filament bị kéo ra rồi rối nhờ khả năng cuốn ngược. Có kèm file STEP và FreeCAD; khuyến nghị in 0,2 mm hoặc thấp hơn để ren đẹp.
Mô tả

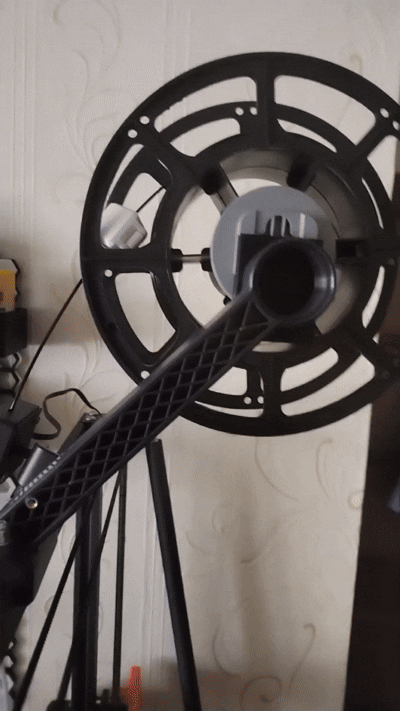

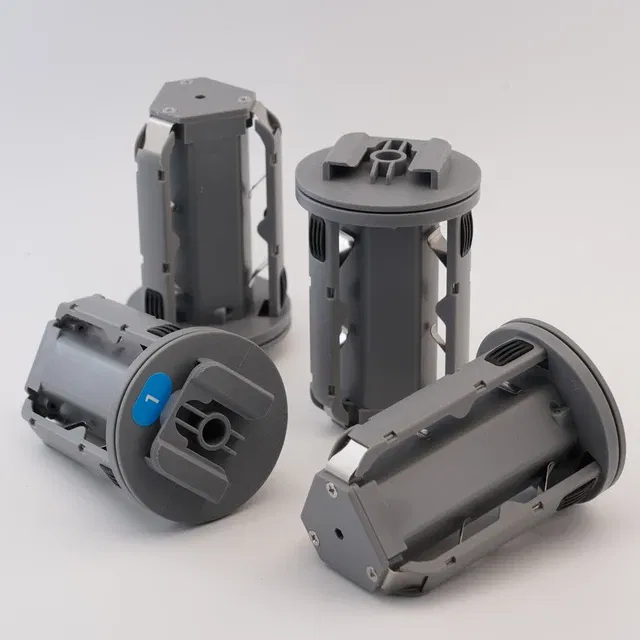

Dàn giữ cuộn (spool holder) AD5X là loại không quán tính, ngoài ra còn có khả năng kéo filament cuốn ngược lại nếu lỡ bị kéo ra, nhờ vậy tránh bị rối. Vì vậy mình nảy ra ý tưởng gắn nó cho Neptune 4 Plus, do con máy này hay bị vụ đó lắm =) Cuối cùng ra được một món đơn giản như vầy.

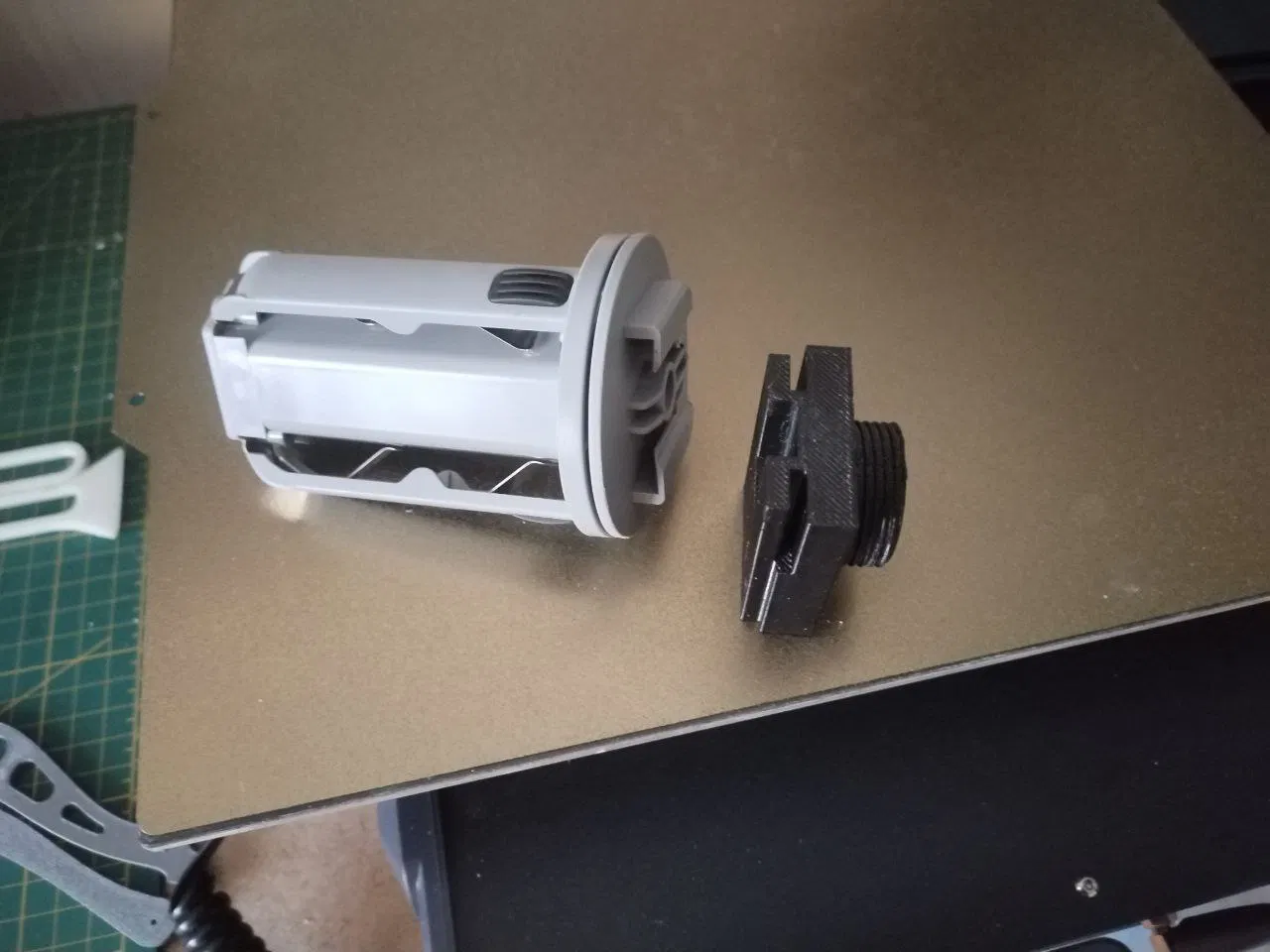

In như trên hình. Phần ren thì mình bật support thường (không phải tree support). Ren dĩ nhiên không thể hoàn hảo, nhưng:
- Vì bước ren 1,5 mm và dung sai khá thoáng, adapter vẫn vặn vào ổn (lần đầu hơi chặt) và không bị lỏng/rơ.
- Với hướng đặt như vậy, tải tác dụng lên phần ren đi ngang qua các lớp, nên khả năng tách lớp/gãy là tối thiểu.
Ngoài file STEP, mình cũng đính kèm file FreeCAD cho ai muốn thử nghiệm. Các kích thước “lẻ/không tròn” trong file FreeCAD là do mình tinh chỉnh dung sai; bạn có thể sửa theo ý. Xin lỗi nếu có chỗ chưa chuẩn, mình không phải người dùng FreeCAD rành lắm xD
Thiết lập in Bạn cứ chọn chế độ in nào quen tay cũng được, mình nghĩ không khác biệt nhiều. Tuy nhiên để ren đẹp hơn thì có thể hữu ích nếu in layer height 0,2 mm hoặc thấp hơn.
- Điều chỉnh số perimeters để đạt độ dày thành 0,8–1 mm.
- Mình dùng infill 25% với pattern “Cross”.
