Vòng cao su lens Elation KL Par FC (Elation KL Par FC Lens Rubber Ring)

In TPU - hình học của chi tiết đã được chỉnh lại để không cần support.

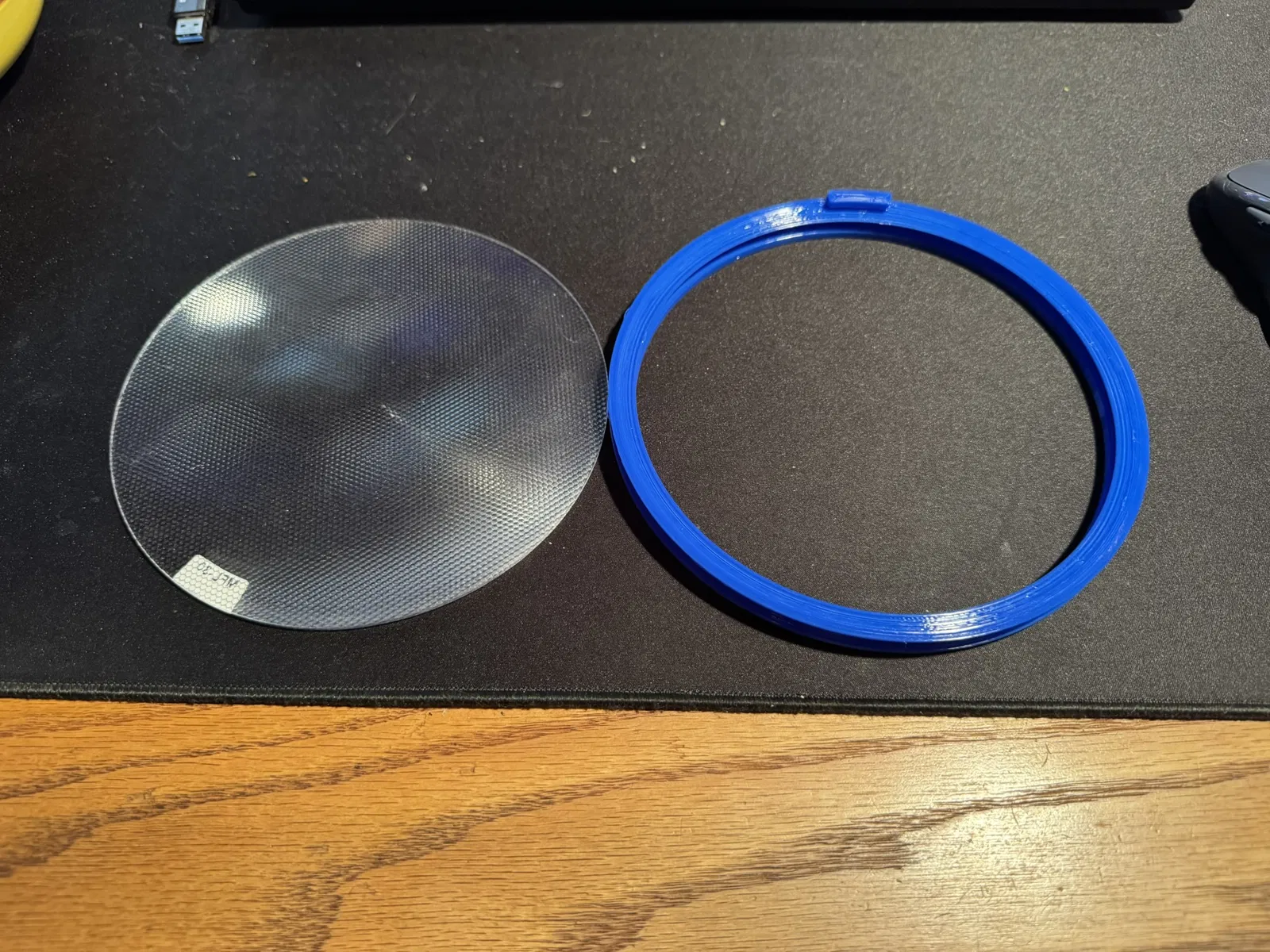

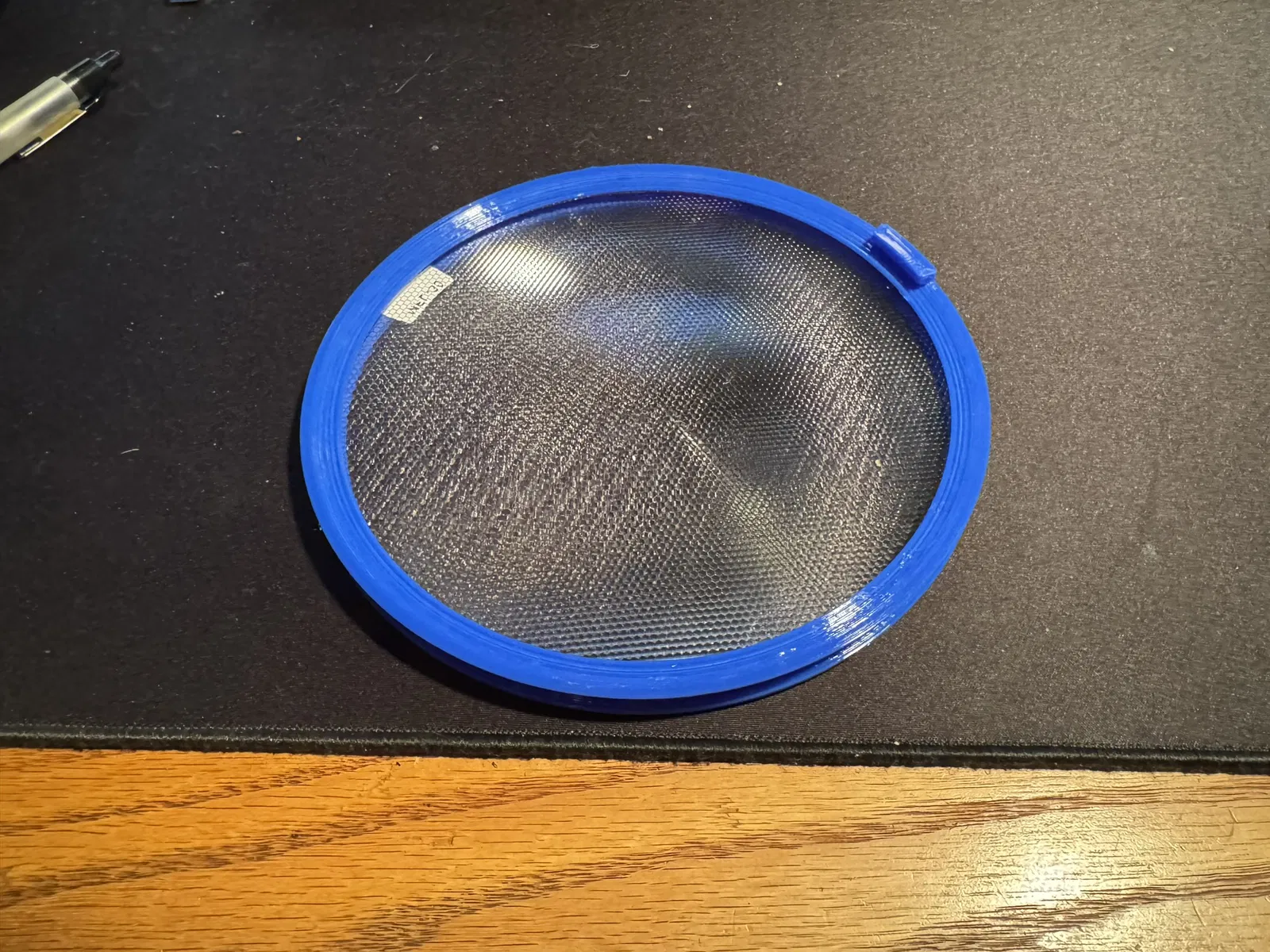

Elation KL Par có kèm 4 loại lens: wide, medium, narrow, và very narrow. Đây là một đĩa nhựa được lắp vào một vòng cao su, rồi vòng này gài (latch) vào fixture. Mình chán cảnh phải loay hoay kiếm đủ đúng loại lens cho kịp, nên mình dựng (model) lại cái vòng cao su và in bằng TPU các màu khác nhau. Giờ mỗi loại lens có một màu riêng, nhìn cái là biết ngay cái nào với cái nào. Mỗi vòng mất khoảng 1 giờ để in trên máy H2D của mình, chỉ cần chỉnh rất ít trong slicer.

Lúc đầu mình có model phần cao su y như bản gốc trên fixture. Nhưng như vậy sẽ cần support, vì các rãnh (channels) cho cả lens và fixture đều có overhang 90 độ. Thêm PLA supports làm tăng khoảng 2 giờ thời gian in và hao vật liệu khá nhiều, nên mình thêm một chamfer. Mình không thấy có thay đổi đáng kể nào về cách nó ăn khớp với đèn hay fixture khi sử dụng. Nếu ai cần thì mình vẫn có thể cung cấp bản “chưa chỉnh” (unmodified).
