Versatile Heat Set Press – Bộ ép heat-set đa năng dạng modular

Bản này chưa hoàn thiện, mới là bản phát hành sớm. Mình đang chờ các đầu tip adapter cho heat set tới nơi. Lưu ý là thiết kế này dựa trên mấy món linh kiện dư mình còn lại từ các dự án/build cũ.

Tóm tắt

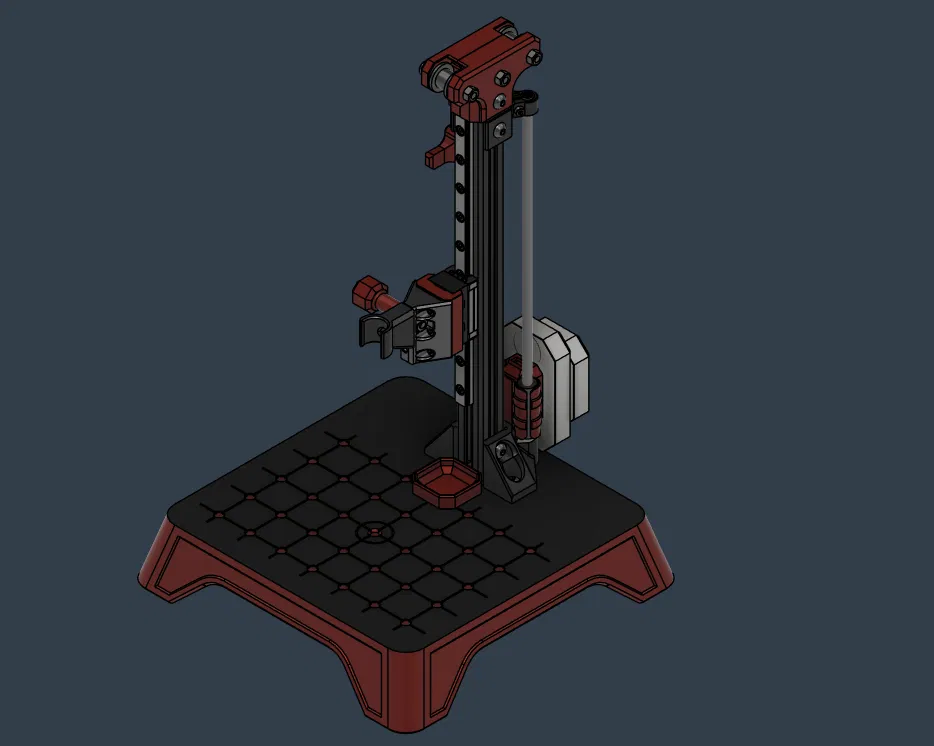

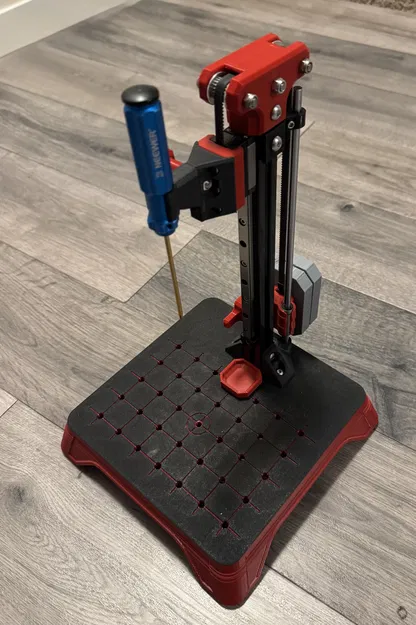

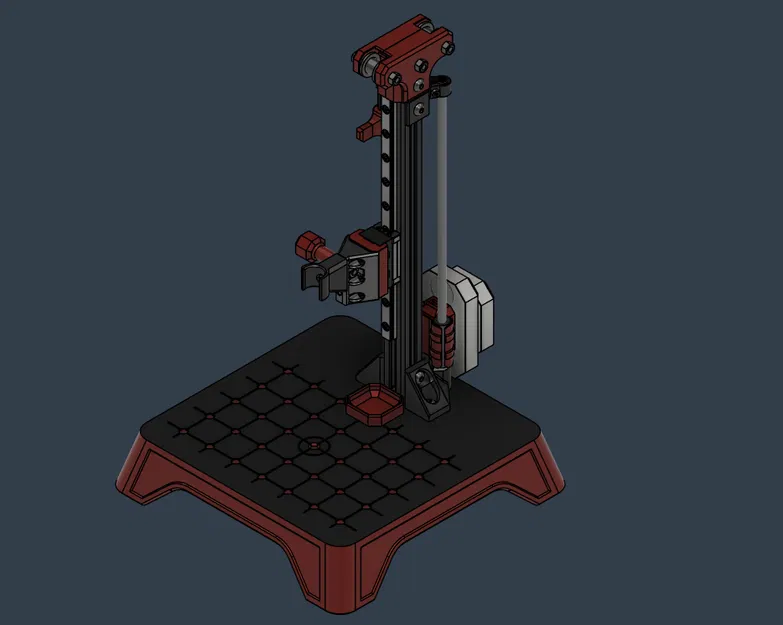

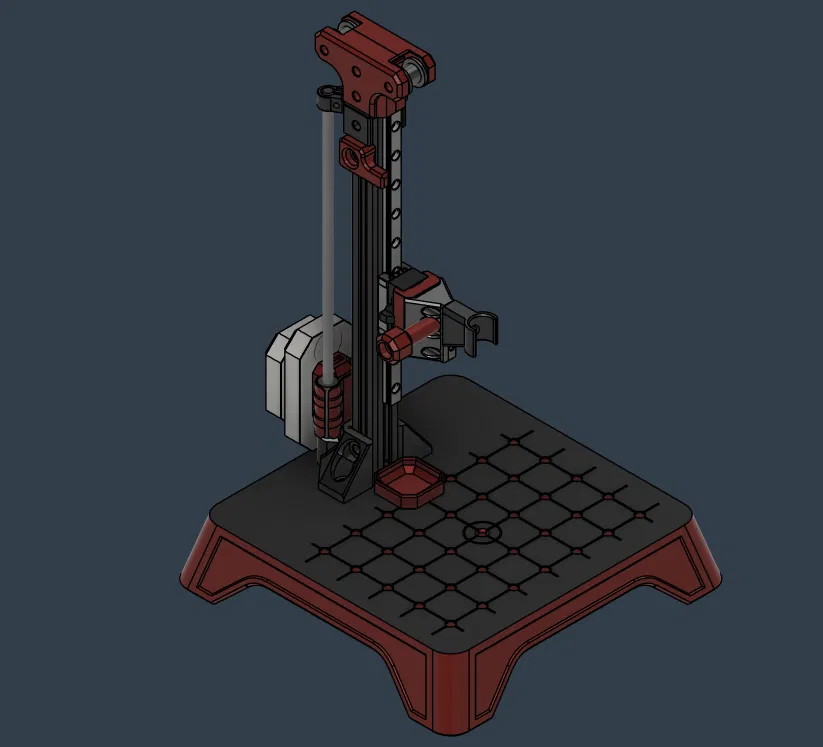

Mình thiết kế cái heat-set press này (phần lớn là 3D printed) từ các linh kiện có sẵn, ưu tiên tính đa dụng, đơn giản và cho kết quả lặp lại ổn định. Mình muốn một món để trên bàn làm việc, dùng được nhiều việc hơn chỉ ép heat set insert cơ bản — ví dụ gắn Dremel để thành mini drill press, hoặc kẹp/giữ driver để mồi ren. Bố cục lấy cảm hứng từ kiểu thiết kế máy phay (milling-machine-style) và dùng linear rail MGN9 mua sẵn để tạo chuyển động lên/xuống mượt, dễ kiểm soát.

Phần đế kiểu fixture plate cho phép bạn tự thiết kế và gắn jig, stop, angle plate… giúp việc lắp insert được đều và lặp lại chính xác. Mình cũng thêm hard stop và các điểm bắt M5 tuỳ chọn theo lưới 25mm để setup gọn, dễ và thuận tiện khi tự thiết kế đồ nghề/đồ gá.

Cái press này được thiết kế modular, nên bạn có thể tự làm tool post, tuỳ chọn kiểu mount, và các phụ kiện custom theo workflow của bạn. Nó cũng hỗ trợ counterweight dạng gắn được và xếp chồng (stackable), để bạn tinh chỉnh cảm giác và mức kiểm soát theo ý.

Tất cả chi tiết đều dễ in và dễ lắp, thiết kế cố tình giữ đơn giản nhưng vẫn hiệu quả và đáng tin cậy. Mục tiêu là làm một món dùng ngon “out of the box”, nhưng vẫn mở rộng theo nhu cầu về sau. Toàn bộ dự án có thể in trên Ender3 (235mmx235mm).

• Đường kính chi tiết tối đa 150mm

• Hành trình Z 155mm

• Bed 200mm x 150mm

BOM:

• 1x Nhôm định hình 2020 dài 300mm

• 1x Linear Rail 9mm dài 200mm

• 1x MGN9H Linear Block

• 2x Linear Rod 6mm dài 250mm

• 2x LM6LUU Linear Bearings

• 2x GT2 Idlers 20T bản 9mm (ID 5mm)

• ~ 400mm dây đai GT2 (bản 6mm hoặc 9mm đều được

• 1x Pin 3mm x 20mm

• 2x M5 x45mm SHCS

• 2x M5 x35mm SHCS (BHCS cũng dùng được)

• 14x M5 x10mm BHCS

• 11x M5 T-Slot Nuts

• 34x M5 Heat Set Inserts (OD 7mm x dài 5mm)

• 4x M5 Hex Nuts

• 2x M3 x30mm SHCS

• 10-20x M3 x15mm SHCS

• 8x M3 x10mm SHCS

• 11x M3 x8mm SHCS

• 11x M3 T-Slot Nuts

• 15-25x M3 Heat Set Insert (Voron Spec)

• 2x M3 Square Nuts (dày 2mm)

• Dây rút nhỏ

• Heat Set Insert Tool

Bạn cũng sẽ cần một thứ gì đó bằng kim loại để nhét/đúc vào các cục counterweight in sẵn (Tombstones), kích thước nhỏ hơn 30mm (D) x 10mm (R) x 10mm (C). Mình dùng đồng Nickel Canada và nhét được 15 đồng trong mỗi cục counterweight. Chì cân mâm xe (lead tire weights) cũng là một lựa chọn tốt. Hoặc nếu bạn không ngại bừa bộn thì có thể đổ cát vào trong khi in trước khi in các top layers để lấp đầy. Cứ sáng tạo thoải mái!

Chi tiết in (Printed Parts):

• Layer Height 0.2mm

• Nozzle 0.4mm

• Infill 30% (mình dùng Cubic)

• 3+ Walls

• 6+ Layers Top và Bottom

• Không cần Supports

Vật liệu khuyến nghị:

• PETG

• ABS

• ASA

• TPU (cho phần Feet)

Ghi chú:

(a) - các chi tiết màu phụ (secondary color parts)

Tất cả chi tiết đã được xoay/hướng để in tối ưu. Bridging và overhang cần được calib đúng.

Base - Kích thước lớn và dễ cong vênh, nên độ bám bed phải tốt. Trường hợp bí quá vẫn có thể dùng PLA. Mình có làm manual filament swap ở layer 3 từ đen sang đỏ để ra đúng kiểu mình muốn.

Tombstones - Dùng chức năng “add negative part” trong slicer để tạo khoang rỗng đúng hình và đúng kích thước của vật nặng bạn dùng. Thêm lệnh “pause” trước 1 layer so với bridge layer (lớp sẽ che kín khoang). Mình có thêm bản “Candian Nickle” (có thể cũng vừa USD?) để chứa 15 đồng nickel Canada cho anh em Canada.

Feet (x4) - TPU - 2 walls, 3 Bottom layers, 0 Top layers, 25% Hexagon Infill

Tray - Tuỳ chọn nhưng tiện. Kẹp vào extrusion, là chỗ để insert gọn gàng mà không vướng tay.

Lắp ráp:

Sắp có........ Tạm thời xem CAD models (hiện chỉ file Fusion360 đang hiển thị fasteners)

Ghi chú cuối:

Mong bạn kiên nhẫn, dự án này hiện vẫn đang làm tiếp; mình sẽ ra thêm part mới và tài liệu hướng dẫn theo tiến độ. Khi có update mình sẽ thêm ghi chú!
