Mod X Endstop cho Voron 2.4 (UltraLight + Nitehawk SB + Tap V2)

Mình thiết kế mấy phần này để giải quyết bài toán gắn X endstop trên bộ Voron 2.4 của mình, cụ thể cho combo Common Anomaly UltraLight Aluminum X Beam, LDO Nitehawk SB (umbilical) và ChaoticLab Tap V2.

Vì mình muốn dùng X endstop dạng cơ (physical) thay vì sensorless homing, nên cần một cách để kích công tắc ổn định và đi dây gọn gàng về PCB Nitehawk, tránh bị vướng/cạ.

Bộ mod gồm 2 phần:

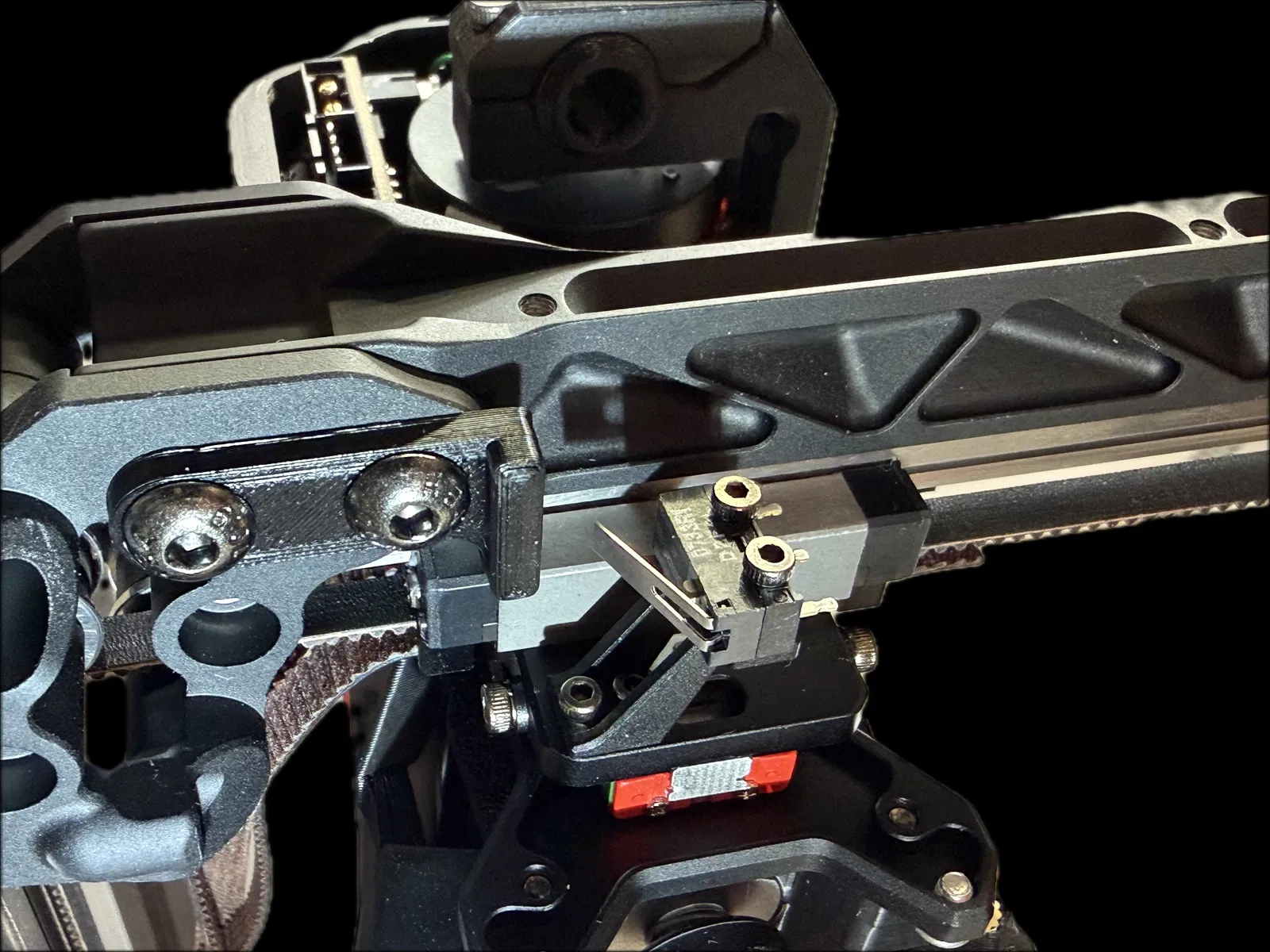

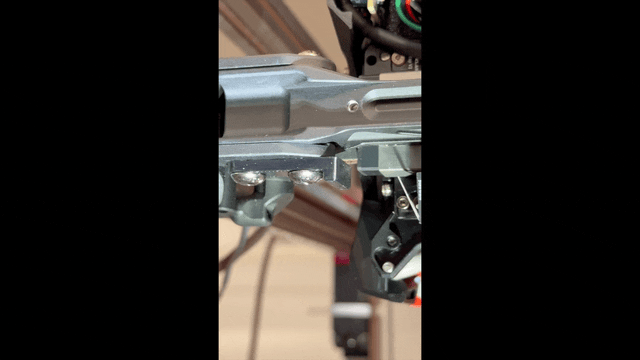

1. Endstop Bumper (Target): Chi tiết nhỏ này gắn bên dưới cụm motor X bên phải (XY joint). Nó đóng vai trò là điểm tỳ để cần gạt của microswitch chạm vào.

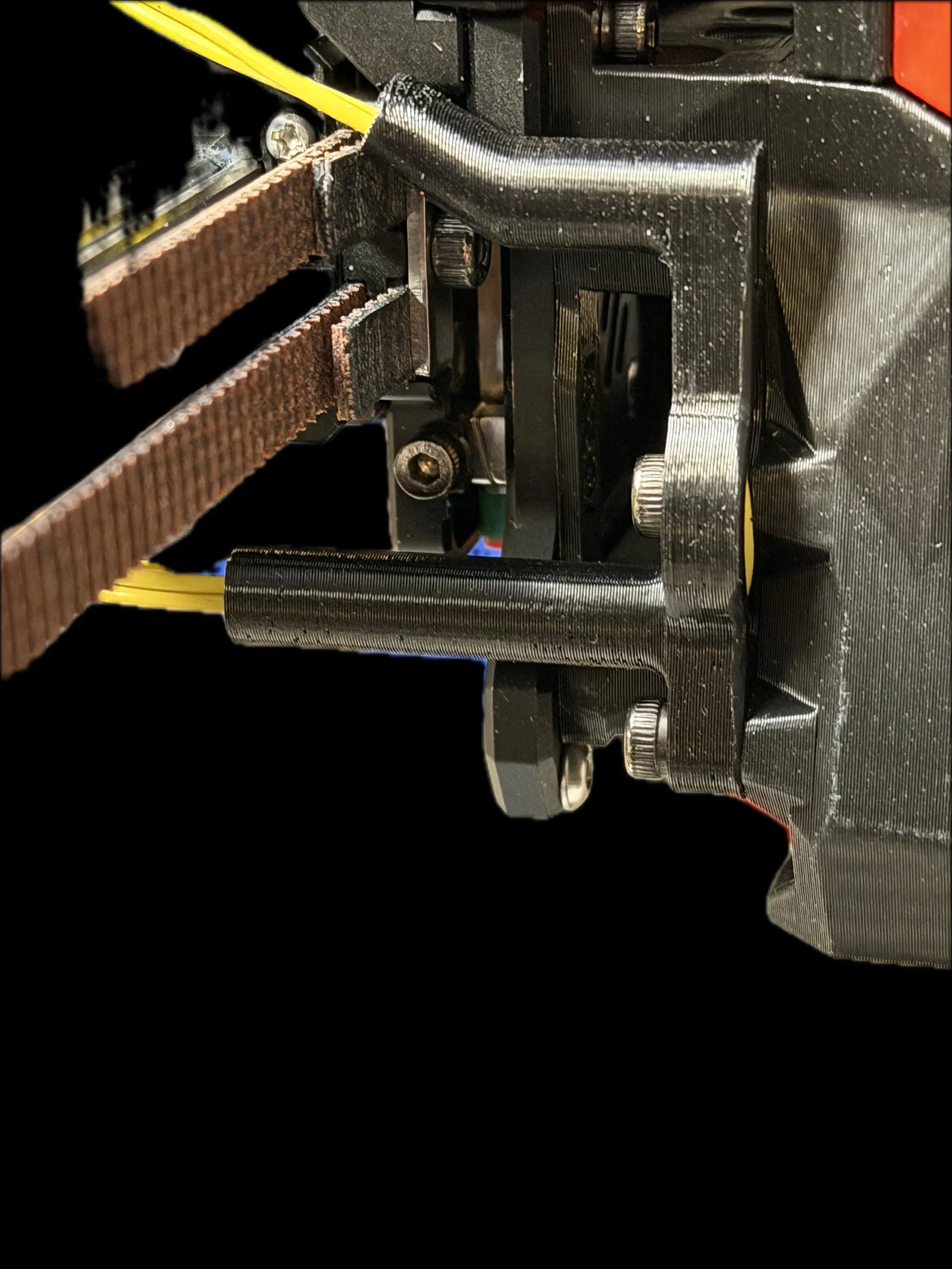

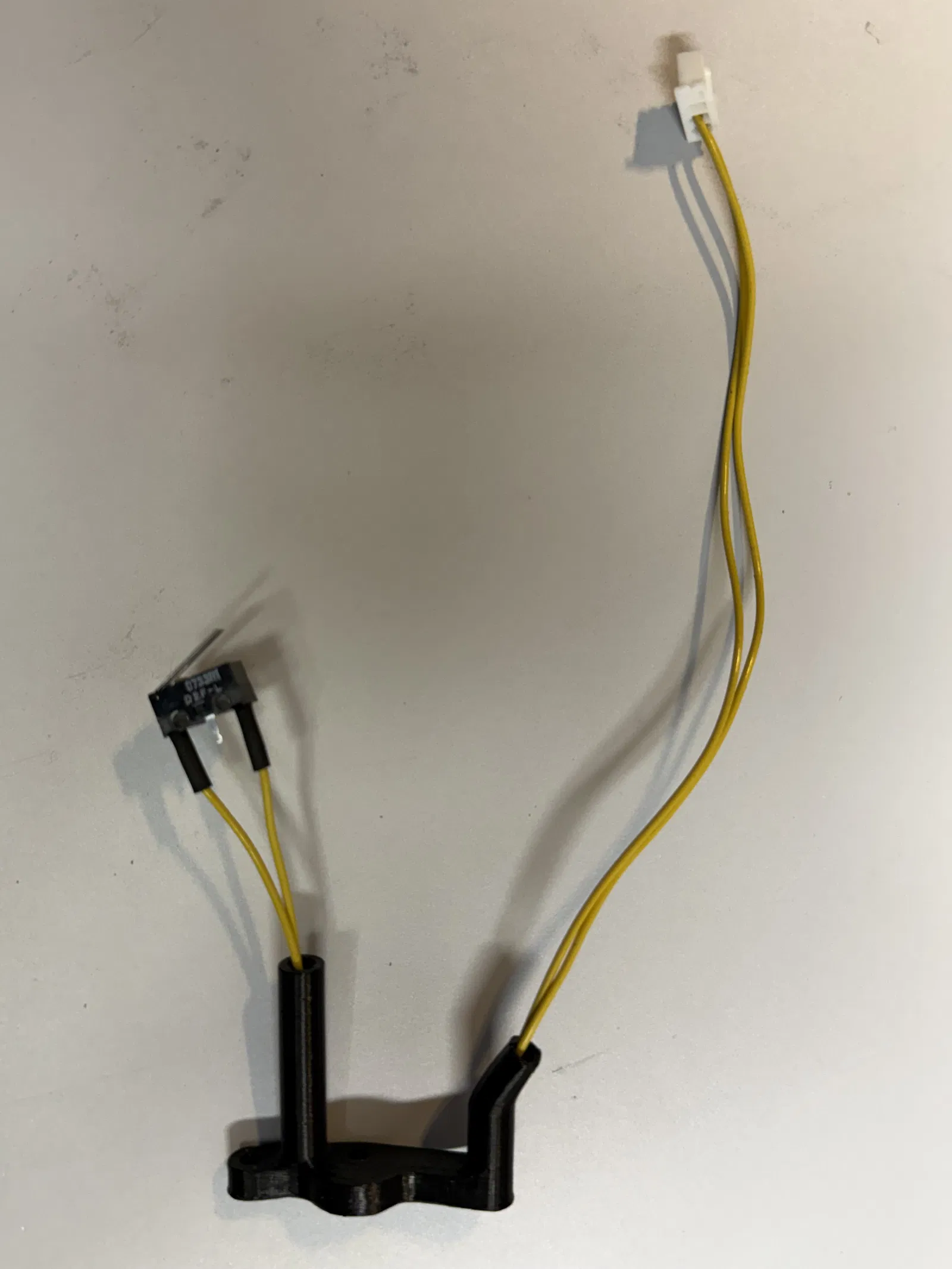

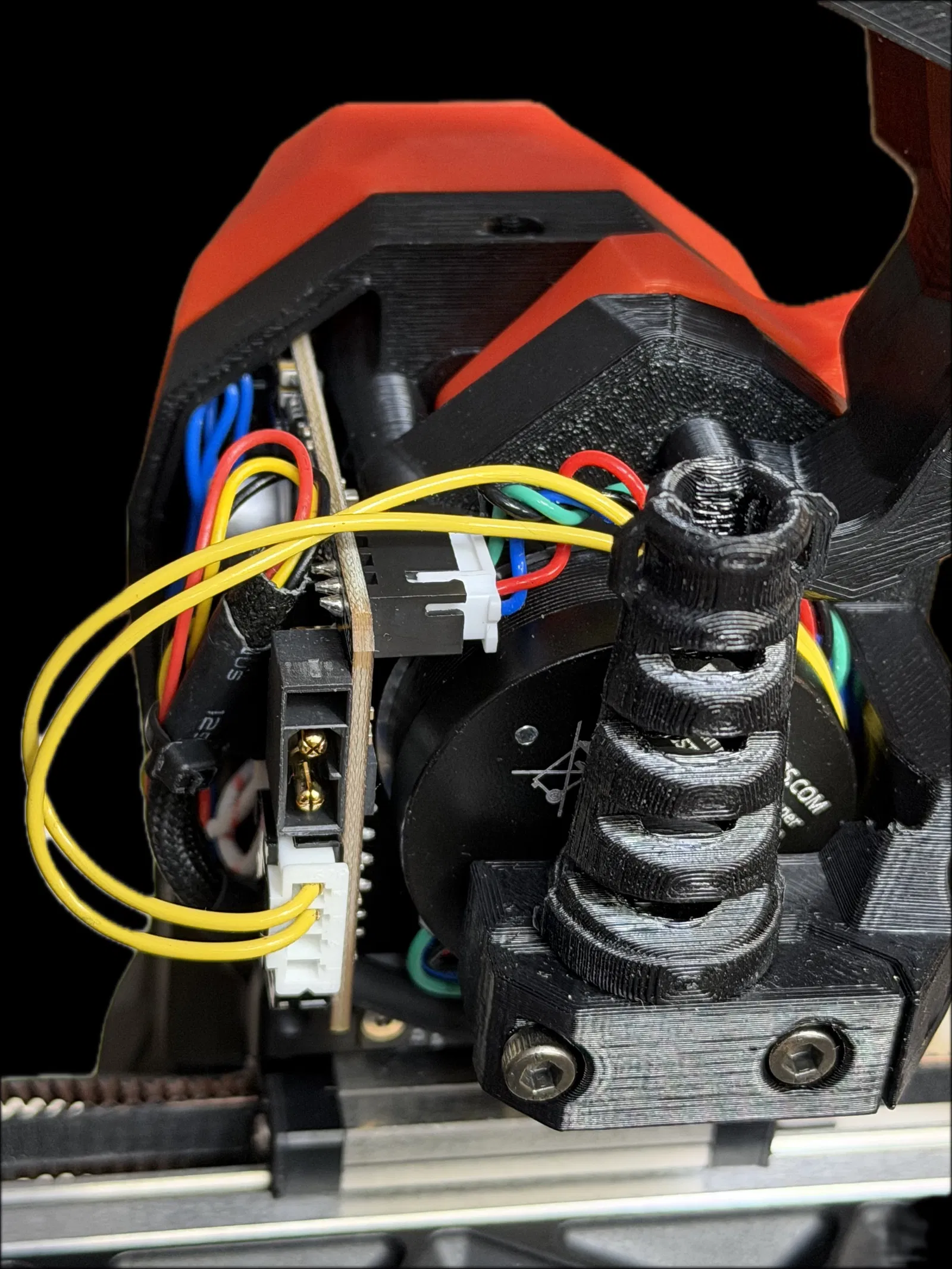

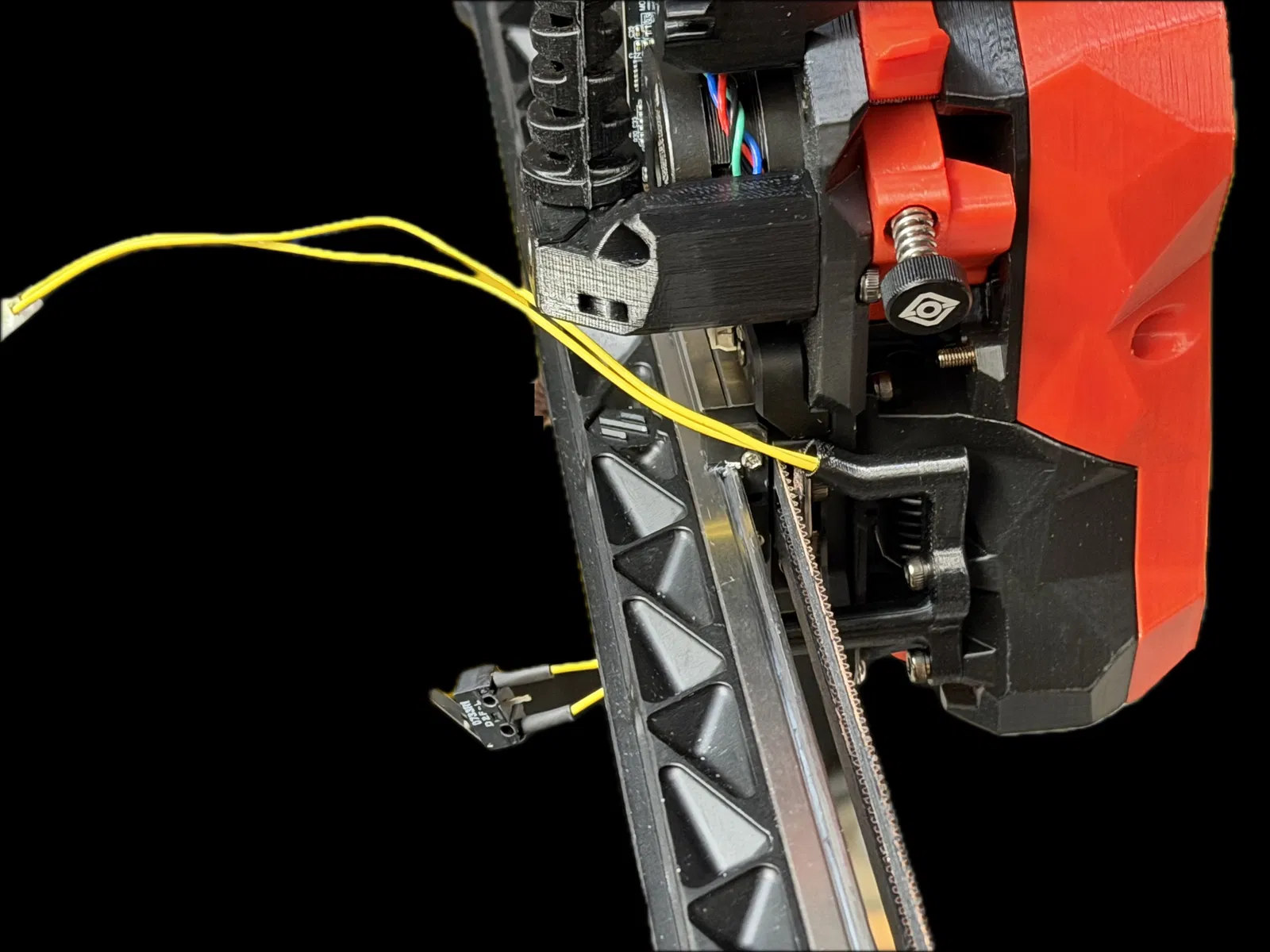

2. Wire Guide: Phần này bắt vào 2 vị trí heatset insert thường bị bỏ trống ở hông Stealthburner. Nó dẫn dây microswitch an toàn phía dưới aluminum X beam và hướng thẳng về các cổng trên Nitehawk SB, giúp setup umbilical gọn sạch.

Lắp đặt:

• Bumper lắp trên cụm/giá đỡ extrusion của gantry bên phải.

• Wire guide bắt vít vào hông Stealthburner.

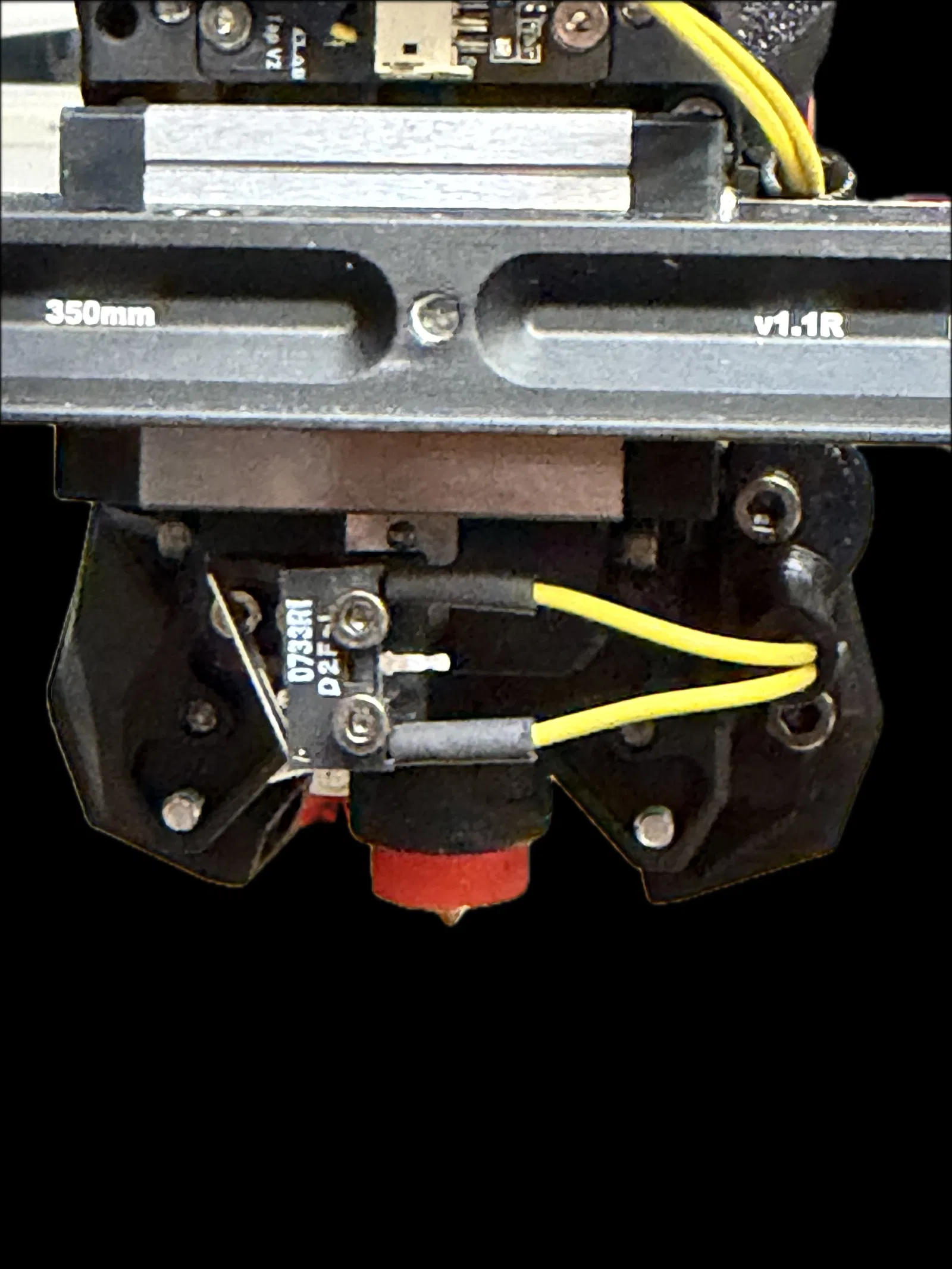

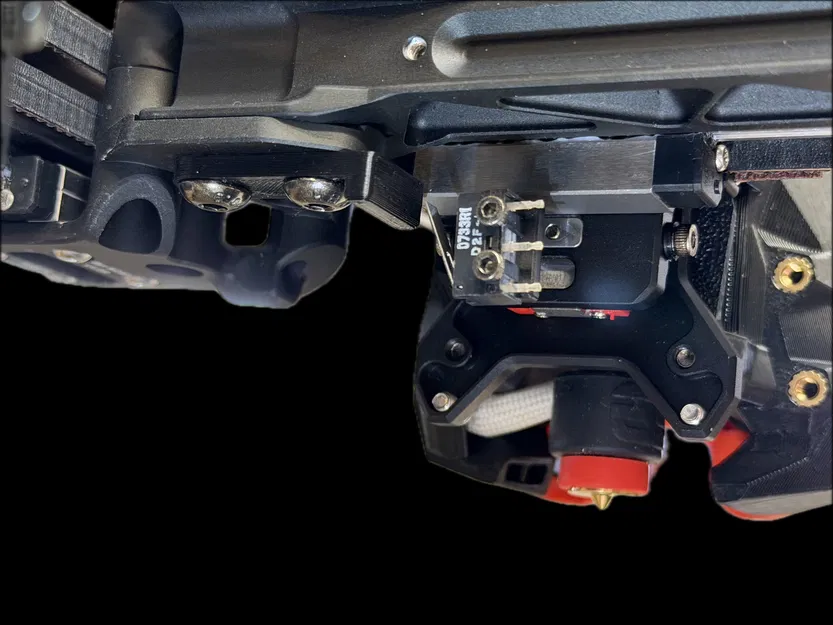

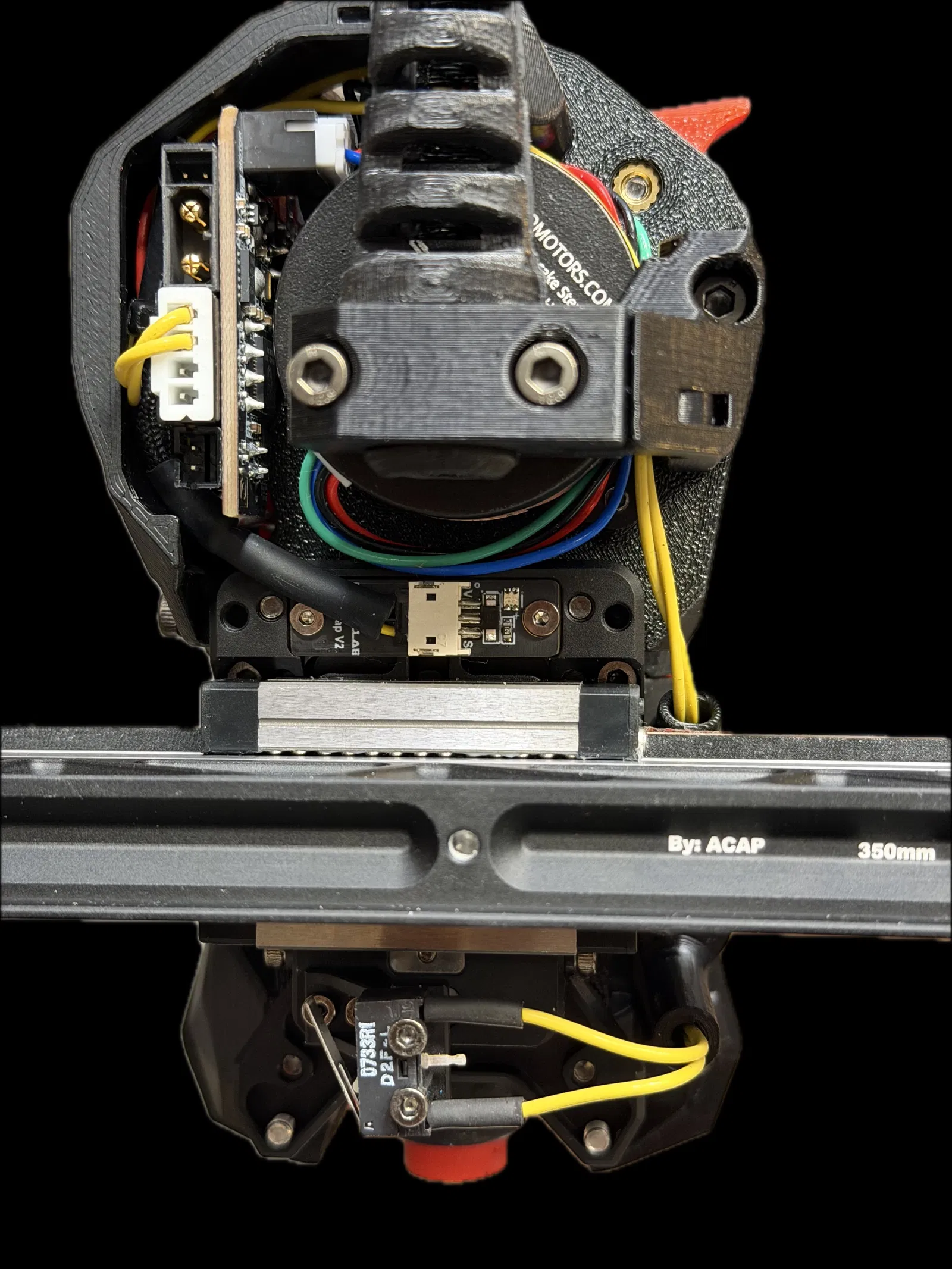

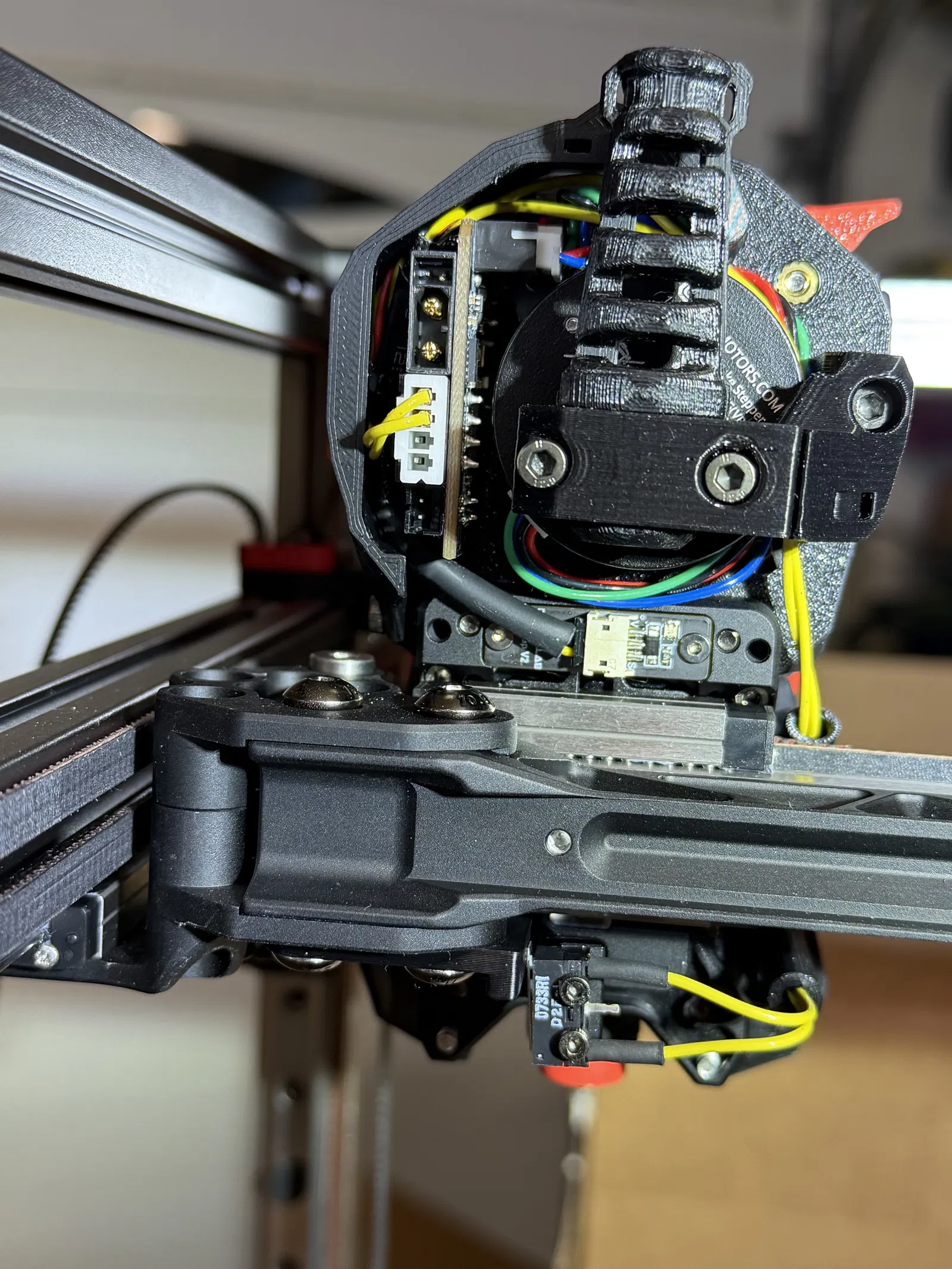

• Microswitch X endstop (Omron D2F hoặc tương đương) gắn trên toolhead carriage (đã chỉnh cho Tap V2) như trong hình.

Thiết lập in:

• Vật liệu: ABS hoặc ASA

• Perimeters: 4

• Infill: 40%

• Layer height: 0.2mm theo Voron profile tiêu chuẩn.

Chúc anh em in vui vẻ!
