Adapter Quạt & Ống Dẫn Khí cho Saturn 4 / Ultra / 16k

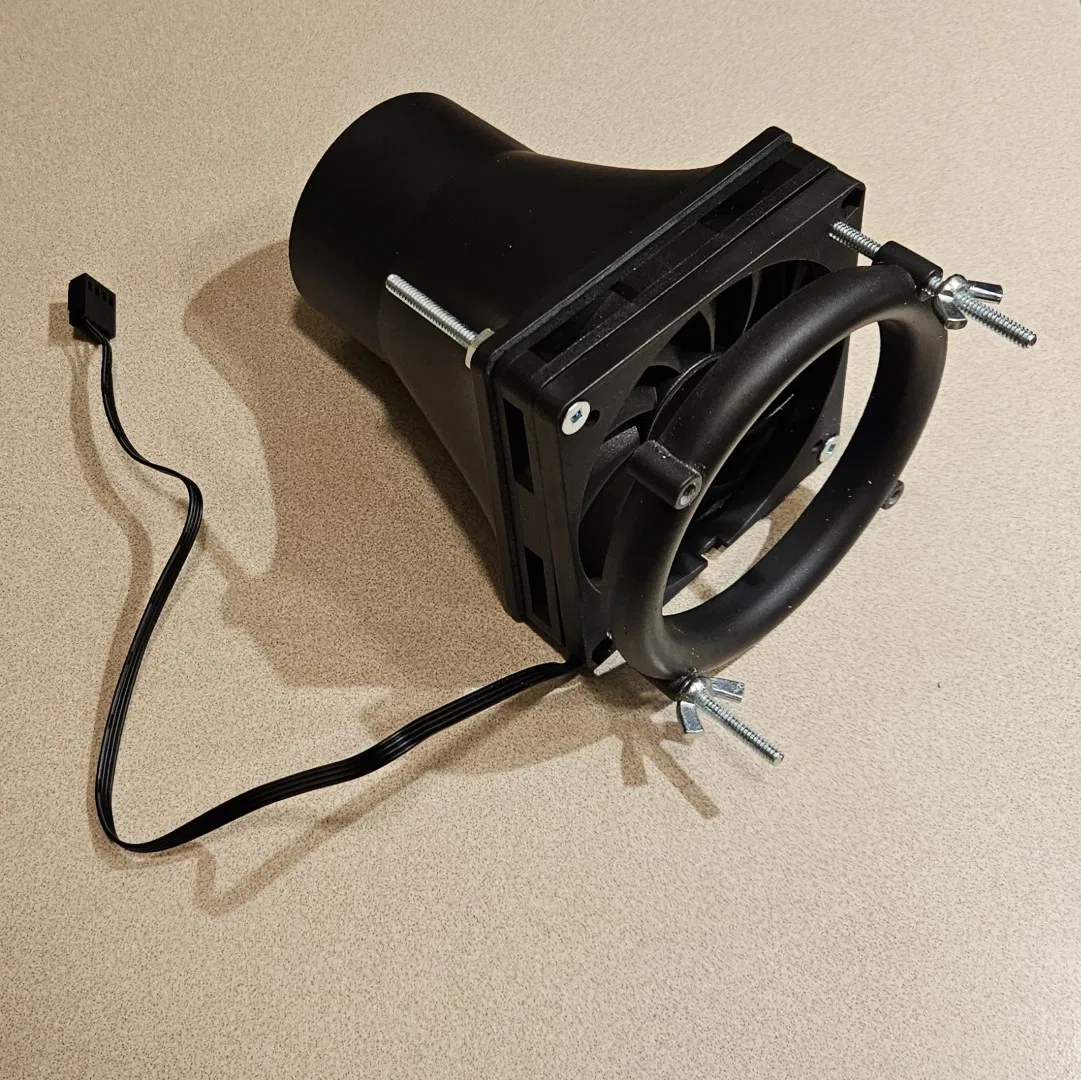

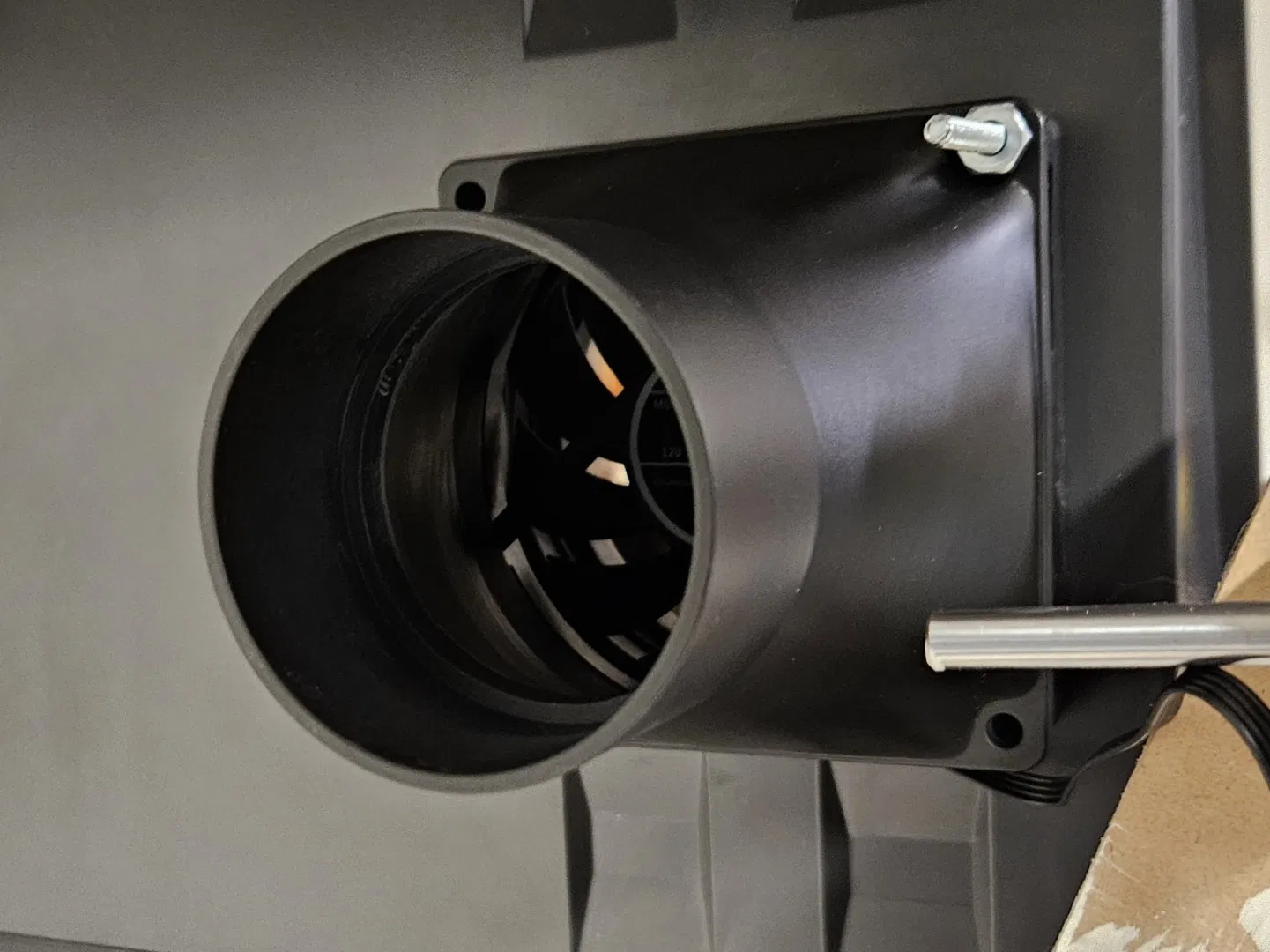

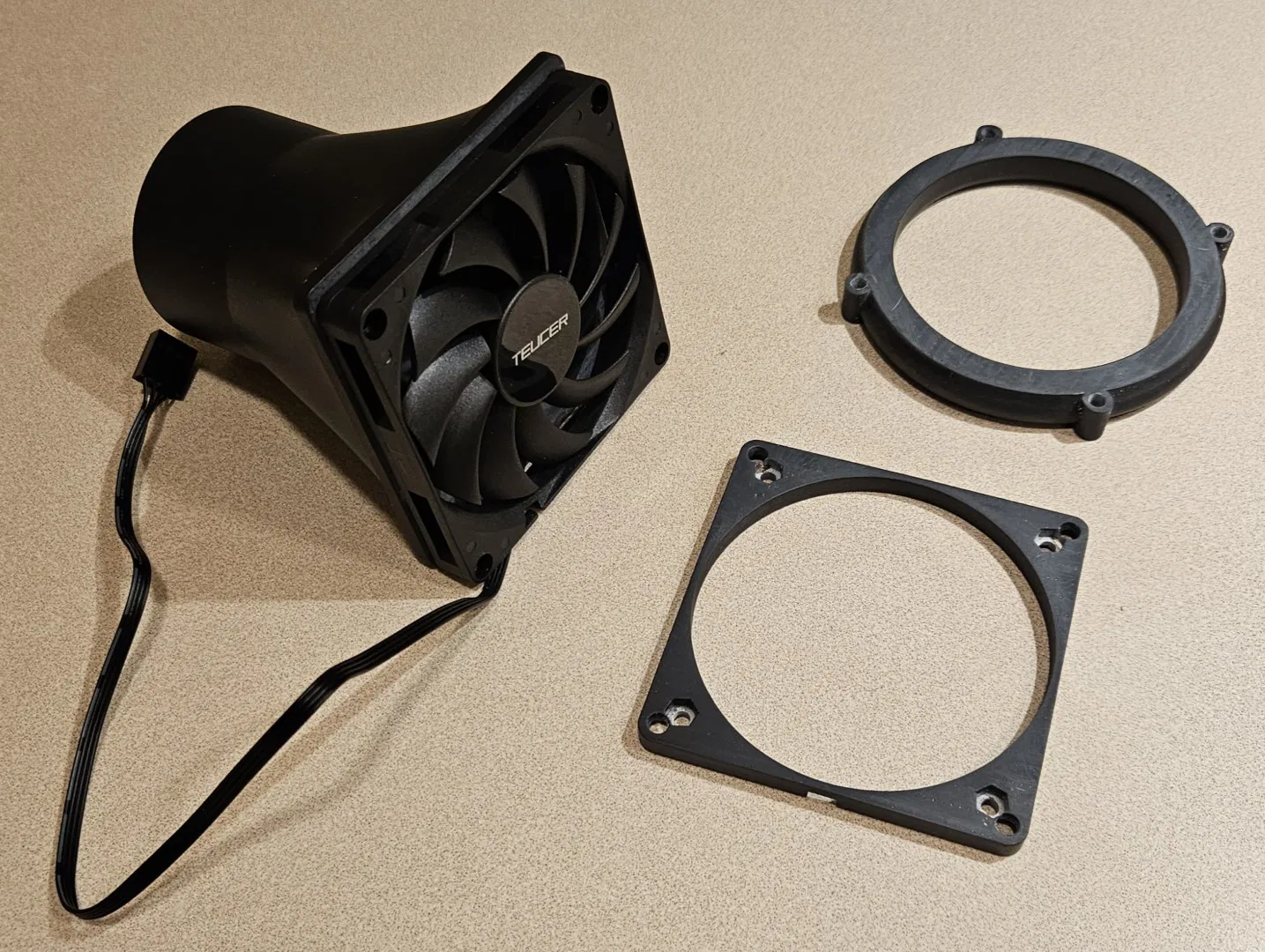

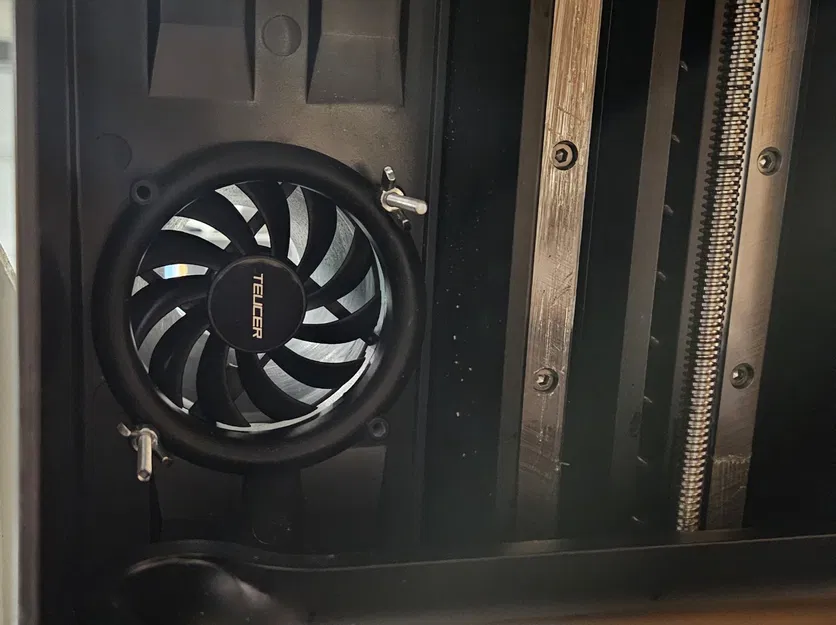

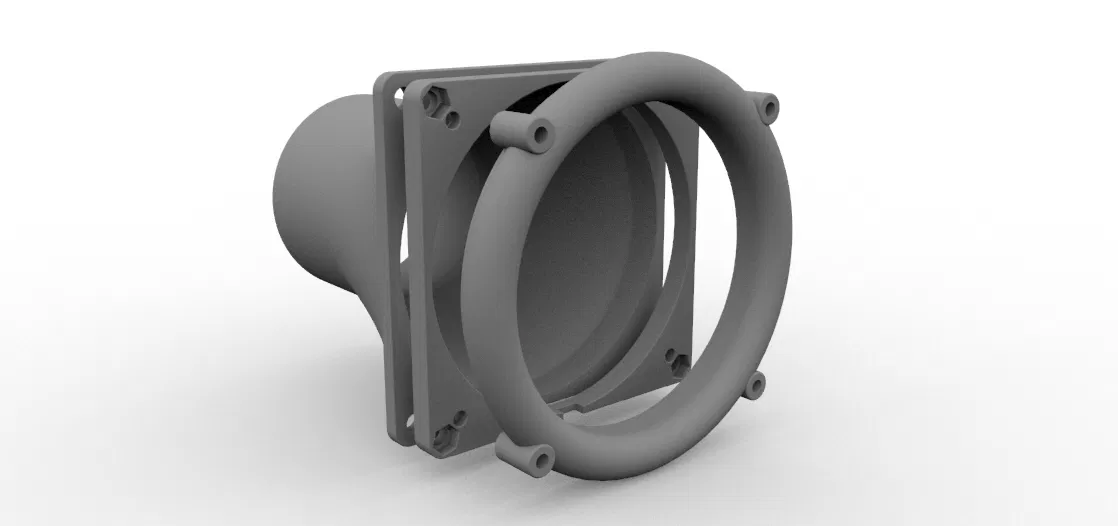

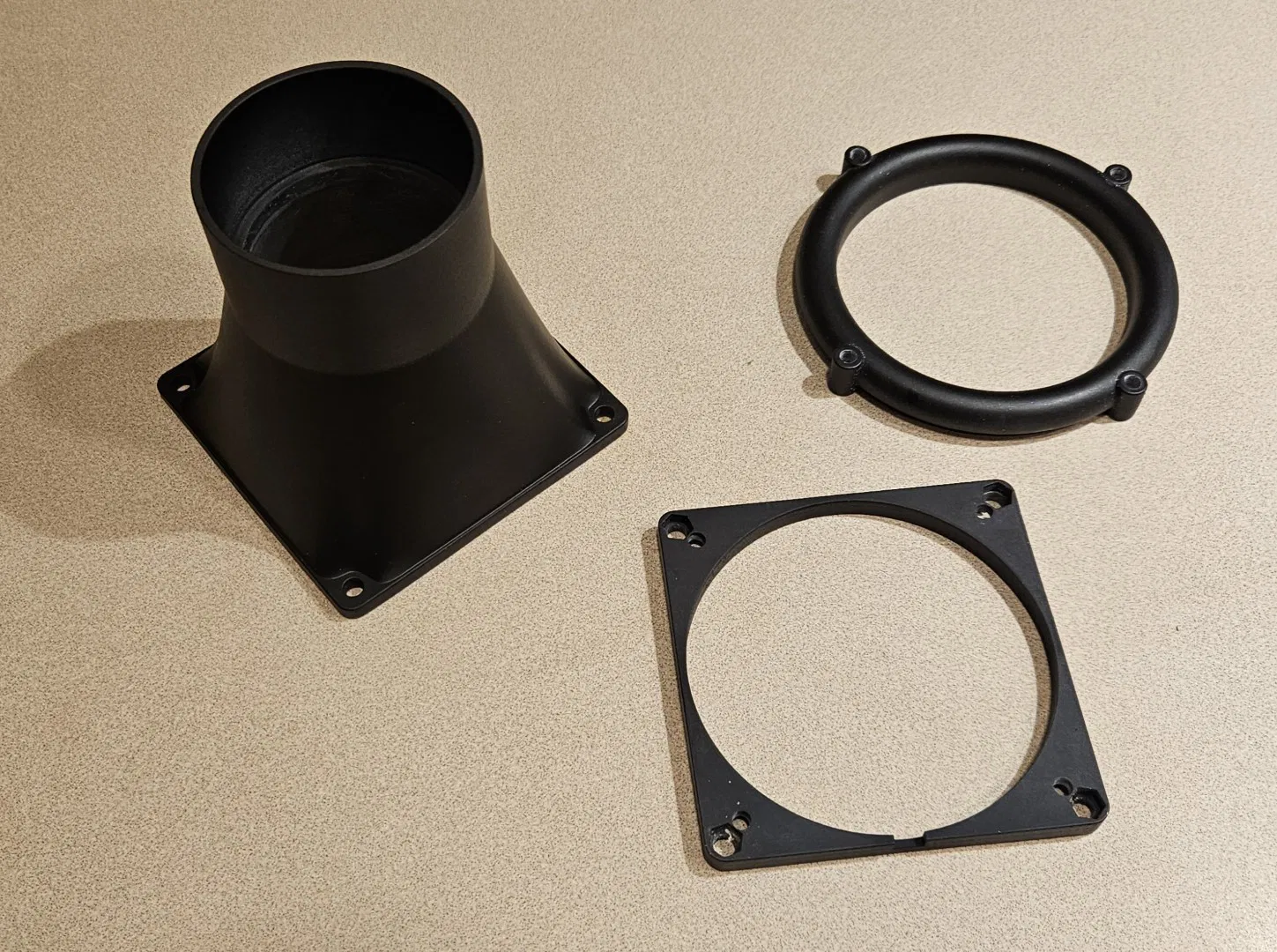

Mình thiết kế adapter quạt này cho S4U. Kích thước được canh cho quạt PC tiêu chuẩn 80mm, ôm rất khít lên cổng xả 75mm của máy in. Adapter quạt được gắn ở bên ngoài máy, bắt bulông xuyên qua các lỗ gá vào phần inlet bo góc (tùy chọn). Cụm fan & duct adapter funnel sẽ lắp xuyên qua vào tấm adapter plate.

Dùng 4x vít máy M3x22mm kèm đai ốc để gắn adapter plate và inlet (~11mm nếu không dùng inlet). Cũng dùng 4x vít máy M3x22mm để bắt quạt, giả sử quạt PC dày 10mm. Nếu dùng loại quạt khác thì chỉnh chiều dài vít cho phù hợp. Thiết kế dự định là đặt đai ốc M3 dạng captive ở cả hai mặt của adapter plate, nhưng như trong ảnh thì có thể đảo hướng, để đai ốc ở phía ngoài. Vít 6-32 cũng có thể dùng được nếu bạn nới lỗ lớn hơn một chút.

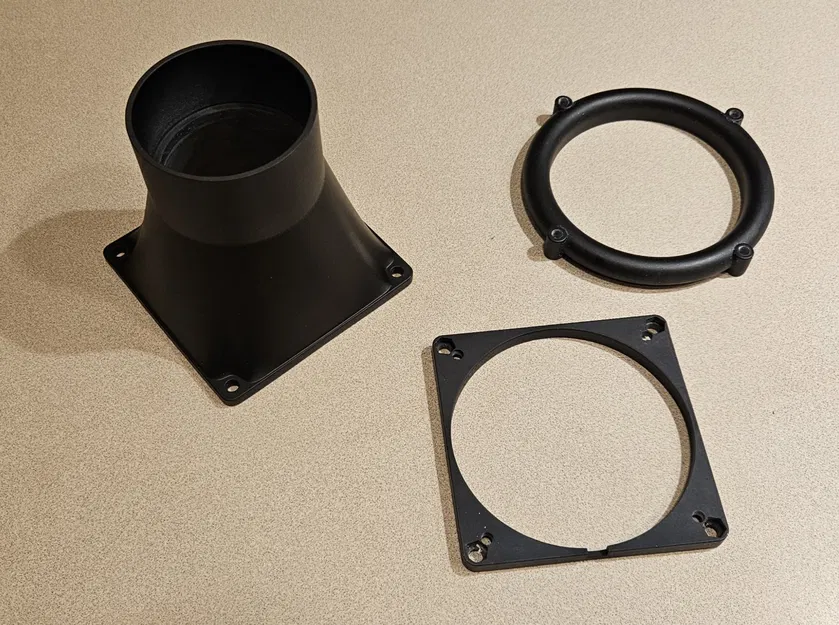

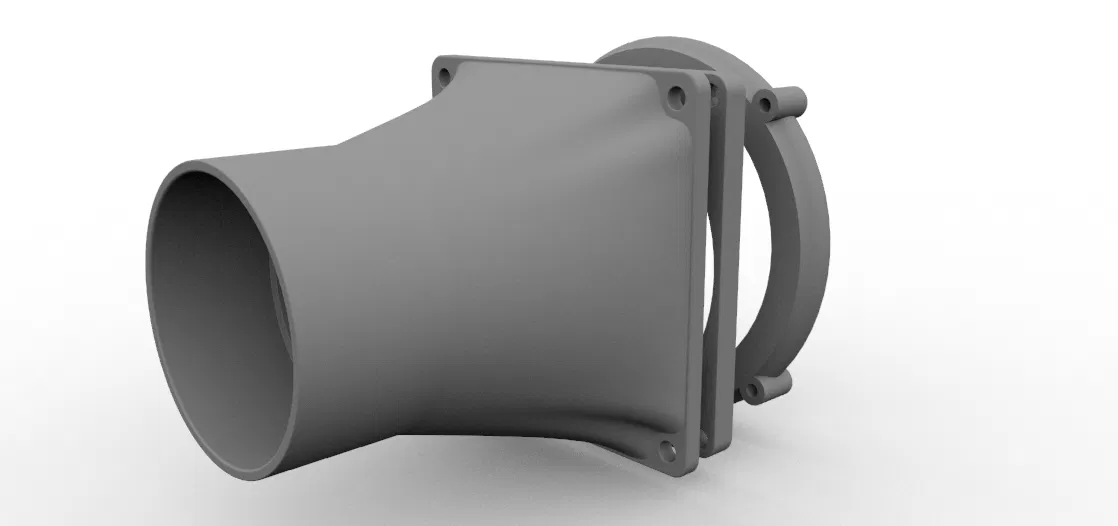

Phần duct adapter funnel có đường kính trong (ID) ngõ ra 52mm, ban đầu thiết kế để dùng ống hút bụi trung tâm (central vacuum) đường kính ngoài (OD) 2" làm ống dẫn.

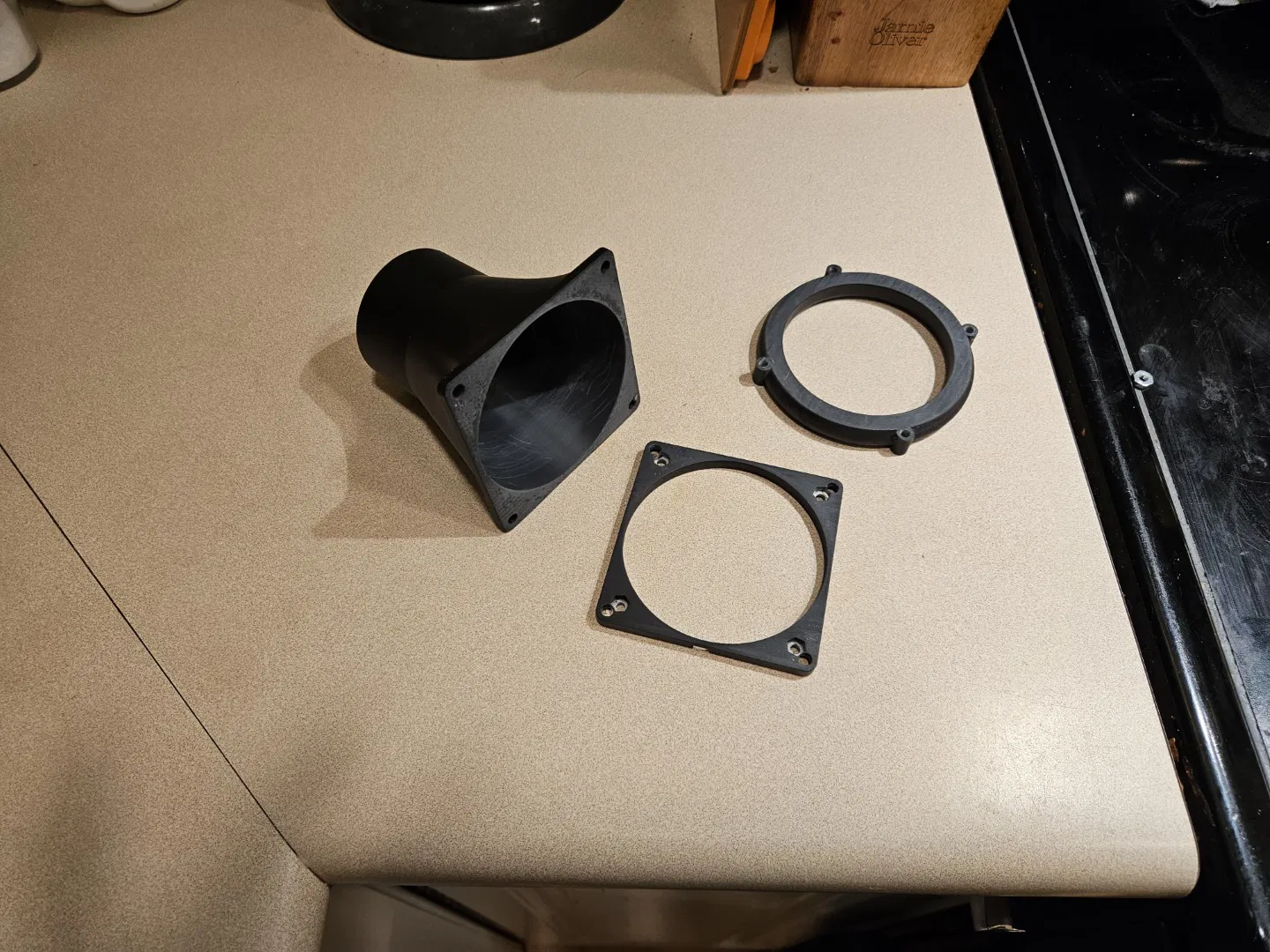

Mẫu được in SLA trên Saturn 4 Ultra, nhưng in FDM cũng có thể làm được nếu chỉnh setting phù hợp.
