Dock sạc cho Squeezebox Controller (charging dock)

Mình thấy kiếm được controller lẻ thì dễ hơn nhiều so với kiếm cái dock; mà nhiều dock có sẵn thì hoặc đã hư, hoặc sắp “đi” tới nơi. Cái này là thiết bị rất đơn giản nên cực hợp để 3D printing.

Bạn sẽ cần thêm vài món để lắp ráp:

1. Một cặp pogo pin. Mình dùng loại pogo dài 7.5mm, thân rộng 2.5mm, như vậy sẽ có độ ma sát vừa đủ để giữ tạm khi canh vị trí trước lúc dán keo. Nhỏ hơn cũng được, chỉ là bạn phải cẩn thận hơn khi canh độ sâu. Loại mình dùng mua ở đây (mình cắt ra từng cây bằng kềm cắt cạnh) nhưng chắc bạn có thể tìm chỗ rẻ hơn. https://www.amazon.com/dp/B09NKF2Y5S

2. Một USB to 5V adapter. Loại này có rất nhiều ngoài thị trường, bạn cứ chọn cái nào nhìn kích thước hợp lý và nhớ kiểm tra nó ra đúng 5V, không phải mấy mức PD voltage cao hơn. Mình dùng mẫu này, nhưng lưu ý là phải chỉnh jumper để nó xuất 5V; chắc bạn cũng có thể tìm chỗ khác mua loại chỉ 5V sẽ tiện hơn. https://www.amazon.com/dp/B0DBPP52FD?th=1

3. Keo để cố định vĩnh viễn mấy cái pin. Mình dùng keo nến (hot glue), nhưng keo loại “độn”/lấp đầy tốt nào cũng được (epoxy, v.v.). Thật ra không cần lực bám quá cao, chỉ cần giữ pin đứng yên là ổn.

4. Một ít dây điện nếu USB adapter của bạn không có sẵn dây đuôi để hàn.

5. Mỏ hàn và thiếc hàn.

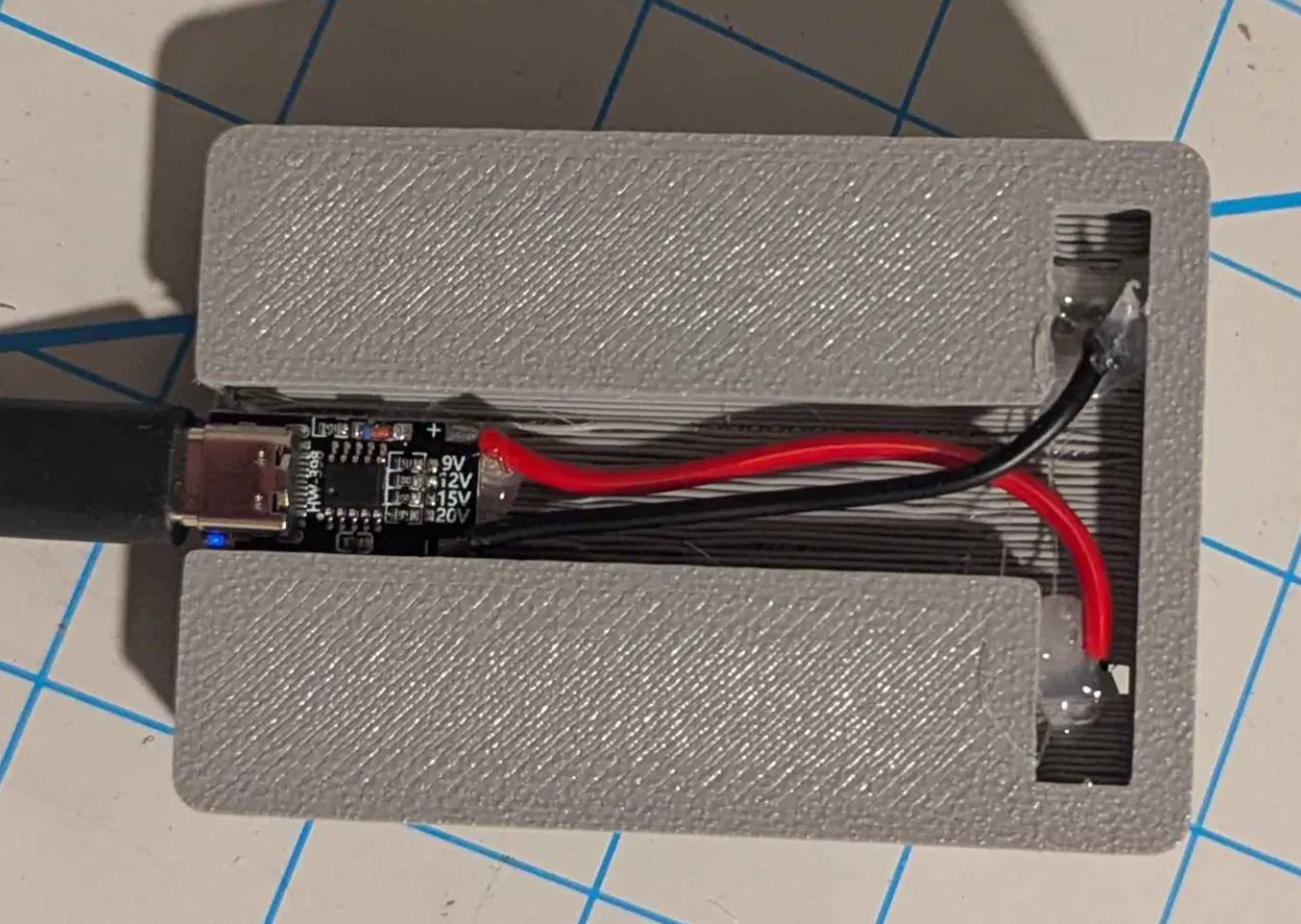

Lắp đặt khá đơn giản. Nhớ đấu đúng cực. Khi để dock hướng về phía bạn, cực dương (positive) nằm bên phải, cực âm (negative) nằm bên trái (ví dụ: dương ở phía nút “next”). Hàn USB adapter vào phía không phải pogo của pin, rồi mới đưa pin vào lỗ.

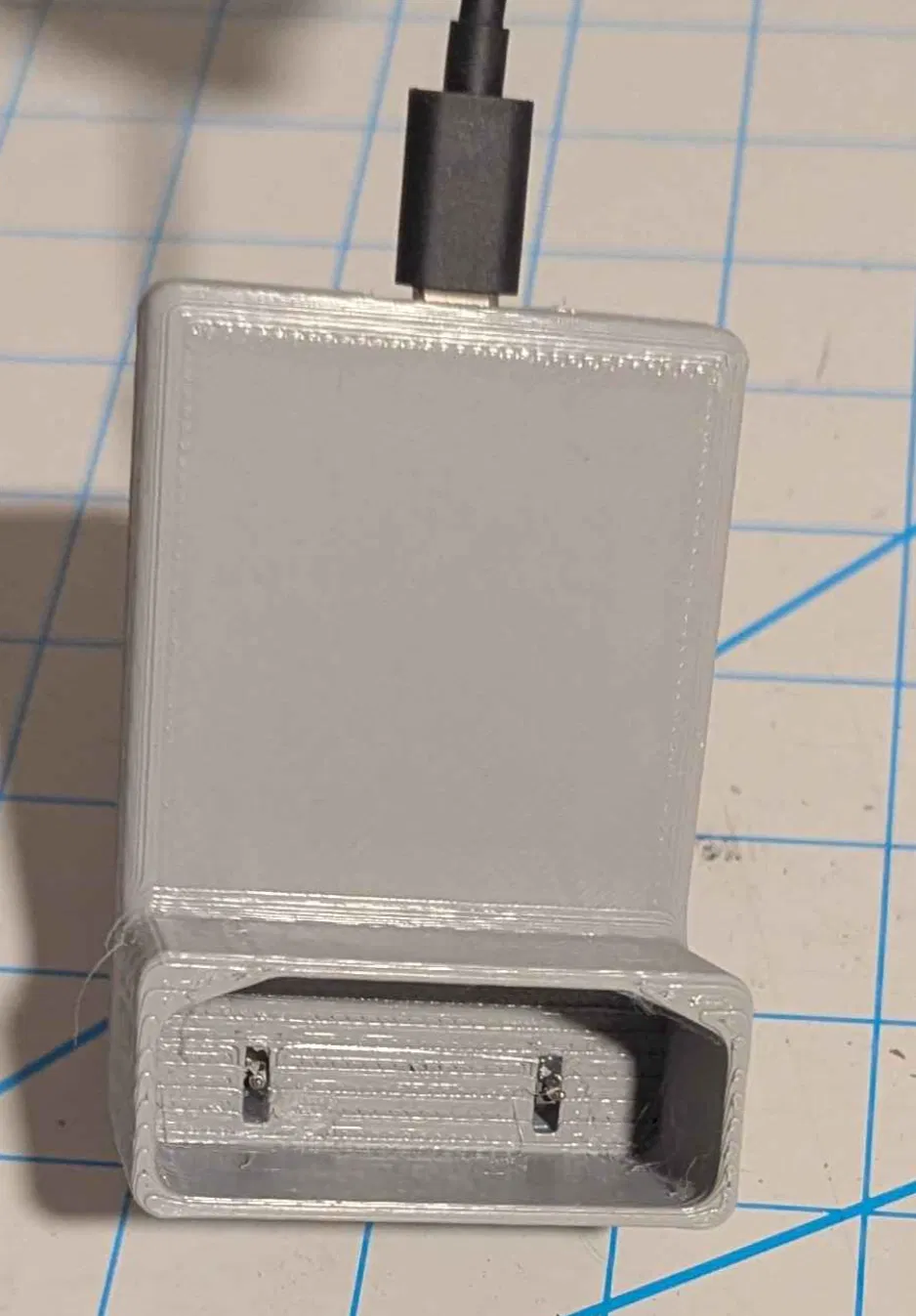

Mình lắp pin vào sâu hơn mức tối đa, rồi dùng remote để đẩy pin xuống đúng độ sâu (tức là nhét pin vào hơi quá tay, rồi đặt remote vào dock và ấn xuống tới khi chạm đáy. Chỉnh lại pin nào bị xoay, rồi lặp lại đến khi bạn thấy nó ngồi chuẩn.) Với cách này thì độ ma sát sẽ đủ để pin nằm ở trạng thái thụt hết.

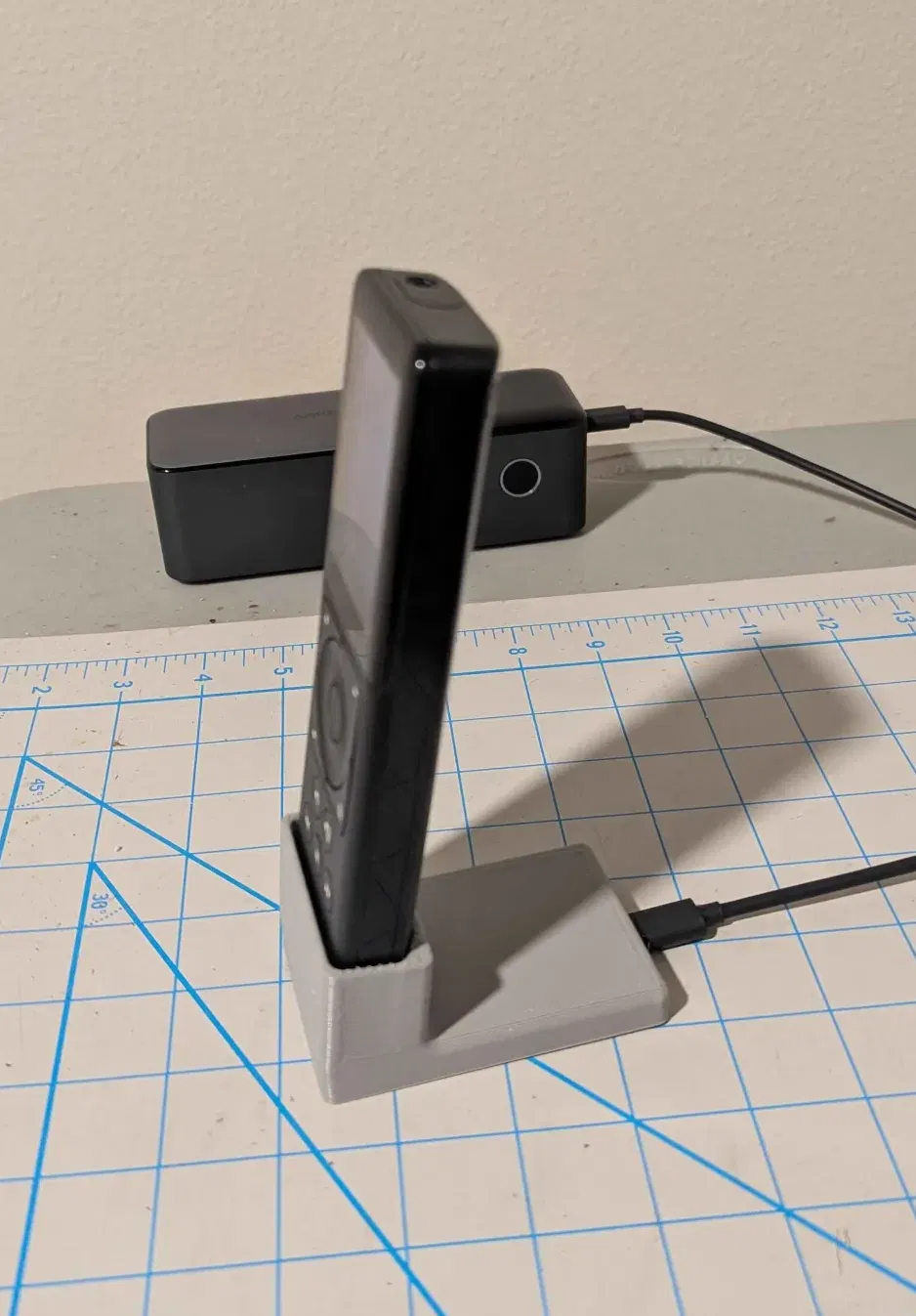

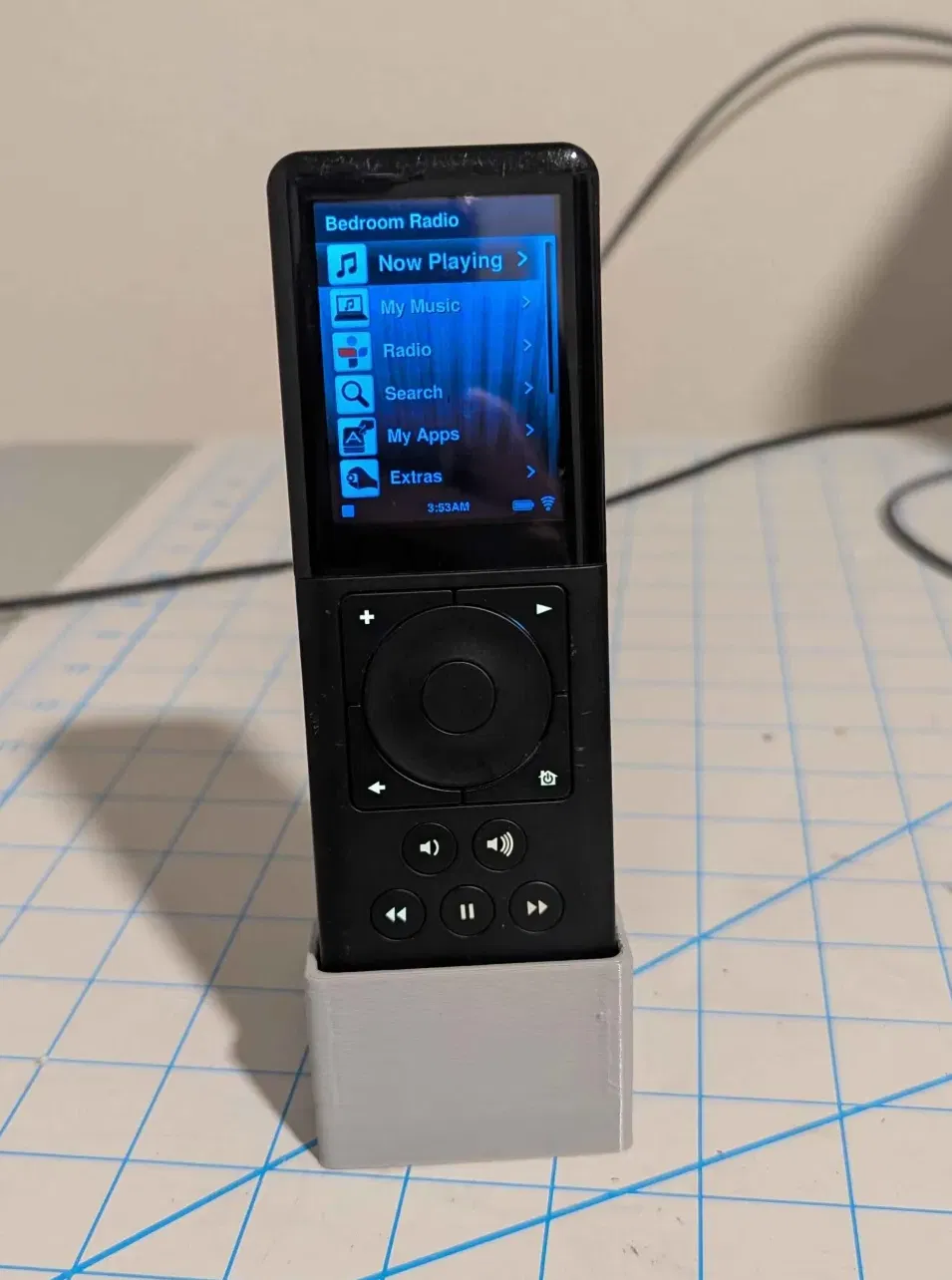

Khi đã ưng vị trí pin, dán keo cố định và dùng thôi. Một số dây USB có thể thò ra thấp hơn đáy dock, nên bạn có thể dán thêm chân cao su phía dưới để nâng dock lên chút, đồng thời giúp nó đỡ trượt trên bàn.

Mình có kèm luôn file STEP nếu ai cần. Xin lỗi vì bản in ví dụ nhìn hơi tệ: ngoài trời đang lạnh quá nên mình không có chà nhám với sơn được, với lại PLA đang “cà khịa” khi mình đặt máy in trong garage 5°C.
