Vỏ Snap-Fit cho Case for CrowPanel 2.13" Epaper

Vỏ Snap-Fit cho CrowPanel ESP32 E-Paper (2.13")

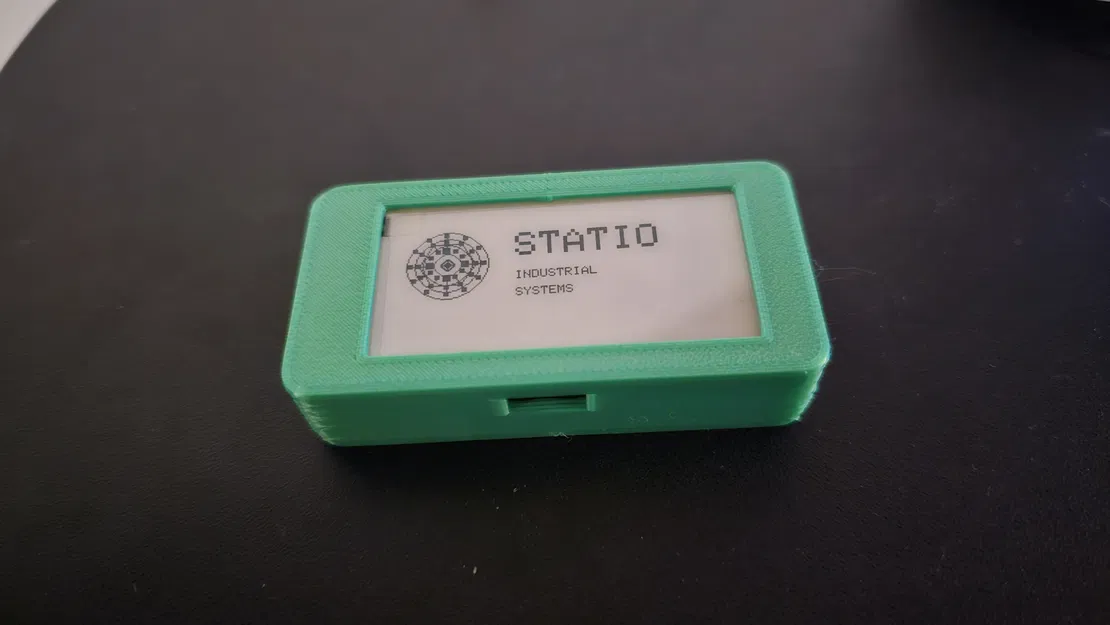

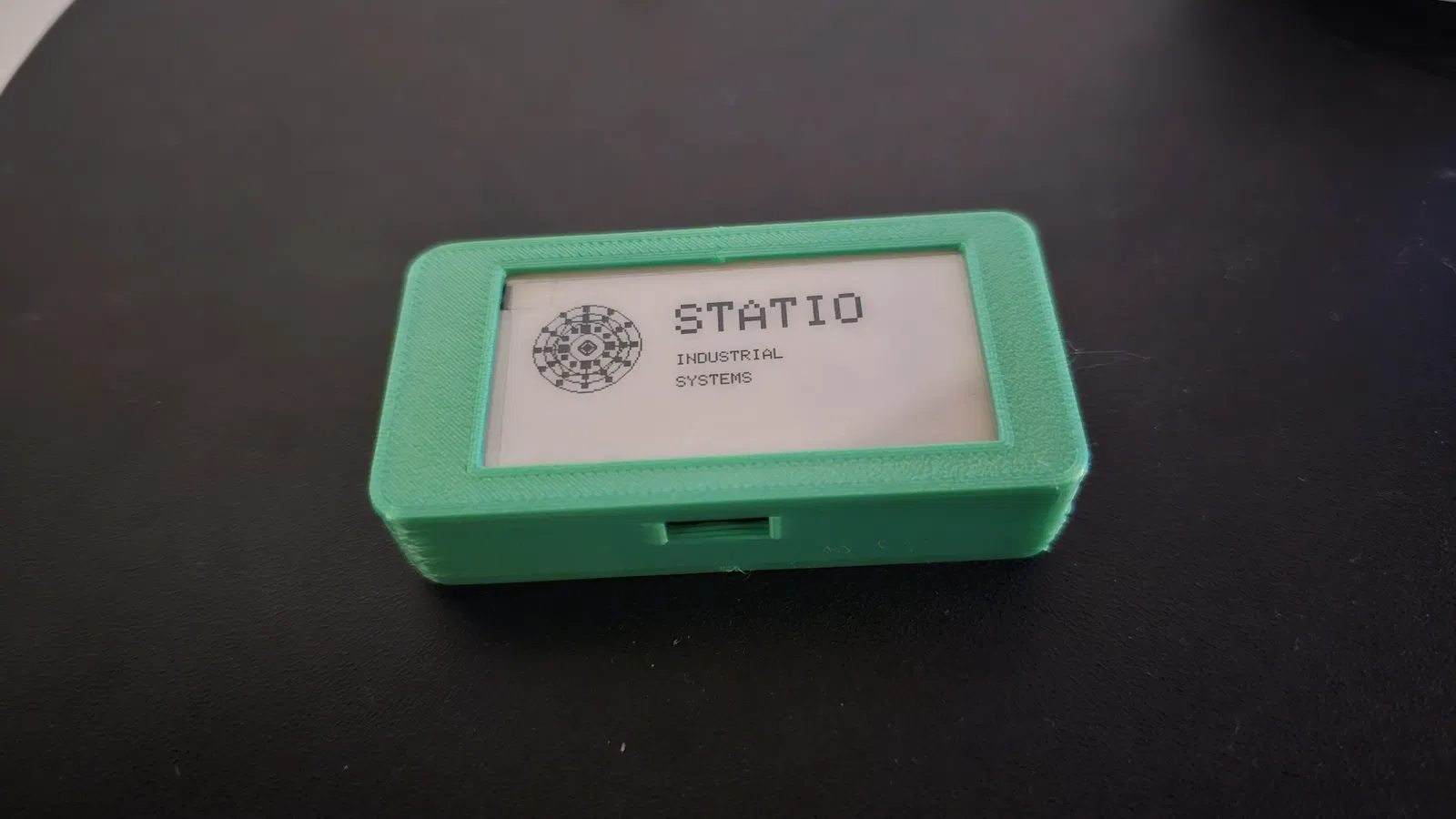

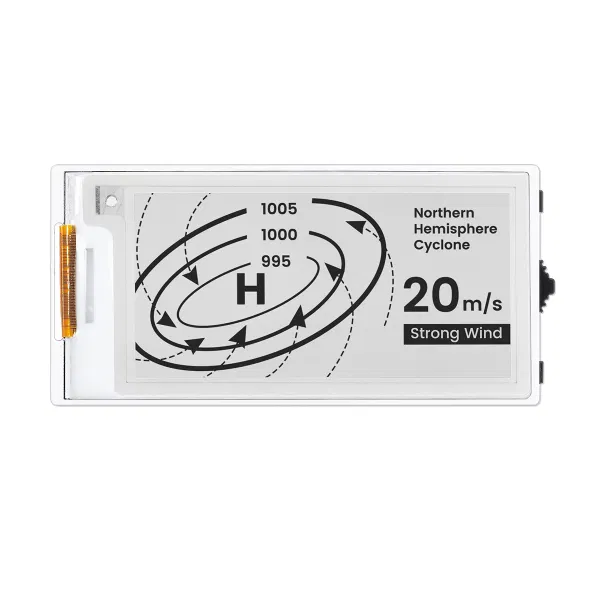

Một bộ vỏ bảo vệ 2 mảnh được thiết kế chuẩn xác cho CrowPanel ESP32 E-Paper HMI 2.13-inch. Thiết kế theo kiểu “sandwich” với thân chính và nắp lưng chắc chắn, tối ưu riêng cho phần viền (bezel) bất đối xứng của màn e-Paper 2.13".

🛠 Tính năng nổi bật

• Lắp ráp không cần dụng cụ: Tích hợp chốt với khớp khóa dạng cầu (spherical locking joints). Vỏ bấm khớp chắc chắn, không cần ốc hay keo.

• Canh khớp chính xác: Có bậc định vị bên trong (rim) giúp nắp lưng không bị xê dịch và đảm bảo kín bụi.

• Viền bất đối xứng: Kích thước cửa sổ tùy biến ($6.0mm$ bên trái, $8.0mm$ bên phải) để canh đúng vùng hiển thị của màn CrowPanel.

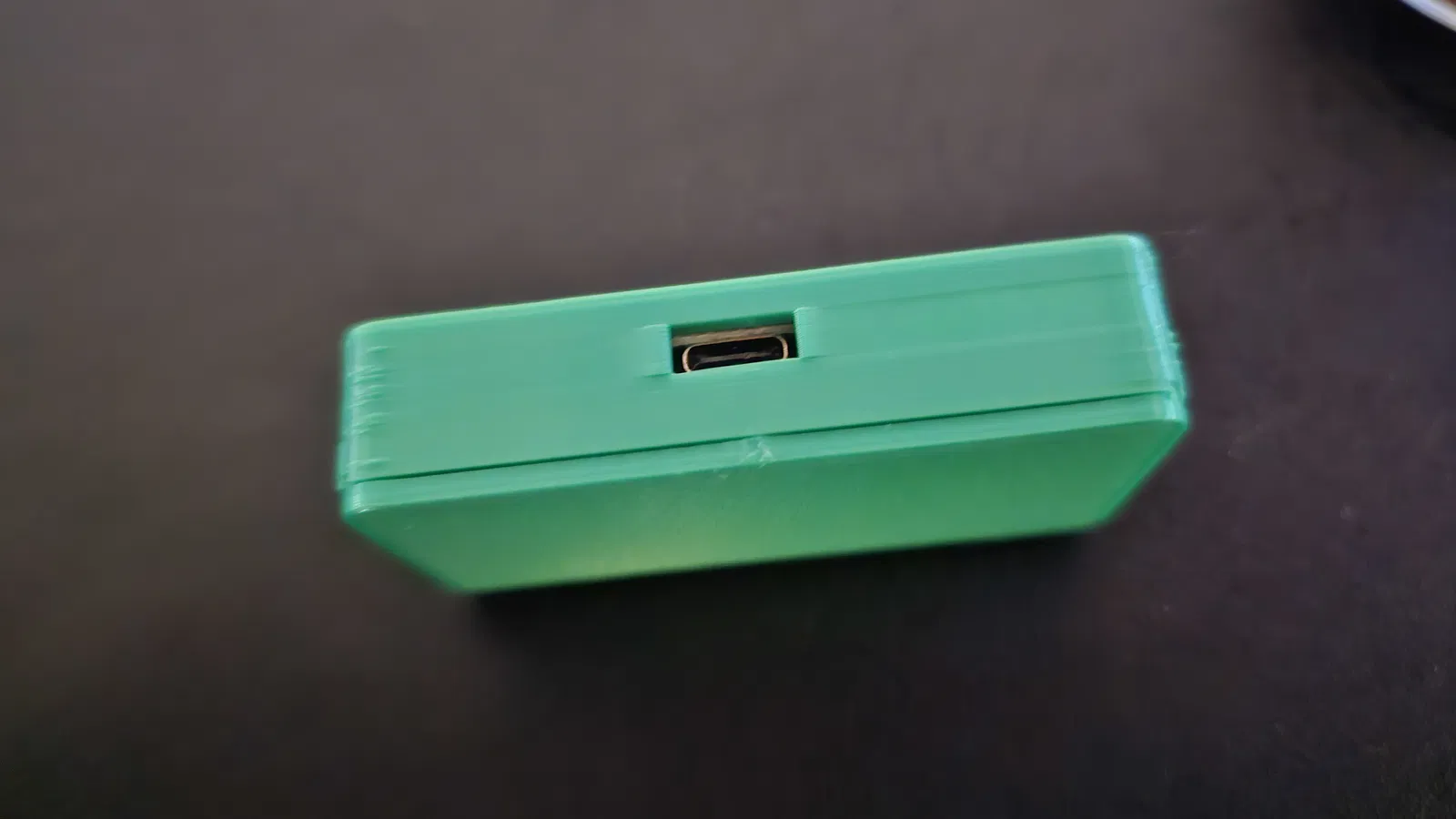

• Chừa cổng USB-C: Khoét lỗ chuẩn để sạc và nạp chương trình dễ dàng mà không cần tháo vỏ.

• Gọn nhẹ: Độ dày thành tối giản ($2.0mm$) và viền trước mỏng ($0.8mm$) để thiết bị vẫn dễ bỏ túi.

🖨 Thiết lập in

• Vật liệu: PLA (khuyến nghị cho độ căng snap-fit) hoặc PETG.

• Layer Height: 0.2mm là phù hợp cho dung sai của chốt.

• Supports: Không cần. Model được thiết kế để in phẳng trên bed.

• Wall Count: 3 perimeters để chốt cứng cáp hơn.

• Hướng đặt: * In Main Body úp mặt xuống.

  • In Back Cover với phần chốt hướng lên trên.

📐 Thông số kỹ thuật (dựa trên OpenSCAD)

• Kích thước trong: $66.0 \times 31.0 \times 12.5$ mm (cộng thêm khoảng hở).

• Độ dày thành: $2.0$ mm.

• Dung sai snap: $0.25$ mm (thiết kế để bấm khít, nghe “click”).

🚀 Cách lắp ráp

1. Đặt module CrowPanel vào Main Body (canh màn hình nằm giữa cửa sổ).

2. Canh Back Cover sao cho phần khoét USB-C trùng với bo mạch.

3. Ấn đều 4 góc cho tới khi nghe chốt “click” vào vị trí.
