Bộ gắn cửa 2 quạt 120mm cho tủ server (thiết kế tách đôi)

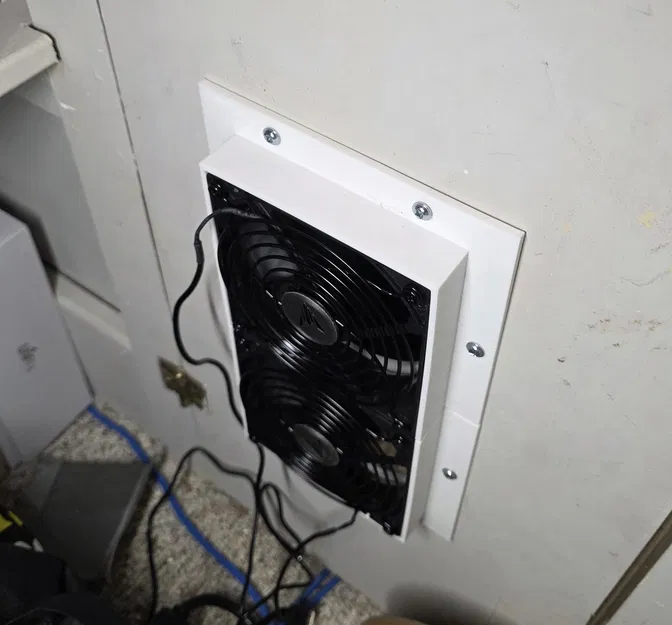

Đây là một bộ ngàm (mount) dạng mỏng, kiểu modular cho 2 quạt 120mm (thiết kế riêng cho AC Infinity Multifan S3-P / S7-P) để tạo luồng gió chủ động cho tủ server hoặc tủ AV.

Thiết kế để in vừa trên bàn in tiêu chuẩn 210x210mm (như Prusa MK3/MK4) bằng cách chia phần housing thành 2 nửa ăn khớp với nhau.

Tính năng nổi bật:

• Thiết kế tách đôi (Split Design): Model được chia làm 2 nửa để in vừa các bàn in phổ thông (Prusa MK3/MK4/Ender 3) mà không cần máy in công nghiệp khổ lớn.

• Không cần support: Thiết kế để in úp mặt xuống, không cần vật liệu support.

• Gờ bắt vít tích hợp (Integrated Flange): Có gờ bắt vít 20mm chắc chắn để cố định lên cửa gỗ/MDF.

• Viền che lỗ cắt (Hidden Cutout): Mặt ốp phủ ra ngoài phần lỗ cắt của cửa khoảng ~2.5mm mỗi phía để che các đường cưa/cắt bị xấu.

Vì sao phải tách đôi? Một bộ mount 2 quạt 120mm kèm gờ bắt vít thường vượt quá giới hạn bề ngang 250mm của nhiều máy in. Thiết kế này in theo dạng một “nửa-module”. Bạn in 2 lần, xoay bản thứ hai 180°, rồi ghép lại để gặp nhau ở giữa tạo thành một khối chắc chắn.

Hướng dẫn in (Print Instructions)

• Rafts: Không

• Supports: Không (đặt hướng in úp mặt xuống)

• Resolution: 0.20mm (ưu tiên độ bền)

• Infill: 15% - 20% Grid hoặc Gyroid

• Filament: PLA dùng ổn cho đa số hướng hút gió vào. Dùng PETG nếu thổi/thoát khí nóng (>40°C).

• Ghi chú: Bắt buộc phải in file này 2 lần. Trong slicer, xoay bản thứ hai 180° để hai đầu hở quay vào nhau.

Phần cứng (Hardware)

• 2x quạt 120mm (thiết kế cho AC Infinity Multifan S3-P / S7-P, nhưng quạt PC 120mm tiêu chuẩn vẫn vừa).

• 8x bu lông + ê-cu M4 (dài khoảng 35mm) để bắt quạt vào housing đã in.

• 10x vít gỗ (No. 8 hoặc tương đương, đầu bằng/flat head) để bắt lên cửa.

Hướng dẫn lắp đặt (Installation Guide)

1. Cắt cửa: Cắt một lỗ chữ nhật trên cửa tủ kích thước khoảng 115mm (rộng) x 235mm (cao).

2. Lắp ráp: Bắt 2 quạt vào 2 nửa đã in. Chính 2 cái quạt sẽ đóng vai trò “cầu nối” giúp giữ hai phần in dính cứng với nhau.

3. Bắt lên cửa: Đưa cụm này vào lỗ đã cắt và bắt vít gờ flange vào cửa.
