Centauri Plate Vault | Lưu trữ PEI modular cho Elegoo Centauri Carbon

Chức năng:

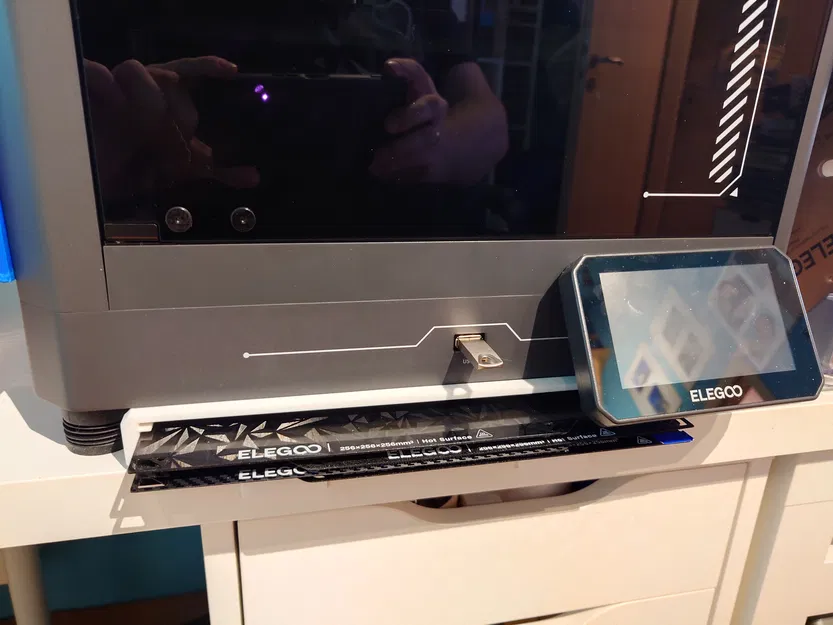

Centauri Plate Vault là giải pháp lưu trữ nằm ngang được thiết kế chuẩn xác để chứa tối đa 5 tấm PEI build plate. Mẫu này được tối ưu riêng để tận dụng khoảng trống bên dưới Elegoo Centauri Carbon (khi gắn chân chống rung), biến phần diện tích thường bị bỏ phí thành khu vực lưu trữ gọn gàng. Các tấm được xếp dọc theo chiều đứng với khoảng hở đủ để bảo vệ lớp phủ bề mặt, trong khi tổng thể vẫn giữ kích thước gọn.

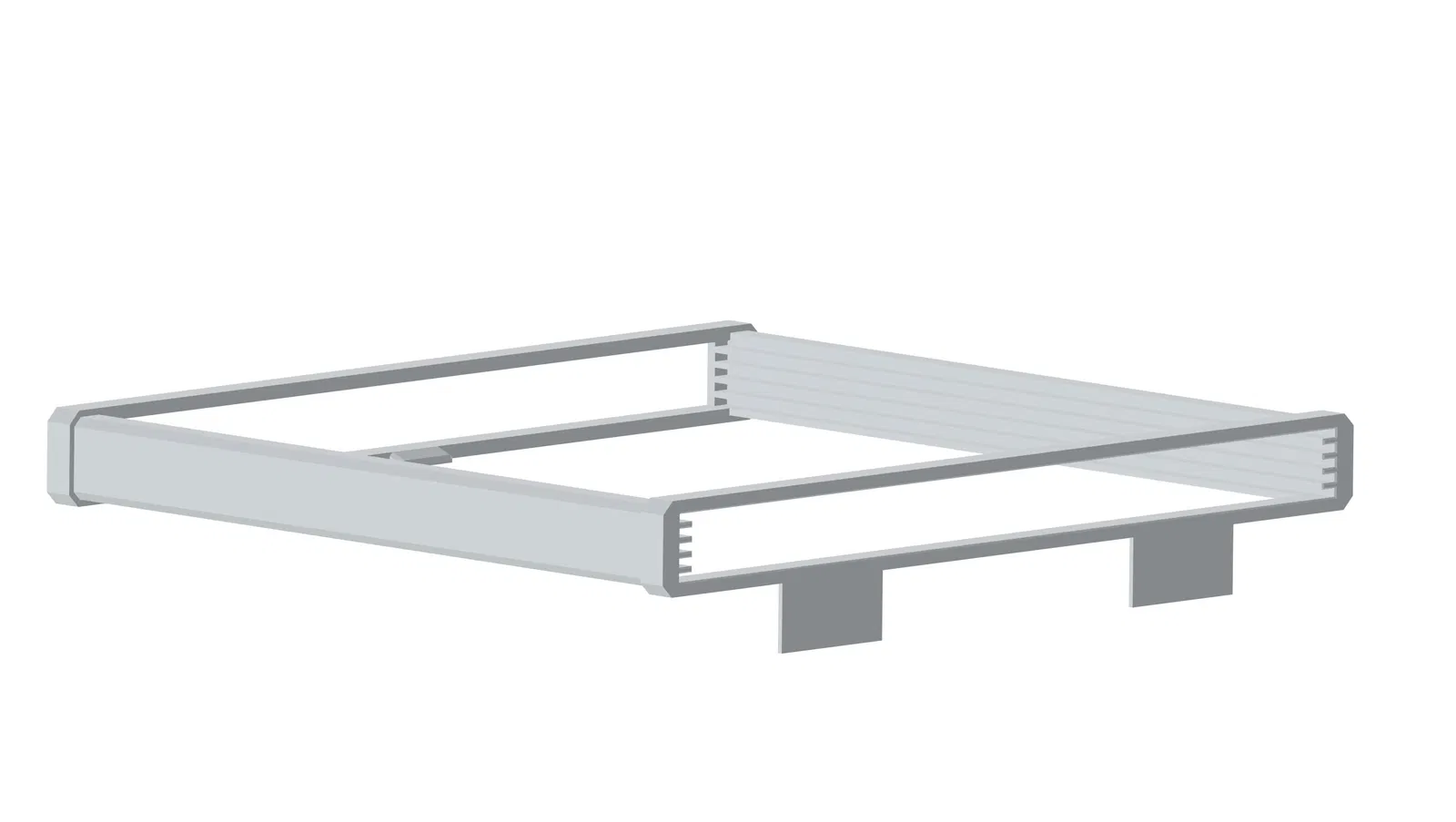

Thành phần:

• 2x Side Rails: Hai chi tiết giống nhau, có tích hợp rãnh snap-channel.

• 1x Rear Frame: Có chặn sau (backstop) tăng cứng và một ramp dẫn vào để canh thẳng tấm plate.

• 1x Front Frame: Có hai gờ giữ dọc (vertical retention flanges) để hạn chế cụm bị xô lệch.

Thông số kỹ thuật & tham số in:

• Kích thước plate mục tiêu: 259 mm x 261 mm (chuẩn Centauri Carbon).

• Vật liệu: PLA (khuyến nghị màu trắng hoặc màu tương phản cao để dễ nhìn).

• Đường kính nozzle: 0.4 mm.

• Layer height: 0.12 mm (tối ưu cho dung sai snap-fit chính xác).

• Infill: 100% (bắt buộc để đủ cứng và bền mối ghép).

• Supports: 0% (thiết kế tự đỡ hoàn toàn).

• Quản lý khay in: Front Frame và Rear Frame cần xoay 45 độ (chéo) để vừa trong thể tích in 256mm.

• Lưu ý hậu xử lý: Đừng gỡ chi tiết khi build plate còn nóng. Hãy để nguội về nhiệt độ phòng để các chi tiết dài không bị biến dạng nhiệt lúc tháo.

Hướng dẫn lắp ráp:

Hệ này dùng kiến trúc snap-in không cần phần cứng.

1. Xác định các ngàm/khớp cắm (slot connectors) trên Side Rails.

2. Ấn Rear Frame vào các khe phía sau của Side Rails cho đến khi nghe tiếng “click” là đã khớp.

3. Làm tương tự với Front Frame. Side Rails đối xứng nên lắp theo hướng nào cũng được.

Vật liệu bổ sung:

• Tuỳ chọn: 2 miếng băng keo hai mặt. Có thể dán lên các gờ phía trước để neo vault xuống mặt bàn, giảm trượt ngang và giúp cụm đứng yên khi thay plate thường xuyên.

Tính năng nổi bật:

• Tích hợp dưới gầm máy: Canh đúng chiều cao cho chân phụ kiện (accessory feet) của Centauri Carbon.

• Rear Ramp tự dẫn hướng: Hình học bên trong giúp dẫn tấm build plate vào khe, hạn chế bị vướng.

• Gờ chống trượt: Hai “cờ” phía trước hoạt động như chặn vật lý tì vào mép bàn hoặc khung máy, tránh bị đẩy lùi về sau khi đưa plate vào.

• Lắp không cần dụng cụ: Dung sai được thiết kế để ghép cứng, bền lâu mà không cần ốc hay keo.

Ứng dụng:

Mục đích chính là sắp xếp và bảo vệ nhiều bề mặt in (PEI, PEO, PET, hoặc Textured) cho Elegoo Centauri Carbon. Đồng thời cũng tương thích với các tấm plate bên thứ ba theo đúng form 259x261 mm.
