Khớp nối ống hút bụi nam châm Felder Hammer A3-31 120mm

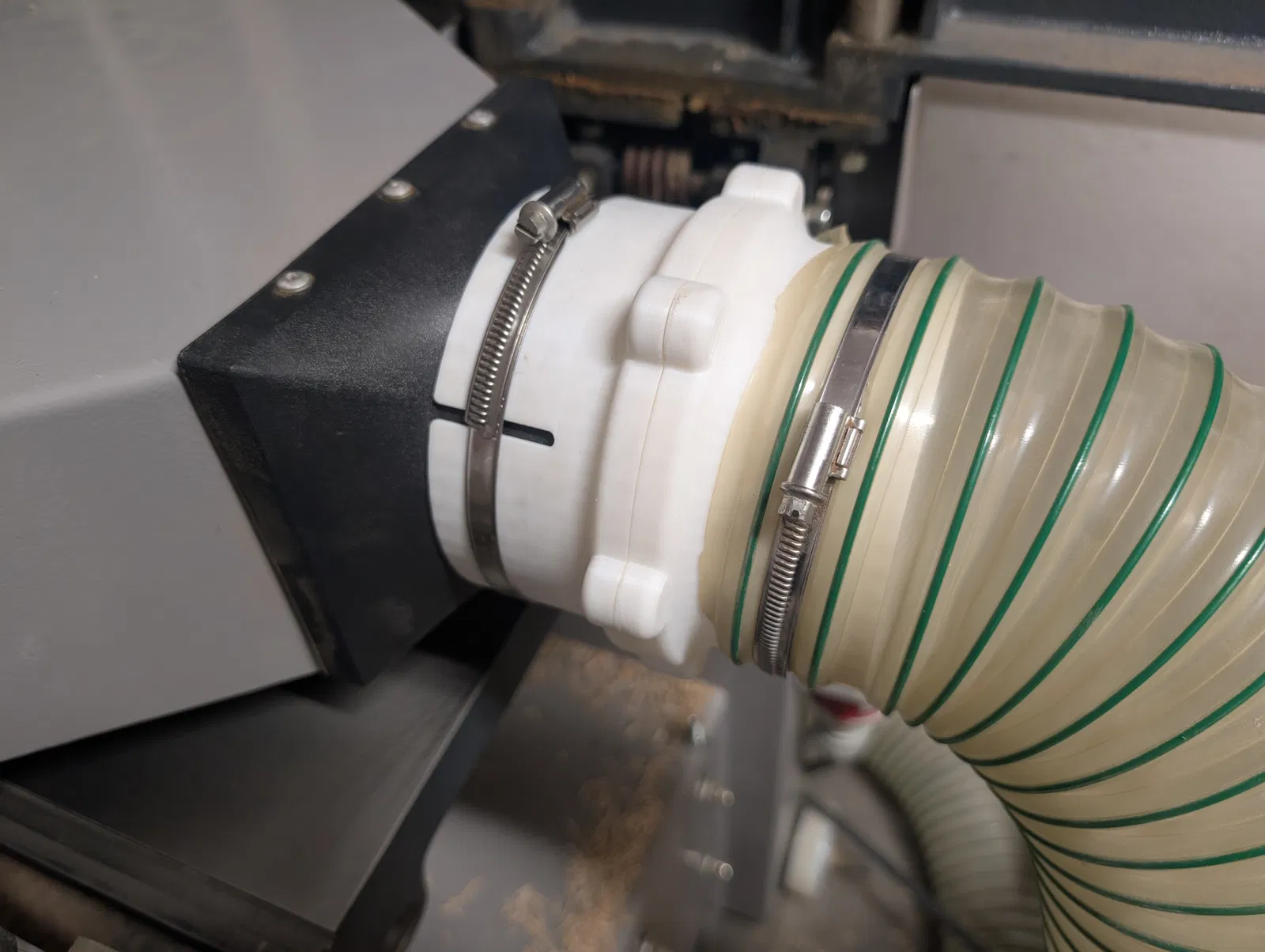

Mình làm cái coupler này cho hệ thống hút bụi của máy Felder Hammer A3-31 (jointer/planer). Mục đích chính là muốn tự thiết kế một món của riêng mình vì mình thích vẽ/thiết kế đồ :-)

Mẫu này được thiết kế kiểu có insert để dán (glue-in insert), nên lúc in chỉ cần support nhỏ ở phía trong. Insert có thể dán ở bên nào của khớp nối cũng được, tuỳ bạn thôi :-)

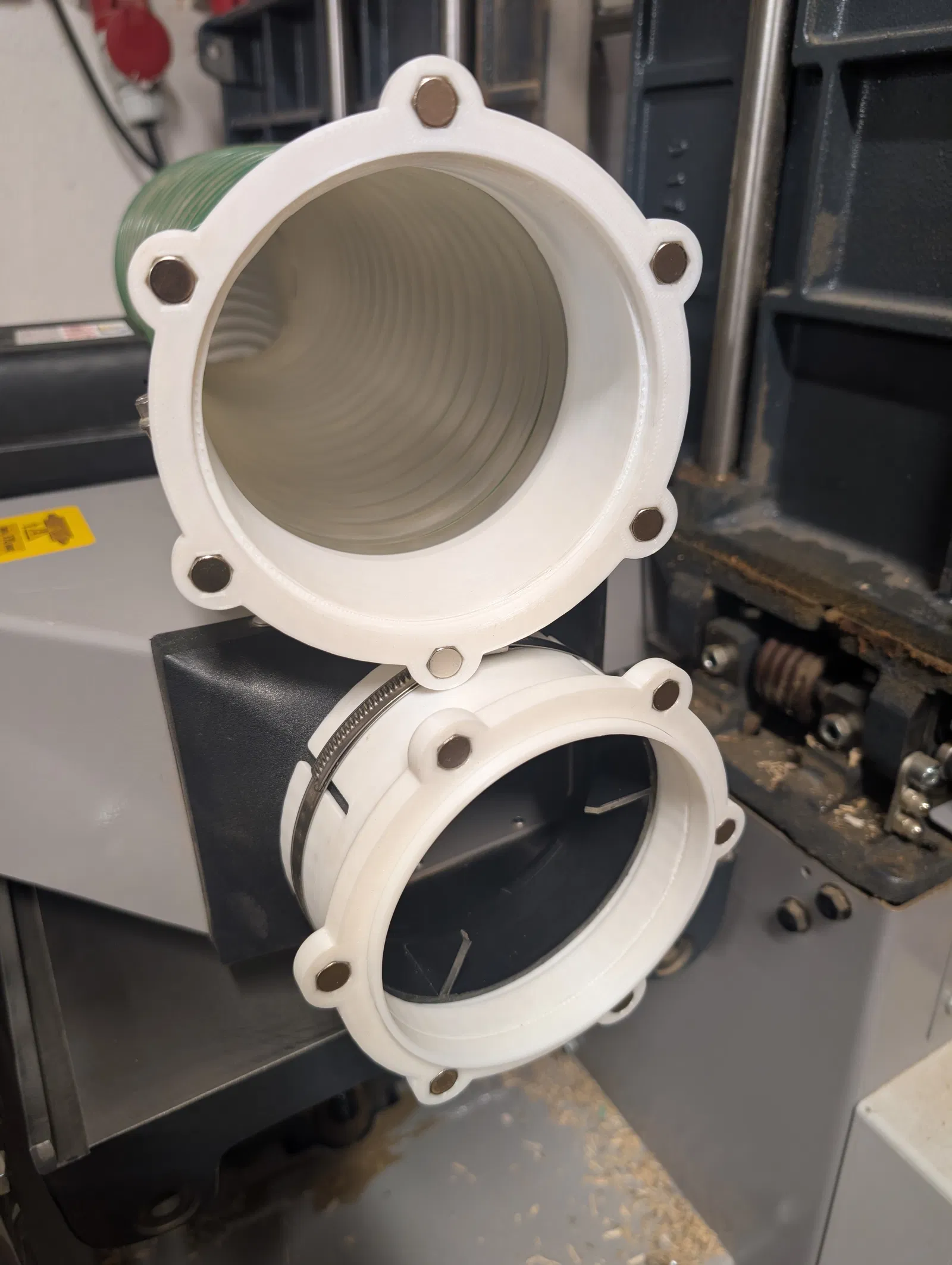

Nam châm dùng trong mẫu là neodymium, kích thước: đường kính 10mm x dày 5mm. Lỗ để gắn nam châm là dạng lục giác để dễ lắp và cũng làm sâu hơn một chút, nên đừng ép nam châm xuống quá sâu (canh cho mặt nam châm ngang phẳng với mặt bích/flange). Mình khuyên dùng keo epoxy 2 thành phần để bám chắc.

In bằng PLA thường, đầu phun HF0.4mm, chiều cao lớp 0.25mm.
