Tai gắn rack cho switch 2.5G và media converter SODOLA 10G SFP

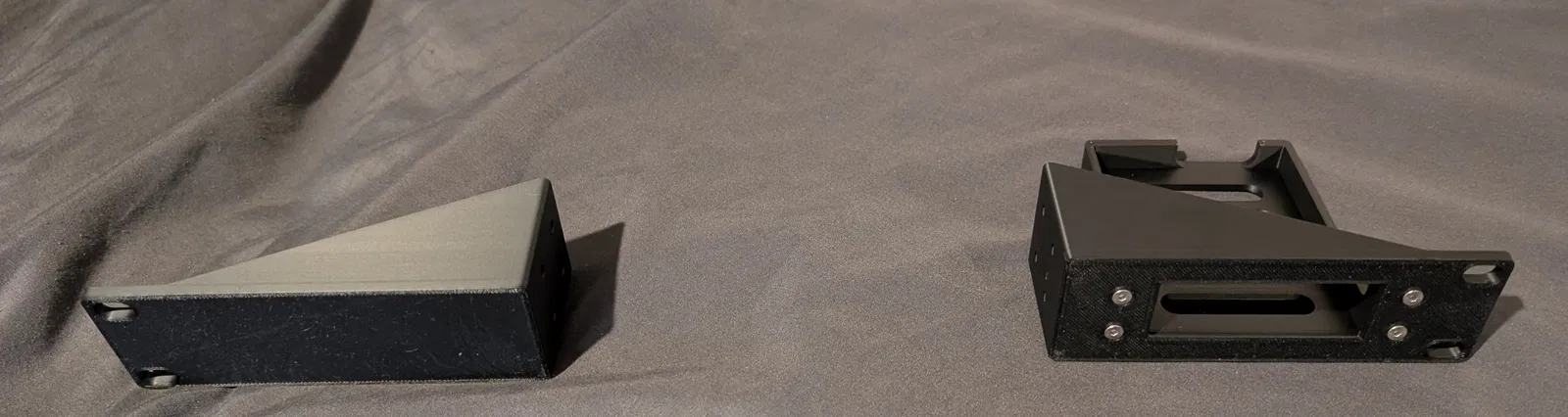

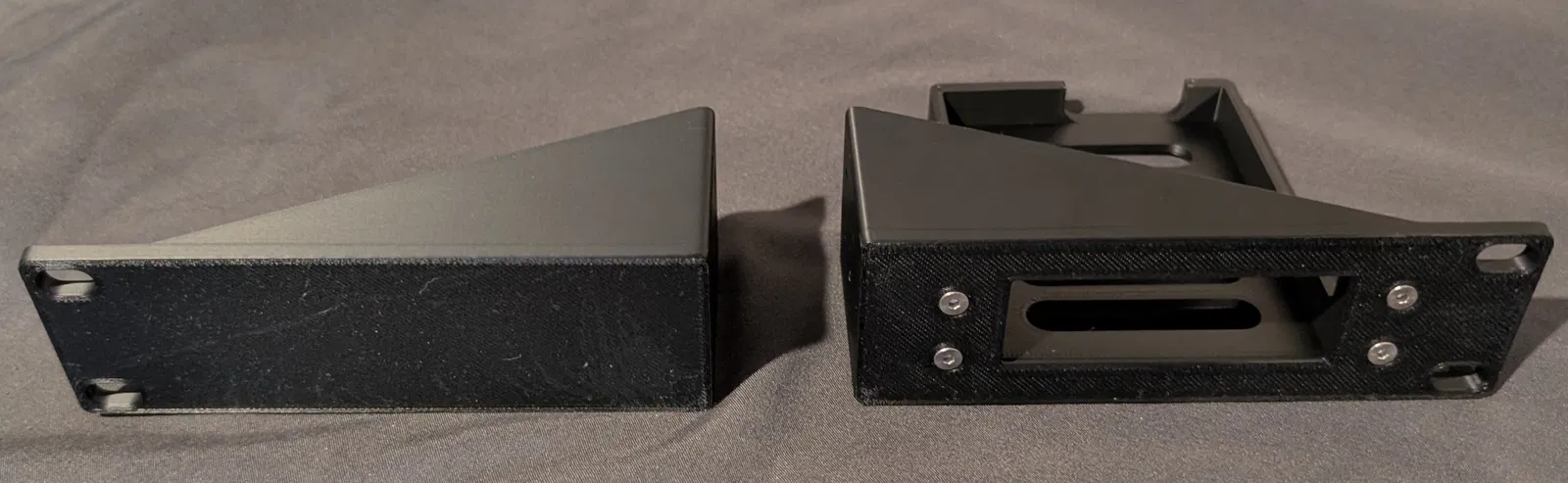

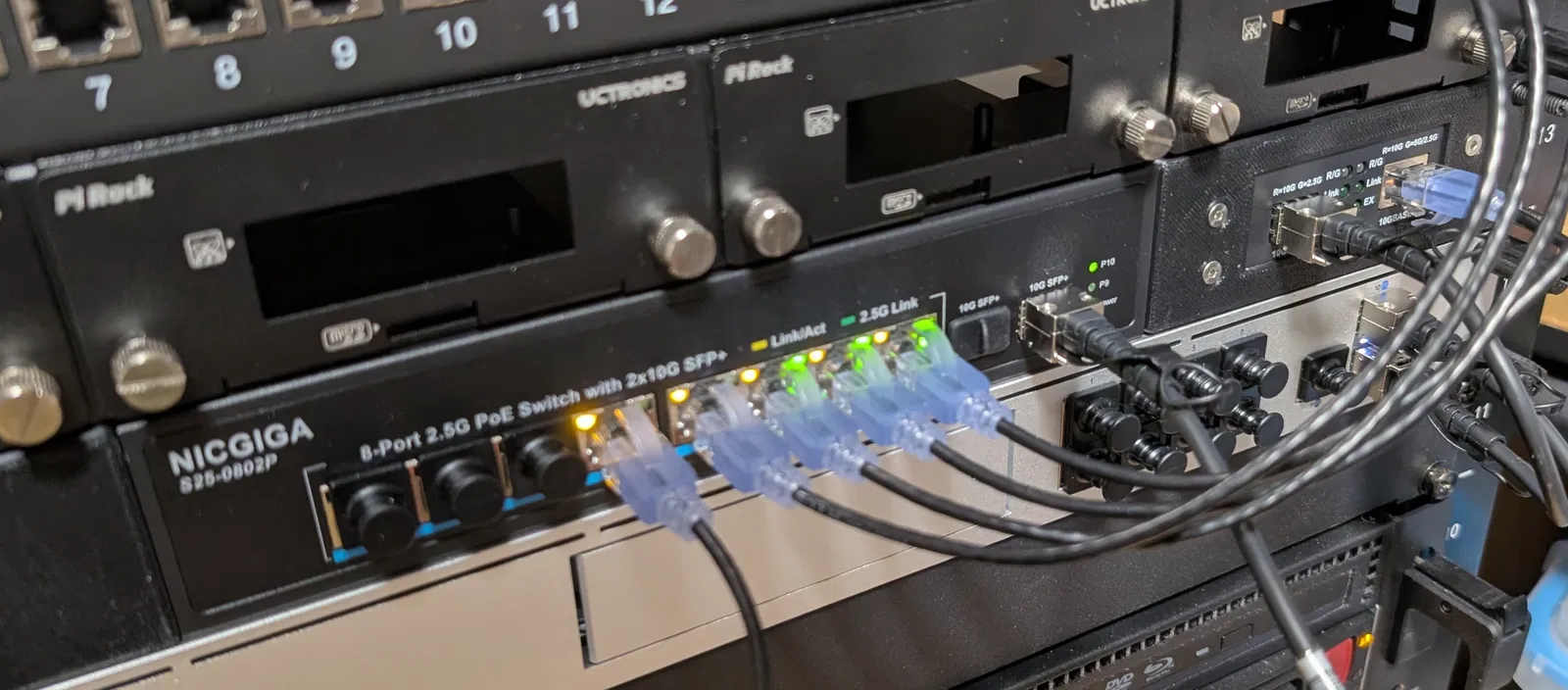

Một bộ tai bắt rack (rack mount ears) cho NICGIGA 2.5g switch, kèm thêm một tuỳ chọn để có thể gắn chung luôn SODOLA 10g SFP to ethernet media converter. Có thể cũng hợp với vài hãng switch hoặc media converter khác vì ngoài thị trường có nhiều mẫu nhìn y chang nhau bán dưới nhiều tên khác nhau, nhưng mình chỉ chắc chắn là dùng ổn với đúng hai món này.

Gắn vừa rack tiêu chuẩn 19", chiếm 1U. Phần ngàm gắn media converter cần Voron-spec heat set inserts, và cần M3 Flat Head bolts để bắt vào switch cũng như cho phần ngàm media converter. (có thể bạn tận dụng lại được vít đi kèm theo NICGIGA switch) Mình dùng vít M3x10 cho phần gắn media converter, và tận dụng lại vít bắt tai đi kèm theo switch để bắt các bracket.

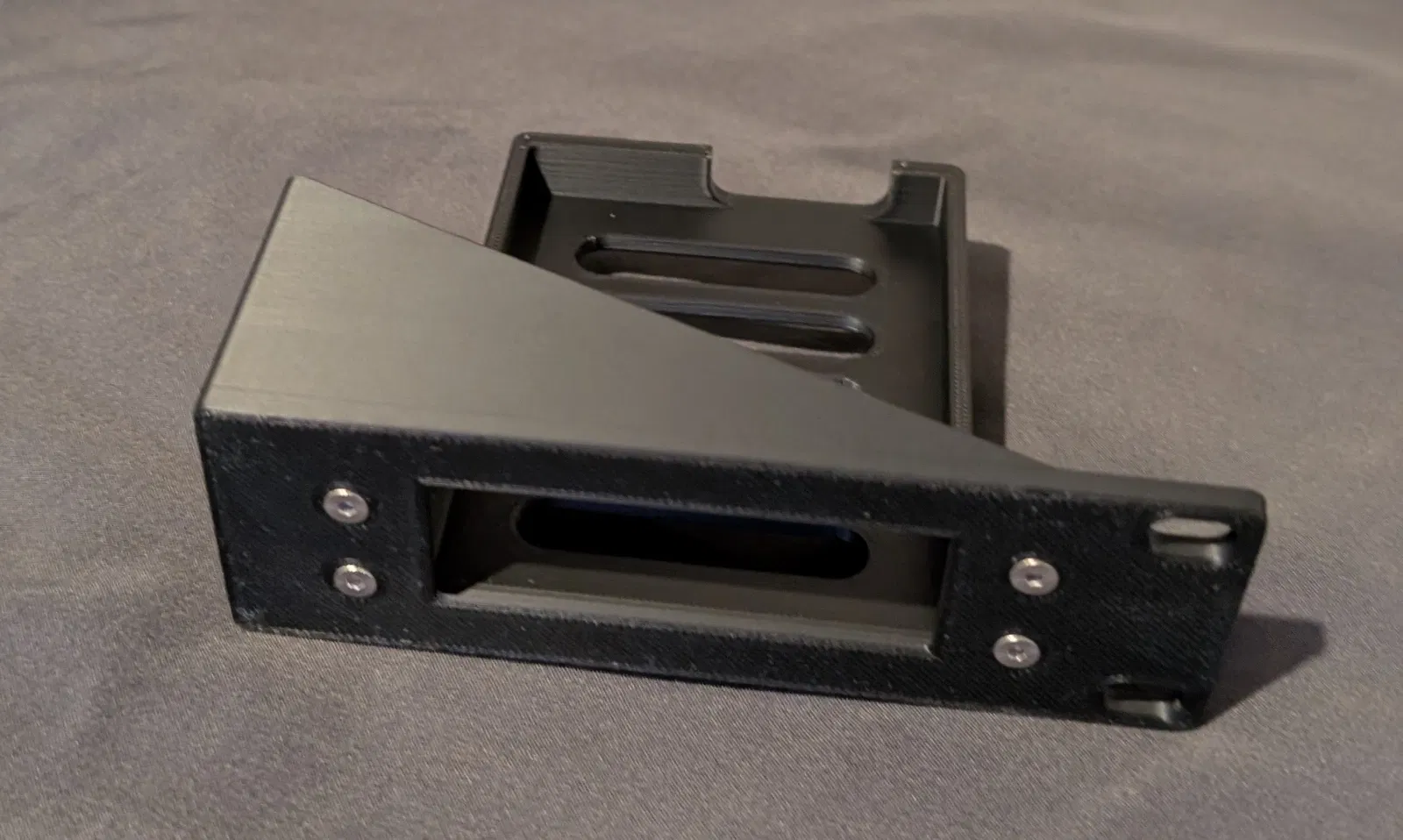

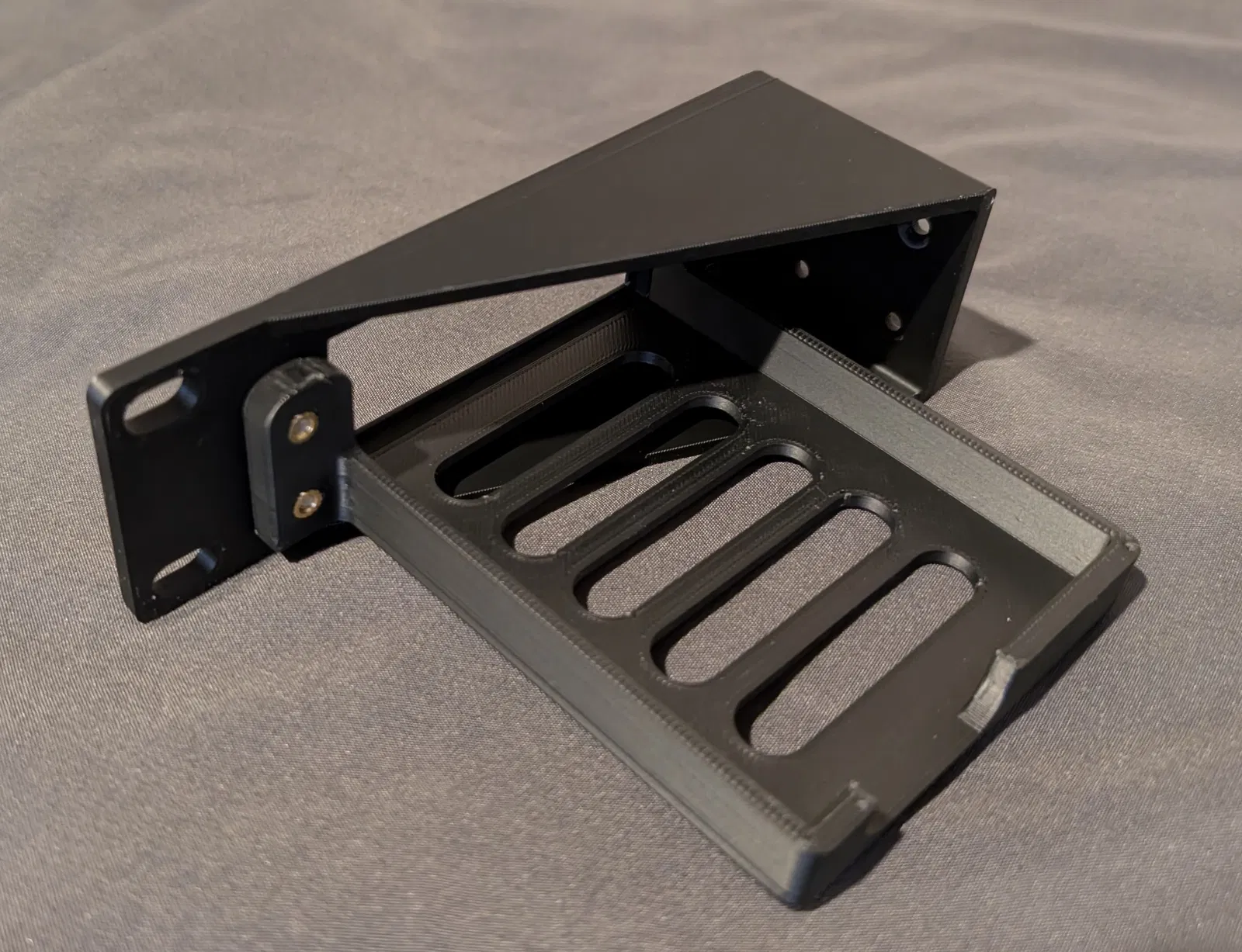

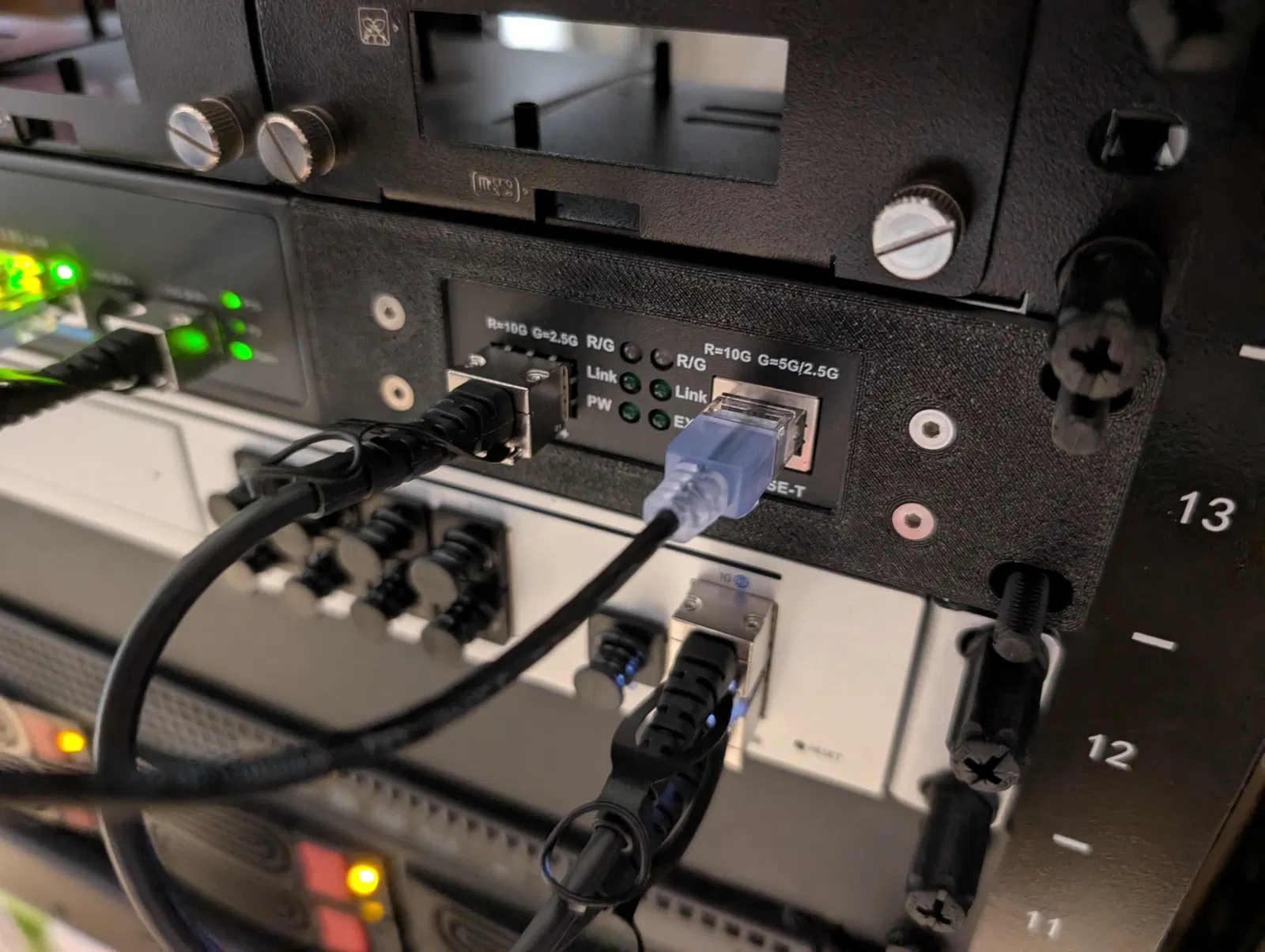

Khi gắn media converter, hãy ép heat set inserts từ mặt sau của phần flange, để khi siết vít thì lực sẽ kéo inserts ăn sâu thêm vào vật liệu. Đừng ép sâu quá; sau khi lắp xong thì chúng nên nằm phẳng (flush) với bề mặt. Cần bắt bracket vào switch trước, rồi mới gắn media converter lên ngàm. Không cần băng keo hay keo dán gì hết, vì thiết kế ôm khá khít.
