Giá đỡ cuộn nhựa CORE One+ dùng bạc đạn 6807

Cái giá đỡ cuộn nhựa (spool holder) này tận dụng lại phần khớp nối "puck" zin của spool holder trên máy CORE One+.

Khi in và ráp xong cái này, anh em có thể dễ dàng tháo ra và thay lại phụ tùng zin khi cần thiết.

Phần cứng cần chuẩn bị: -2x bạc đạn 6807 (35x47x7mm). -2-4x ốc m3x20mm (xài hai con là dư sức rồi, nhưng thích thì gắn bốn con cũng được). -Vòng cao su (O-ring) thay thế cho cái spool holder zin.

Mỗi món in một cái nha.

Lắp ráp:

-Đẩy cái vòng O-ring vô phần đuôi của chi tiết "spoolholder_center" y chang như cái zin.

-Nhét một cái bạc đạn 6807 vô chi tiết "spoolholder_center" (từ phía đầu khớp nối). Nó phải nằm bằng mặt với cái gờ chỗ vòng O-ring tựa vào.

-Nhét cái bạc đạn 6807 còn lại vô chi tiết "spoolholder_cap".

-Dùng 2-4 con ốc m3x20mm để gắn cái "spoolholder_cap" vô cái "spoolholder_center".

Giờ kiểm tra cái ống "spoolholder_tube". Ở một đầu (cái đầu nằm phía trên lúc in á) sẽ có một cái rãnh nhỏ xíu.

Cái rãnh này phải xoay vô phía trong hướng về máy in khi gắn lên. Cái này quan trọng nha, tại vì cái cục "puck" zin nó hơi côn một chút. Cái ống in ra sẽ mỏng hơn ở phía có rãnh nhỏ để đảm bảo nó lọt vừa cái cục "puck".

-Lấy cái "spoolholder_tube" rồi đẩy nó vô bộ spool holder đã ráp. (Nhắc lại lần nữa, nhớ coi chiều cho đúng nha. Đầu trơn láng thì xoay về phía "spoolholder_cap", còn cái đầu có rãnh nhỏ thì phải cùng chiều với cái khớp nối). Khi trượt qua mấy cái bạc đạn thì nó sẽ hơi khít một chút. Cứ đẩy tới khi nào còn cách cái "spoolholder_cap" tầm 1mm là được. Khi xoay nó không được cạ vô phần đuôi nha. (Nếu cái "spoolholder_tube" ôm bạc đạn chặt quá, anh em có thể phải in lại và scale to lên tí xíu xiu. Cái này tùy thuộc vào dung sai máy in của anh em nữa).

Xong xuôi rồi đó, giờ gắn vô cái cục "puck" zin được rồi.

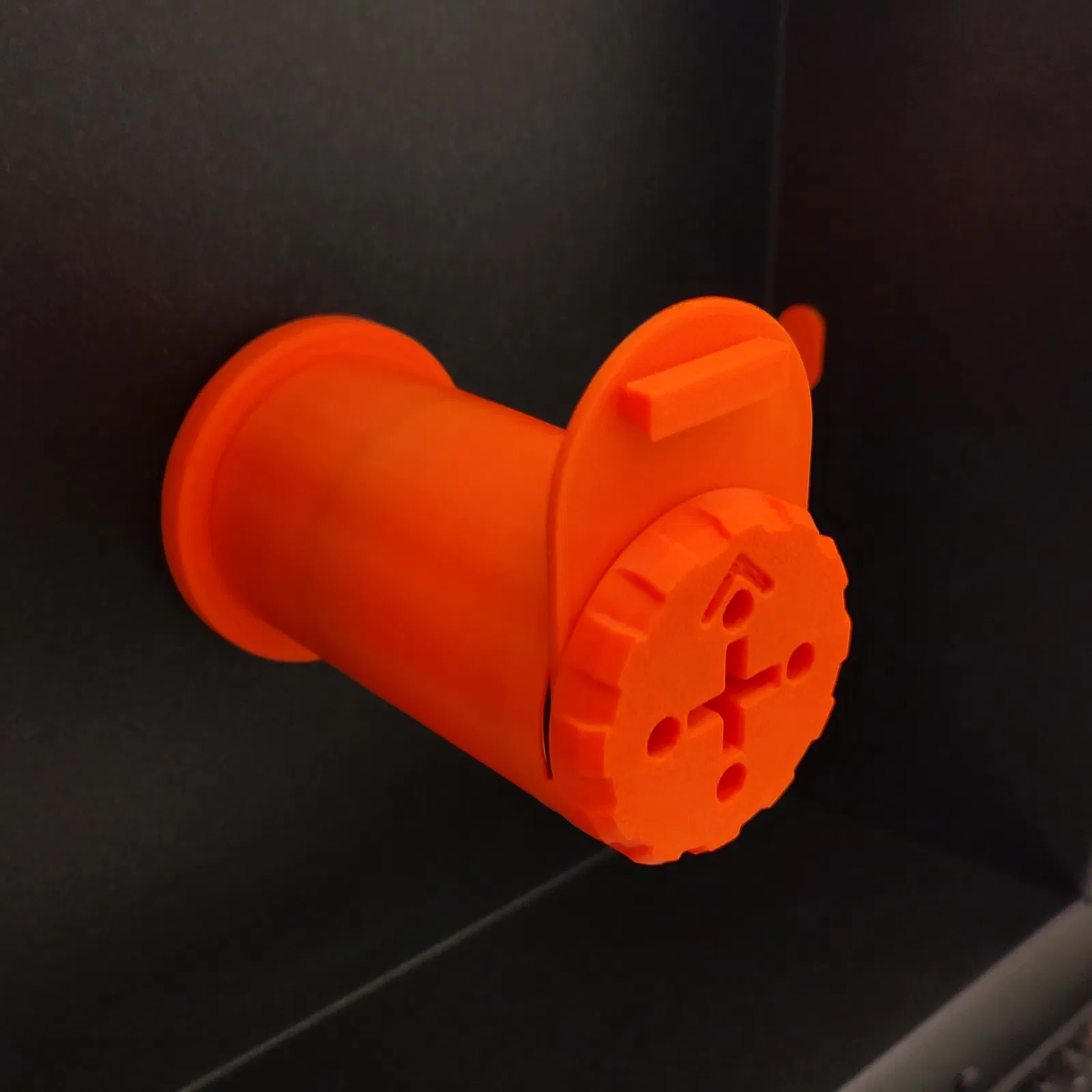

Trên cái nắp chụp (cap) có hình mũi tên phía trên một trong mấy lỗ ốc. Mũi tên này phải chỉ lên trời khi spool holder đã được khóa vô vị trí. Lúc đút cái spool holder vô, chỉnh cái mũi tên nằm ở hướng tầm 10 giờ, đẩy lút cán vô cục "puck" rồi xoay theo chiều kim đồng hồ tới khi nó gài cứng ngắc là được.

Gắn cuộn nhựa vô xong trượt cái kẹp "spoolholder_clip" từ trên xuống tới khi nghe cái rắc vào khớp. Cái lẫy để cầm tay phải xoay ra ngoài nha.
