HOn30 Gilpin Ore Car – Mẫu toa quặng in FDM

Nhân dịp mình ra mắt mẫu Baby Shay, đây là phiên bản Gilpin Ore Car của mình. Mẫu này được thiết kế để in trên máy in FDM với nozzle tiêu chuẩn 0.4 mm và layer height 0.12 mm, và sử dụng bogie (trucks) Micro Trains, chốt (pins) và coupler 1015.

Tips for printing:

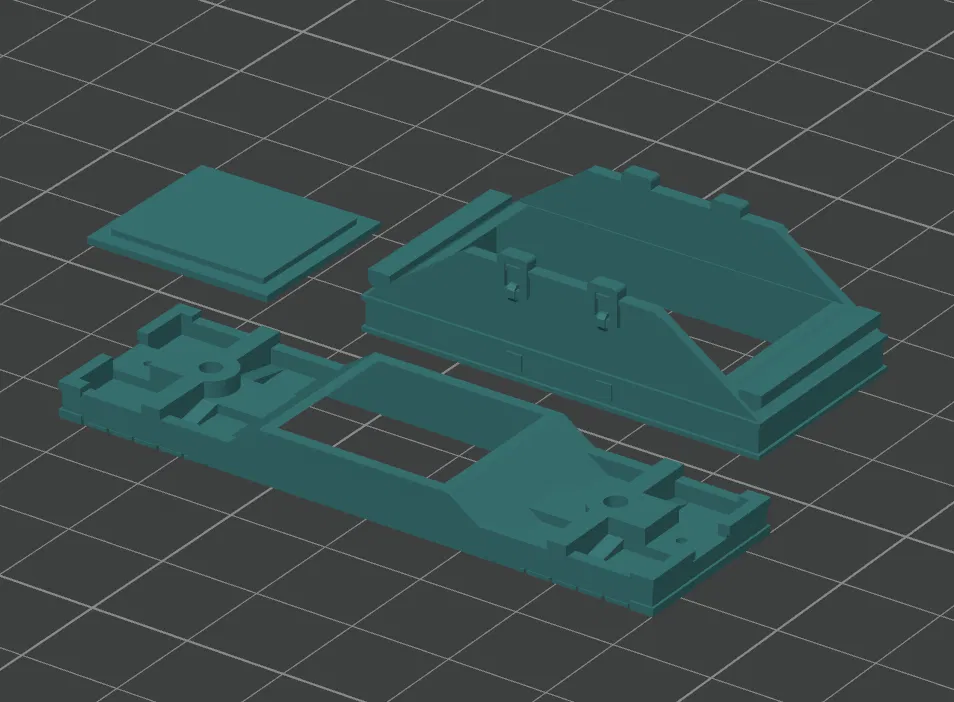

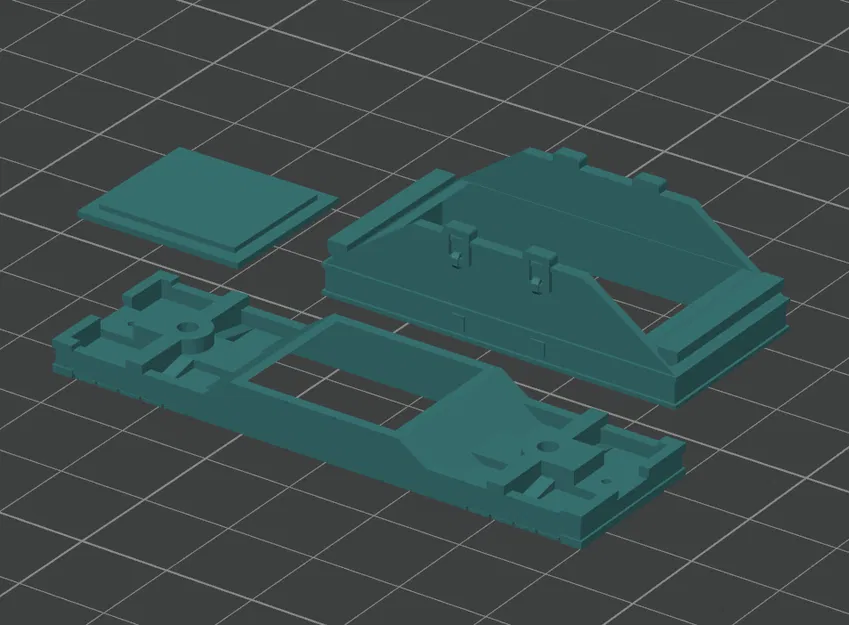

In 1 bộ cho mỗi file. In phần frame và ore hopper lật ngửa (upside down), còn bottom plate thì in đúng chiều (right side up).

Assembly:
Bạn sẽ cần: Các chi tiết đã in, couplers, trucks và chốt của chúng, keo siêu dính (super glue), dũa nhỏ hoặc giấy nhám (phòng khi cần chỉnh độ khít), sơn, và các chi tiết trang trí bổ sung nếu bạn muốn gắn thêm.

Mình thường bắt đầu bằng cách cắm các chốt vào frame, rồi rút ra để thử lỗ và “mồi” cho bước lắp trucks sau đó. Nếu bạn dùng trucks của Micro Trains, hãy dùng 2 chốt nằm riêng trên một sprue; chốt có adapter và washer nhỏ hơn một chút nên không khít bằng. Ngoài ra, nếu đầu chốt có ba via (flashing) thì chà nhám bỏ đi để chốt ngồi xuống hết cỡ. Phần thân thùng quặng (ore body) trượt từ trên xuống ôm lấy frame và dán vào deck cùng các thanh rail của frame. Bottom plate được dán vào mặt dưới của frame sau khi đã fit ore body. Tiếp theo gắn trucks; mình thích dùng Micro Trains Arch Bars để nhìn giống nguyên mẫu hơn, nhưng bạn có thể dùng loại nào thấy hợp nhất. Cuối cùng lắp couplers vào các pocket ở hai đầu frame. Mình dùng vít tự ren M1 x 5mm để bắt couplers.

Vì các toa này rất nhẹ, mình khuyến nghị mạnh là thêm tạ (weight) và dùng bánh xe kim loại để giúp bám ray tốt hơn.

Final notes:

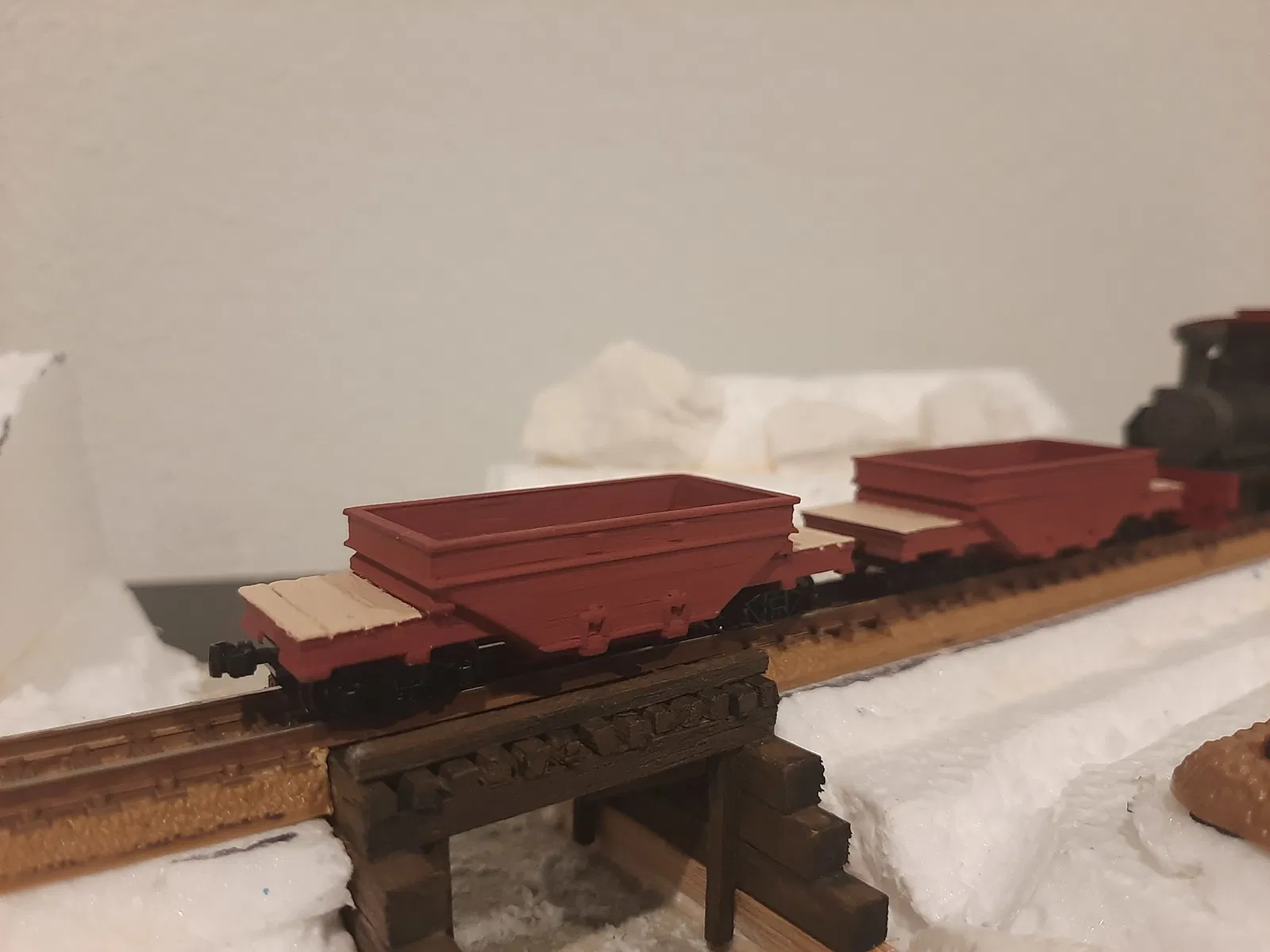

Như bạn thấy qua việc mình thay đổi hình gần đây, mình đang làm một photo diorama. Mình còn một bộ toa nữa để đăng, rồi chắc sẽ tạm nghỉ thiết kế một thời gian để hoàn thiện nó.

Phần frame được thiết kế để dùng coupler Micro Trains 1015, nhưng bạn có thể dùng bất kỳ coupler tương đương nào, bao gồm Atlas Accumate và McHenry. Nếu mọi người quan tâm, mình cũng có thể dựng thêm loại coupler hook and loop kiểu OO9.

Nếu bạn có góp ý, câu hỏi, đề xuất, hoặc bình luận vui vui gì thì cứ liên hệ mình. Như thường lệ, mình hy vọng sẽ chia sẻ thêm nhiều mẫu khác trong tương lai; và nếu bạn có gợi ý muốn thấy mẫu nào ở chuẩn HOn30 thì cho mình biết nha.

Best Regards,
Dr. Fixet
