Bar Lab – Giá đỡ phễu chia chất lỏng cho góc bar

Vậy là mình cũng xoay xở lấy được mấy cái phễu chia chất lỏng trong phòng thí nghiệm từ trường đại học. Ở nhà thì không có điều kiện như lab, nhưng lại có chỗ để vài món đồ uống tự làm và mấy chai rum.

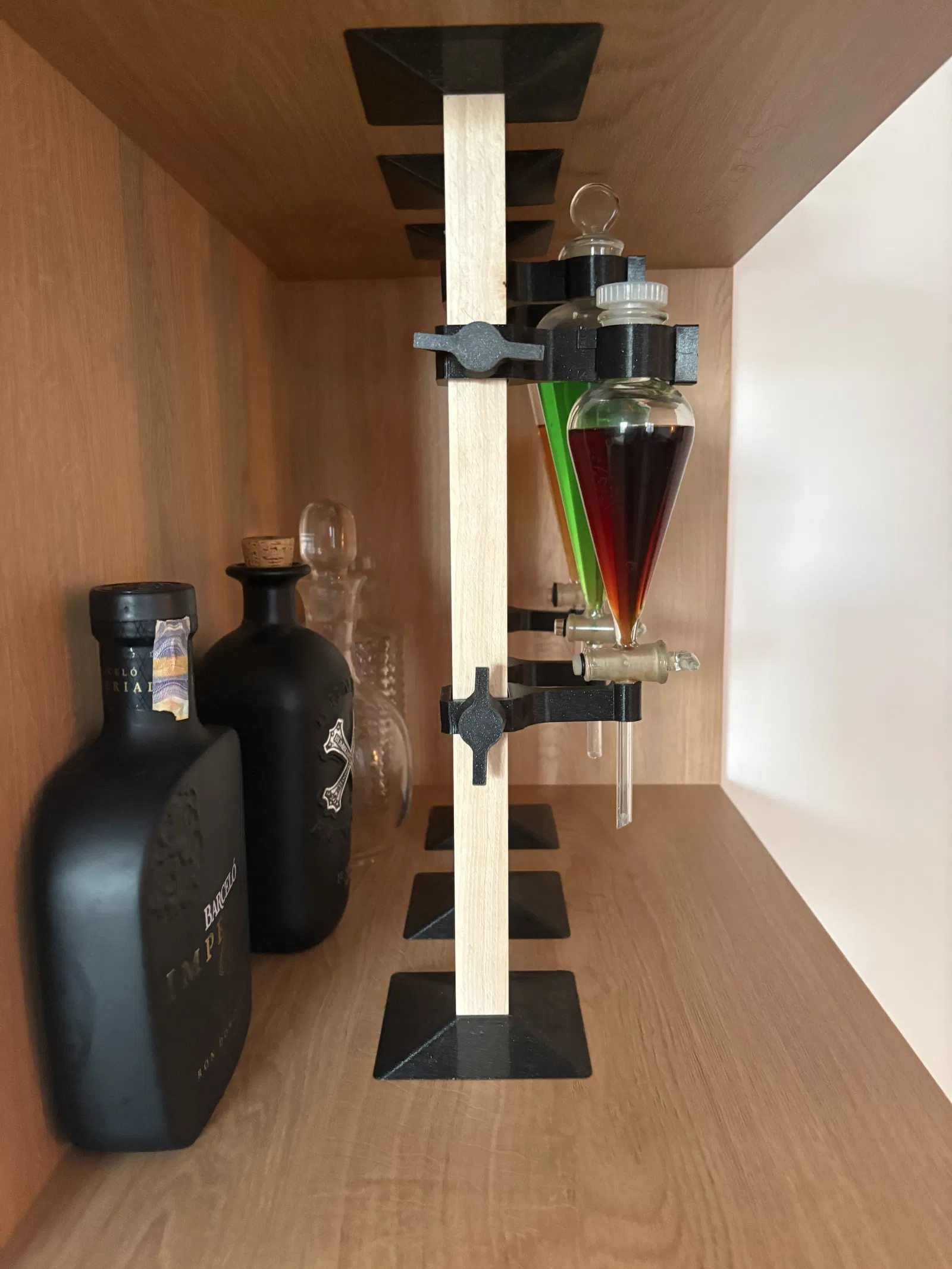

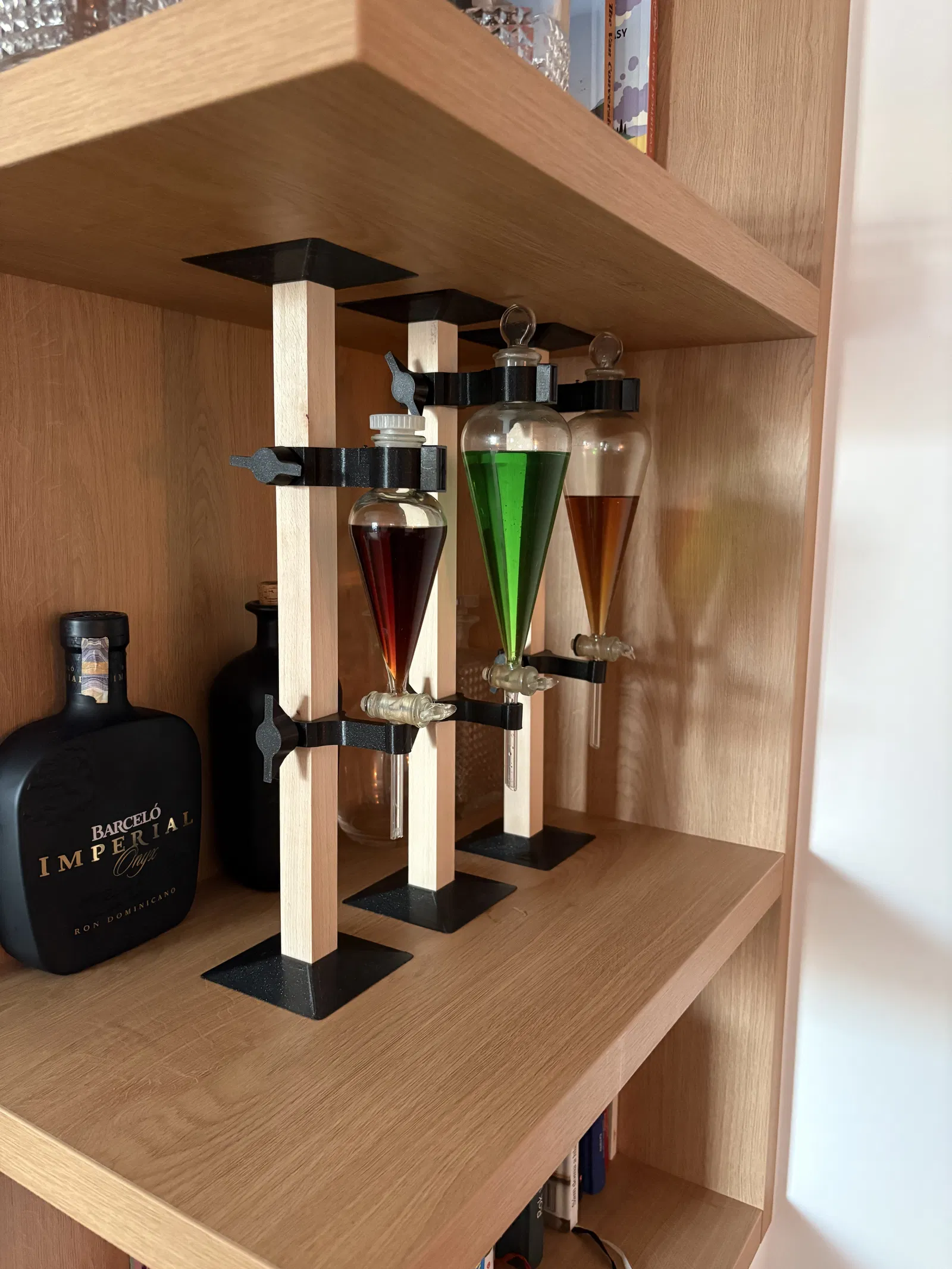

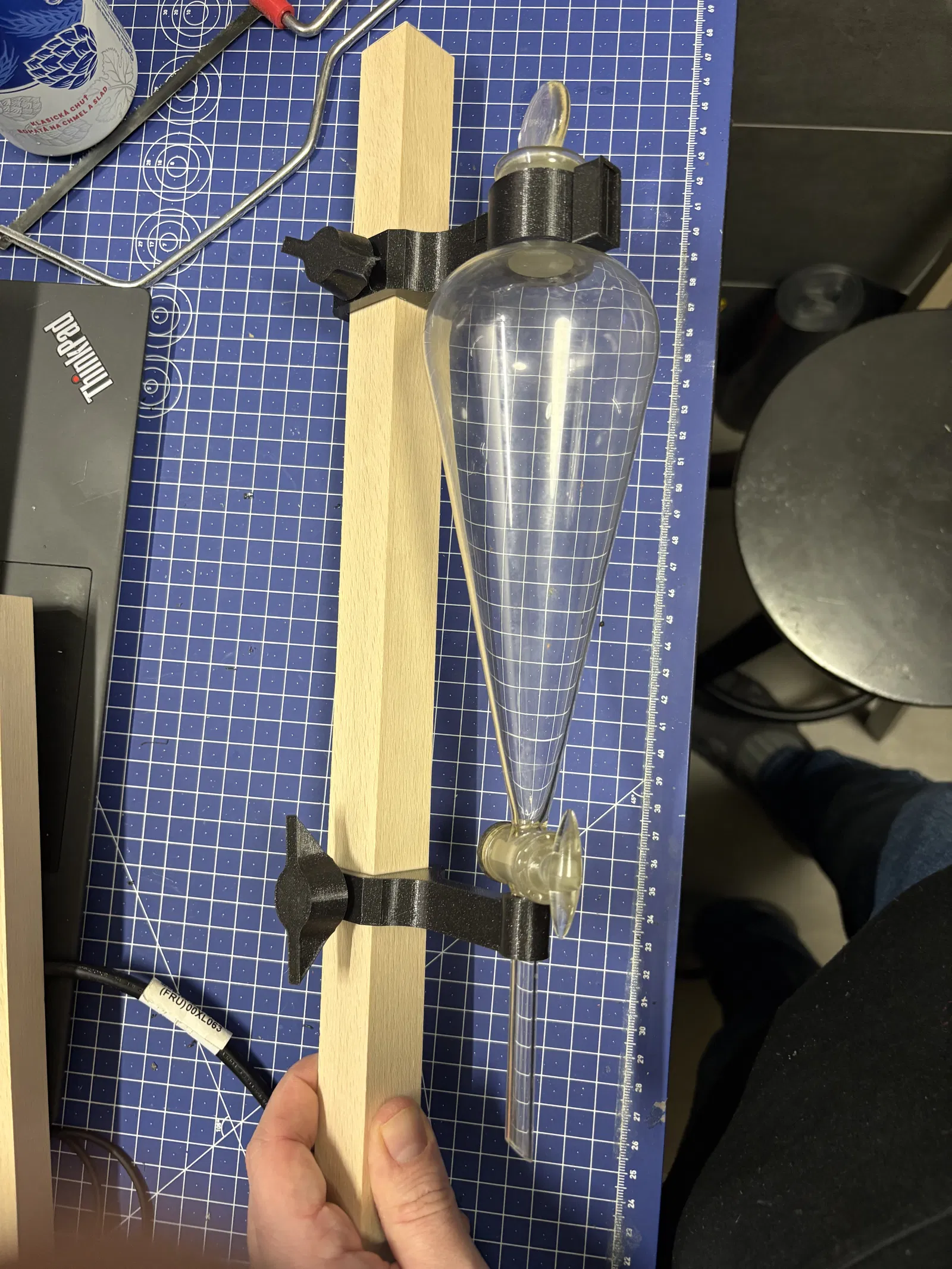

Mình mua hai thanh gỗ sồi vuông 25mm x 25mm, cắt cho vừa khoảng cách giữa các kệ, rồi thiết kế vài chi tiết để giữ mấy cái phễu thủy tinh.

Bộ holder gồm 4 phần:

• Stand cho thanh gỗ sồi — nó che bớt phần vết cắt của mình không được thẳng lắm và giúp cả bộ vững hơn một chút. (Với các stand không có kệ chặn phía trên, mình khuyên nên cố định stand bằng băng keo dán.)

• Lower holder cho phần “ống” của phễu — phần này chịu phần lớn trọng lượng của phễu thủy tinh.

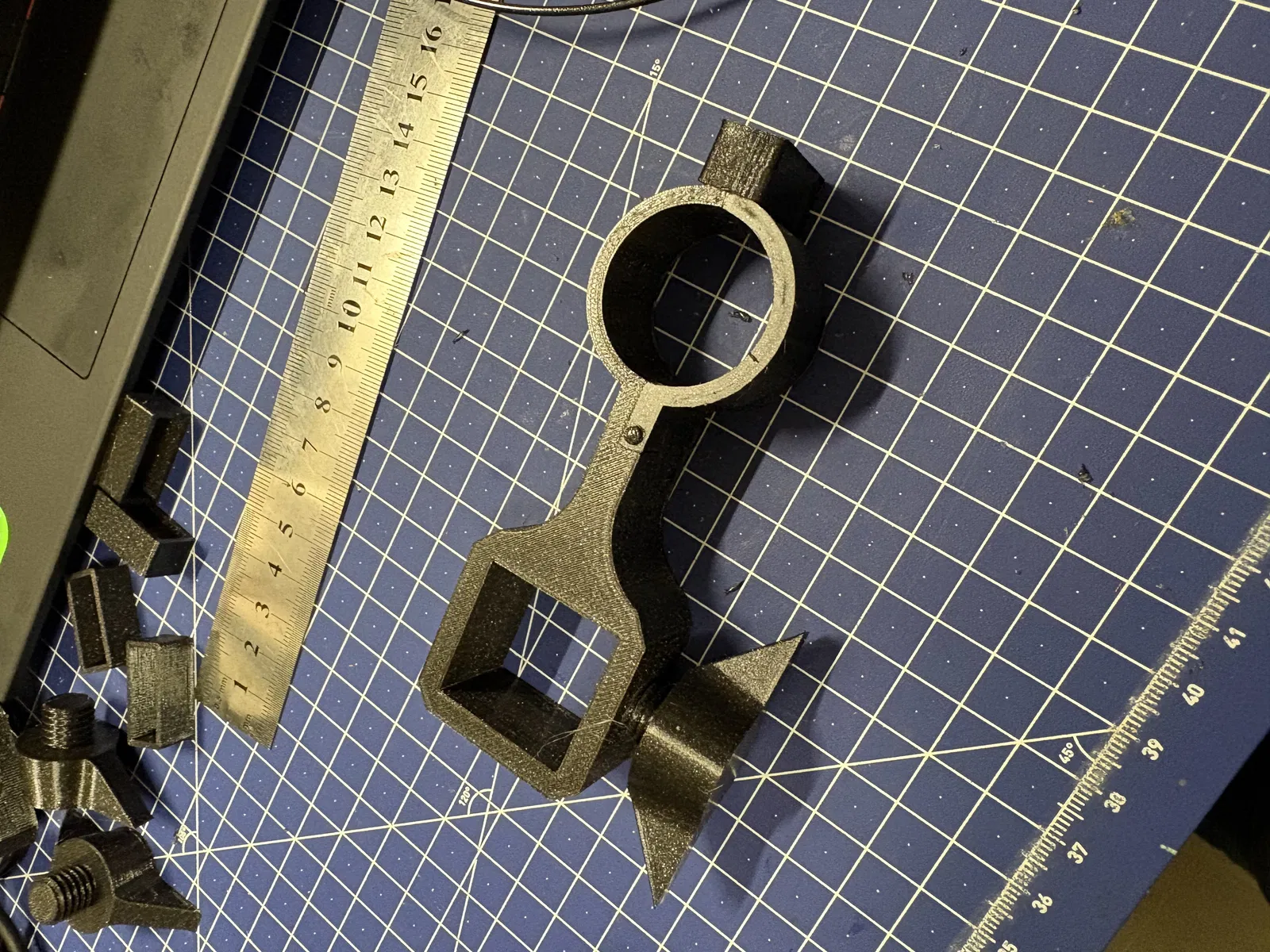

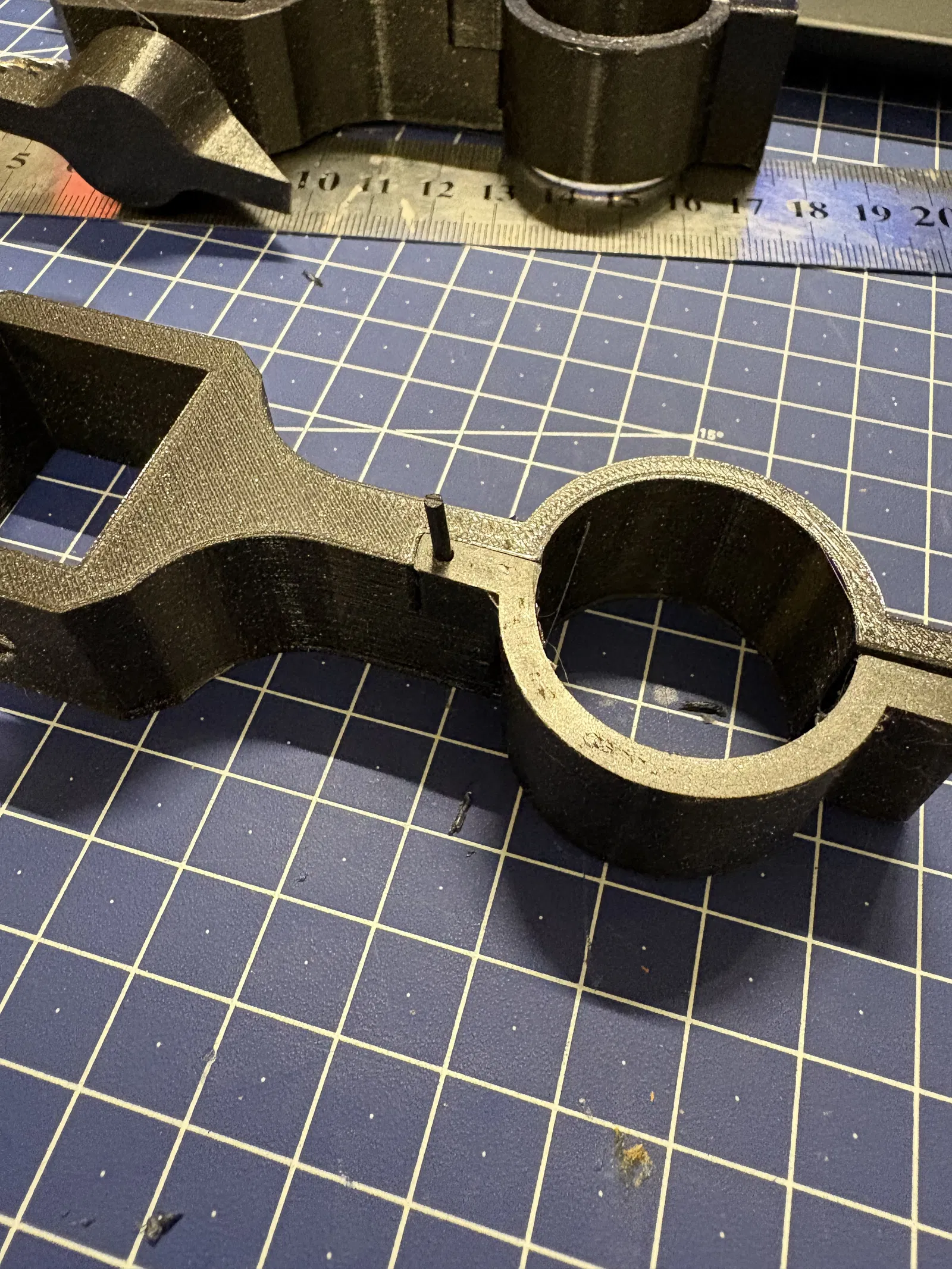

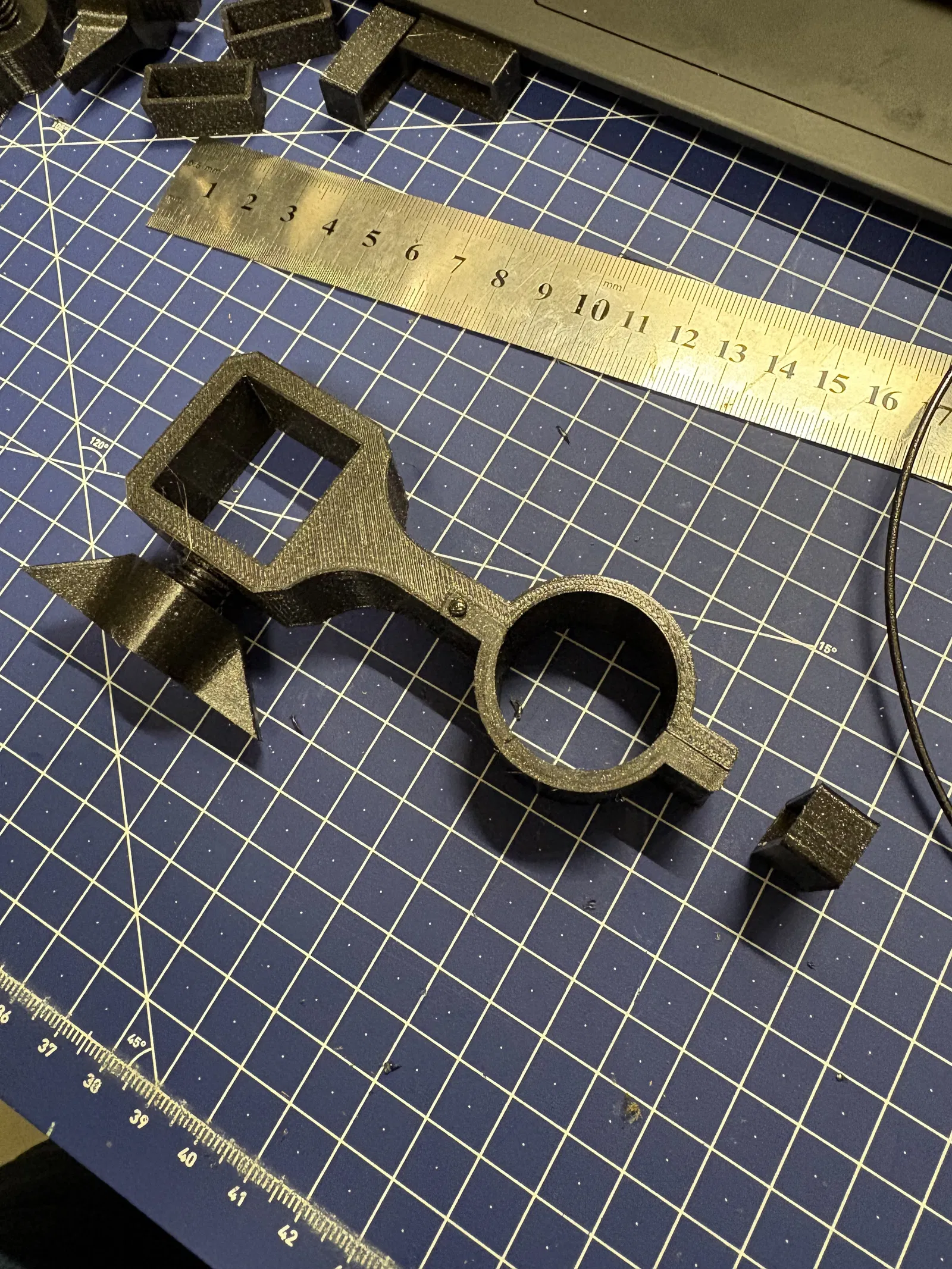

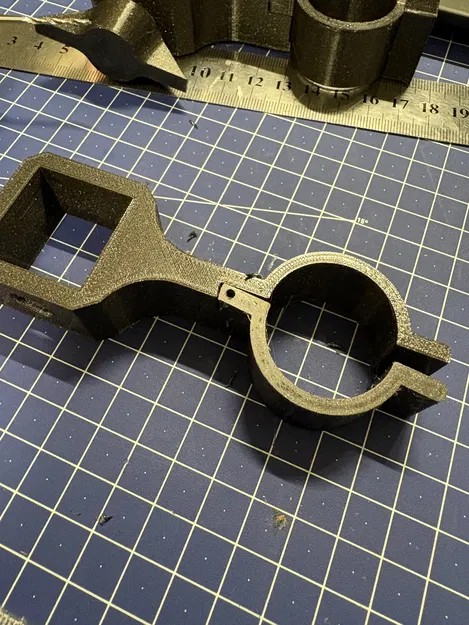

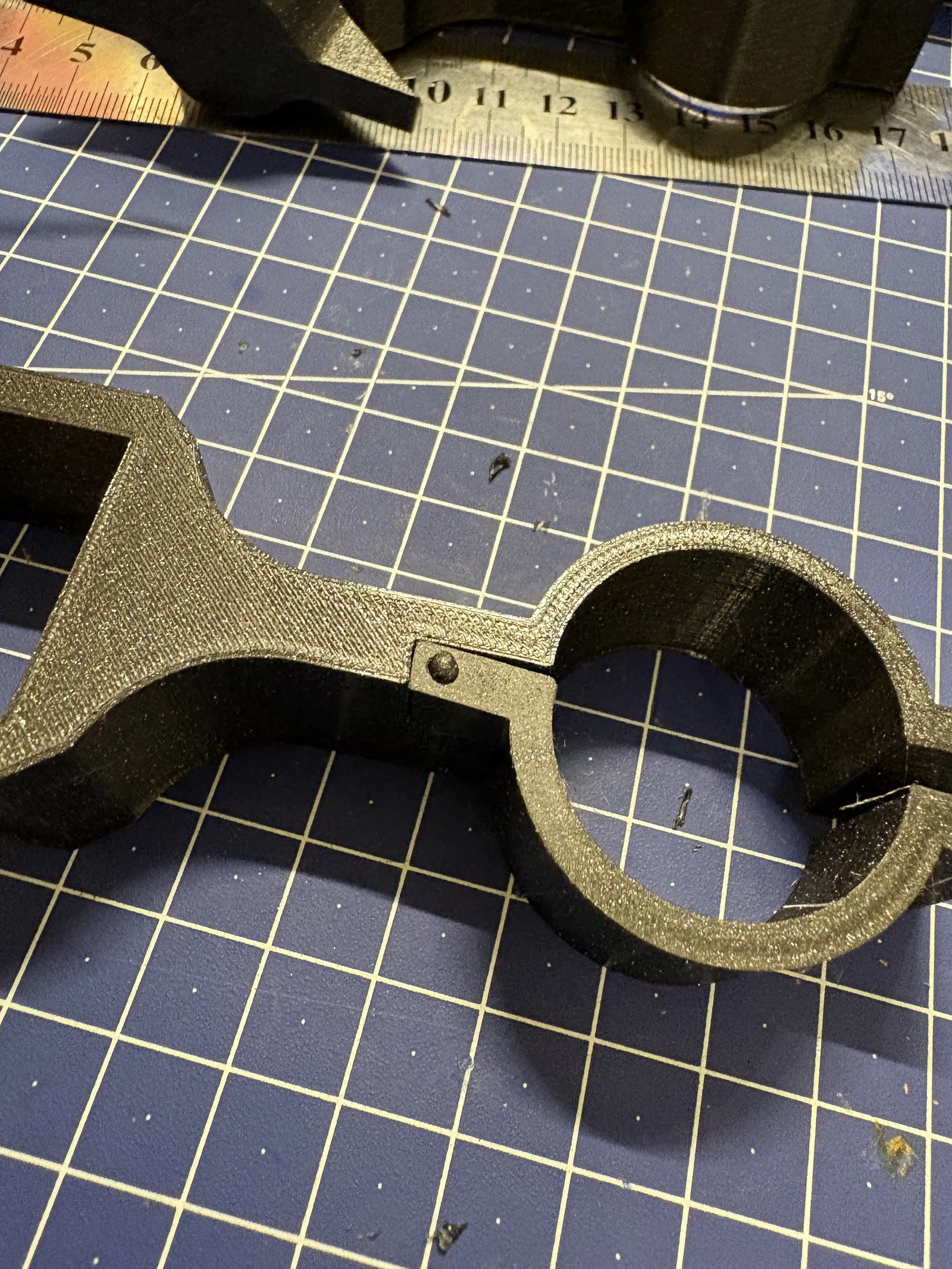

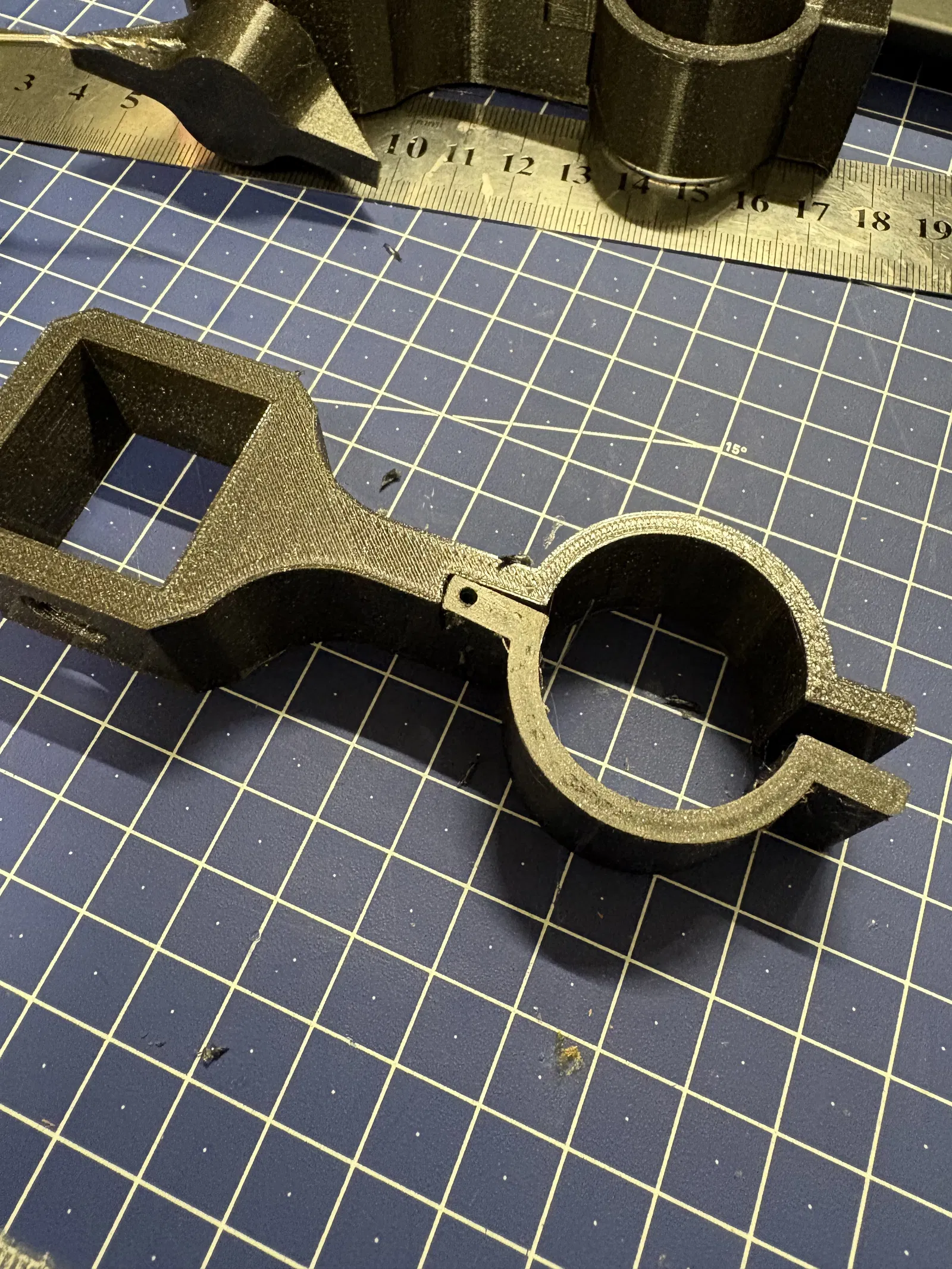

• Upper Grip — thiết kế 2 mảnh để kẹp cổ phễu. Mình thấy đường kính 22mm hợp với đa số kích thước phễu. Mảnh thứ nhất cố định lên thanh gỗ, còn mảnh đối (counterpart) sẽ kẹp lại cùng với “Fastener”. Mình làm một cái bản lề nhỏ bằng cách khoan lỗ 1.8mm rồi dùng filament (1.75mm) làm trục, sau đó hơ nóng chảy đầu để chặn lại. Ý này mình nghĩ ra sau khi đã thiết kế xong chi tiết, nên nếu làm bản mới thì còn tối ưu được, nhưng hiện tại dùng vẫn ổn.

• Fix screw — để siết cố định các holder đúng vị trí trên thanh gỗ. Mình làm bằng cách chẻ thân của một con wing screw thường (bản đầy đủ thì quá to và khó in). Bản chẻ này siết vẫn chắc và in dễ hơn nhiều.

Vậy, cho 1 bộ stand bạn cần:
2 × Stand (1× nếu bạn không có kệ chặn phía trên)
2 × Fix screw
1 × Upper Grip
1 × Counter Grip
1 × Fastener
1 × Lower holder

In trên Prusa MK3S:
Infill: 15% (Stand: 3%)
Vật liệu: PETG để có độ kháng hóa chất phòng trường hợp bị đổ rượu/cồn

Mình nghĩ sẽ khá hay nếu chừa chỗ để gắn LED chiếu sáng phần chất lỏng trong phễu cho “đã mắt” hơn — hoặc gắn một thanh LED phía sau các stand cũng được.

Chúc bạn in vui!
