Giá đỡ Orbiter 2 SHT36 (Bên phải)

Tác giả MFSHROOM_4111411

Lượt tải: 5
Lượt thích: 2
Lượt coi: 96
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 4 file · 838,5 KB· 838,5 KB

File 4 838,5 KB

O2_Right_Side_Toolboard_Mount_v8_Motor_Clip_1769565960.stlSTL · 105 KB
O2_Right_Side_Toolboard_Mount_v8_x36_Mount_1769565961.stlSTL · 171,6 KB
O2_Right_Side_Toolboard_Mount_v9_1769565961.stepSTEP · 428,3 KB
O2_Right_Side_Toolboard_Mount_v8_Motor_Clip_No_Sensor_1769565962.stlSTL · 133,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #205041
Danh mục: Máy In 3D
Ngày đăng: 28/01/2026
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: ebb36
orbiterv20
ebb36mount
orbiterv2
orbiter2
sht36
sht36v3
toolheadpcb
orbiter20
orbiter25
toolheadboard

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

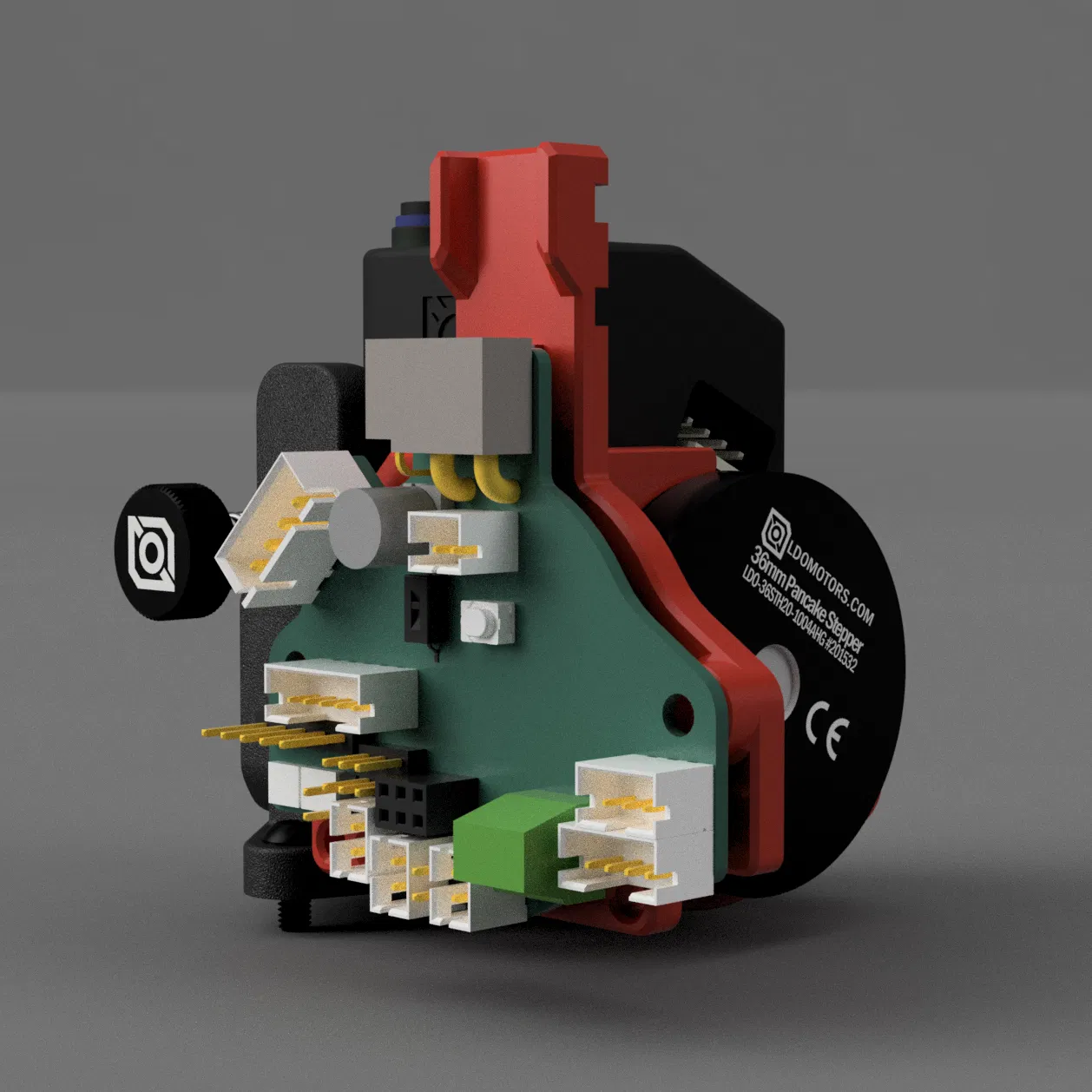

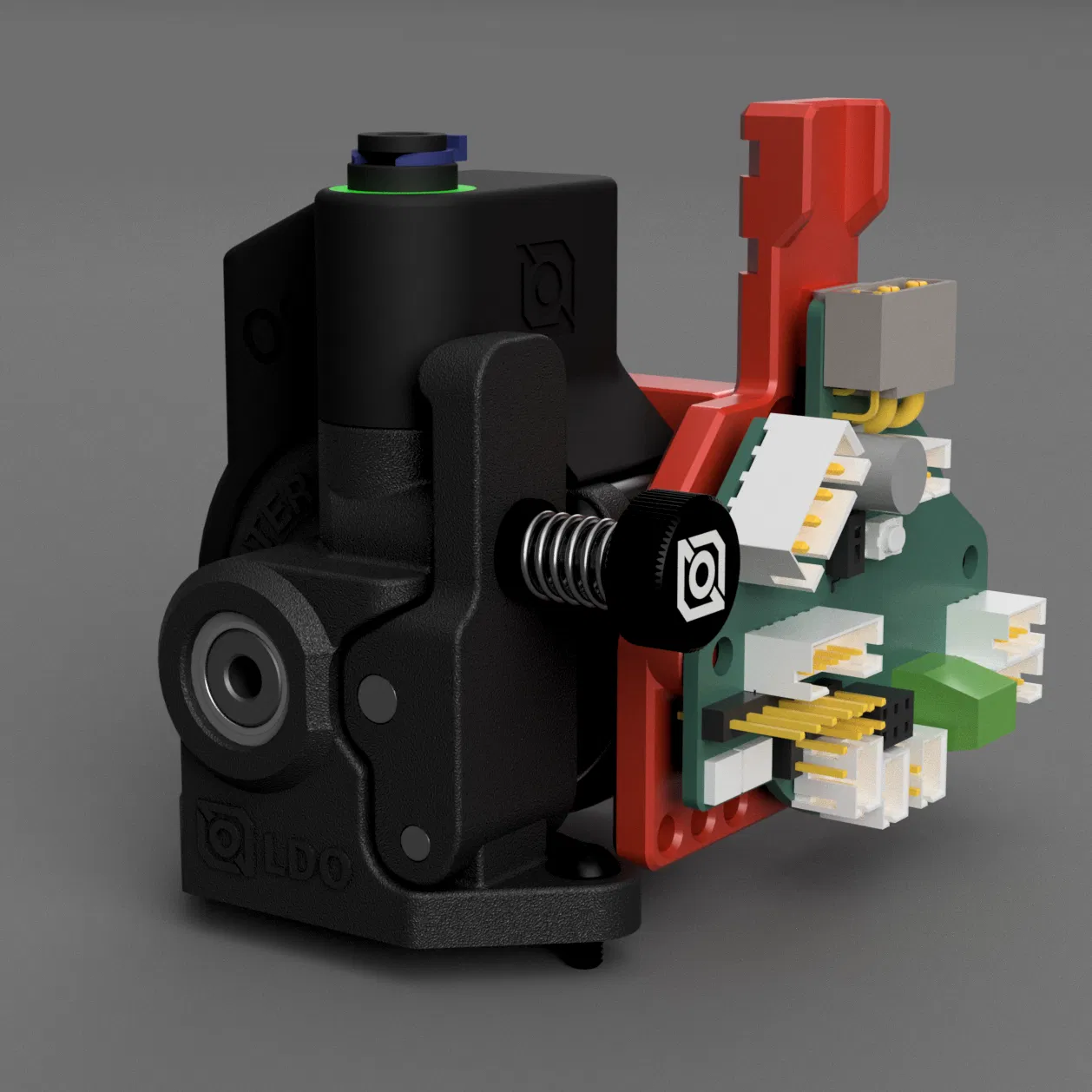

Mình tạo mẫu này để dùng toolboard SHT36v3 với toolhead VZBOT CNC. Mình thấy các mount EBB36 hiện có không phù hợp cho SHT36, và mình cũng chưa hài lòng với cách mà một số thiết kế khác xử lý về độ cứng/vững.

Thiết kế này cố gắng làm cứng vững nhất có thể để cho ra các phép đo input shaper hữu ích từ toolboard.

BOM:
- 2x M3 SHCS/BHCS dài 30mm
- 2x đai ốc M3
- 2x insert đồng heat-set M3x4x5
- 2x M3 FHCS dài 6mm
