Vỏ housing cho đầu nối Magnetic Pogo 3-Pin
Housing nhỏ gọn, cứng cáp cho connector magnetic pogo 3-pin loại có tai, giúp canh thẳng và bảo vệ tốt, dễ lắp và kết nối lặp lại ổn định. In nhanh, khuyến nghị 0.10–0.20 mm, 3–4 walls, 40% gyroid.
Mô tả

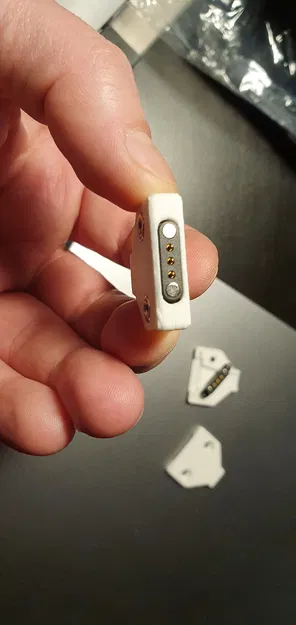

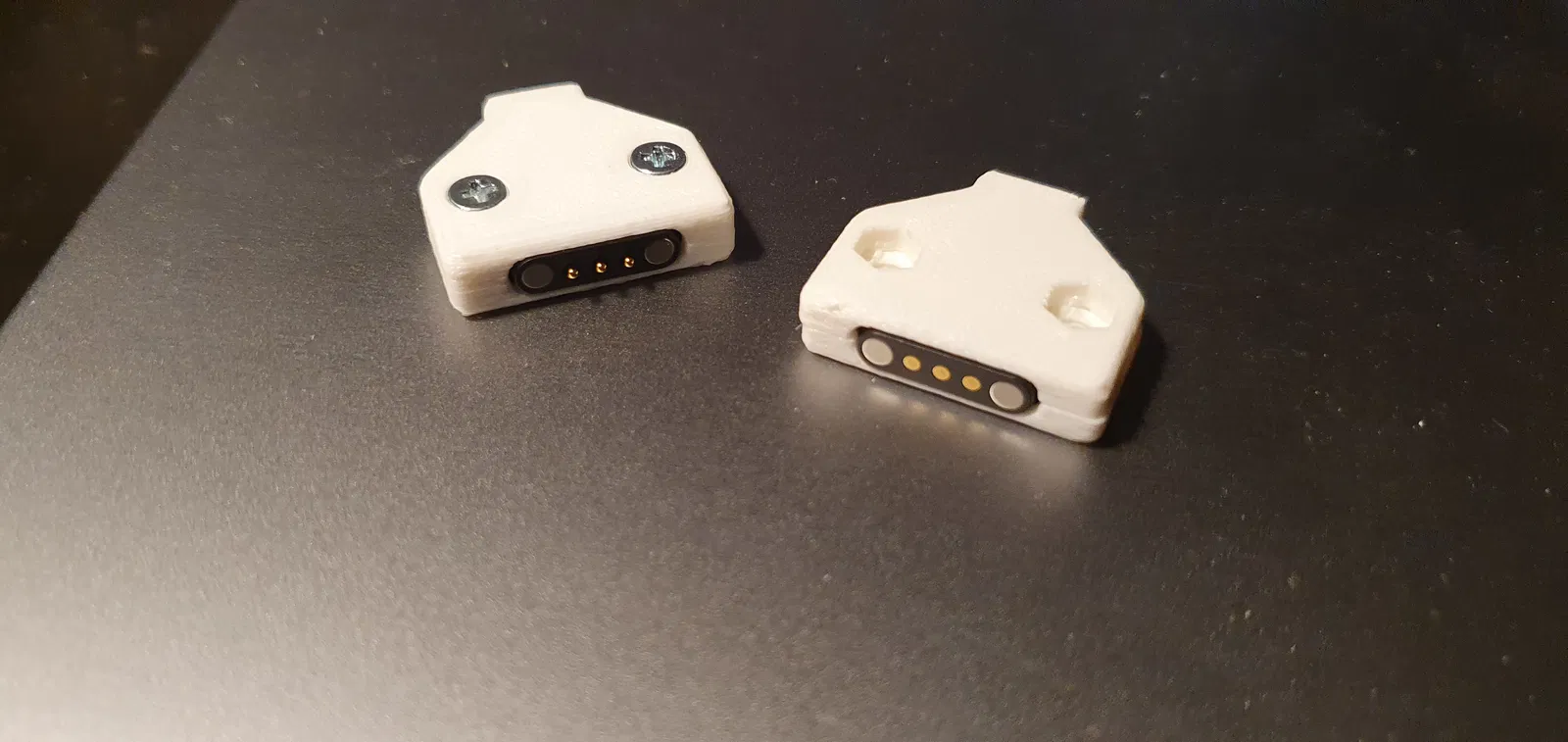

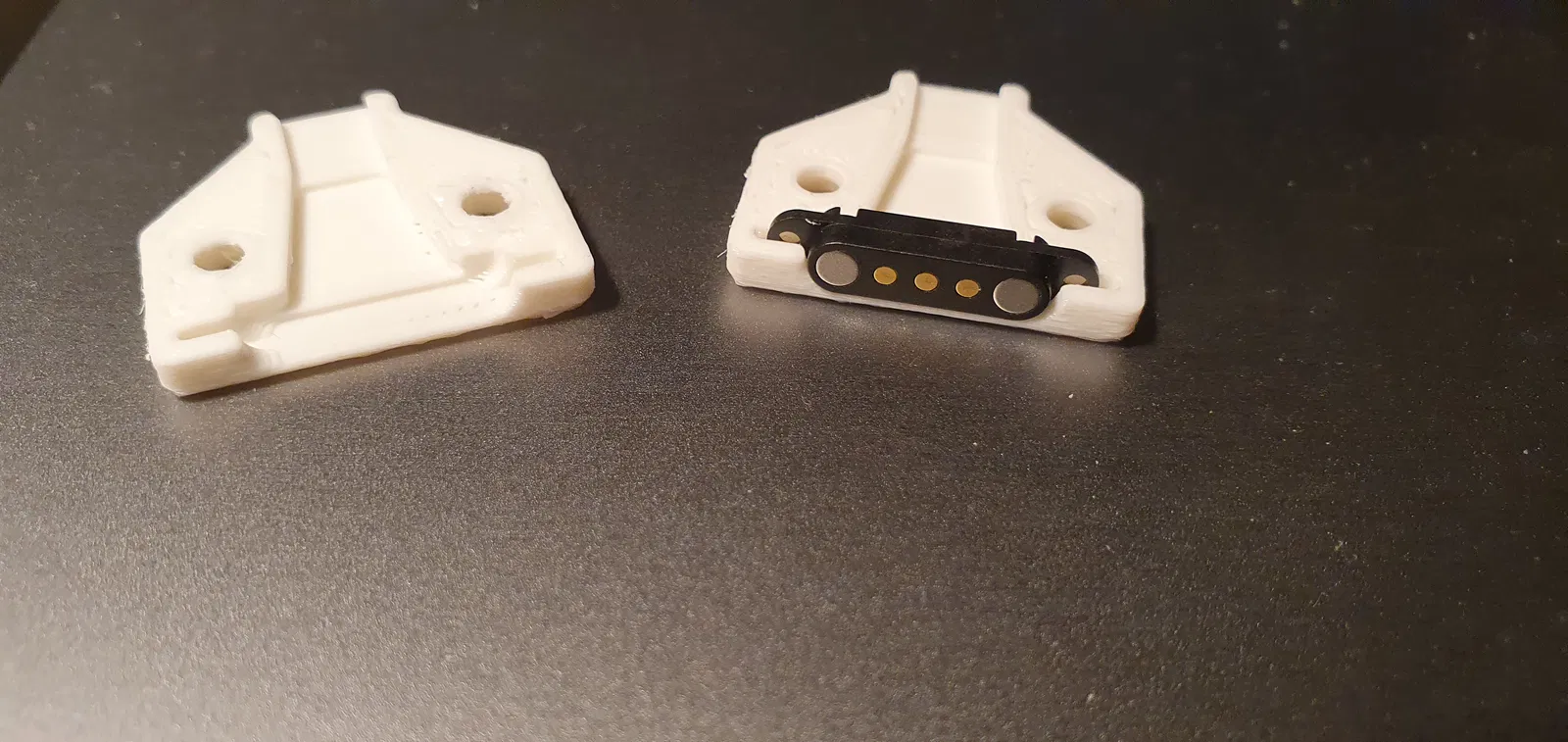

Đây là một cái housing nhỏ gọn nhưng rất cứng cáp, thiết kế cho đầu nối magnetic pogo dạng 3-pin, loại có tai. Nó giúp giữ connector thẳng hàng và được bảo vệ tốt, đồng thời vẫn dễ lắp và đảm bảo kết nối lặp lại ổn định. Mình dùng để (tháo) gắn nhanh dải LED RGB gắn trên đồ nội thất di động.
Connector có tai, định mức 2 Amps: https://www.aliexpress.com/item/1005005697060673.html
Dây: 3-Pin x 0.75 mm / 18AWG: https://www.aliexpress.com/item/32275215620.html

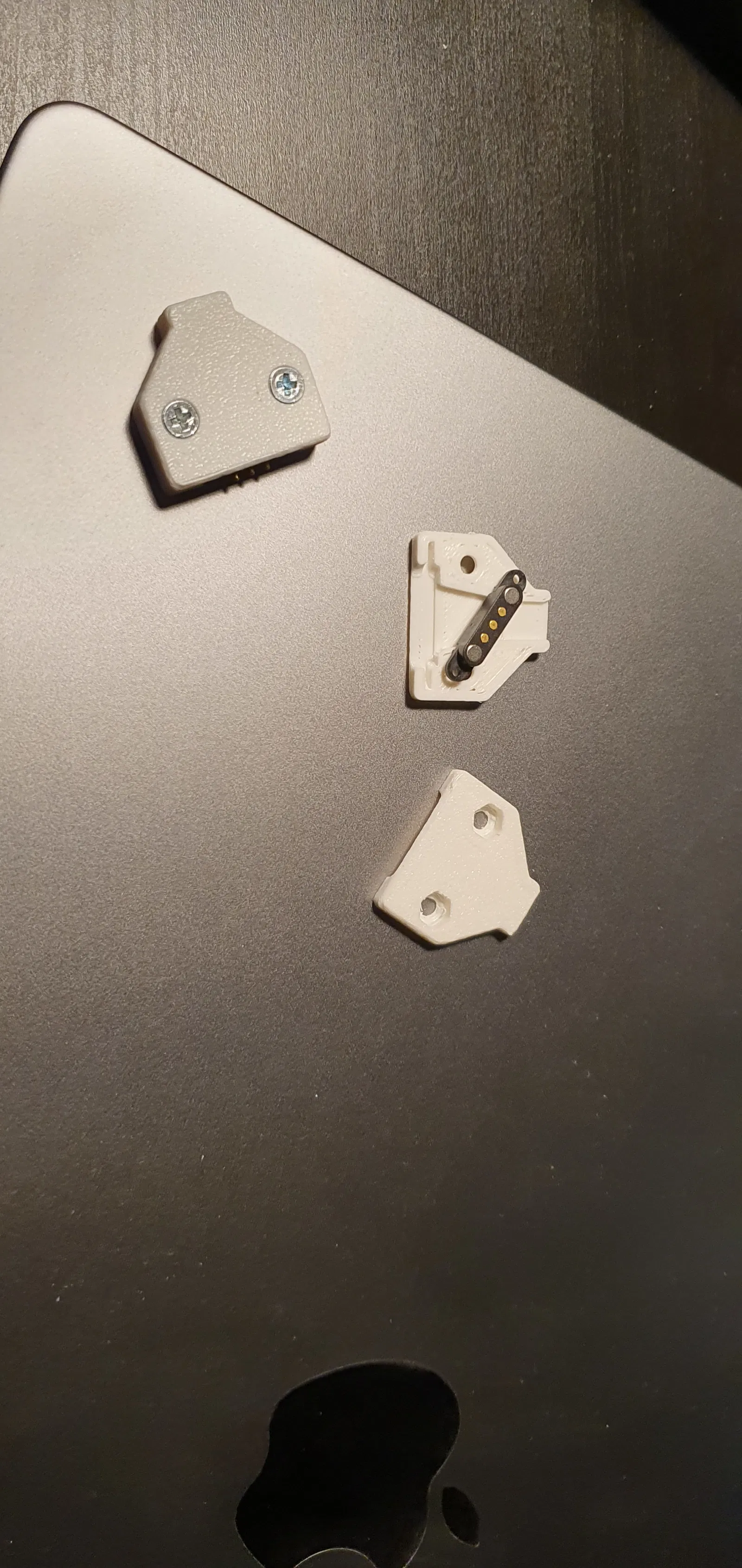

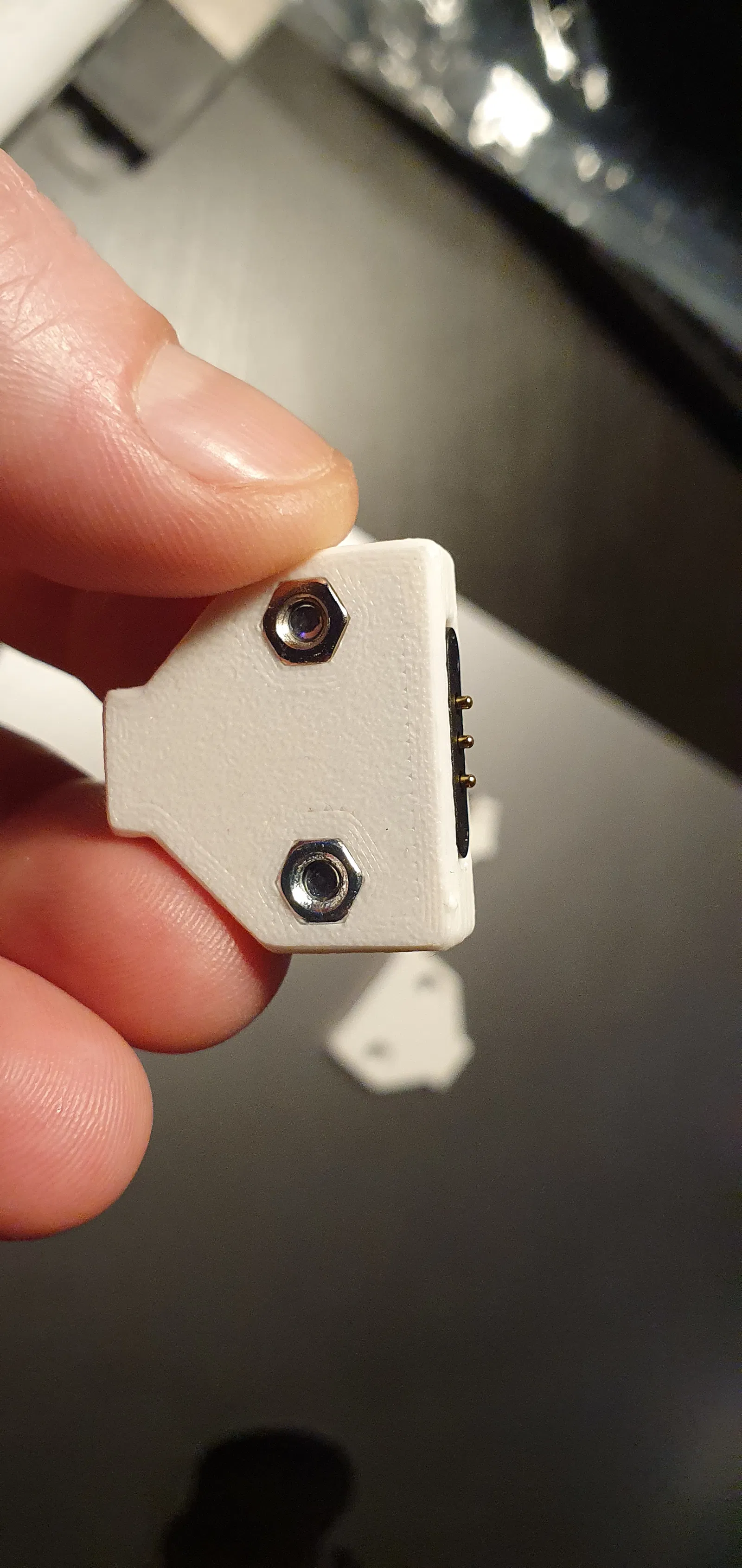

Phần cứng: 2 x vít M3 đầu chìm (countersunk) dài tổng 6 mm (đầu Philips) và 2 x ê-cu M3
Dung sai khá sát, nên nhớ cân chỉnh (calibrate) profile filament cho chuẩn. Khuyến nghị: layer height 0.10 hoặc 0.20 mm / 3 hoặc 4 walls / 40% gyroid infill / không cần supports.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
