Mô tả

Chiếc đèn này là sự tổng hợp giữa phần mình làm về modeling và phần texturing trên Blender. Điểm đặc biệt là sự tương phản “hai mặt” giữa bề mặt trơn và bề mặt có texture trên phần chụp đèn (abat-jour). Chụp đèn có các cạnh sắc, tạo đường ranh rõ ràng giữa hai kiểu bề mặt.

Trong lúc in, bạn sẽ thấy có hiện tượng lệch giữa 2 lớp ở phần texture; đúng vậy, mình đã cố tình đẩy relief mạnh ở khu vực này. Dù bề mặt không “kín” theo đúng nghĩa đen, nhưng điều đó không ảnh hưởng tới ngoại hình và công năng của chụp đèn.

Mình muốn phần chân đèn (base) khớp hoàn hảo với chụp đèn. Chân có 4 nhánh để đỡ/ăn theo các cạnh của đèn.

Đèn sau khi lắp hoàn chỉnh có kích thước 164x191x263 ht mm.

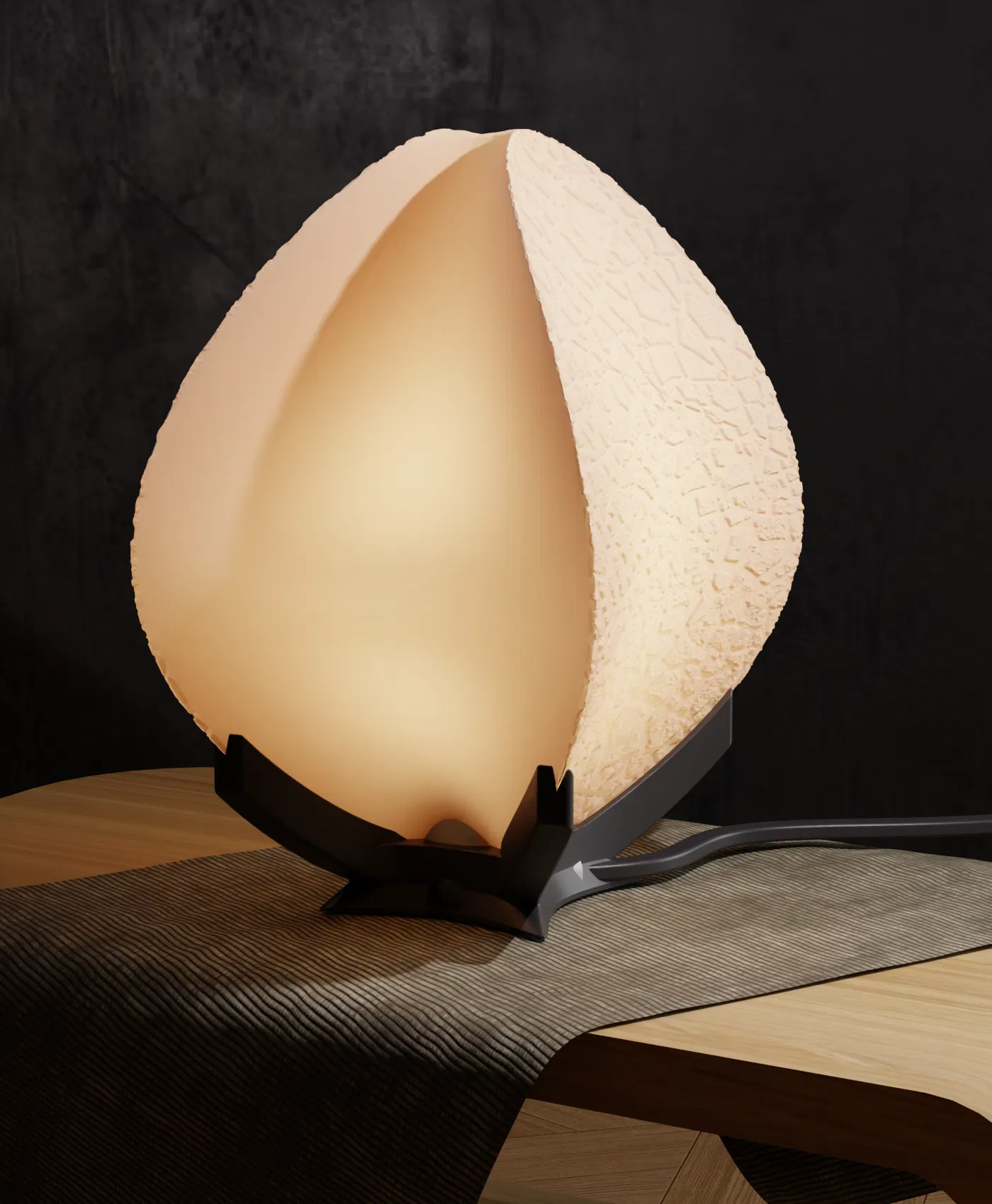

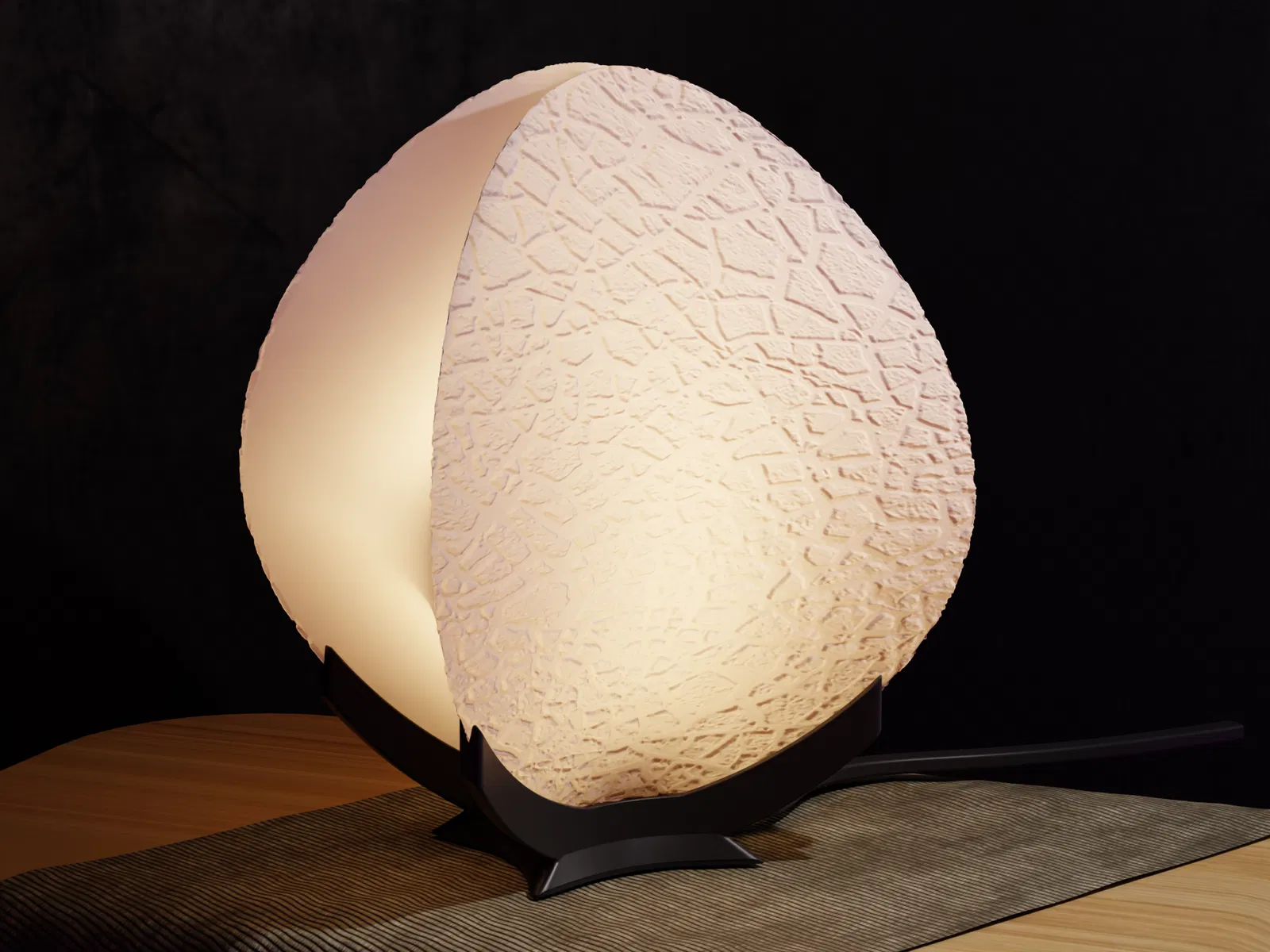

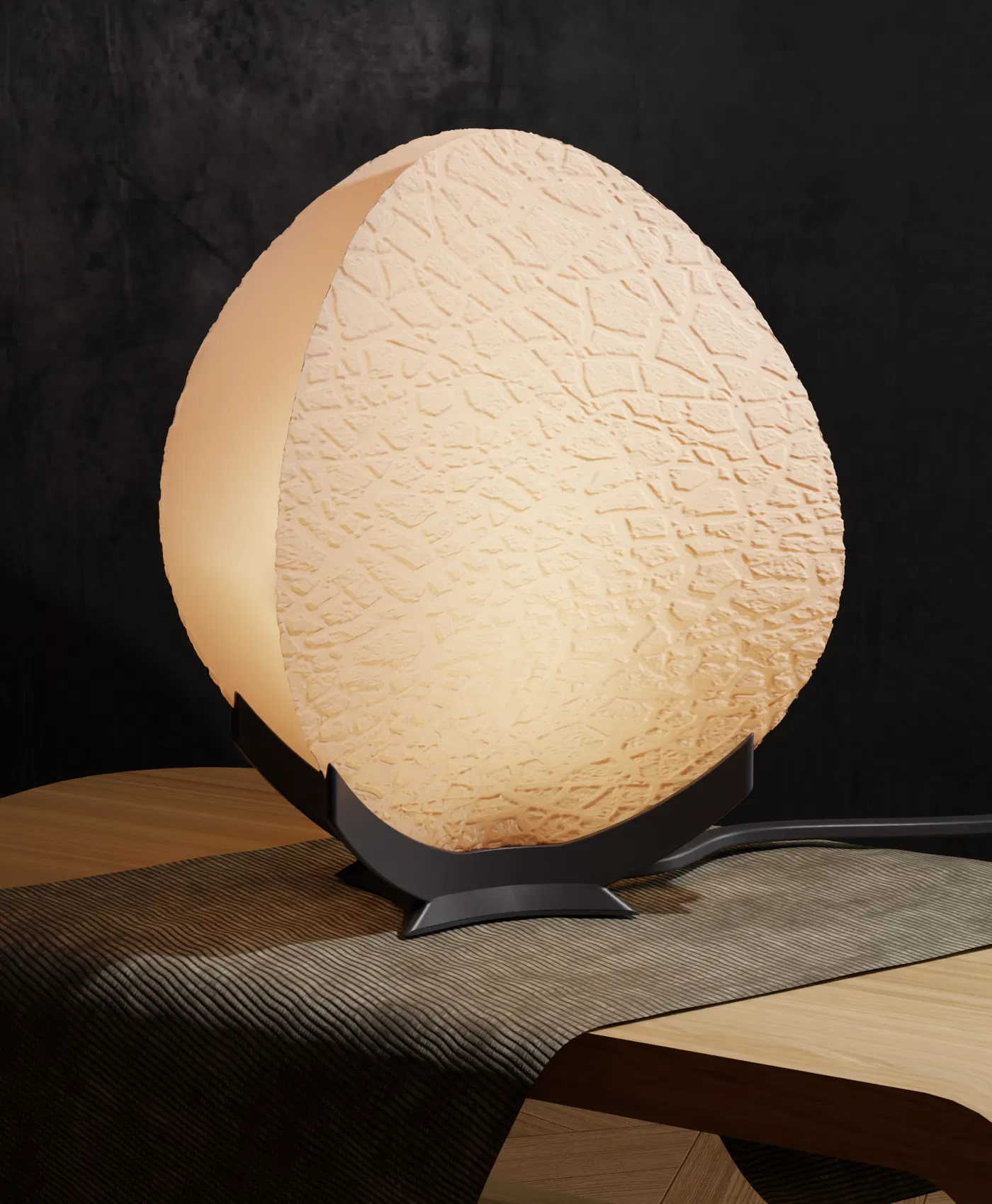

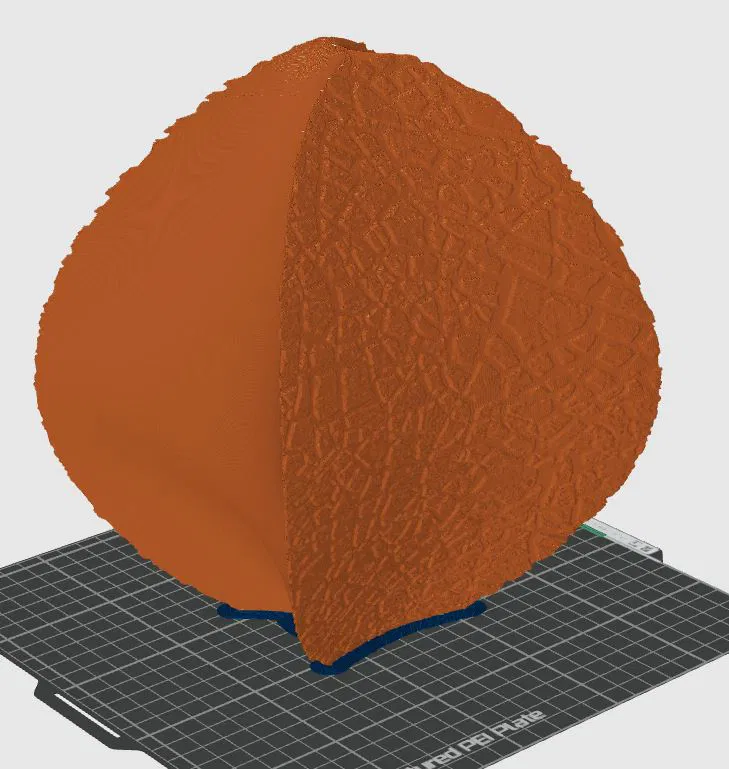

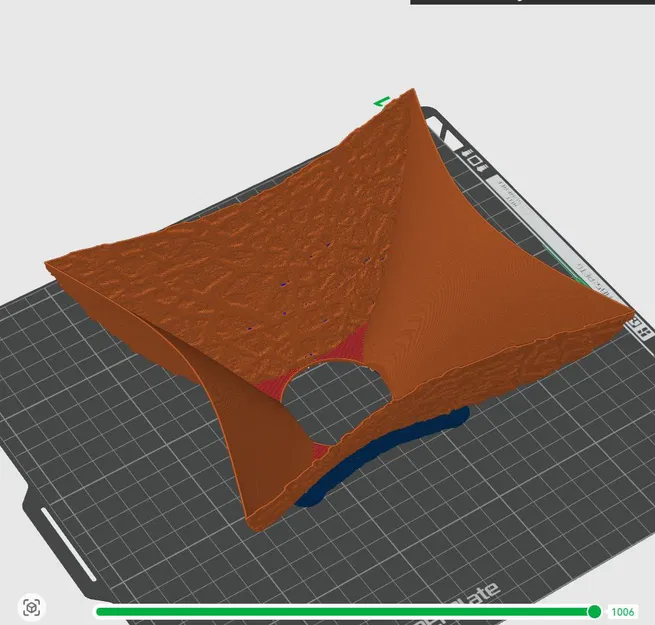

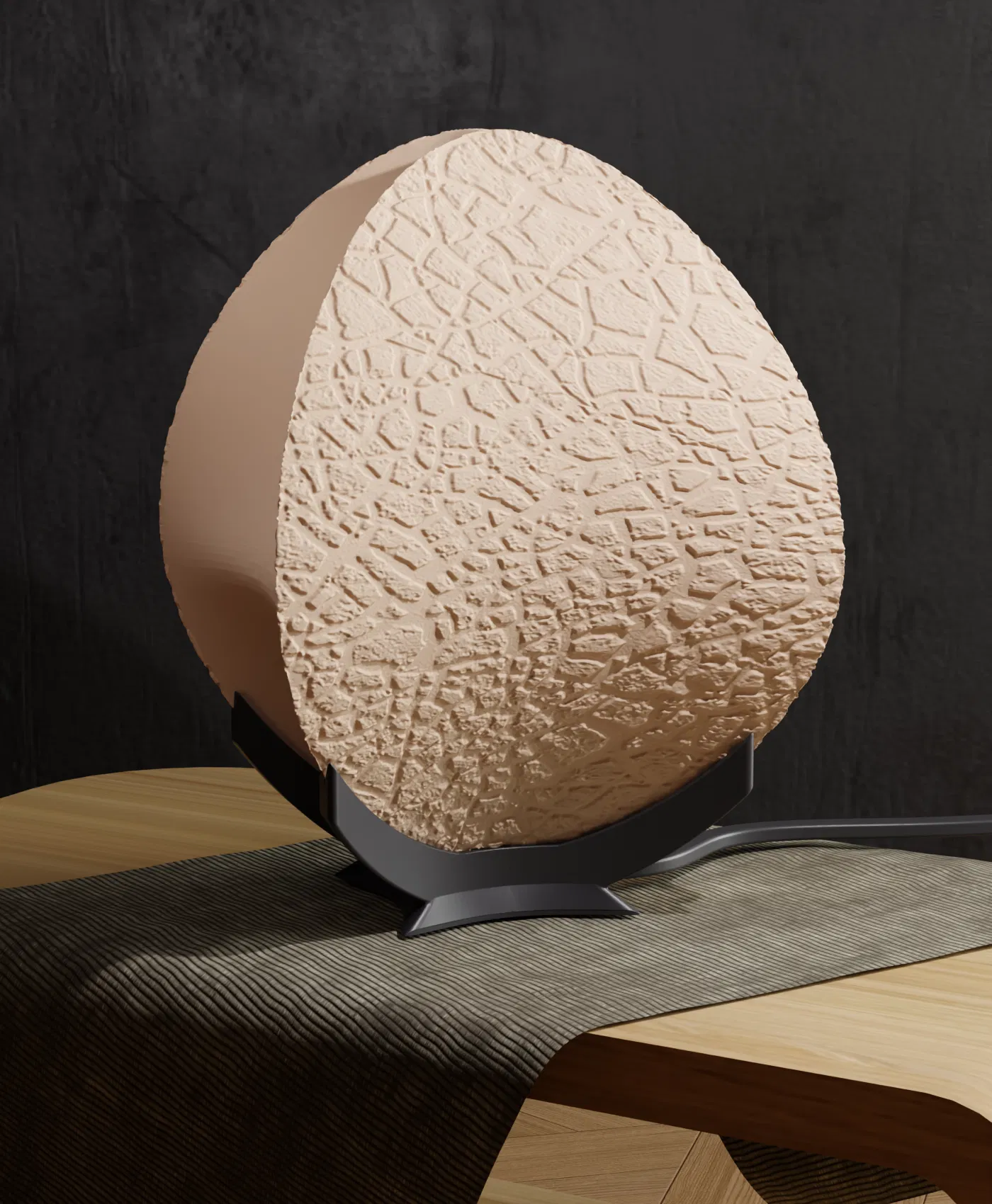

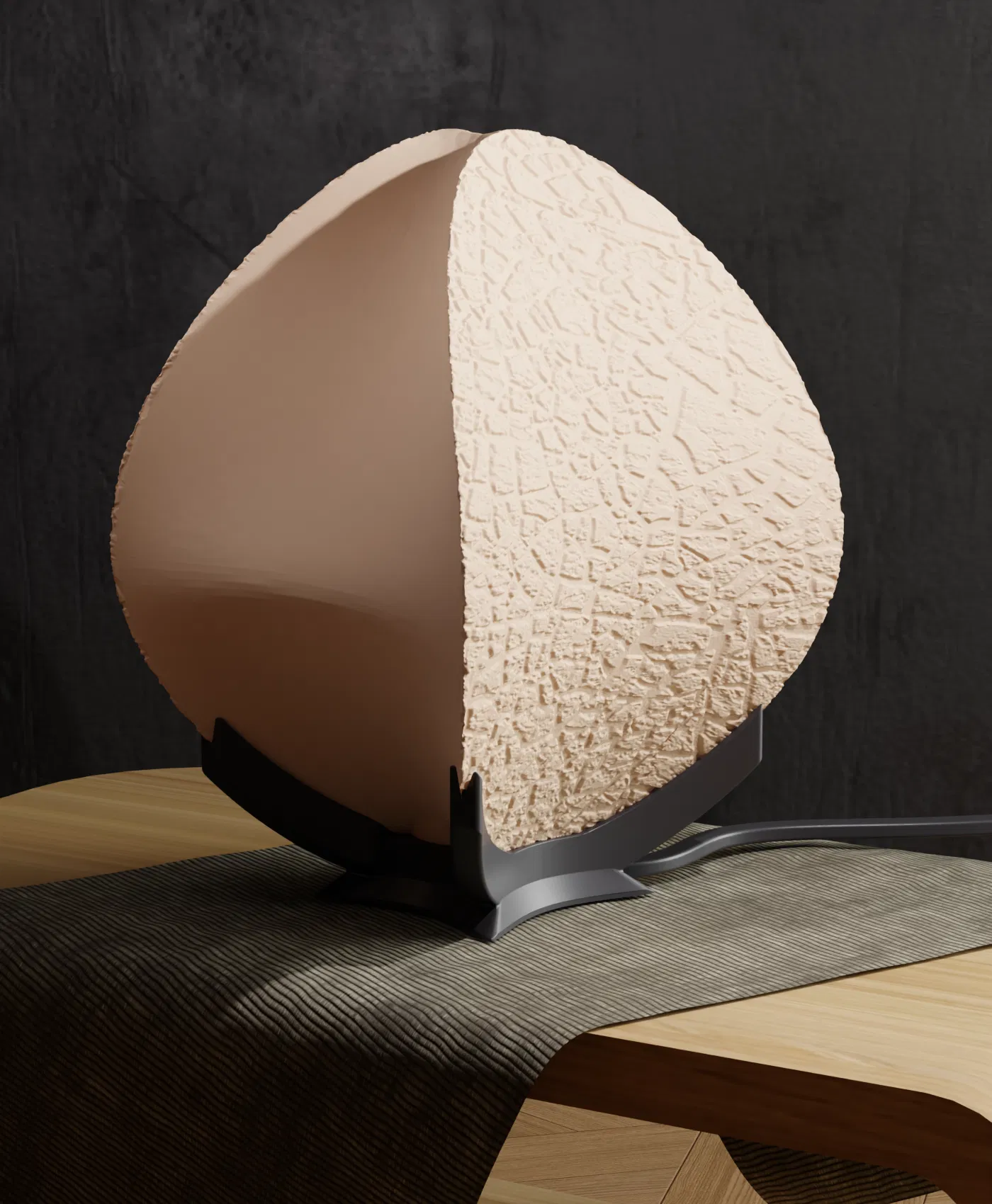

Ảnh giới thiệu là ảnh render, nhưng bản in đã được mô phỏng trong slicer để đảm bảo ra kết quả ổn. Với kinh nghiệm nhiều mẫu mình đã làm, mình có thể đánh giá rằng nếu bạn dùng đúng các gợi ý thiết lập, bản in sẽ thuyết phục. Bạn có thể xem ảnh mô phỏng slicing trong phần hình ảnh.

Về lựa chọn nozzle: nozzle 0.8 mm cho chụp đèn và nozzle 0.6 mm cho chân (với line width 0.5 mm).

Chụp đèn in ở vase mode. Phần còn lại in normal mode. Dùng với đui E14 và bóng LED (LED chứ không dùng bóng truyền thống để đảm bảo an toàn!). Nên chọn bóng loại nhỏ gọn như trong ảnh, có kèm kích thước.

Chúc bạn print ngon!

Thông số in 3D

Tùy chỉnh tốc độ theo máy của bạn. Với chụp đèn mình khuyến nghị tốc độ in thật chậm 35 mm/s. Vì sao? Bề mặt texture sẽ đẹp hơn nếu đầu in có thời gian “vẽ” rõ phần relief.

Layer height thấp hơn nhiều so với nozzle sẽ giúp giảm hiện tượng lệch lớp do relief quá gắt.

Chụp đèn (Abat jour): 164x191x239 Ht mm

Thiết lập:
- layer 0.2 mm
- Nozzle size 0.8 mm
- Line width 0.82 mm
- Walls: 1
- Top thickness = 0 layers / Bottom: 9 layers
- Print speed 35 mm/s
- Bật vase mode
- Không cần support

                -------------

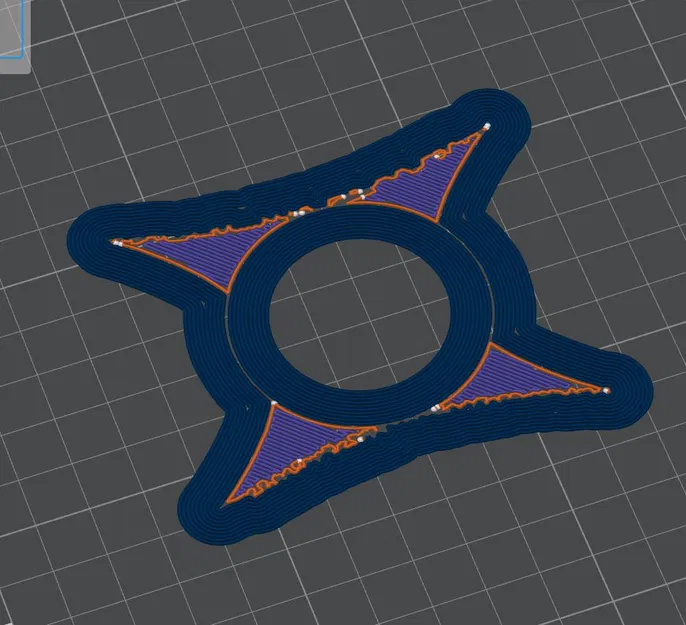

Chân đèn (Base): 129x147x75 Ht mm

Thiết lập:
- layer 0.25 mm
- Nozzle size 0.6 mm
- Line width 0.5 mm
- Walls: 2
- Top thickness = 2 layers / Bottom: 3 layers
- Print speed 50 mm/s
- infill: 8% gyroid
- Không cần support
