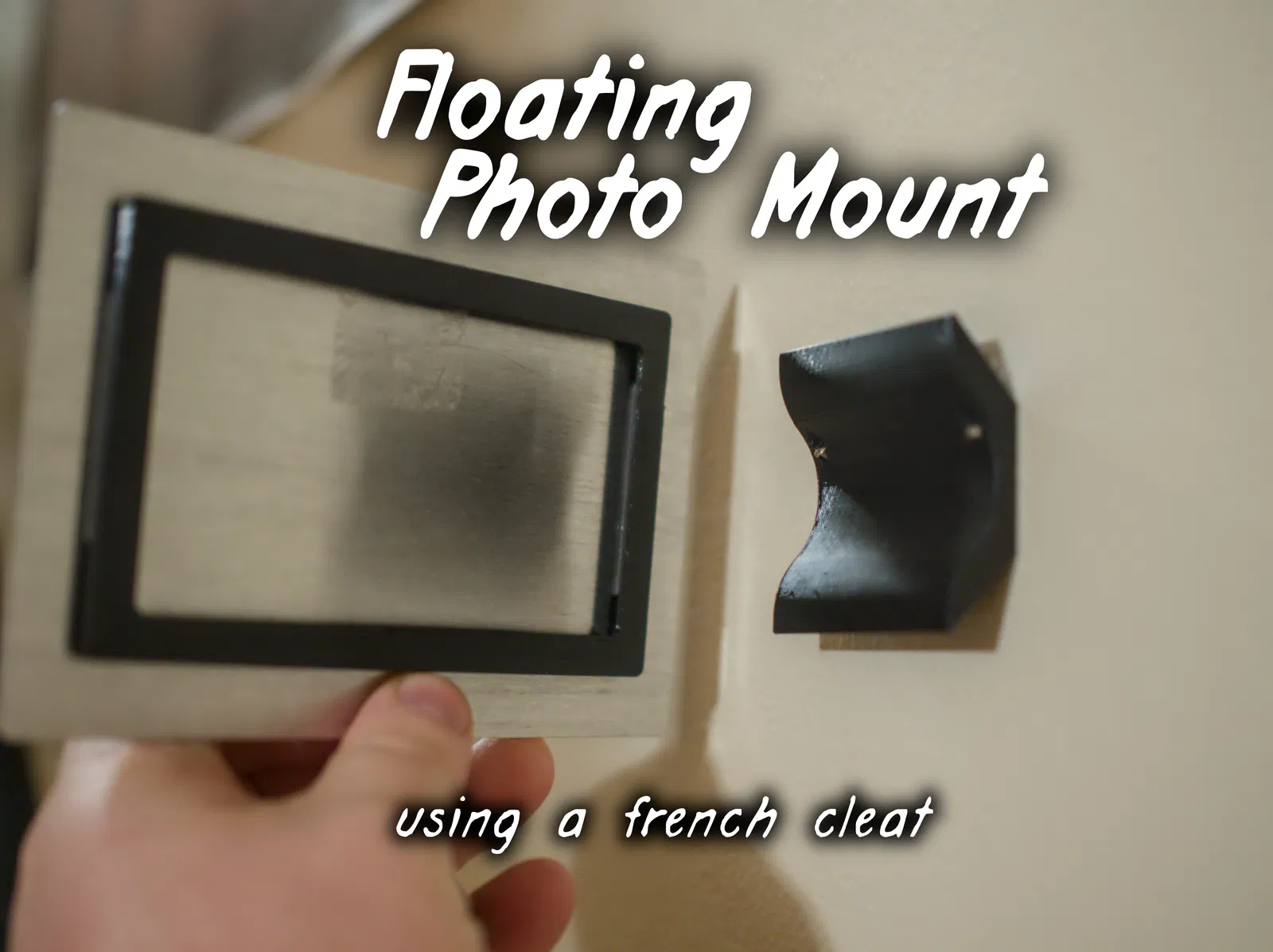

Hệ Thống Treo Ảnh Nổi Thay Đổi Nhanh (Floating Photo Mounting System – French Cleat)

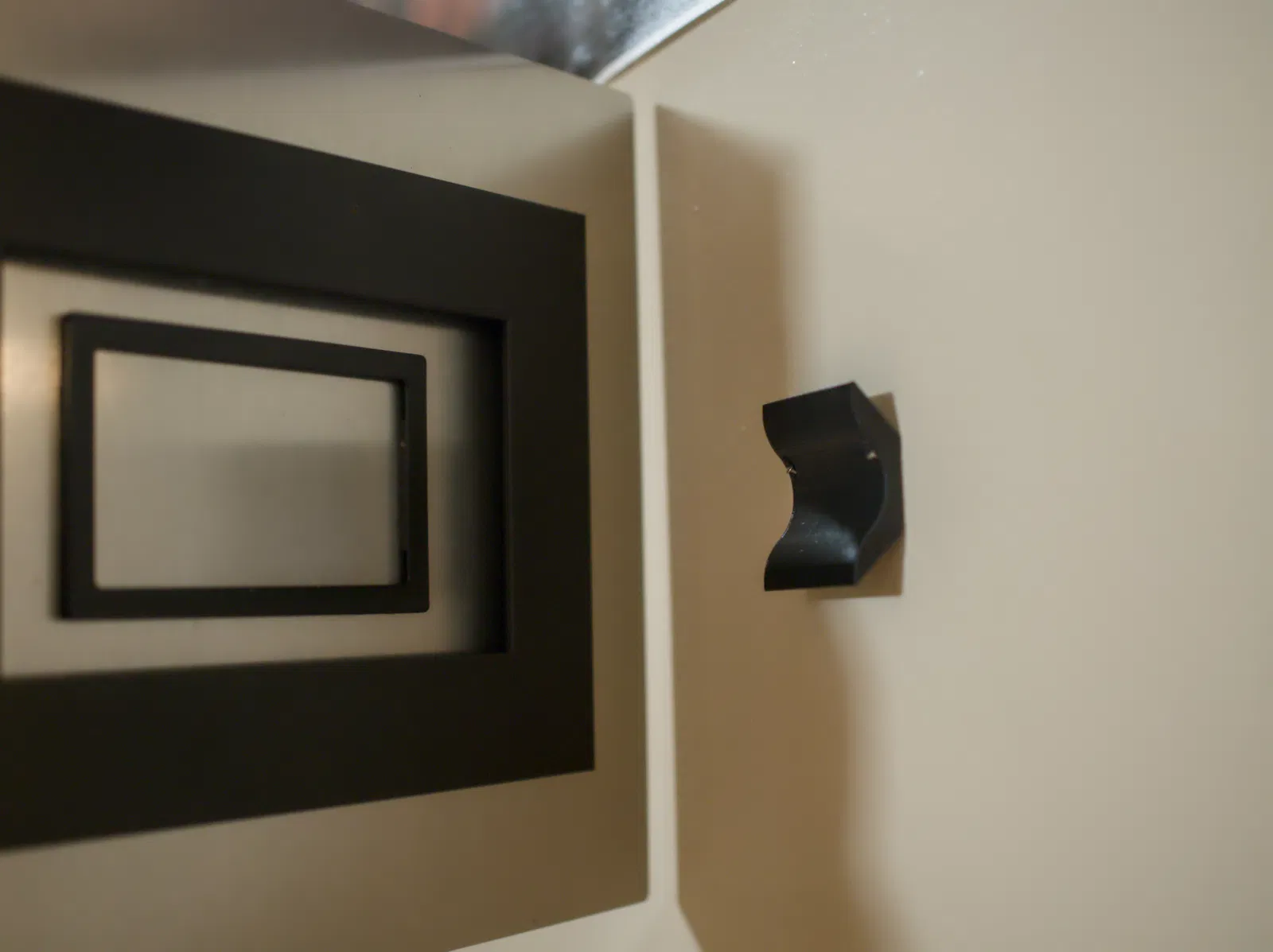

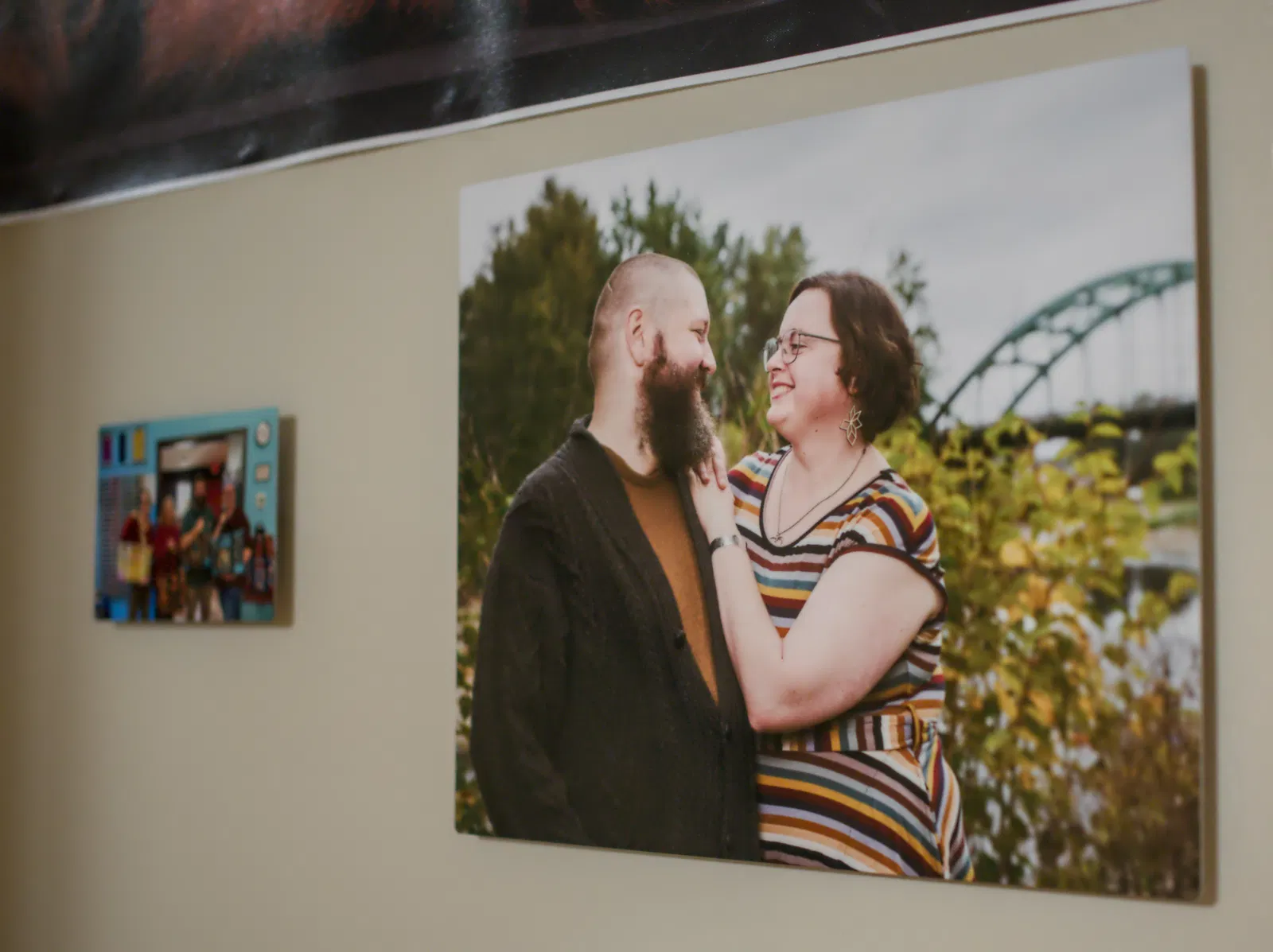

Mình tạo ra hệ thống này để có thể thay đổi mấy tấm ảnh in kim loại treo tường cho dễ. Mình muốn đổi kích thước ảnh mà tâm ảnh không bị lệch. Ý tưởng là bạn chọn kích thước ảnh nhỏ nhất mà bạn dự định trưng bày, rồi gắn cái mount tương ứng đó lên tất cả ảnh có kích thước bằng hoặc lớn hơn. Sau đó, vì bạn đã căn mount đúng giữa tấm ảnh, nên khi treo lên french cleat nó sẽ luôn “rơi” đúng một vị trí cố định.

Nếu bạn có kích thước ảnh nào mình chưa tính tới mà bạn muốn dùng, cứ nhắn mình biết nha.

File CAD có trên OnShape nếu bạn muốn chỉnh sửa hoặc export file STEP.

Chọn file cần in

Nếu kích thước nhỏ nhất bạn treo là 5x7, thì chọn mount size đó và in các offset guide tương ứng dựa trên kích thước ảnh bạn sẽ gắn vào. Tổng cộng, bạn sẽ cần in các phần sau:

• picture french cleat-AAAxBBB

• offset guide (in 2 bản)

  • offset guide-AAAxBBB_mount on_CCCxDDD_picture nếu gắn lên ảnh lớn hơn

  • offset guide-matched nếu gắn lên đúng kích thước ảnh tương ứng

• wall french cleat

In 3D

In wall french cleat với mặt vát lớn (large chamfer) úp xuống để các lỗ đóng đinh tương đối nằm ngang. Dùng 4 wall loops.

In picture mount với phần lớn của mặt phẳng úp xuống. Nếu bạn in bản có lỗ bắt vít (screw hole version) thì thường không cần supports. Dùng 4 wall loops.

In offset guide với mặt phẳng lớn úp xuống. In 2 bản.

Gắn ảnh

1. Đặt 2 cái offset guide vào hai góc đối diện của tấm ảnh. Nhớ ép sát cho khít góc.

2. Dùng băng keo VHB bản 1/4 inch (có thể cắt từ cuộn rộng ra) hoặc loại băng keo mút 2 mặt khác có độ bám mạnh để dán picture french cleat vào mặt sau của ảnh. Hoặc dùng bản bắt vít nếu bạn gắn lên vật liệu như tấm gỗ phẳng.

3. Dùng đinh treo tranh để gắn wall french cleat lên tường.

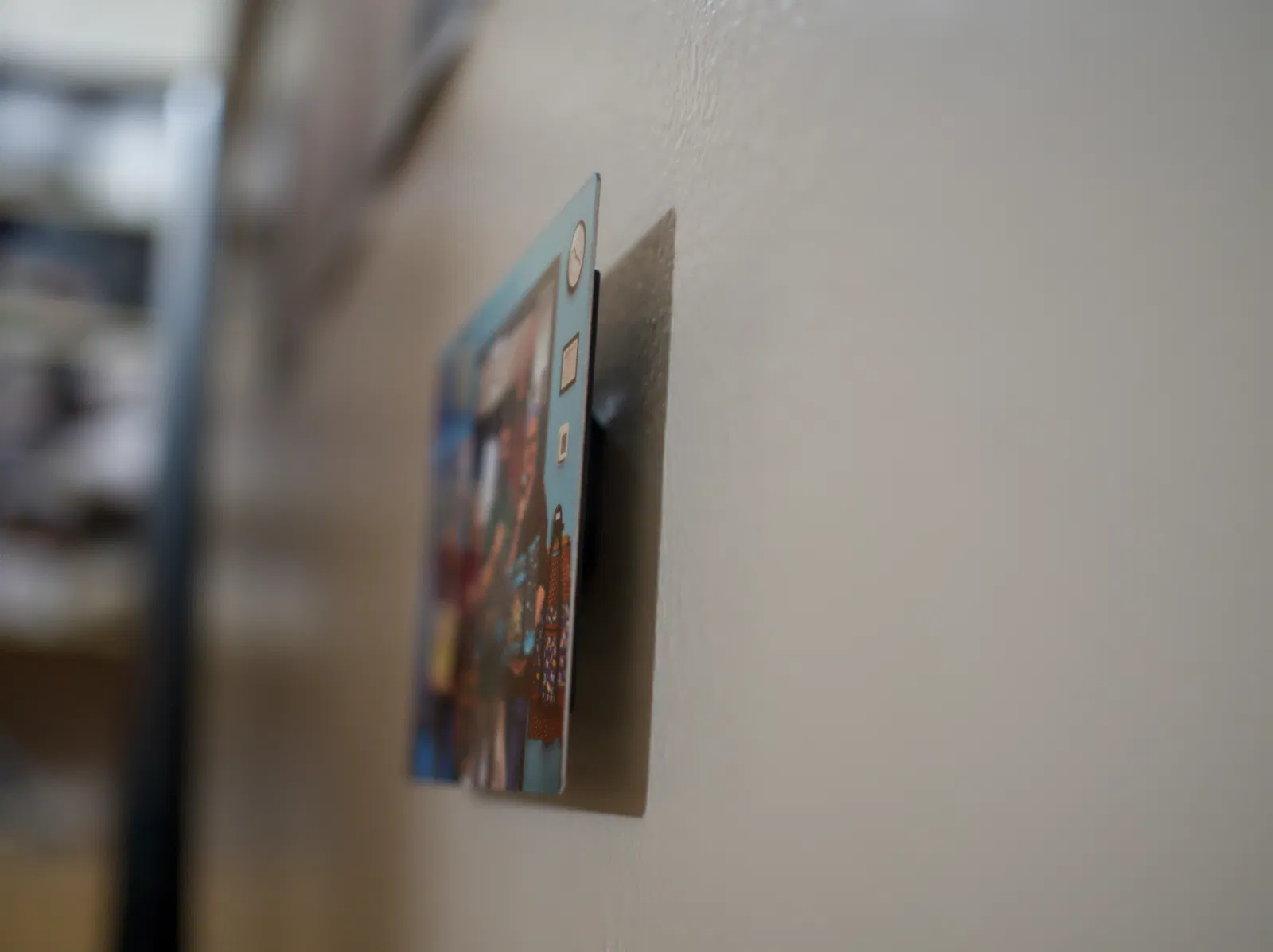

4. Treo ảnh lên french cleat là xong!
