Bộ nối dài anten cho vỏ Heltec chính hãng (Heltec ESP32 LoRa V3)
Mẫu này giúp chỉnh vỏ Heltec ESP32 LoRa V3 (HTIT-WB32LA_V3) để dùng anten ngoài kích thước lớn không nhét vừa trong vỏ. In PLA, có support; sau in khoan lỗ luồn dây coax và dán bằng băng keo hai mặt.
Mô tả

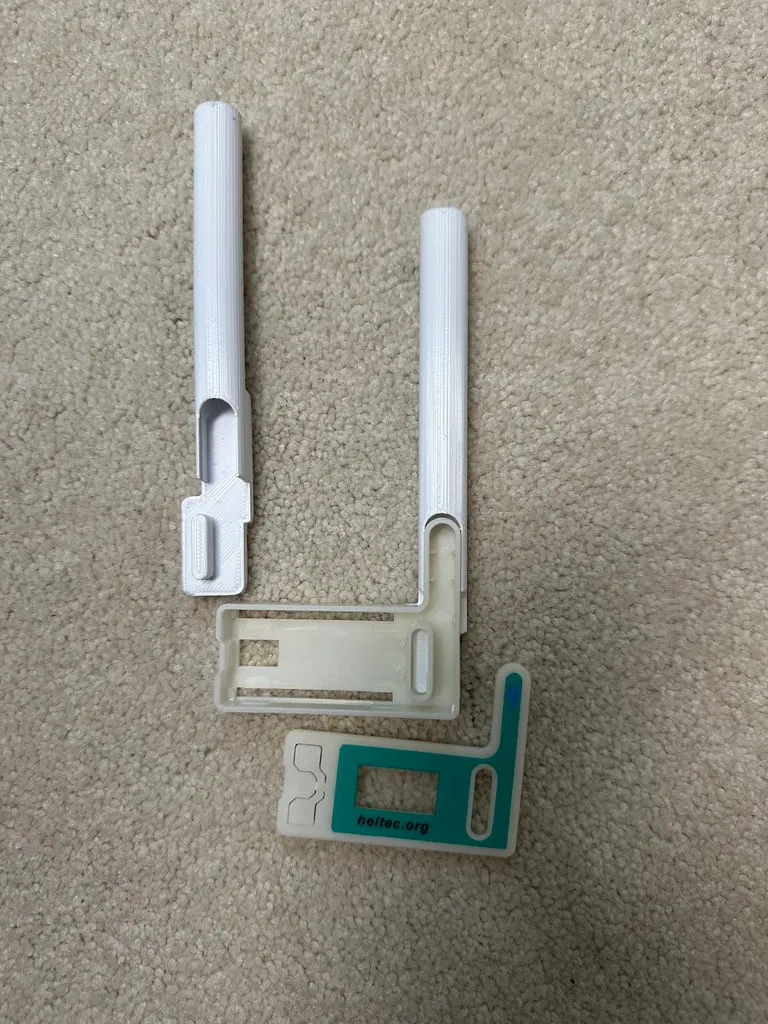

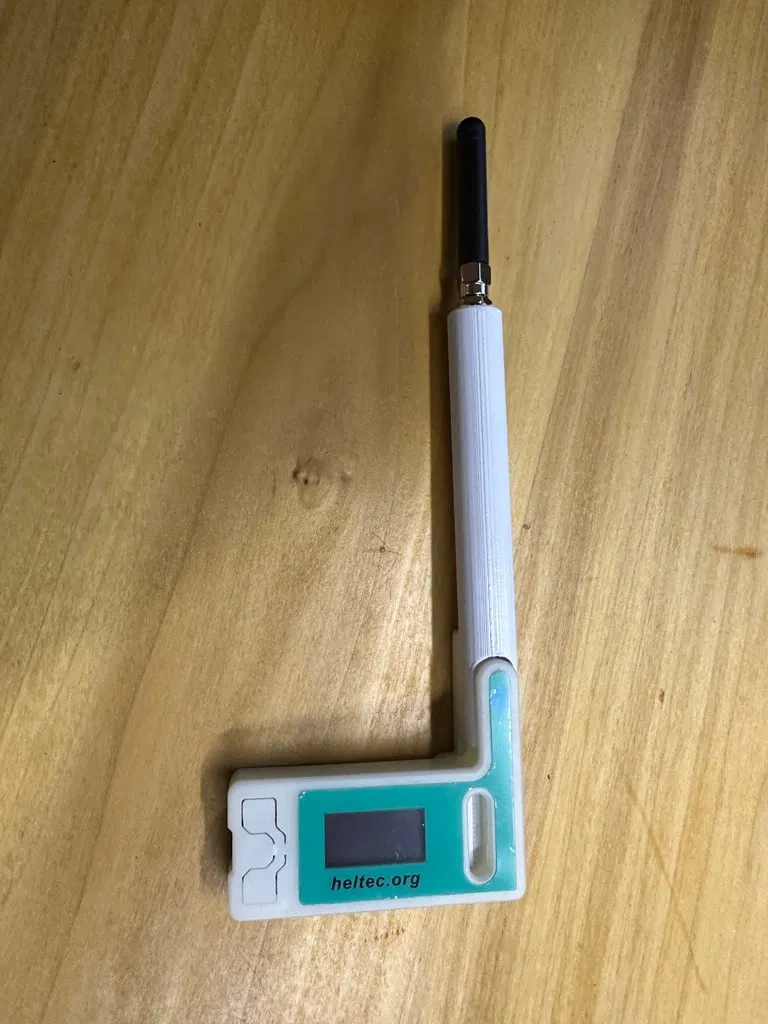

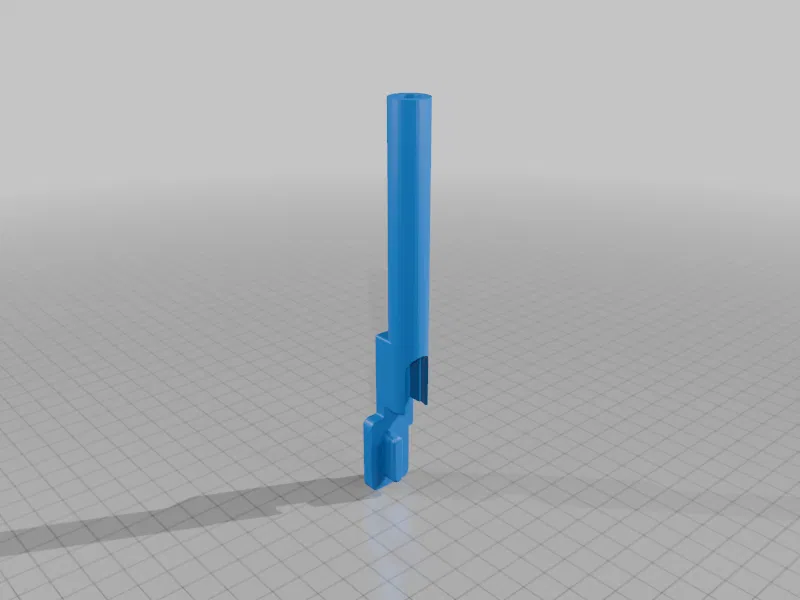

Vỏ chính hãng cho board Heltec LoRa ESP32 V3 (HTIT-WB32LA_V3) được thiết kế để dùng anten ngắn, có thể nằm gọn bên trong vỏ. Tuy nhiên, một số bộ kit đi kèm loại anten khác (to hơn) nên không nhét vừa vào vỏ. Thiết kế này giúp nối dài phần vỏ để phù hợp với các anten như vậy.
Print Settings
Printer Brand:
Creality
Printer:
Ender 3 Pro
Supports:
Yes
Filament: eSUN PLA White
Post-Printing

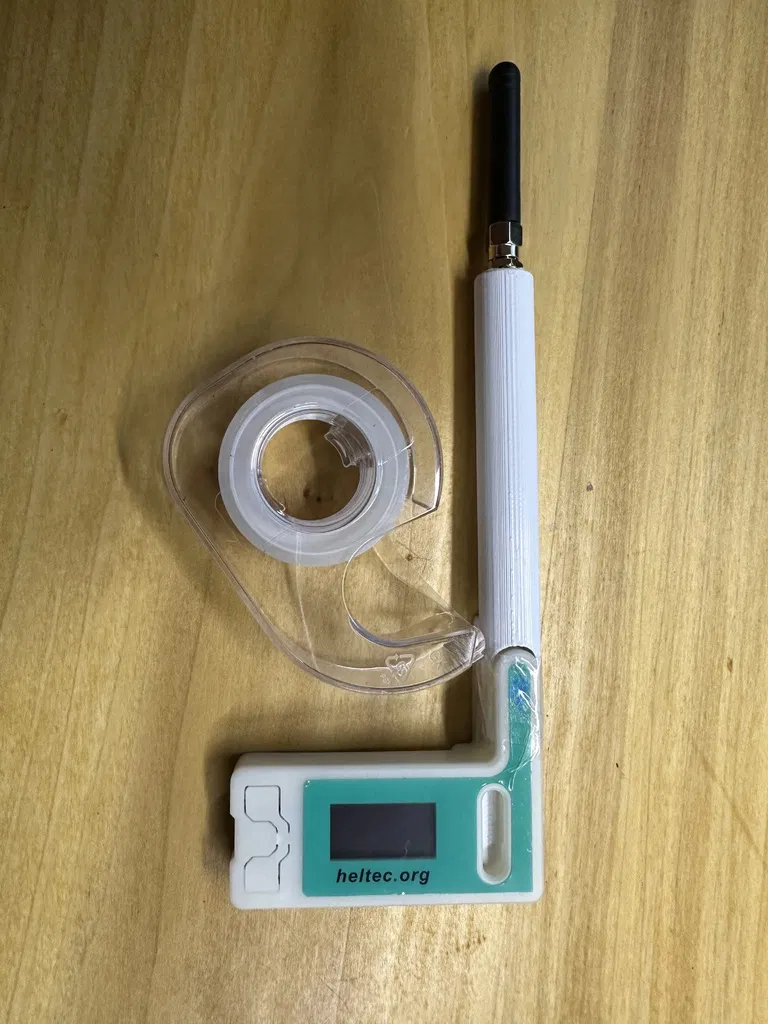

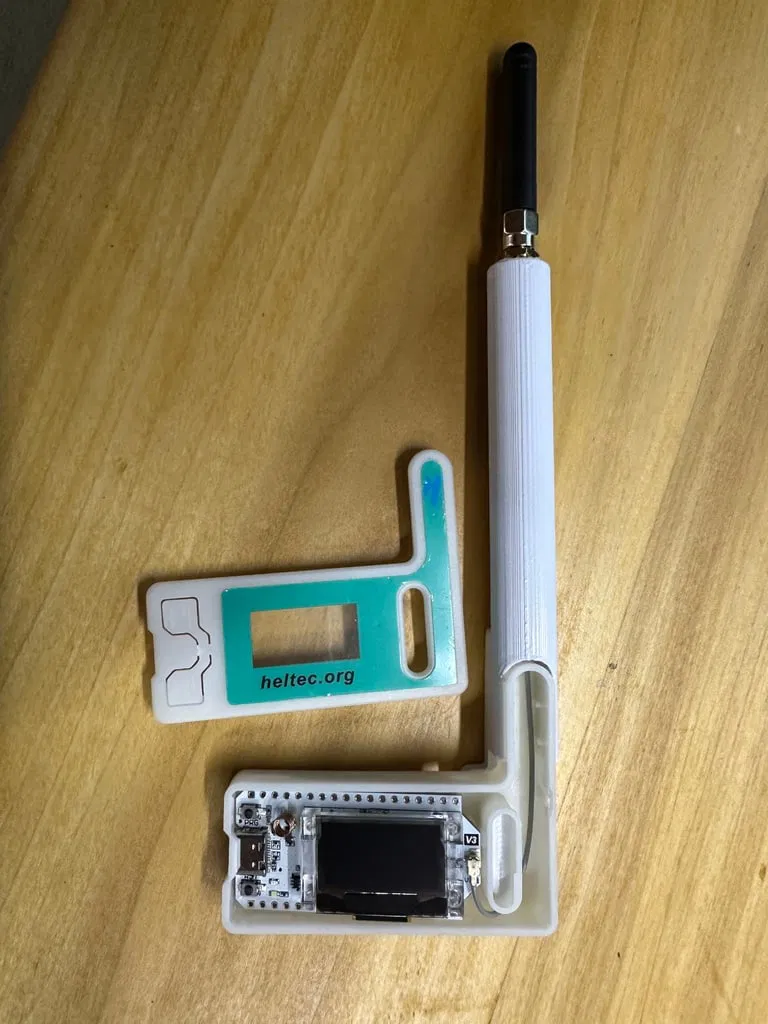

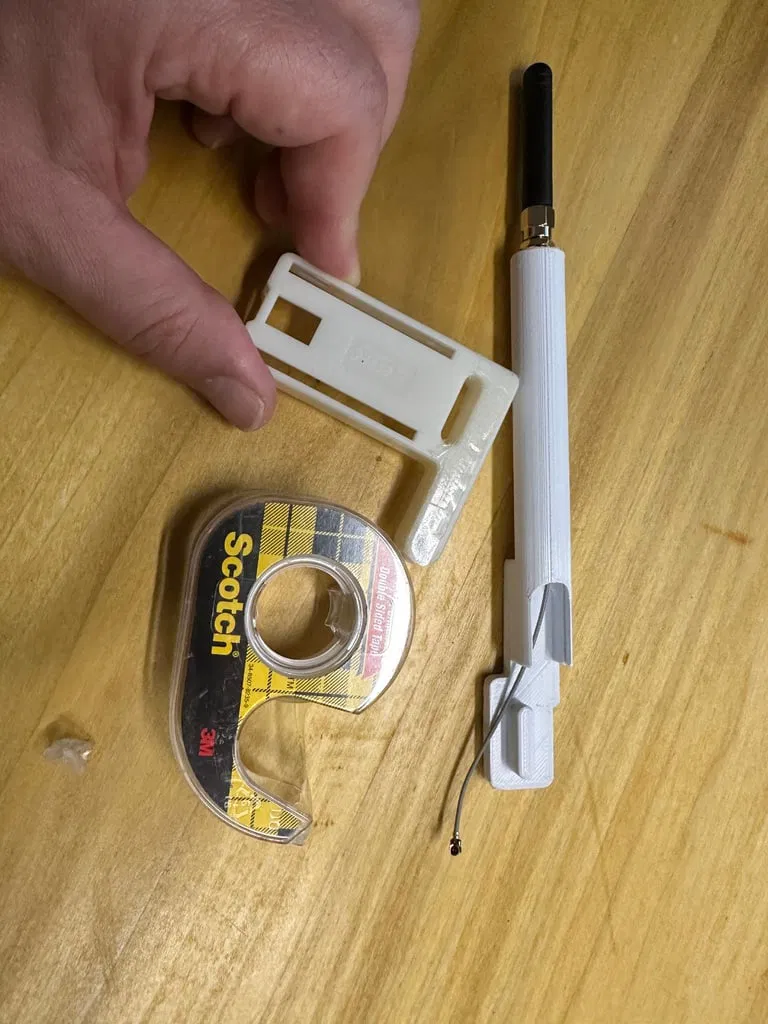

Khoan một lỗ nhỏ ở phần chóp của vỏ Heltec chính hãng để luồn dây coaxial của anten. Dùng băng keo hai mặt (Scotch) để dán phần extender vào vỏ Heltec. Nếu muốn chắc hơn thì quấn thêm băng keo một mặt quanh chỗ nối.
Category: Electronics
