Dishwasher Tag (Thẻ báo sạch/dơ cho máy rửa chén)

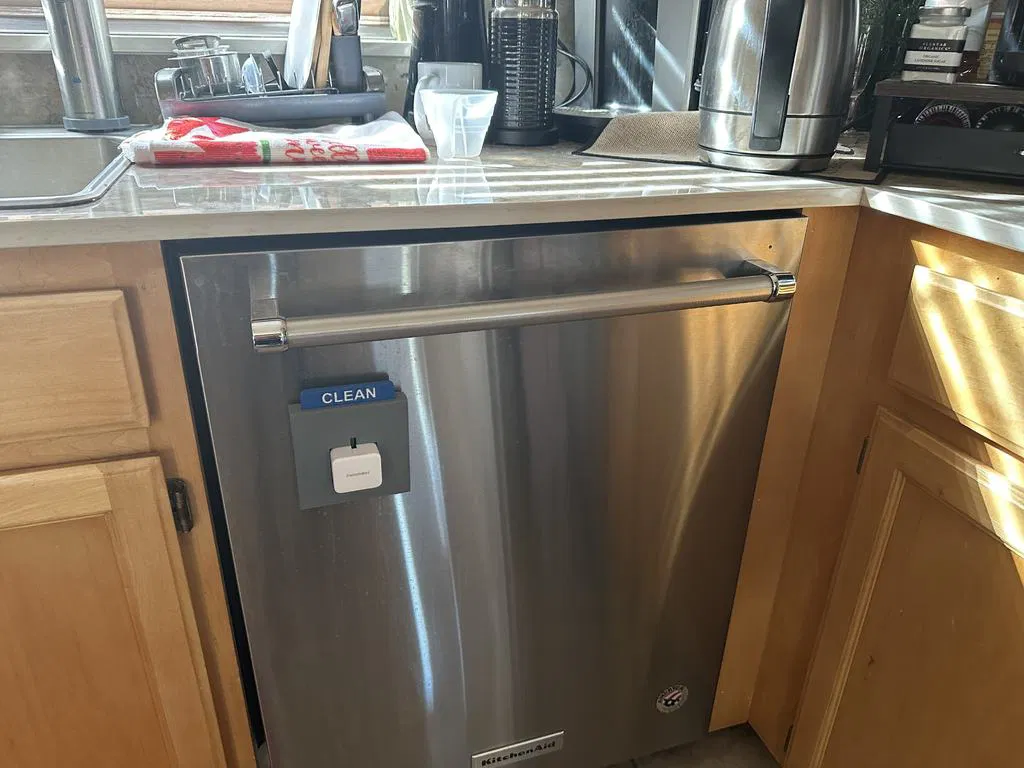

Thiết bị này cho biết chén dĩa trong máy rửa chén đang sạch hay dơ. Thiết bị có một thẻ (tag) với chữ “Clean”. Nếu chữ này đang hiện ra thì chén dĩa sạch. Nếu không thấy thì chén dĩa dơ. Mục đích là dùng chung với hệ thống home automation. Mình dùng Home Assistant. Trường hợp của mình là Home Assistant theo dõi mức tiêu thụ điện của máy rửa chén. Khi điện năng tiêu thụ giảm xuống dưới một ngưỡng trong một khoảng thời gian nhất định, hệ thống sẽ gửi tín hiệu Bluetooth tới SwitchBot button pusher (là một phần của thiết bị này). Kết quả là thẻ “Clean” tự bật ra. Việc duy nhất cần làm thủ công là đẩy thẻ vào lại trước khi cho chén dĩa dơ vào rửa. Máy rửa chén của mình có đèn LED sáng khi chu trình rửa xong, nhưng vấn đề là hễ mở cửa ra thì đèn LED tắt. Sau đó thì không thể dựa vào đèn đó để biết tình trạng chén dĩa bên trong nữa. Thiết bị này giải quyết vấn đề đó.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3 Pro

Rafts:

No

Supports:

Yes

Post-Printing

Assembly

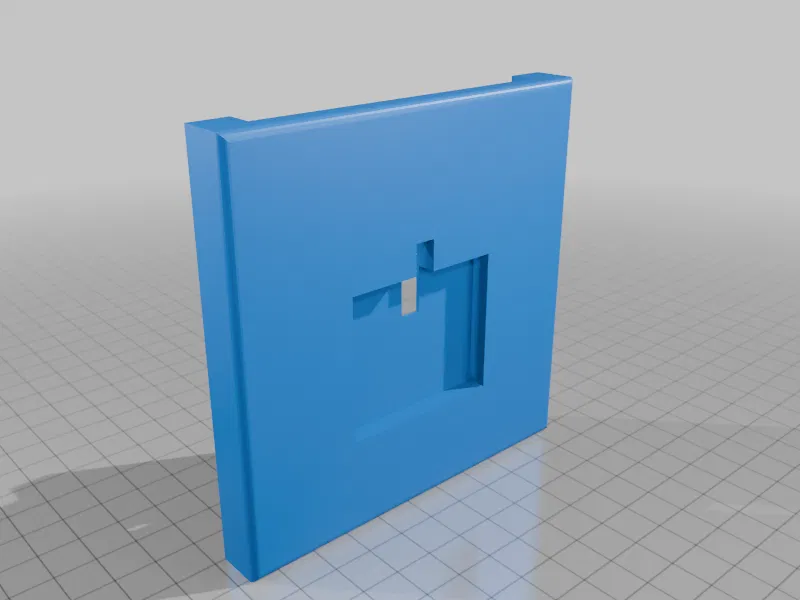

Ngoài 3 phần in 3D, cần thêm các món sau:

• SwitchBot button pusher.

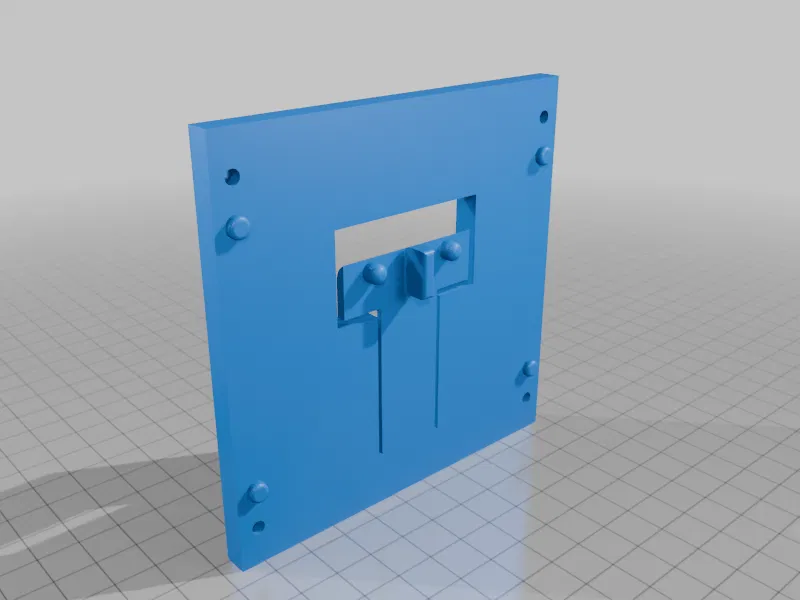

• 4 insert M3 (để nung/chảy cấy vào 4 lỗ của phần mặt trước).
• 4 ốc M3 dài 8–12 mm.
• (khuyến nghị) lò xo dạng chữ U từ cơ cấu lên cót (ví dụ tháo từ đồ chơi cũ) hoặc, nếu không có, dùng lò xo trong bút kèm một đoạn đinh để tránh bị oằn.

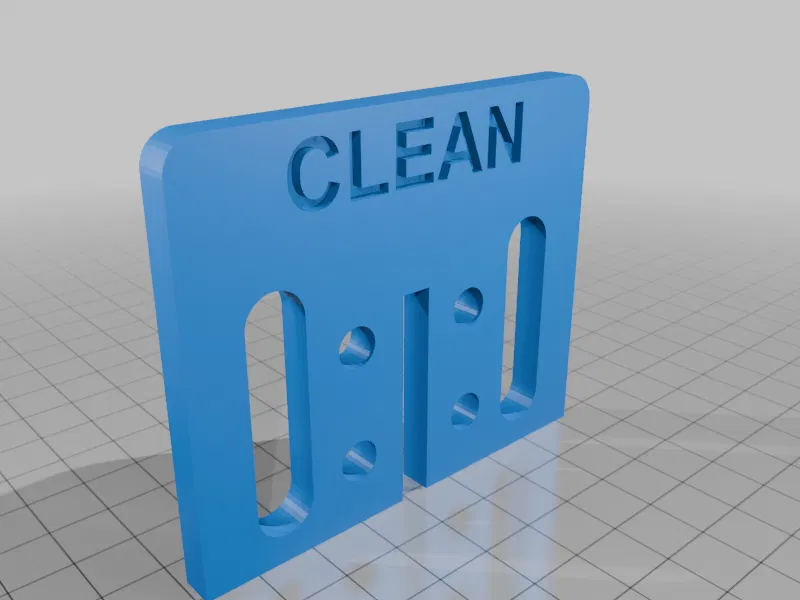

• Keo silicone màu để bơm vào chữ “Clean” (màu phải khác màu nhựa).

Video hướng dẫn lắp ráp và sử dụng: https://youtu.be/_OlOnloI_gI
