Khung bench/hộp cho thanh nhôm định hình 2020 (2020 extrusion)

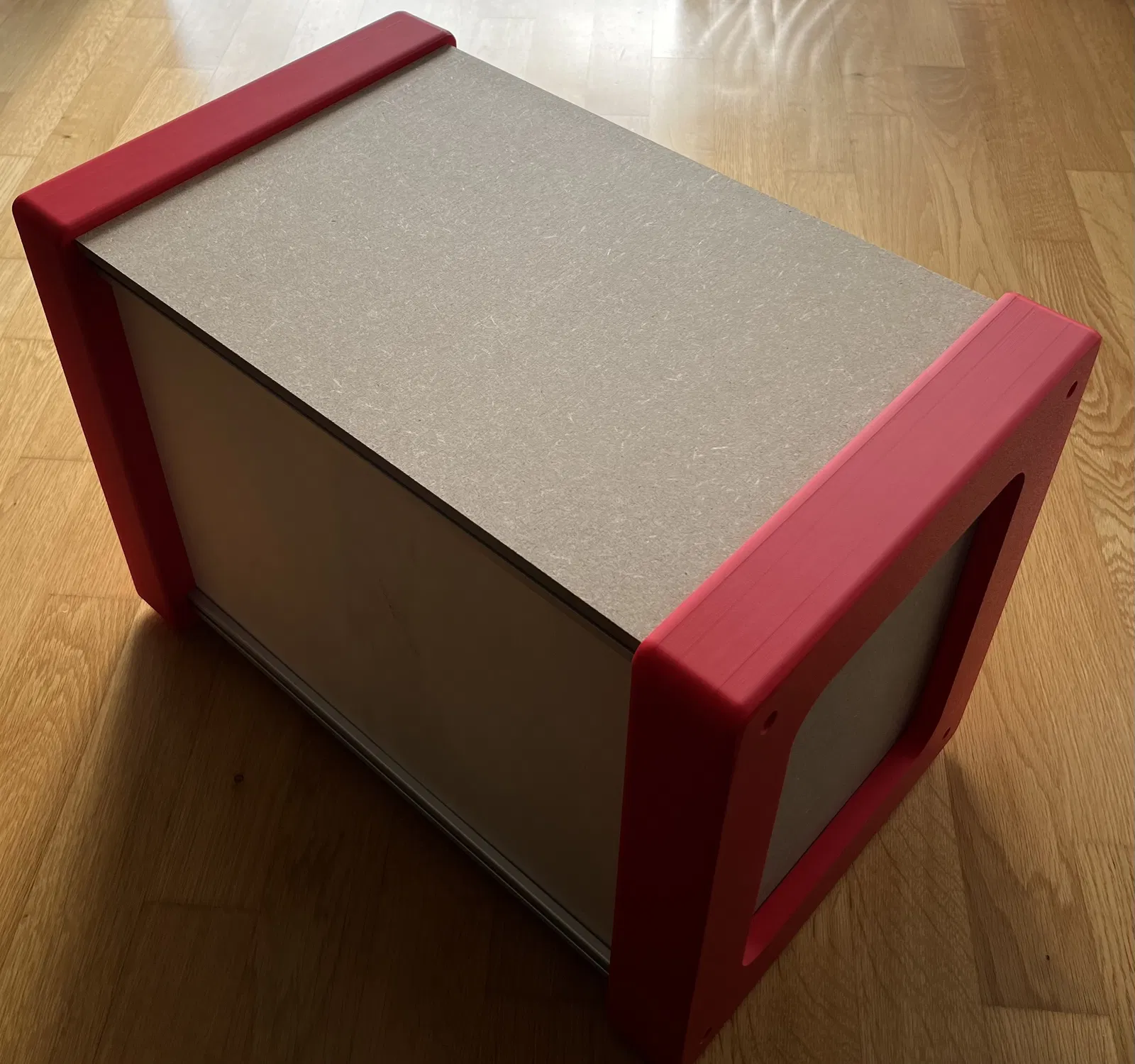

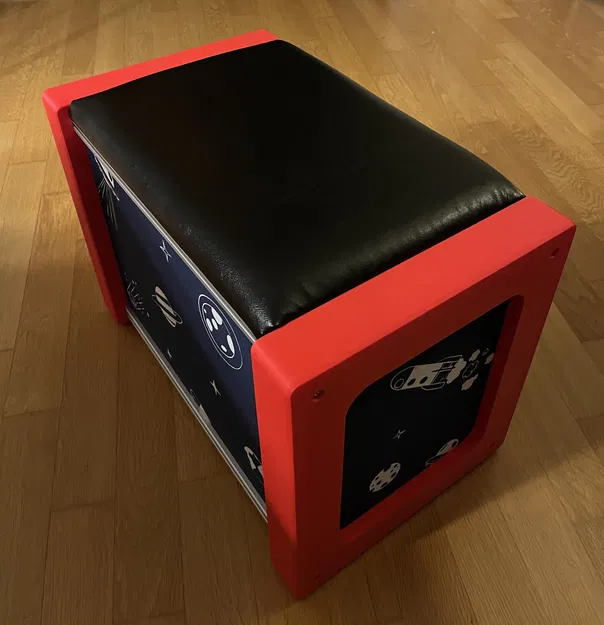

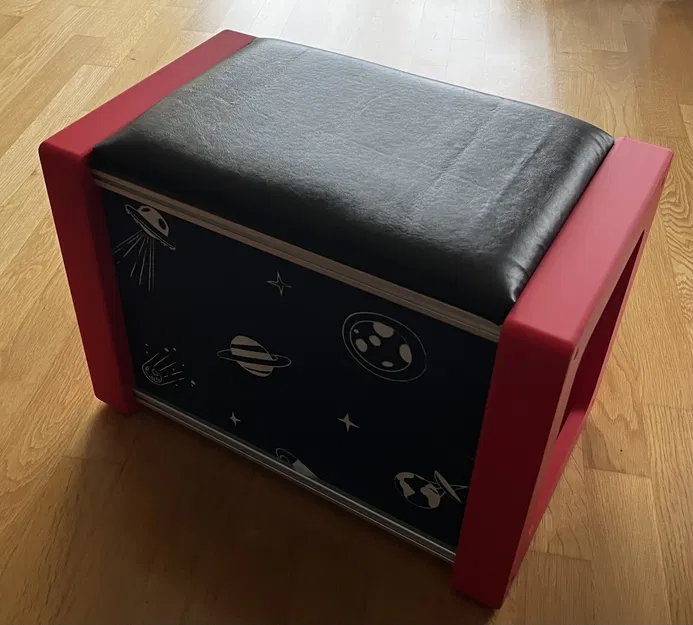

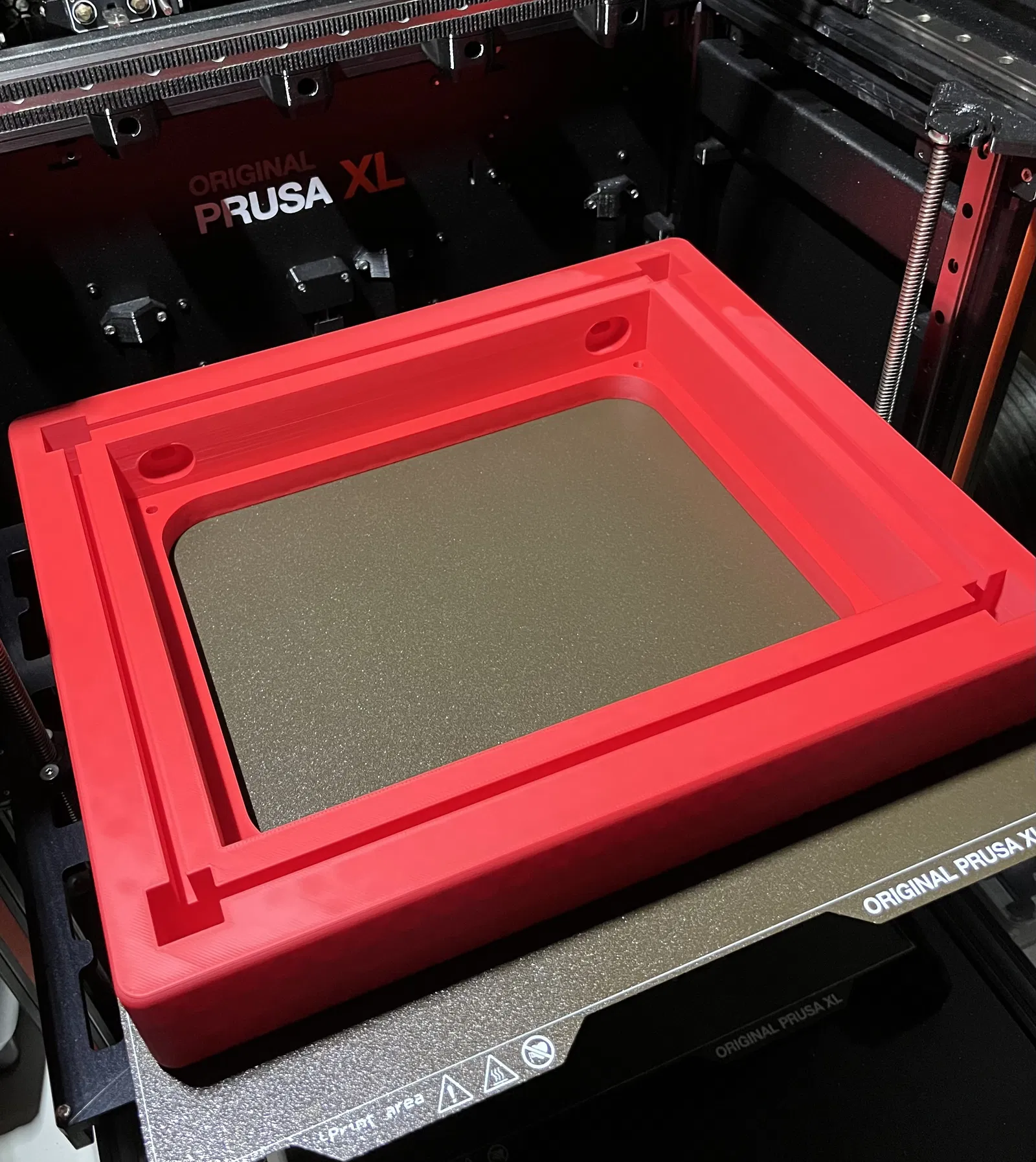

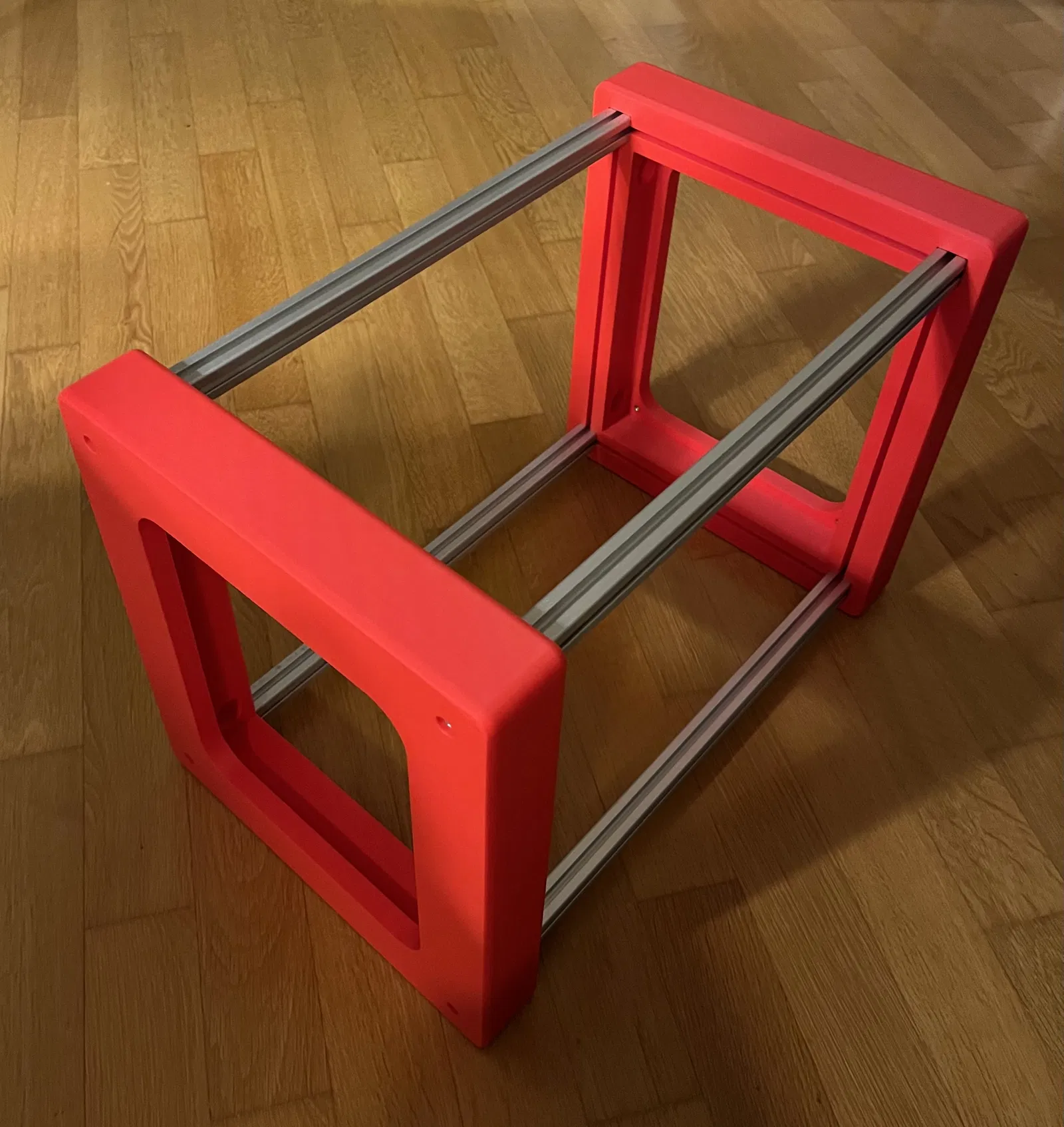

Mẫu này cần máy in khổ lớn; bản in trong hình là 35x30cm (tầm 1.1kg filament với thiết lập in PLA khá tiêu chuẩn). Hai tấm hông được bắt bằng 8x insert ren nhiệt M4 (threaded heat-set insert) và vít M4 (mình có kèm file in cho tấm hông dày 3mm, nhưng cá nhân mình dùng MDF bọc vải cho tất cả các mặt). Các tấm còn lại có thể ép/trượt vào rãnh của extrusion, hoặc bắt vít trực tiếp vào extrusion tùy bạn. Thanh 2020 extrusion được cố định bằng vít M5 hoặc M6. Mặt lưng có sẵn lỗ để bắt treo vào tường. Chân cao su (tùy chọn & in riêng) có thể dán keo vào.

Dĩ nhiên bạn cũng có thể tận dụng các lỗ này để làm standoff theo nhu cầu, ví dụ để cân bằng khi sàn không phẳng (chẳng hạn chỉ cần scale phần chân theo trục z).

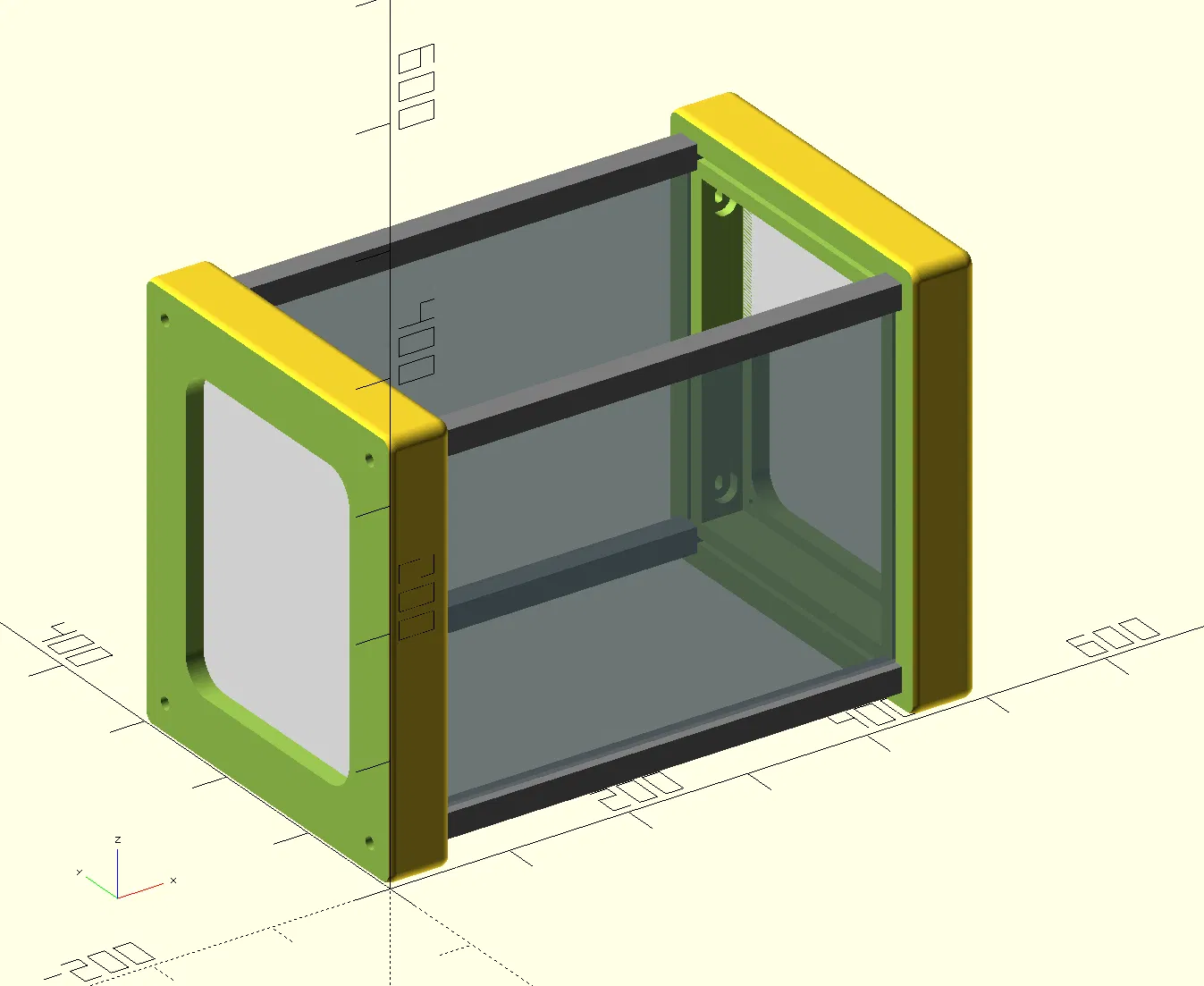

Các tham số có thể chỉnh trong file OpenSCAD: height, width, screw hole, screw head và đường kính threaded inserts.

Đừng quên là bạn cần in bản đối xứng (mirrored). In với supports “on build plate only” (phần này sẽ đỡ các lỗ bắt vít; các mép vát bên hông được thiết kế để không cần supports).
