QIDI Plus 4 Backplate - Nâng cấp quạt + WIFI Dongle

Mình muốn nâng cấp quạt ở backplate và cả WIFI dongle cho con QIDI Plus 4. Mình có thấy vài mẫu backplate khá ổn có thể gắn quạt 120mm, nhưng lại không có chỗ để gắn cái WIFI dongle của mình (to hơn đáng kể), nên mình quyết định tự thiết kế một backplate “tất cả trong một” luôn!

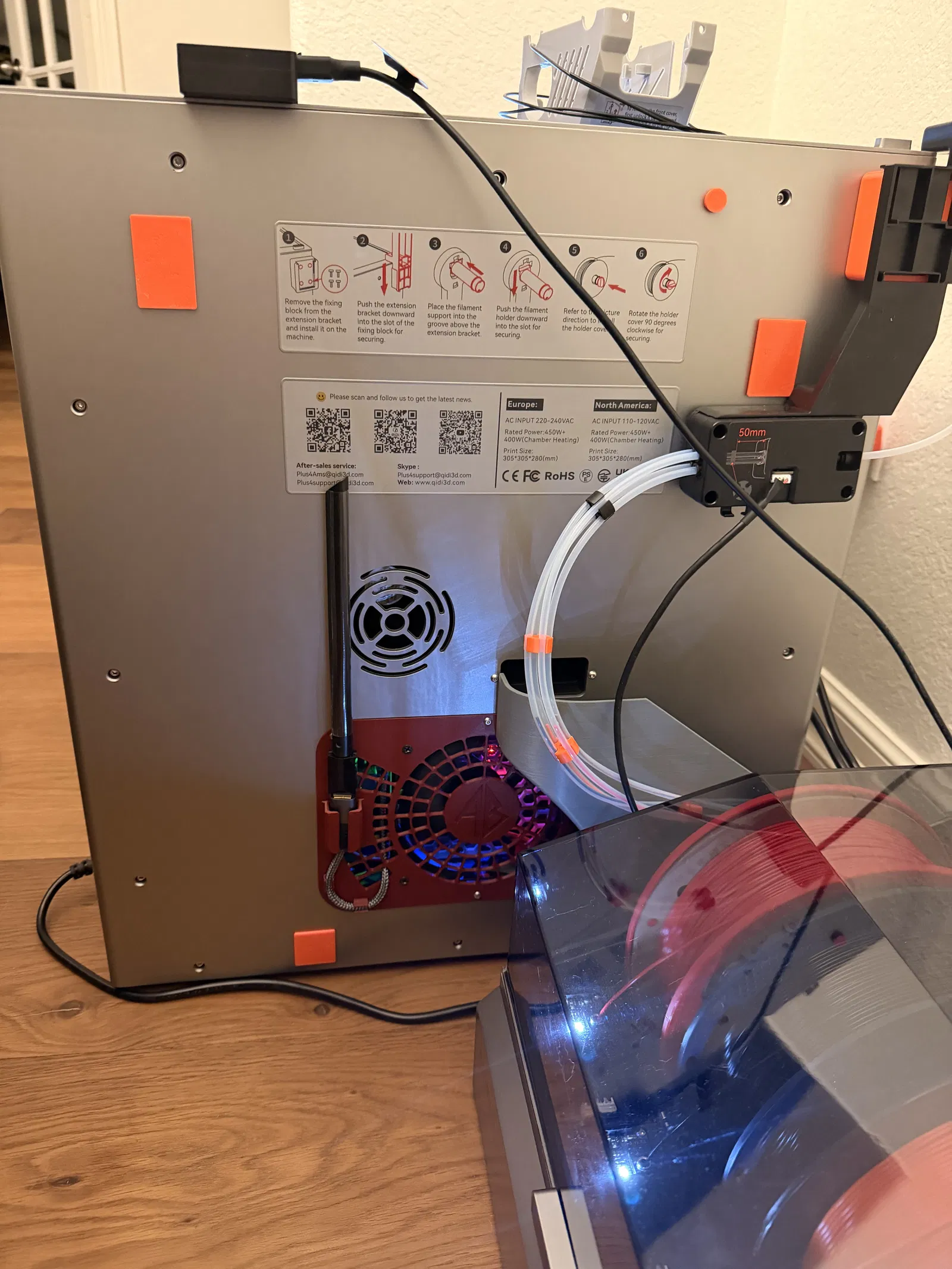

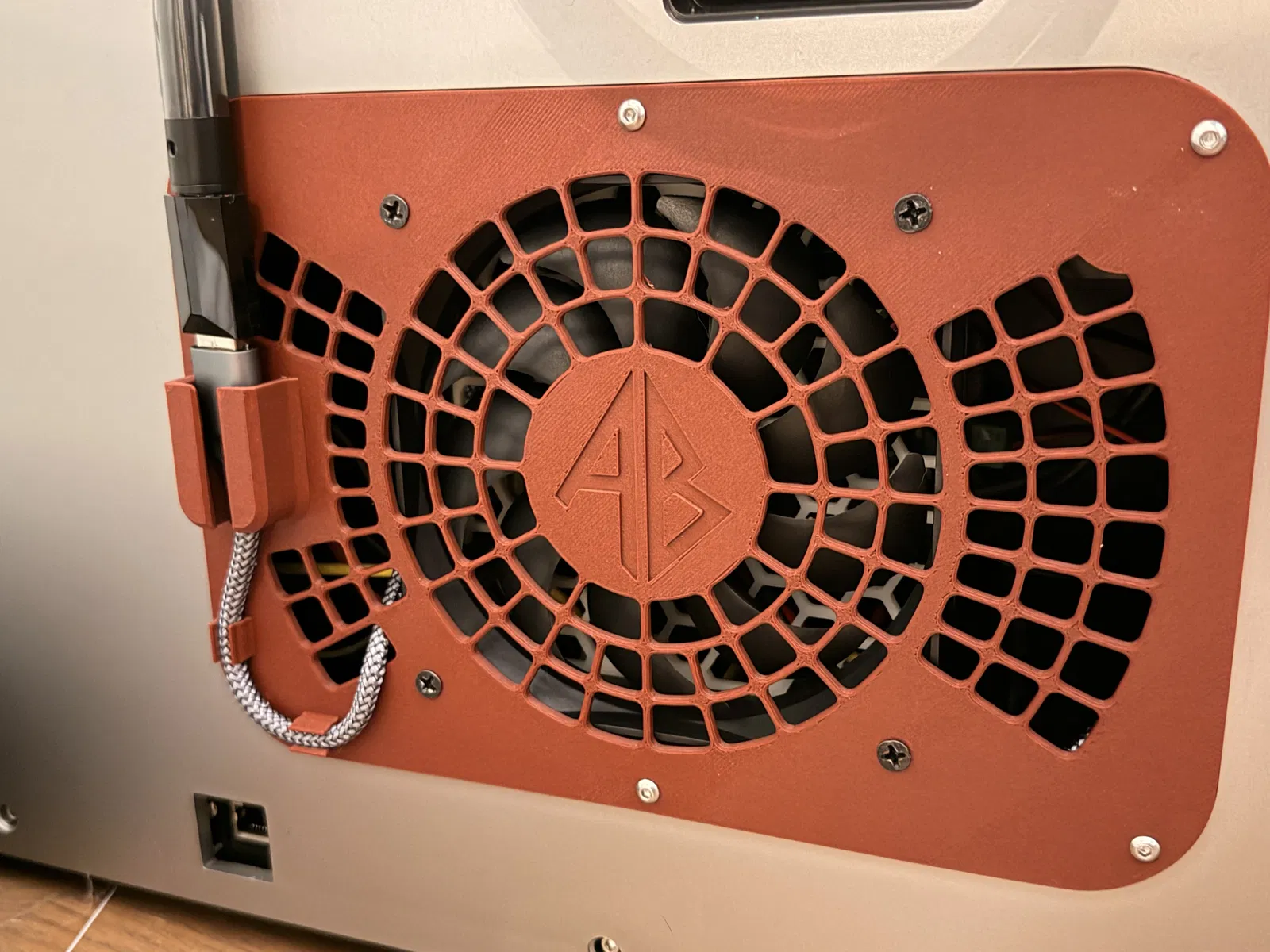

Backplate này sẽ gắn được quạt 120mm để làm mát Main Board và các stepper motor trục X/Y. Nó cũng cho phép luồn một USB extender qua một lỗ, đi dây qua hai cái kẹp (clips), rồi kết nối với một WIFI dongle mới.

CẬP NHẬT: Mình có kèm thêm phiên bản thứ hai có lỗ để gắn quạt 80mm/90mm/92mm nữa! Tải bản nào hợp nhu cầu của bạn nhất.

Nhớ canh hướng quạt để THỔI gió VÀO Main Board. Xung quanh quạt có nhiều lỗ thoát (exhaust holes) nên khí nóng sẽ thoát ra theo đó.

Đây là mấy món mình đã mua cho đợt nâng cấp này:

• JZK 120x120x25 mm 2pin DC 24V Silent Cooling Fan ($6.99)

• ANDTOBO USB Extension Cable 3.3ft ($4.99)

• TP-Link AC600 USB WiFi Adapter for PC (Archer T2U Plus) ($14.45)

Mình làm theo hướng dẫn nâng cấp ở đây:

• https://github.com/qidi-community/Plus4-Wiki/tree/main/content/adaptive-main-board-cooling

Với quạt mới và hướng dẫn ở trên, nhiệt độ stepper motor X/Y của mình giảm từ tầm 80°C xuống khoảng giữa 50°C.

Ngoài ra, với WIFI dongle mới (chỉ cần cắm vào là chạy), mình không còn bị lỗi kết nối WIFI với máy in nữa, và luồng video cũng phát ổn định.

Gợi ý khi in:

Mình in bằng PLA-CF, có bật support vì xung quanh viền có overhang.

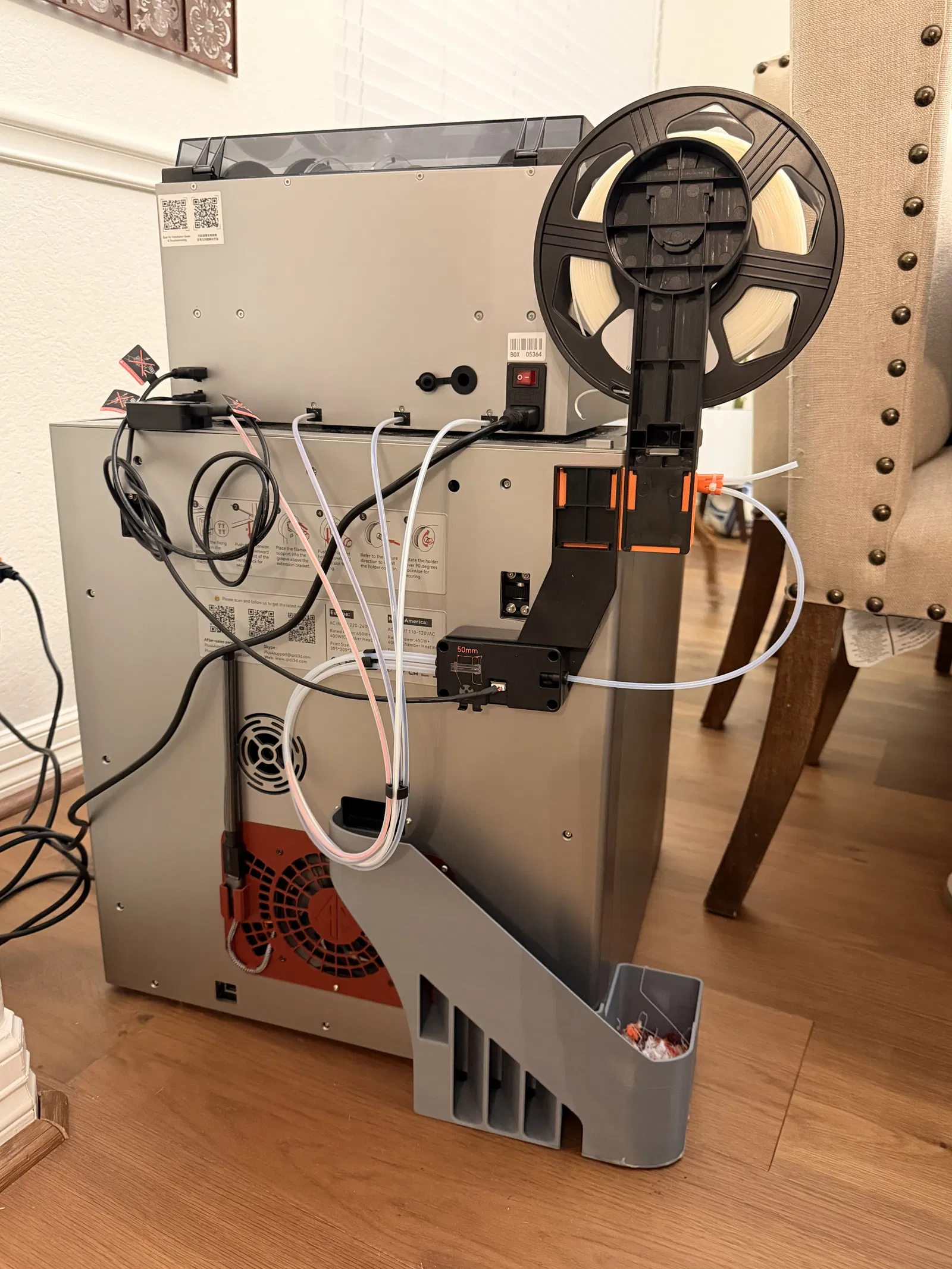

Trong thiết kế cũng có một chỗ khoét nhỏ để dán nam châm, giúp “poop chute” được khóa chắc hơn (kèm một nam châm đối ứng, có minh họa trong vài tấm hình).
