Extruder Galileo 2 SA (StandAlone) cho EVA3 1

2 hình

Máy In 3D

Extruder Galileo 2 SA (StandAlone) cho EVA3

Remix từ EVA 3 - Nền tảng vận chuyển máy in 3D dạng module Tác giả McAbra

Tác giả cuiviemen_127292

Lượt tải
163
Lượt thích
34
Lượt coi
2.802
Bản remix
1

File 4 955,4 KB

  • front_intake_spacer_5mm_1769564693.stlSTL · 166,5 KB
  • front_intake_spacer_2.5mm_1769564694.stlSTL · 145,4 KB
  • drive_g2sa_1769564694.stlSTL · 277,8 KB
  • drive_g2sa_1769564695.stepSTEP · 365,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#204838
Danh mục
Máy In 3D
Ngày đăng

Mô tả

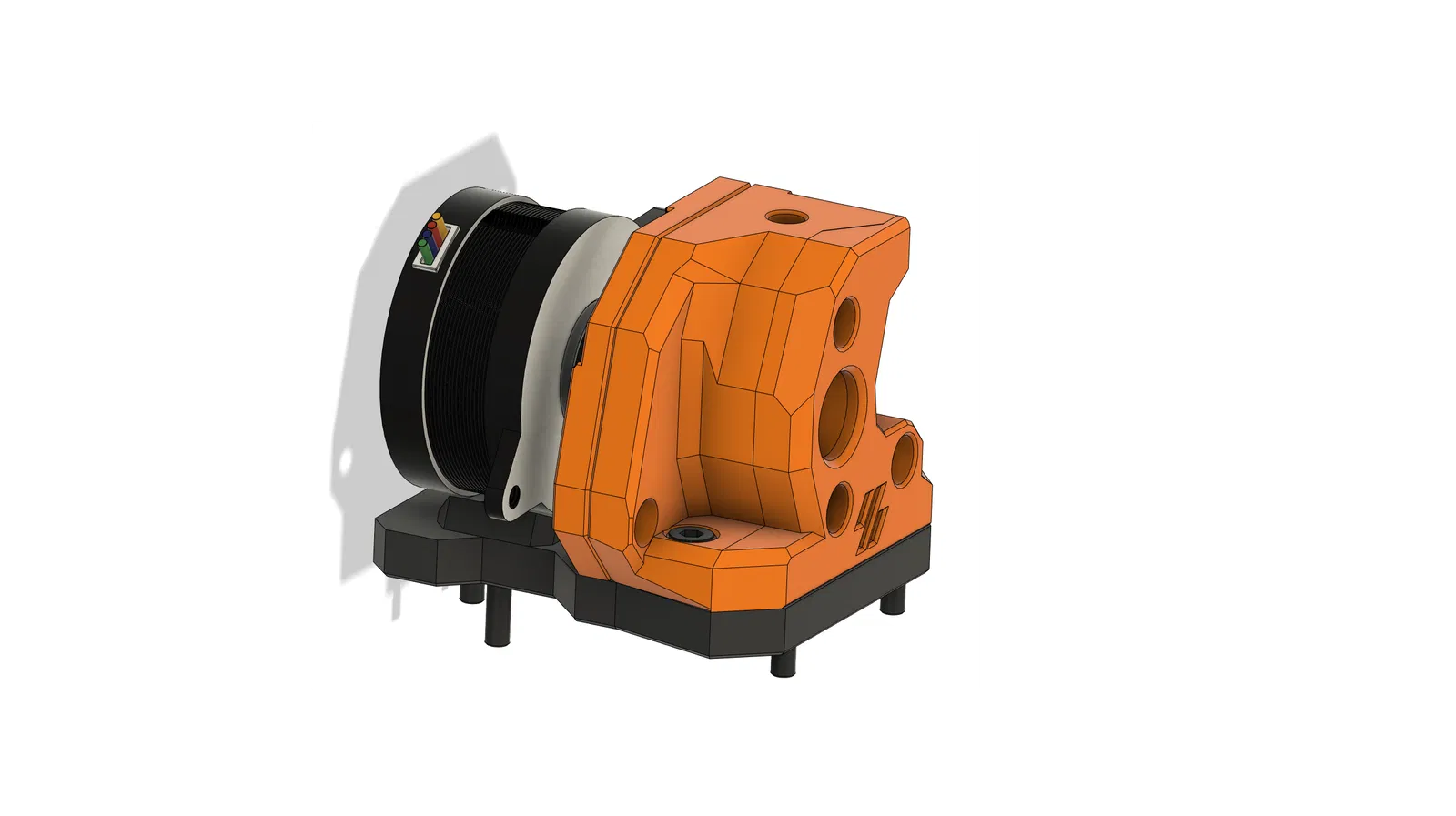

Galileo 2 SA (StandAlone) https://github.com/JaredC01/Galileo2/tree/main/galileo2_standalone là cụm drive component cho EVA3 toolhead. G2SA hiện vẫn đang ở bản beta nên có khả năng khi nó thay đổi thì component này cũng sẽ thay đổi theo. Dùng kèm với các chi tiết mounting kiểu G2SA Sherpa Mini.

BOM:

G2SA LDO kit

PTFE tube  - 17.2mm

heat_insert_M3xD4.6xL4.0 - x2

DIN 912 M3x8mm - x6

DIN 912 M3x12mm - x3

Printed parts (xem link ở trên)

Cài đặt in (Print settings):

Tất cả model:

File .stl đã được đặt sẵn orientation để in.

Khuyến nghị thông số in theo EVA 3.0 - https://main.eva-3d.page/getting_started/#printing

Ghi chú:

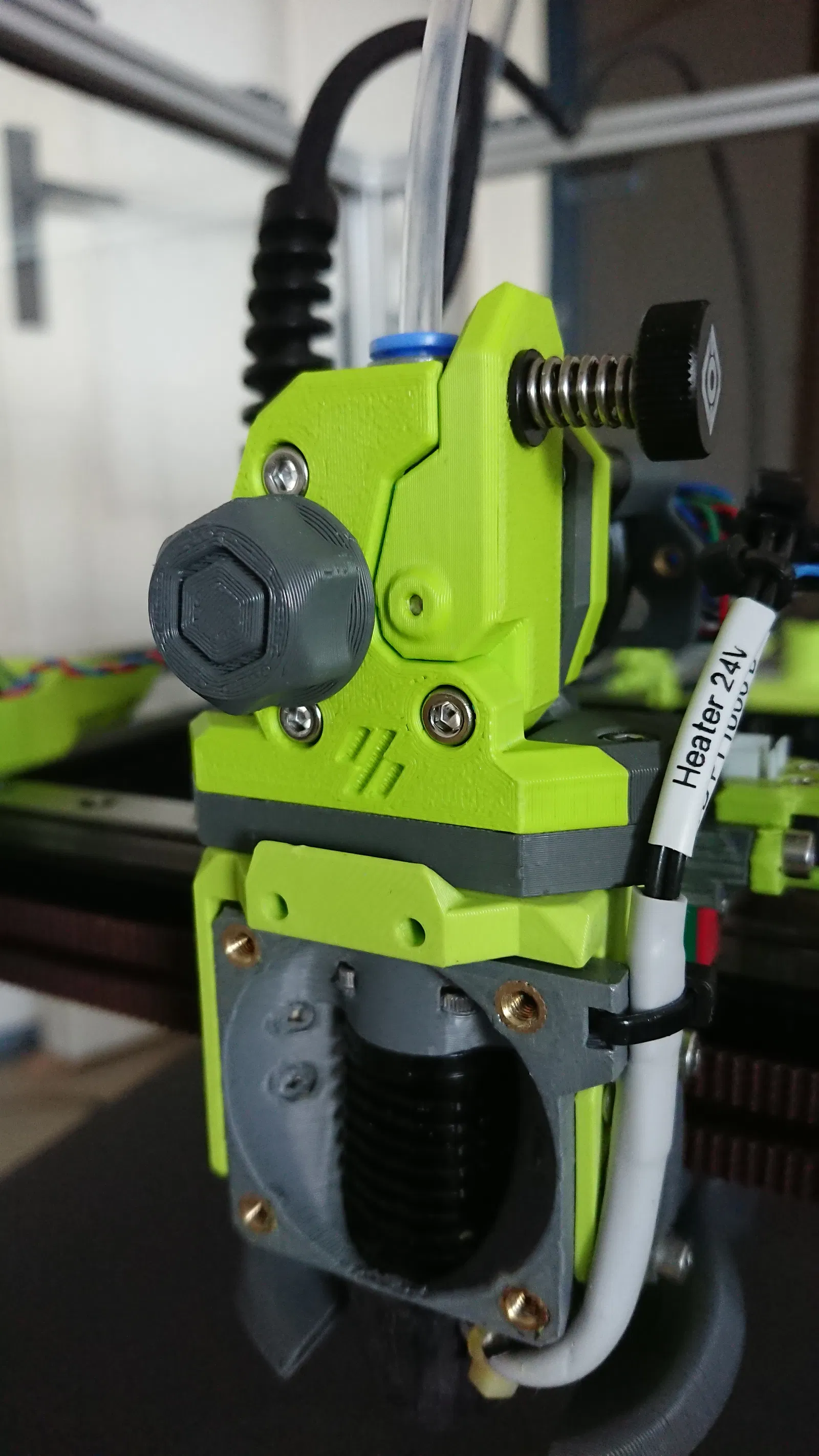

Phần shaft nhô ra phía trước. Có khả năng nó sẽ bị cấn với shroud hoặc accelerometer đang gắn. Nếu cần, mình có kèm spacer tuỳ chọn (lắp giữa quạt và mặt trước) để đẩy shroud ra phía trước. Nếu dùng knob thì sẽ càng dễ cấn shroud hơn nữa (xem hình giới thiệu để tham khảo cách lắp).

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
4
Tổng dung lượng
955,4 KB
File lớn nhất
365,7 KB
