Housing Double Shear cho NEMA 17 (F695 Bearing)

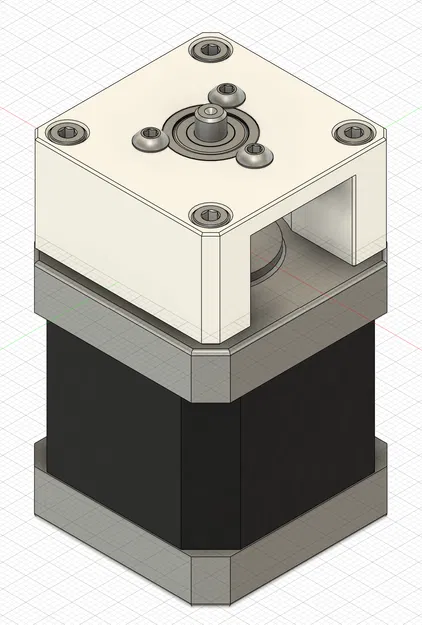

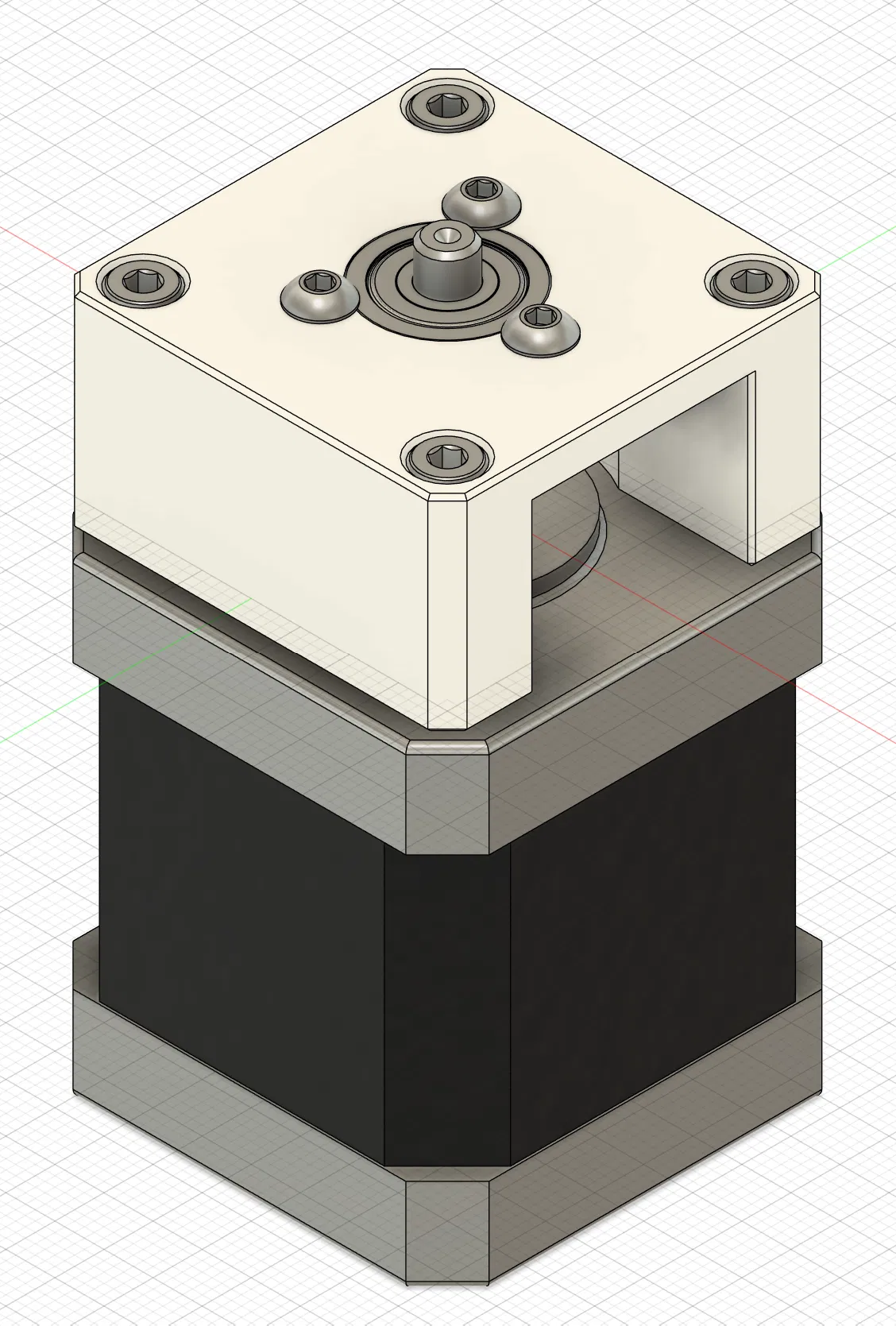

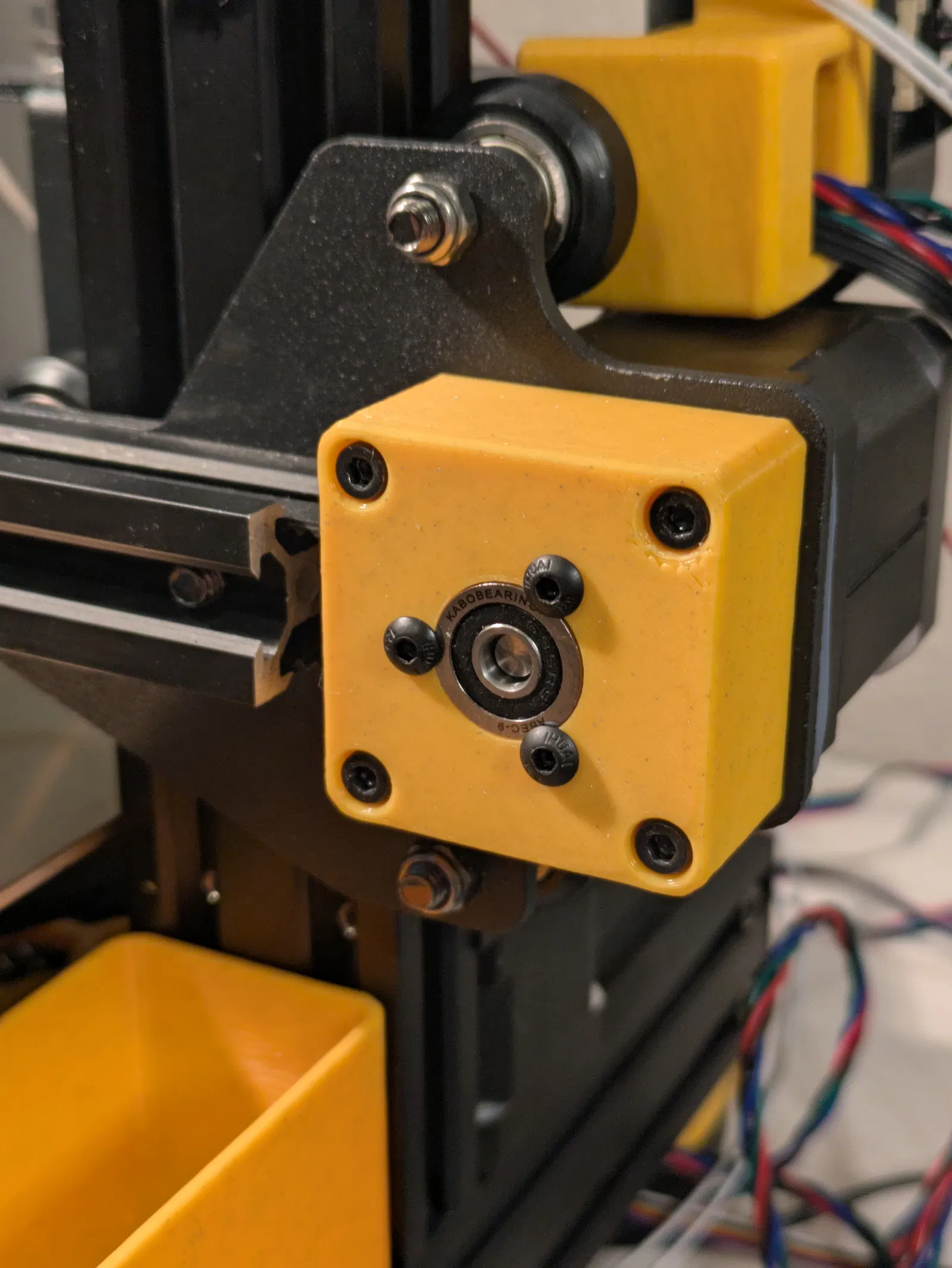

Đây là một cái housing nhỏ mà “đầm”, dành cho bearing F695 (có flange), gắn trực tiếp (hoặc thông qua một mounting plate) lên stepper motor NEMA 17 để tăng hỗ trợ cho trục khi chạy belt với lực căng cao hơn.

Độ fit của bearing rất khít, và đó là chủ ý; nhớ cân chỉnh/hiệu chuẩn độ co rút của filament cho chuẩn, không là dễ “toang” chỗ này. Dùng 3 con ốc M3 button-head để cố định bearing F695 sau khi bạn ép nó vào, và dùng ốc M3 socket-head có chiều dài phù hợp để bắt housing vào stepper motor và mounting plate.

File STL đã được xoay đúng hướng để in; mình đề xuất paint supports lên bề mặt flange của bearing.

Nên dùng filament có độ bền và bám lớp tốt; mình gợi ý 5–6 walls và 50% infill ở những chỗ yếu nhất. Nếu gắn trực tiếp lên motor (hoặc tuỳ theo operating current hay nhiệt độ trong chamber), nhớ là filament cần chịu nhiệt, đồng thời chống creeping. (PET-CF/GF đã anneal có lẽ là điểm bắt đầu ổn cho môi trường nóng và dòng vận hành cao.)

Nhớ kiểm tra kích thước! Có thể bạn sẽ cần nới rộng đường đi của belt một chút, tuỳ theo kích thước pulley và góc chạy của belt.
