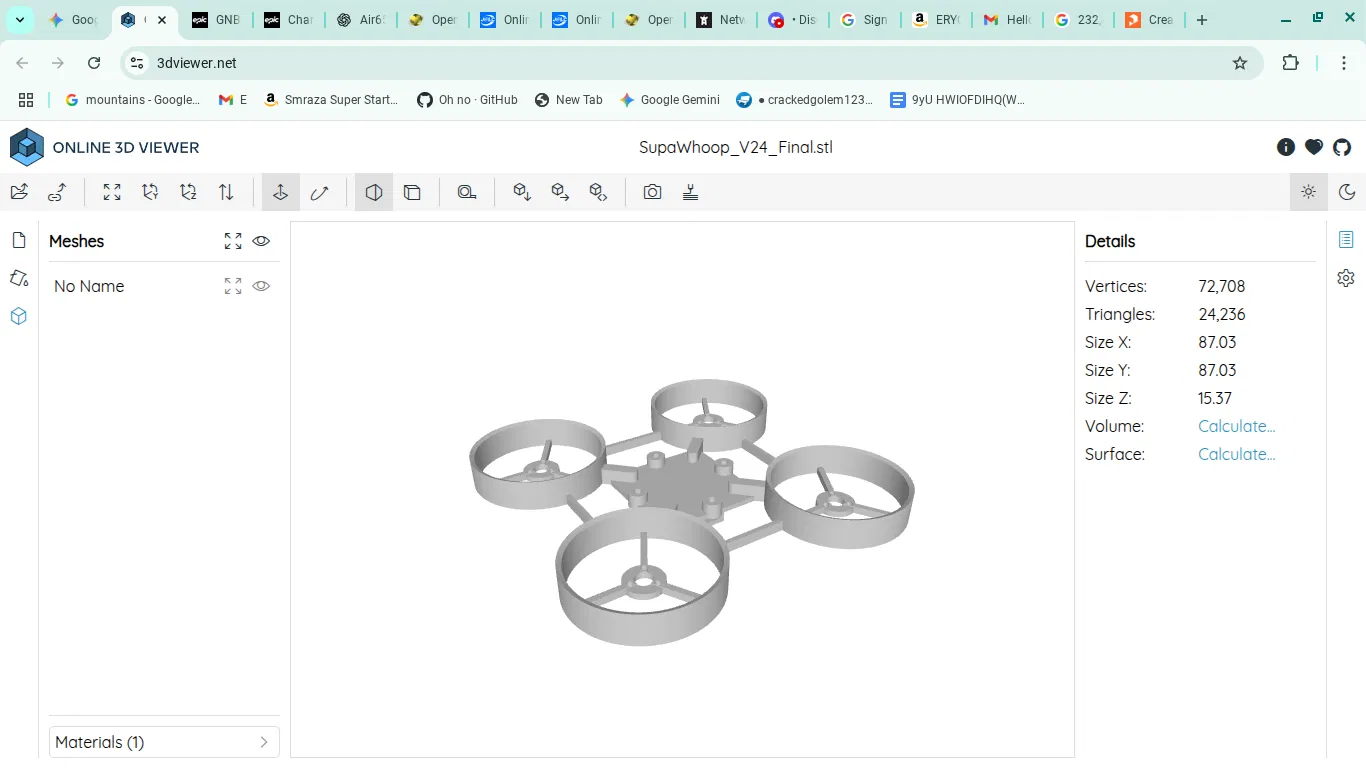

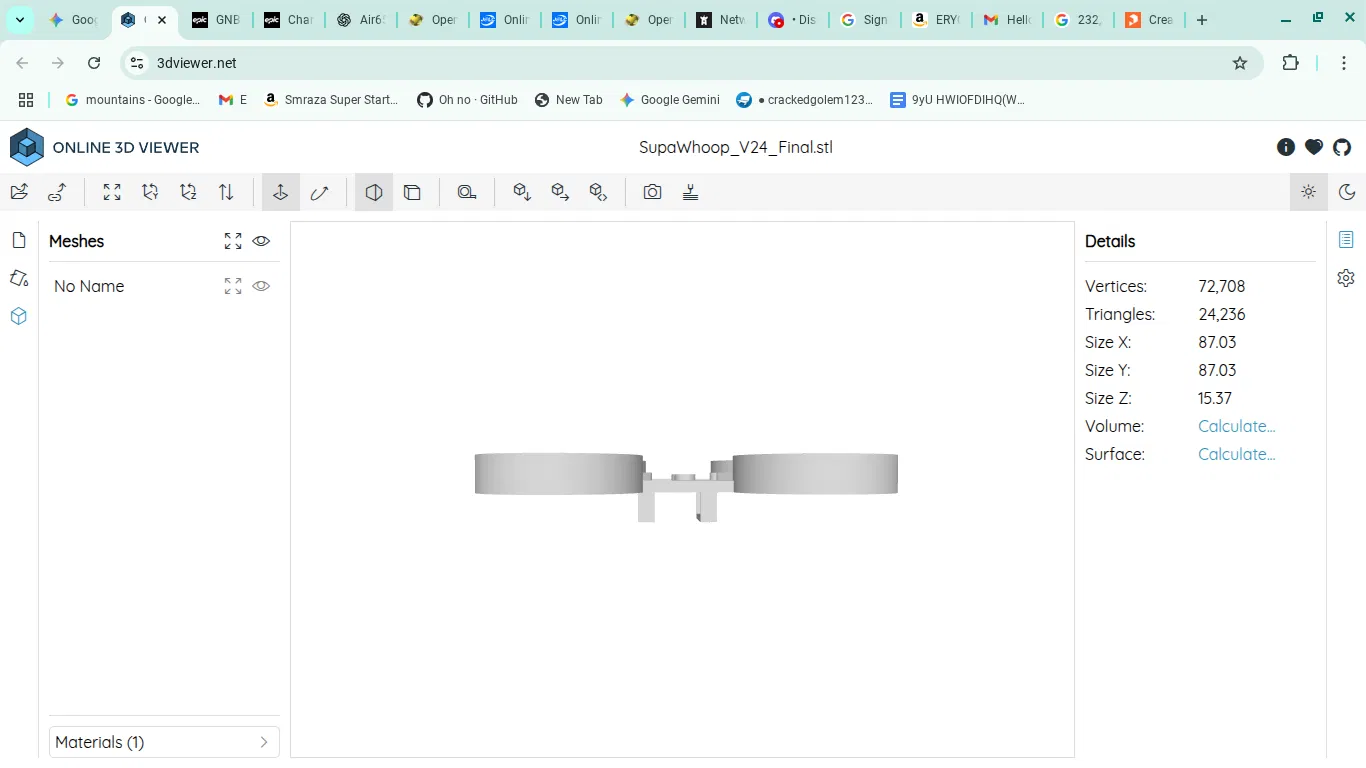

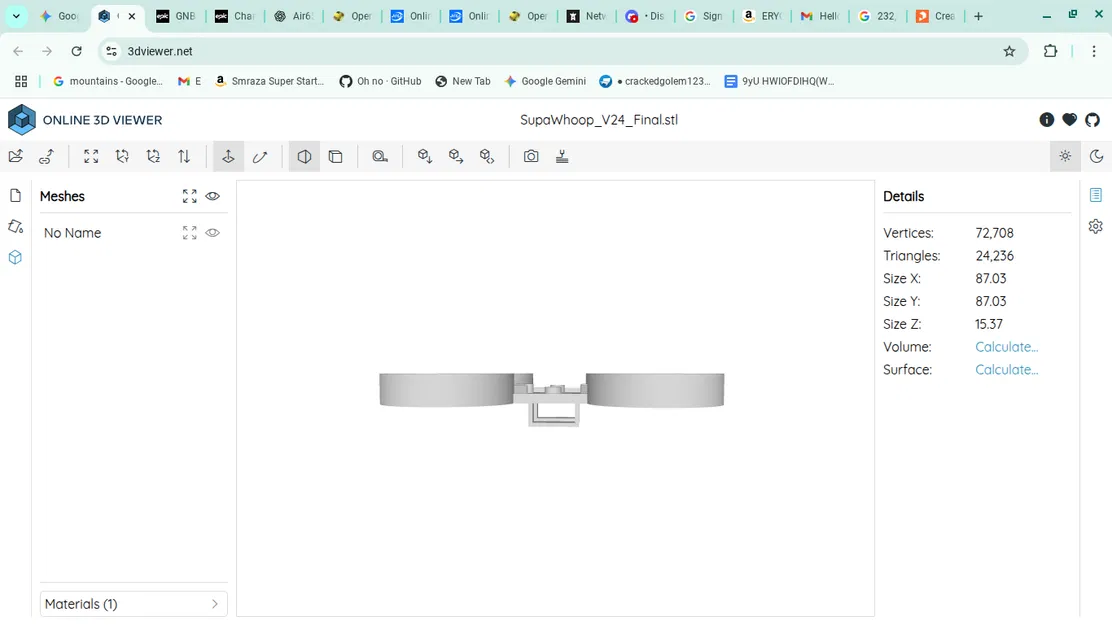

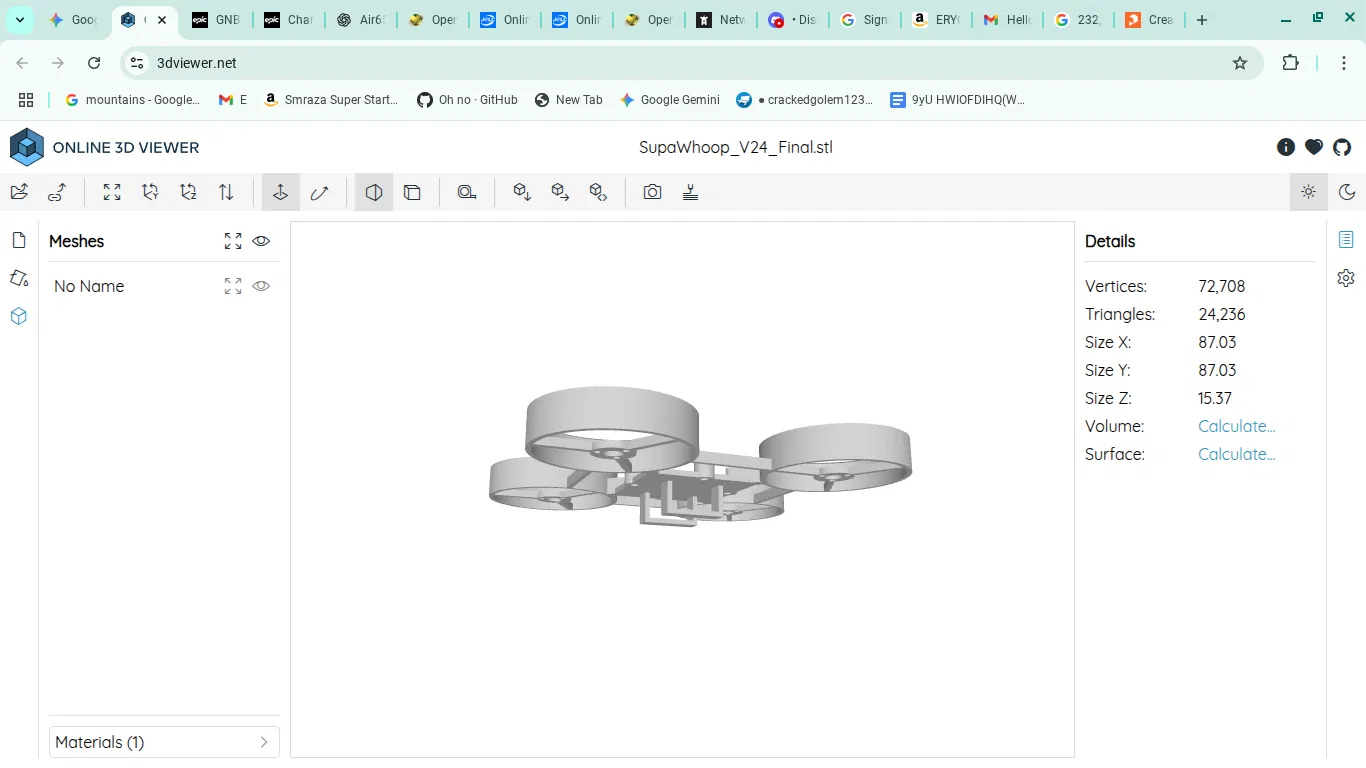

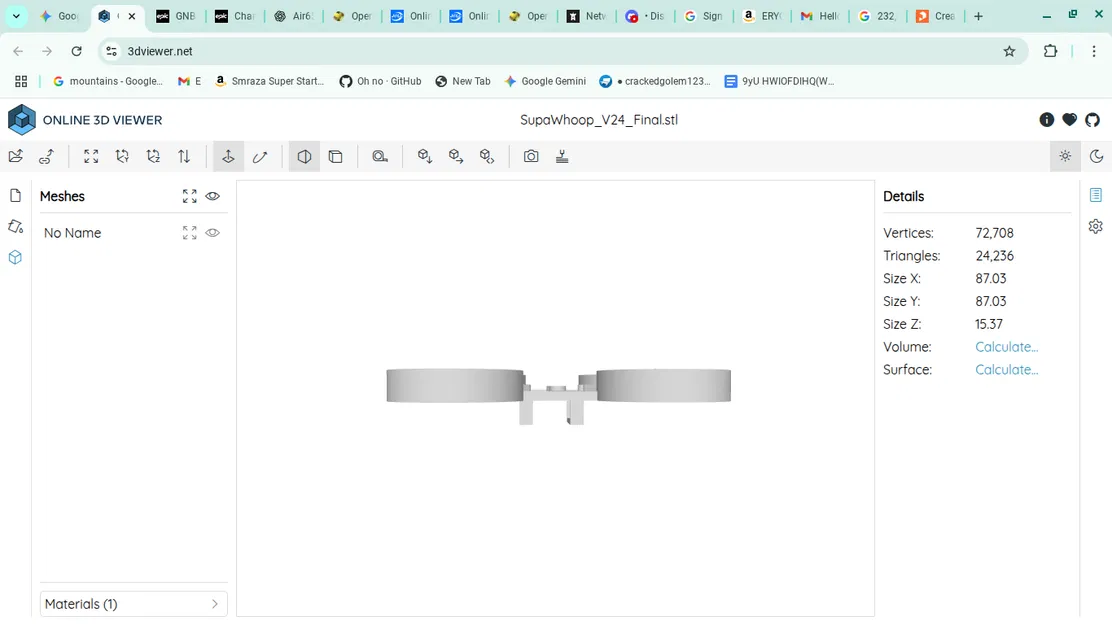

Khung a air65 frame (75mm Whoop) – Supa-Whoop V24 nâng cấp

Tổng quan

Supa-Whoop V24 là khung 75mm brushless hiệu năng cao, được thiết kế từ đầu để chạy racing và freestyle gắt. Thiết kế này tập trung xử lý tình trạng “cấn” khi nhiều khung universal cố gắng gắn chung canopy vuông chuẩn 25.5mm (như Air65) với pin 1S dạng stick.

Cải tiến chính

• Ngàm vuông đúng chuẩn: Các trụ mount 25.5mm nằm theo hướng $0^\circ/90^\circ$. Nhờ vậy tua vít có đường tiếp cận 100% tới ốc flight controller—khỏi phải vật lộn với gân của khay giữ pin nữa!

• Khay pin “Smooged”: Khay giữ pin dạng nạp hông (side-load) bất đối xứng. Các gân được lệch -8.0mm và +7.0mm để kẹp ma sát chặt pin 1S stick chuẩn 300mAh–450mAh, đồng thời vẫn giữ cân bằng trọng tâm.

• Ống gió tốc độ cao (High-Velocity Ducts): Đường kính trong đặt ở 31.8mm. Khi đi với cánh quạt 31mm phổ thông, khe hở dưới 1mm giúp tăng đáng kể lực kéo dải thấp và hiệu suất.

• Gia cường kiểu box-frame: Tích hợp thanh brace bên ngoài và gân gia cường ở hub để giảm cộng hưởng khung, hạn chế gãy tay motor khi đập cổng mạnh.

Thông báo bay thử (Beta Flight Notice) ⚠

Đây là V24 Final CAD Design. Dù hình học và dung sai đã được kiểm tra trong model, mình vẫn chưa bay thử phiên bản cụ thể này. Mình đang tìm “Beta Pilots” để in ra, bay thử, rồi để lại góp ý hoặc đăng một “Make” để mình tiếp tục tối ưu thiết kế!

Khuyến nghị in (Print Recommendations)

• Vật liệu: PLA (để test), TPU 95A hoặc PA-CF (để racing).

• Support: Bắt buộc dùng Tree Supports. Chọn “Touching Buildplate Only” để giữ kênh pin sạch.

• Walls: Tối thiểu 3 Wall Loops.

• Layer Height: 0.2mm hoặc 0.16mm để bề mặt duct mượt nhất.

Nếu bạn test giúp thì cho mình biết nó bay/hoạt động ra sao nha.
