Giá treo cuộn filament gắn tường (Spool Holder - Wall mounted)

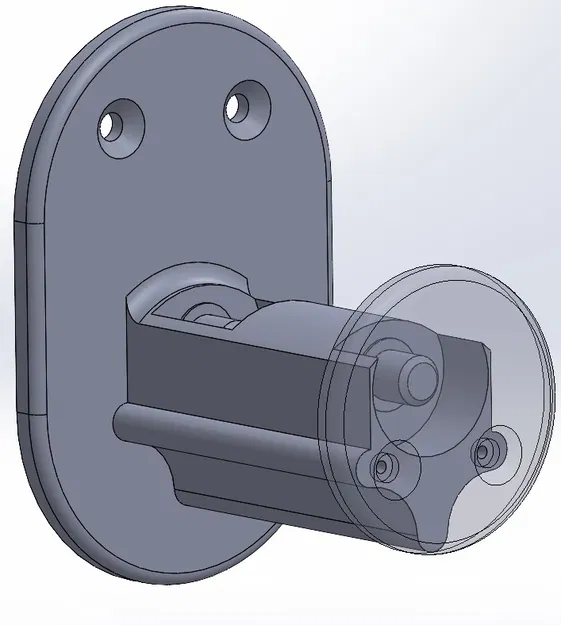

Mình muốn gắn các cuộn filament áp phẳng lên tường trong cái tủ nhỏ của Prusa Mini. Bản ngắn nhất được làm riêng cho cuộn Eryone, các bản dài hơn được thêm sau đó để hợp với những hãng khác và nhiều kích thước cuộn. Có kèm file Solidworks, nếu cần mình có thể cung cấp file .step).

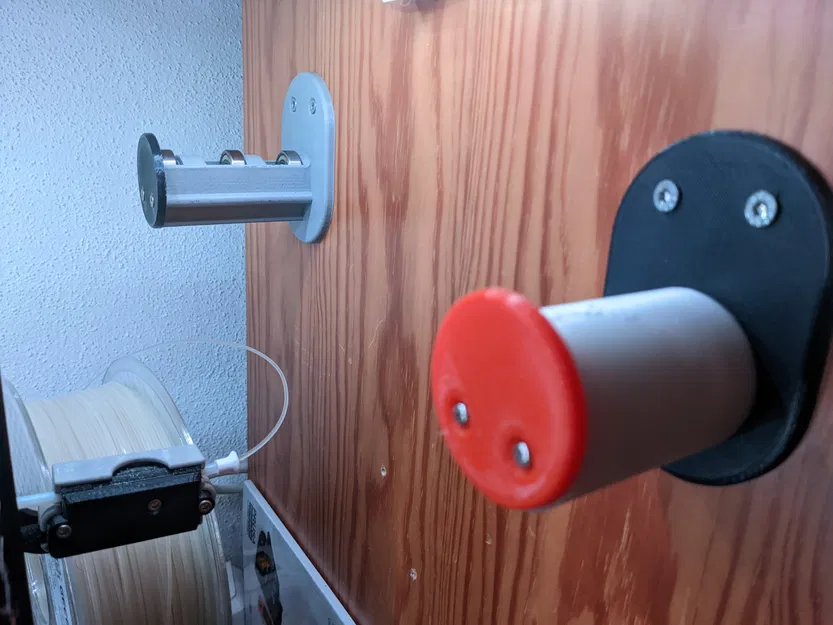

Chi tiết này dùng lại 2/3 vòng bi 608 từ spool holder zin của Prusa, nên quay rất mượt. Phần tay đỡ chỗ vòng bi tì vào là “gót Achilles” của bản in nếu bạn in dựng đứng như mình (đặt trên mặt tấm lưng). Tới giờ thì vẫn thấy ổn, chưa có vấn đề gì.

Tấm phía trước có thể bắt bằng vít gỗ bình thường, mình dùng Spax 3*30 mm. Bạn cũng có thể dùng vít dài hơn nhiều nếu muốn gia cố tay đòn cho chắc hơn nữa.
Mình in cả 2 phần bằng PLA cùng lúc, layer height 0.25mm, infill 25%, 3 perimeters. Thời gian khoảng 2h30.
Mình rất hài lòng cả về ngoại hình lẫn công năng.

EDIT: nhớ xem thêm bản remix của mình về mấy cái ống lót đơn giản chụp lên vòng bi, để những cuộn không có mặt phẳng bên trong vẫn nằm phẳng trên giá. -→

Lưu ý: file Solidworks được tạo bằng bản student, nên cẩn thận nha! Đừng mở bằng licence thương mại, nếu không sẽ bị watermark “student” dính đầy trong file của bạn.
