Winch badge reel & gá pin dời lên trước cho fcx24m (in 1 món)

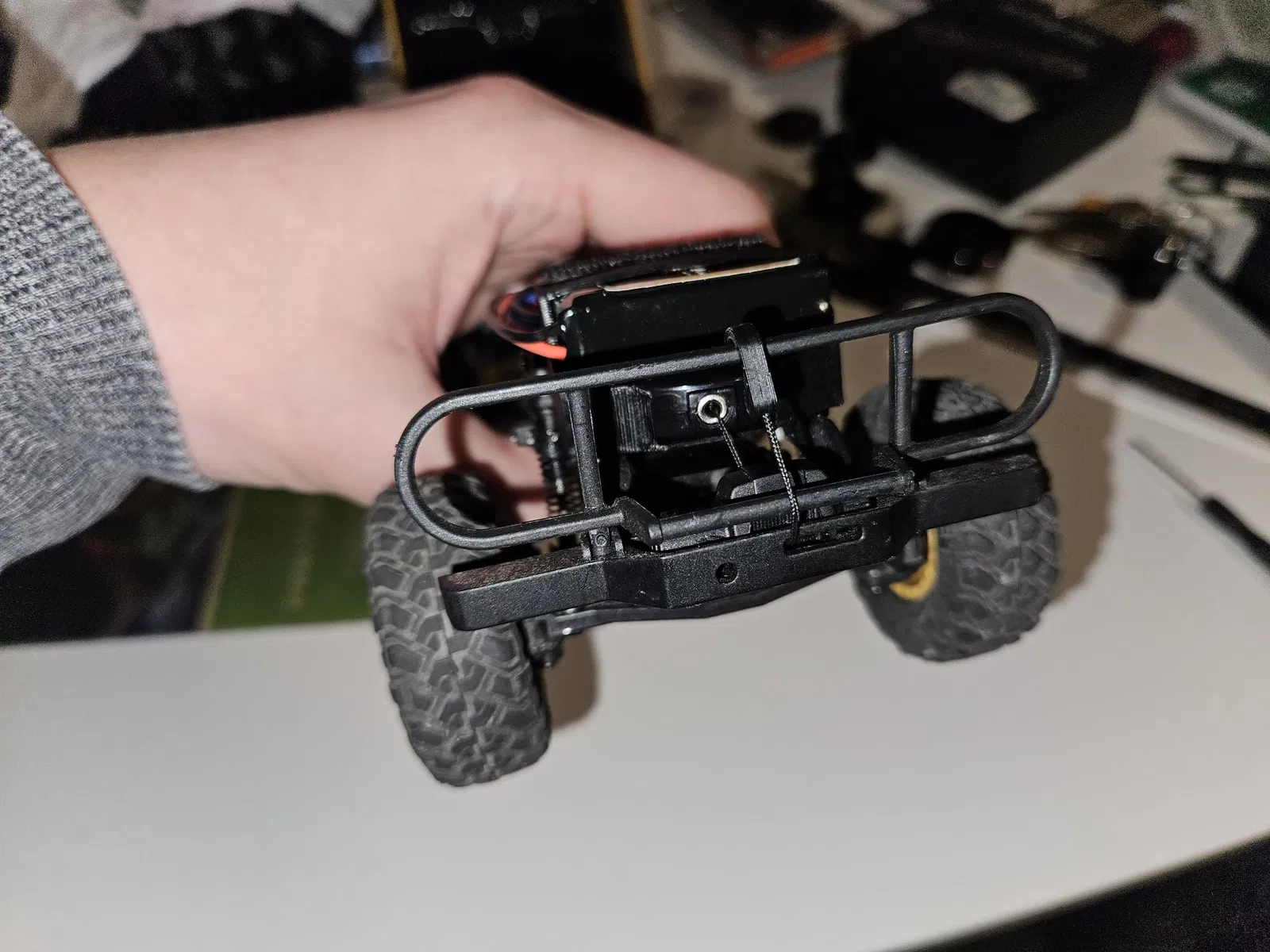

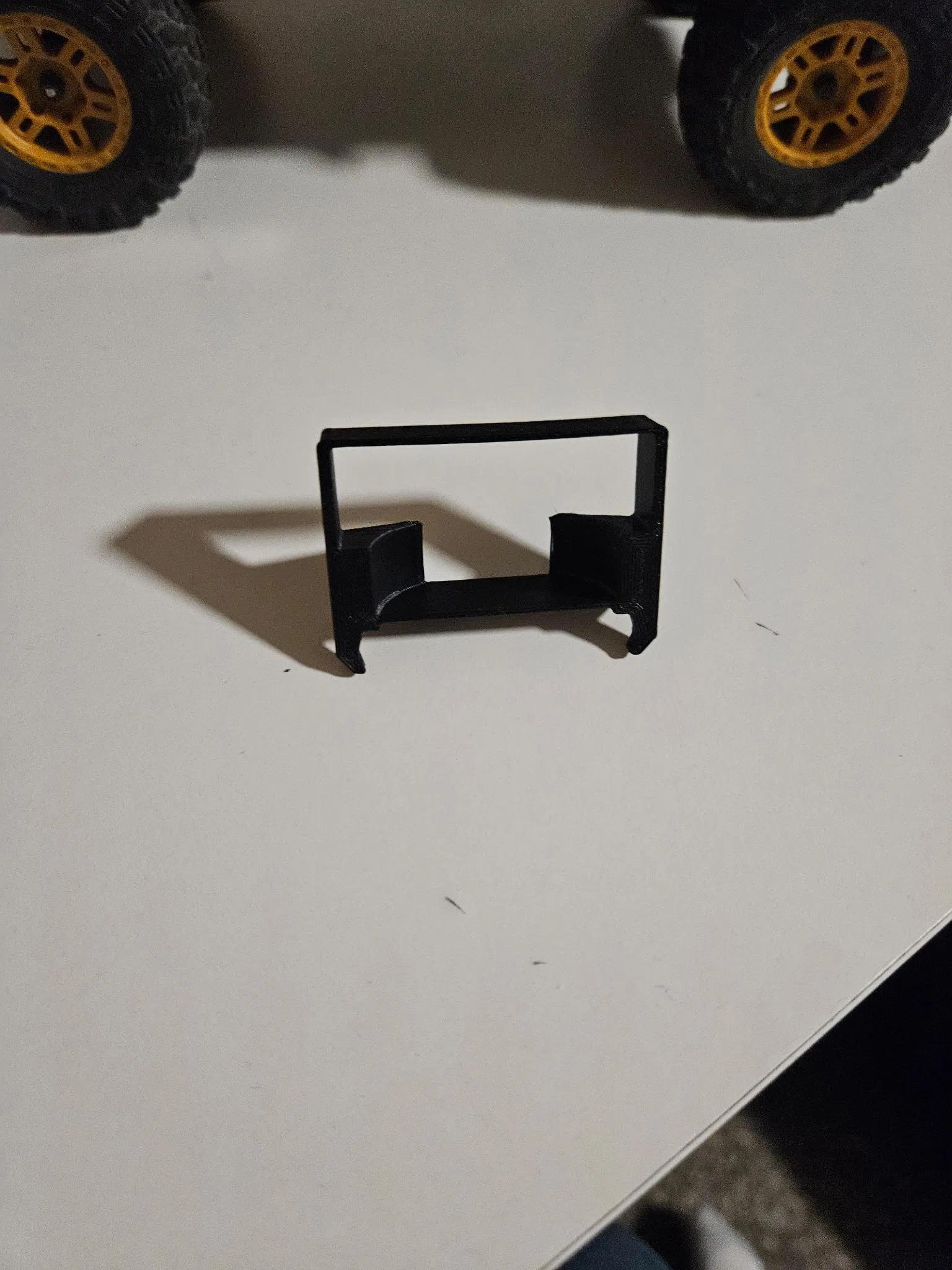

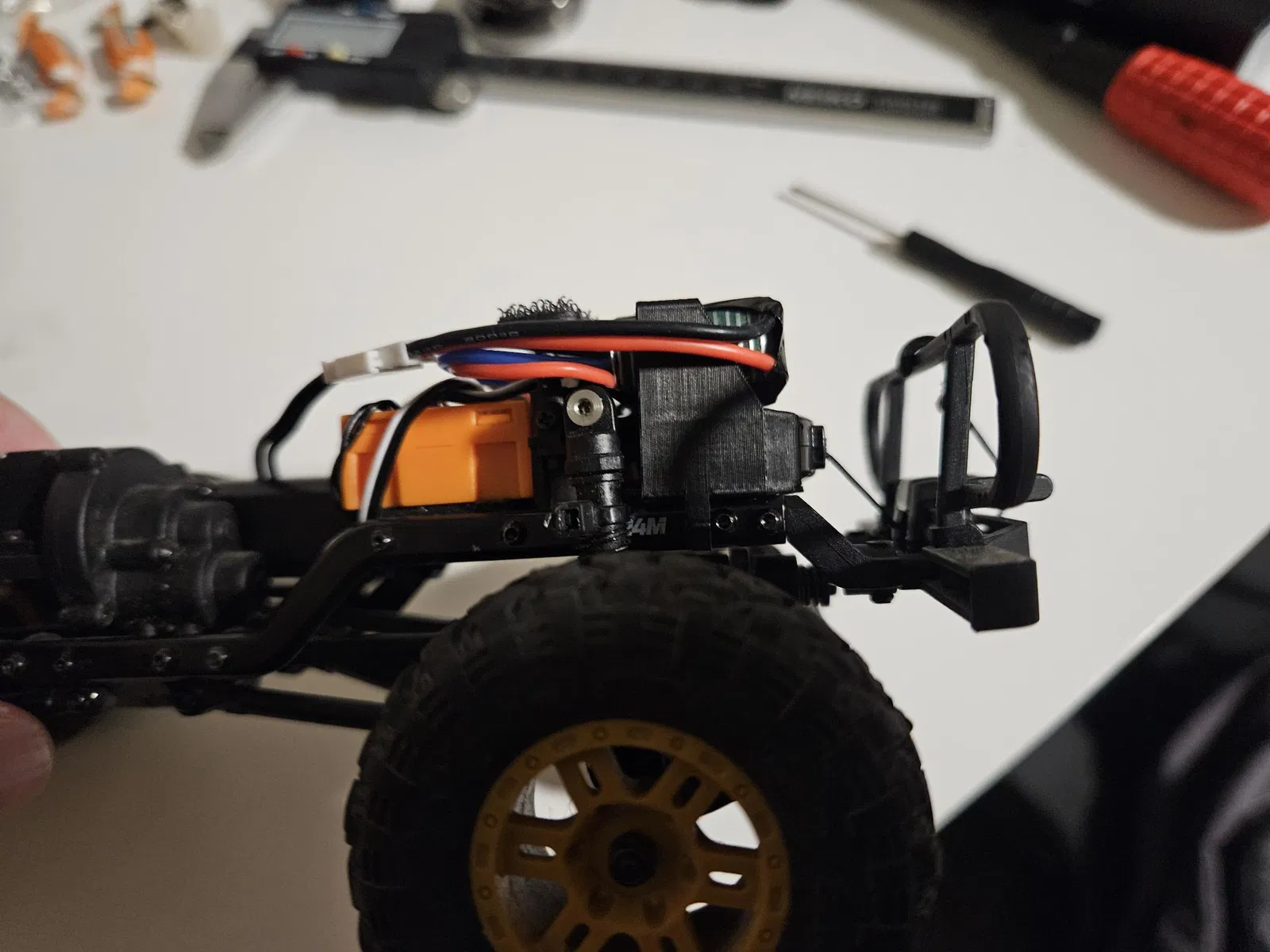

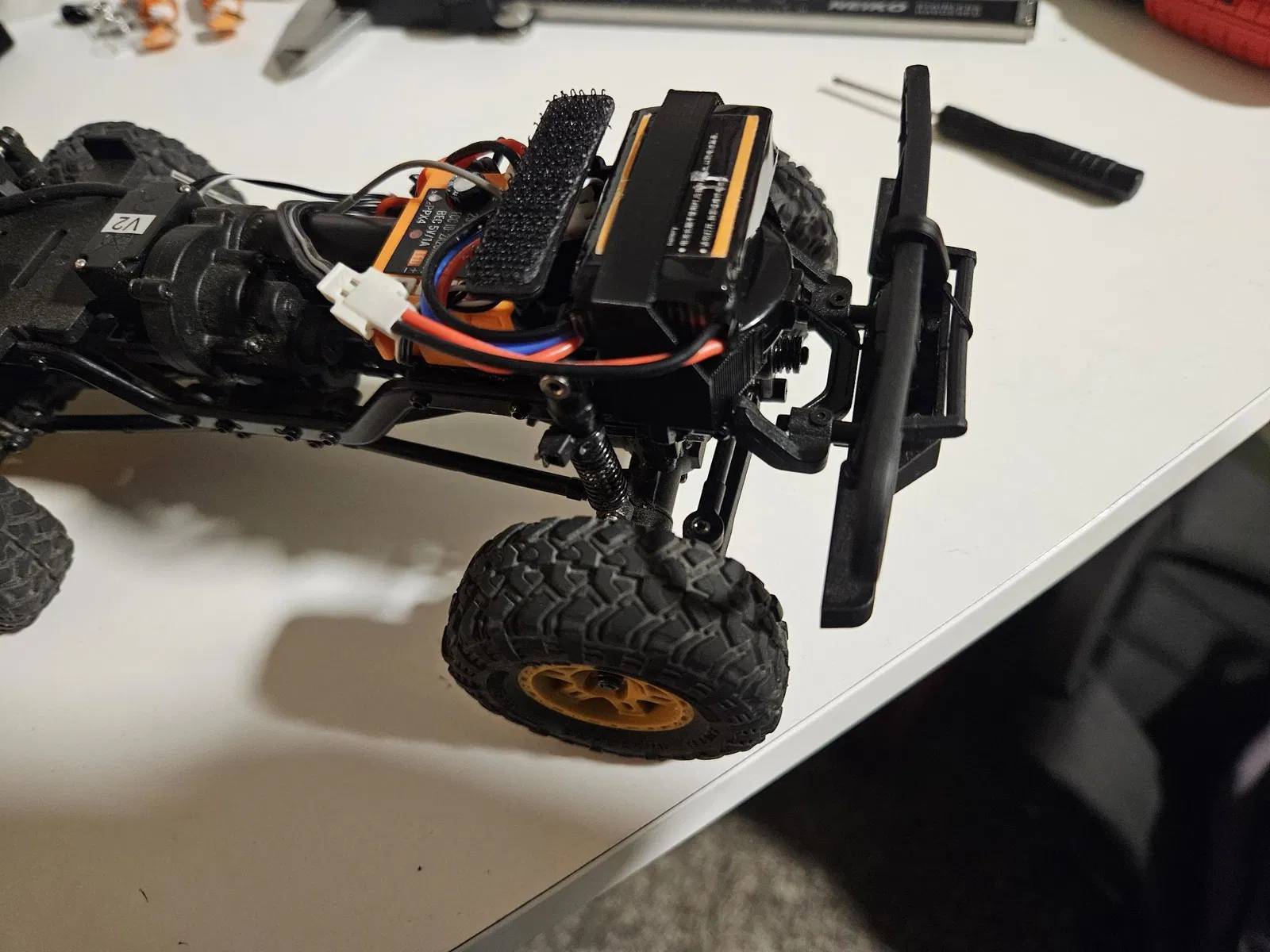

Giải quyết vấn đề lớn nhất của fcx24m: phân bổ trọng lượng bị dồn về phía sau! Leo dốc ngon hơn hẳn! Thêm một cái winch siêu đơn giản cho fcx24m bằng badge reel/holder rẻ tiền, đồng thời dời pin lên trên cầu trước. Tất cả gói gọn trong một bản in duy nhất! Kẹp thẳng vào sườn (frame), không cần vít hay phần cứng gì thêm. Kèm theo luôn một cái móc winch (winch hook) in được.

Thiết kế theo badge reel này: https://www.amazon.com/Retractable-Holder-Teachers-Students-Workers/dp/B0CLL846RB
Các loại reel khác cũng xài được, miễn đường kính 32mm và dày 10mm hoặc mỏng hơn. Reel này hơi yếu so với mặt bằng badge reel, nhưng vẫn đủ lực để xe leo thẳng đứng nếu đi dây (rig) đúng cách. Mình đã dùng một cái mạnh hơn nhiều lúc làm prototype, nhưng nó mạnh quá lại gây vấn đề.

Khi thêm trọng lượng phía trước, bạn sẽ muốn thay lò xo phuộc trước cứng hơn, hoặc chêm thêm pre-load bằng một sợi zip tie 2mm đặt phía trên mỗi lò xo, hoặc dùng clip pre-load in sẵn. Với một chiếc xe gần như stock, khả năng leo được cải thiện rõ rệt, kể cả khi không thật sự dùng tới winch.

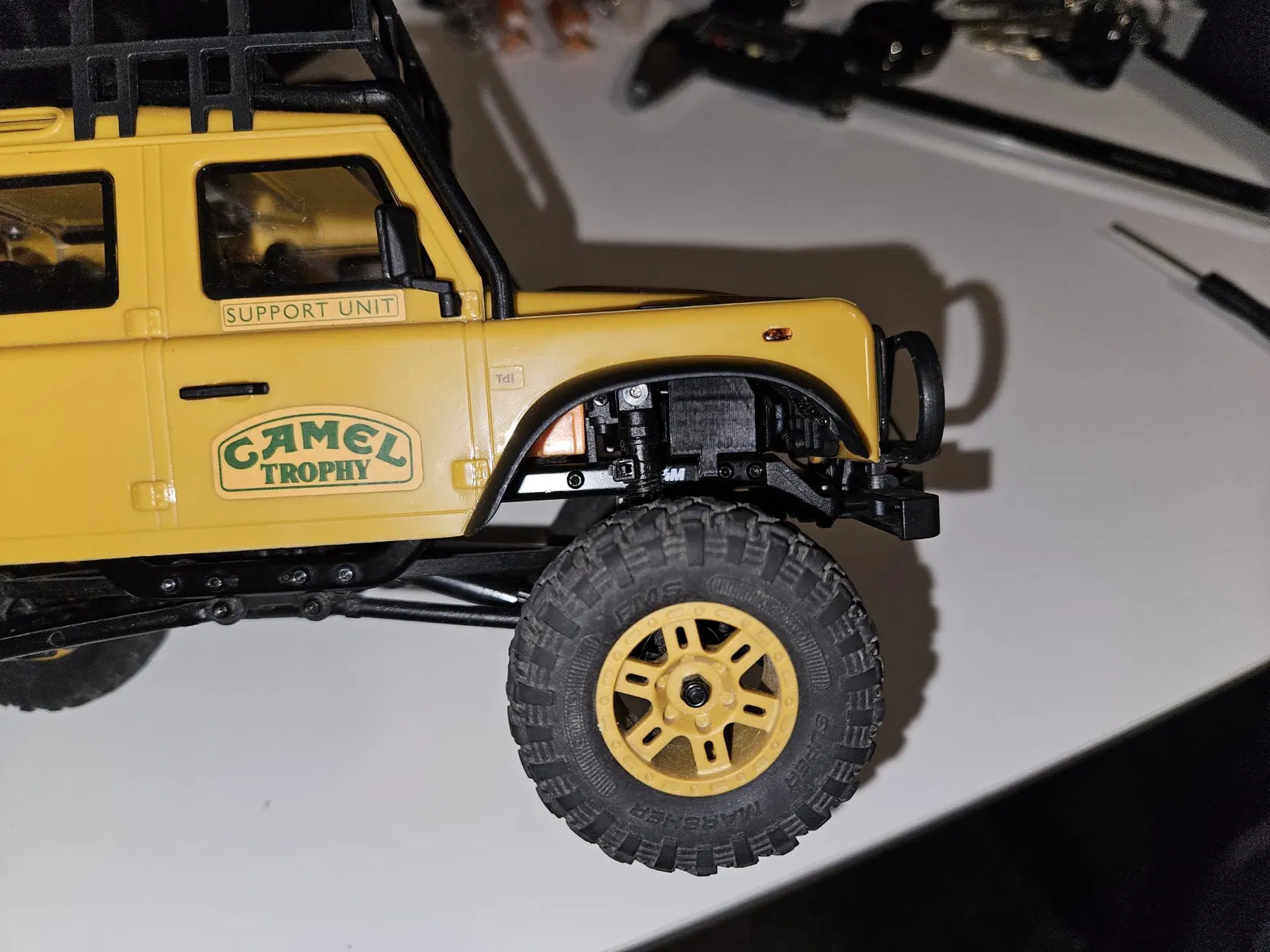

Mình chỉ test trên bản D110, nhưng D90 chắc kích thước phần trước giống nhau. Các body camel trophy khác và Tacoma thì có thể sẽ khác tuỳ trường hợp. Có thể cũng hợp với một số combo chassis/body của scx24.

Lưu ý: Mình phải nâng ngàm gắn body trước lên 1 nấc vì lốp trước zin cạ khá nhiều ngay từ lúc mới, nên nếu không nâng như vậy thì có thể sẽ không vừa—khoảng hở khá sát.
