Đế mắt Digital Eye 5mm tỉ lệ 1/12 cho MegamiDevice & Megalomaria (Kotobukiya)

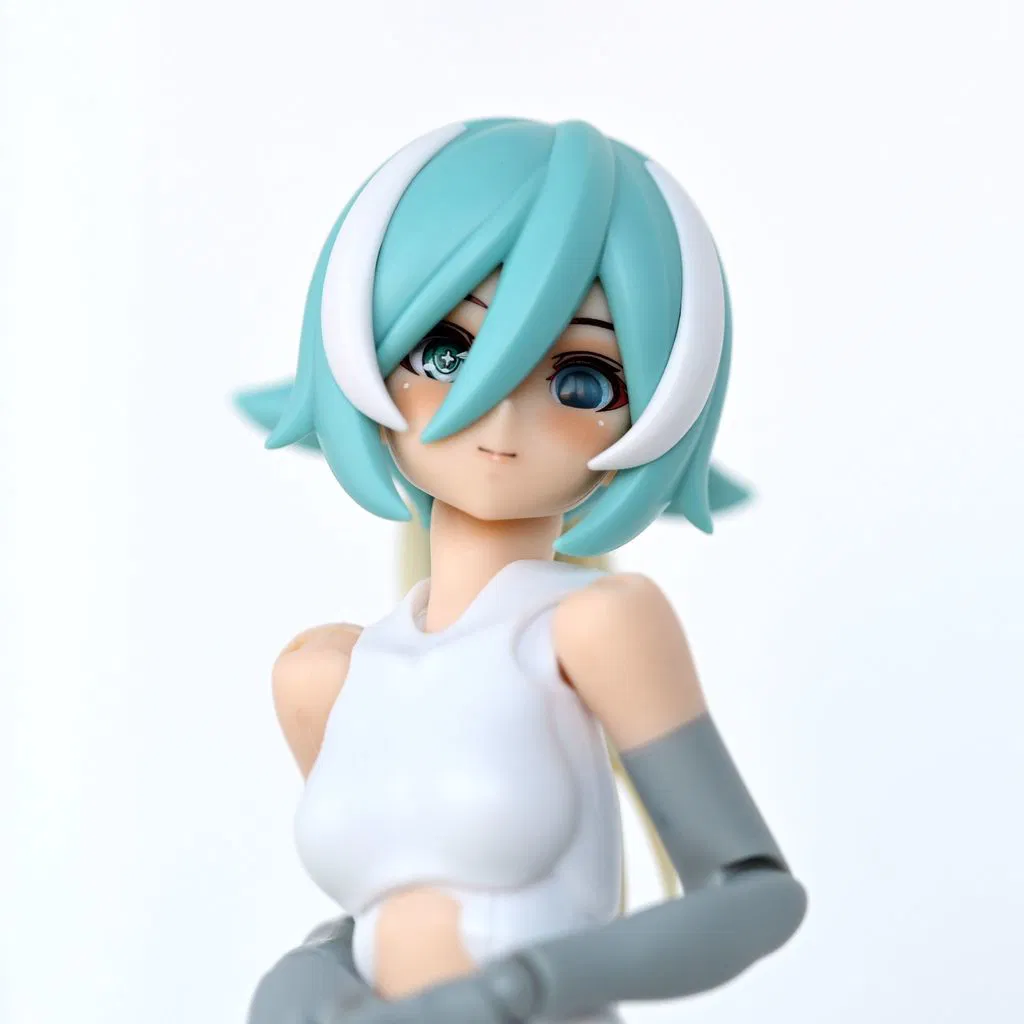

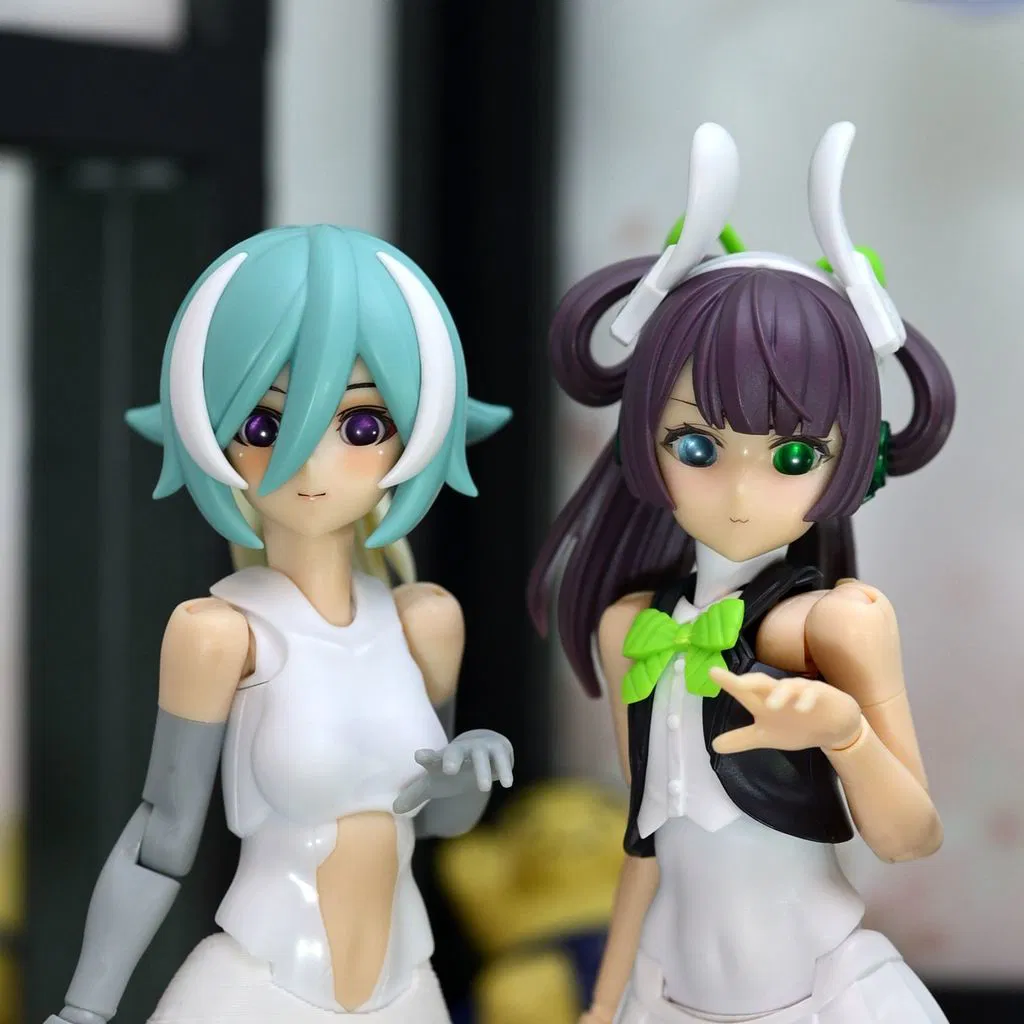

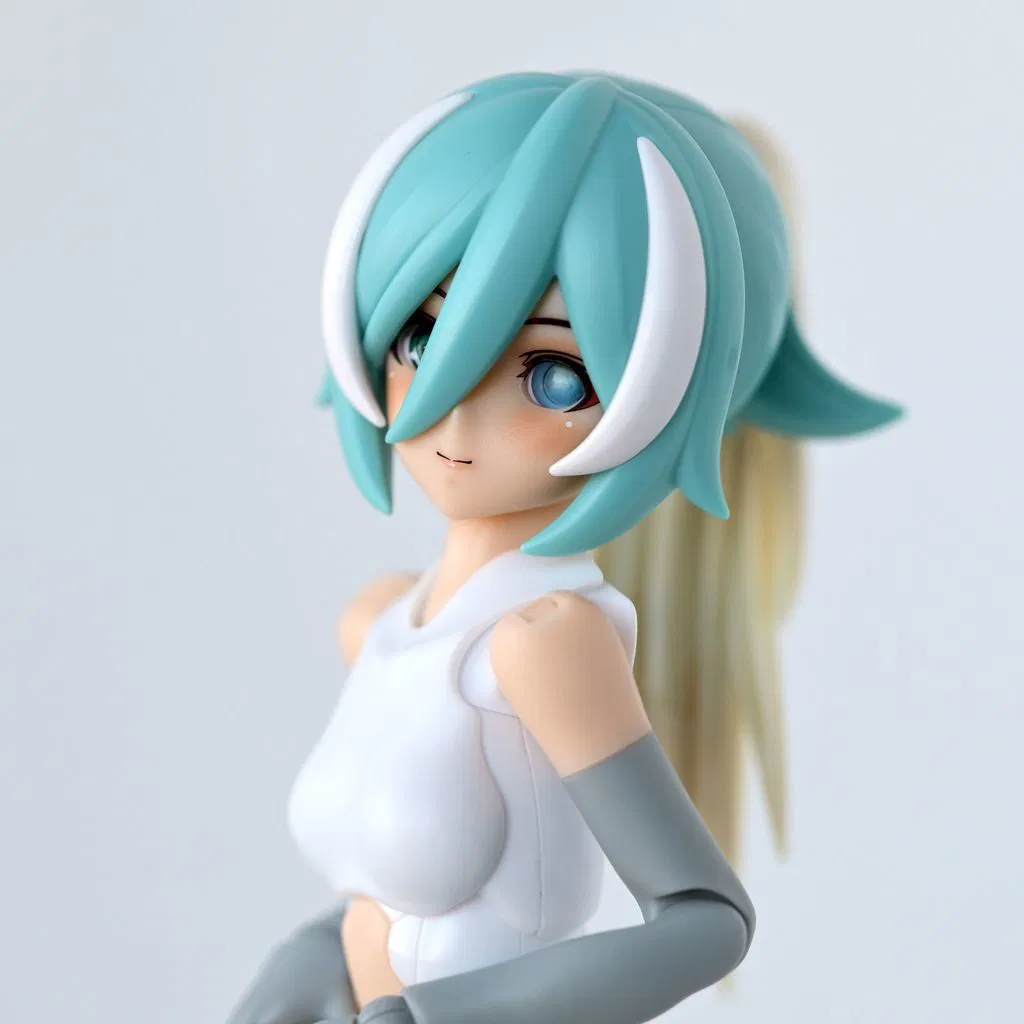

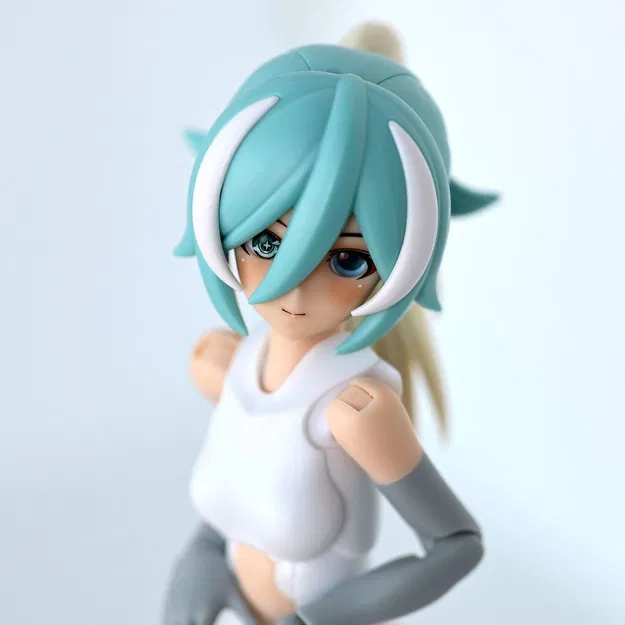

Mình thiết kế con mắt 5mm này để in FDM cho dễ mà vẫn đủ độ chính xác (dùng nozzle 0.4 và layer 0.12mm). Ý chính là dùng parts sprue màu semi-transparent 3mm/2.5mm của MegamiDevice làm mống mắt (iris), và parts sprue đen 2mm (LittleArmory) làm con ngươi (pupil). Micro-lens của iris sẽ phóng đại con ngươi, đồng thời tạo hiệu ứng 3D kiểu “ánh nhìn bám theo” khi nhìn mẫu từ nhiều góc—mẫu lúc nào cũng như đang nhìn thẳng lại bạn.

Hướng dẫn ngắn:

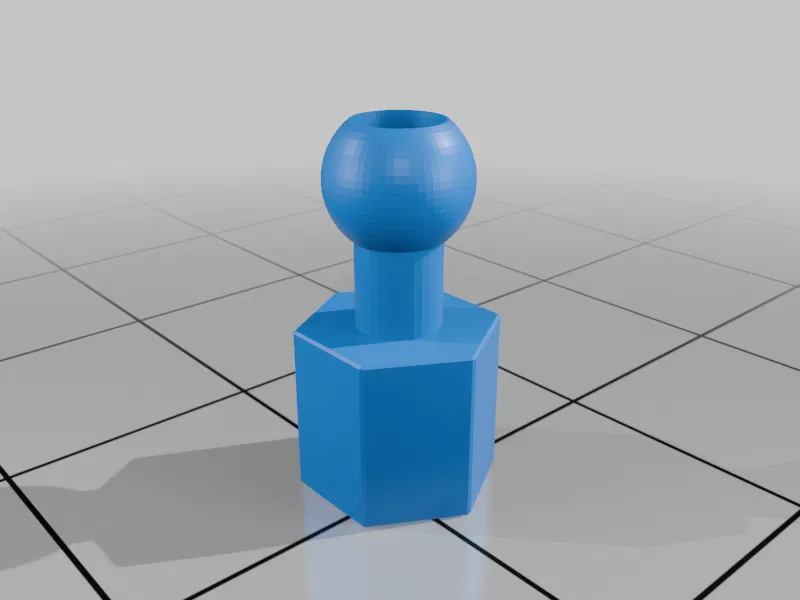

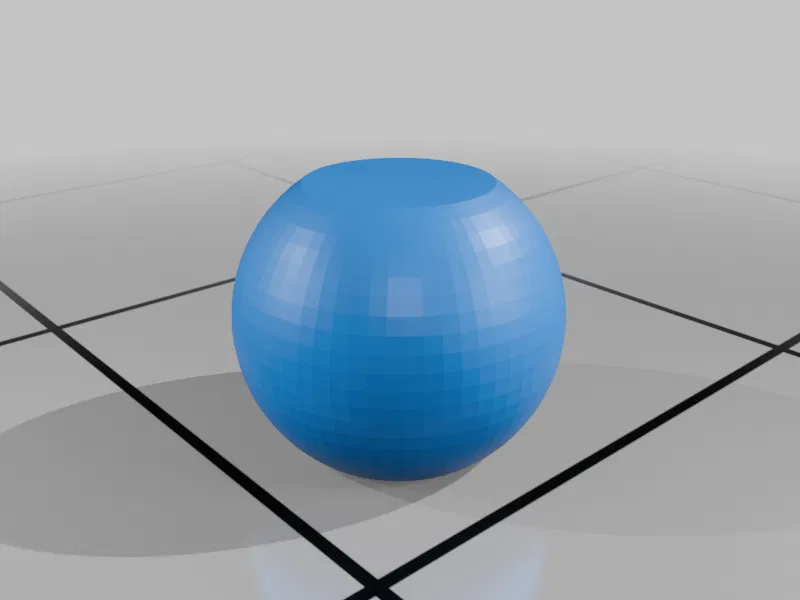

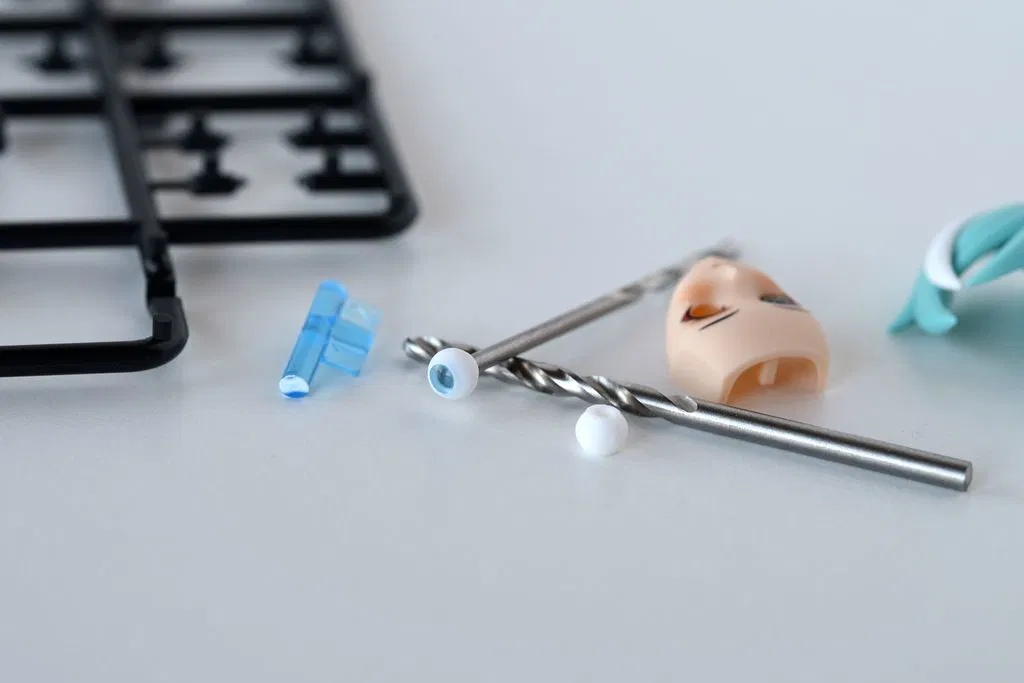

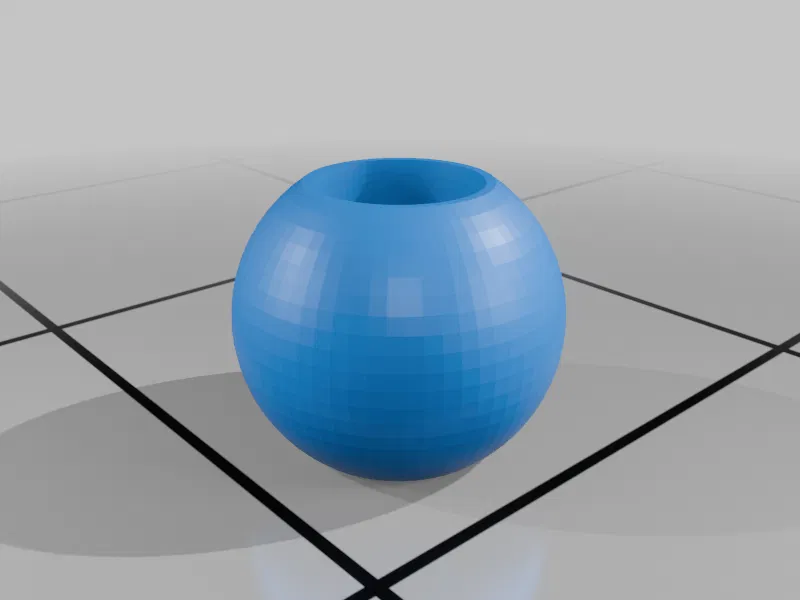

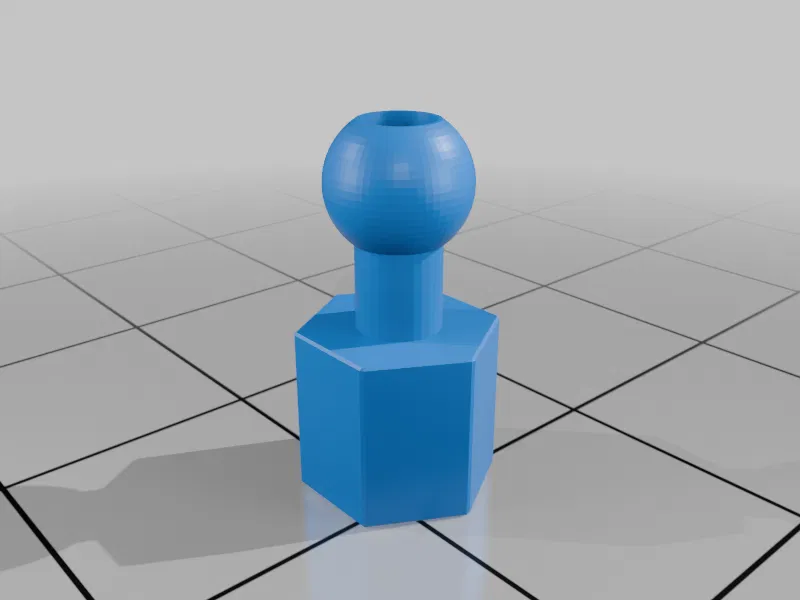

1. In eyeball (một mình hoặc kèm support kiểu hex bit), rồi dùng mũi khoan 3mm/2.5mm để khoét/chỉnh nhẹ ổ nông phía trước cho iris.
2. Dùng mũi khoan 2mm để khoét/chỉnh và làm sạch đường hầm 2mm chính. Nếu bạn in mỗi eyeball thì dùng đầu ngược của mũi khoan 2mm làm tay cầm.
3. Nhét mặt phẳng đã đánh bóng của sprue 3mm/2.5mm vào ổ trên eyeball, rồi cắt sao cho vẫn còn thò ra khoảng ~2mm để tạo hình tiếp (hoặc để dài hơn nếu lúc cắt làm cạnh bị mờ/foggy).
4. Dùng dũa (file) tạo hình nón, rồi tạo bề mặt cầu thô; sau đó dùng gunprimer hoặc glass file để chỉnh cho chuẩn hơn và đều, tạo mặt lồi (convex) khớp theo contour của cầu mắt khi nhìn từ cạnh.

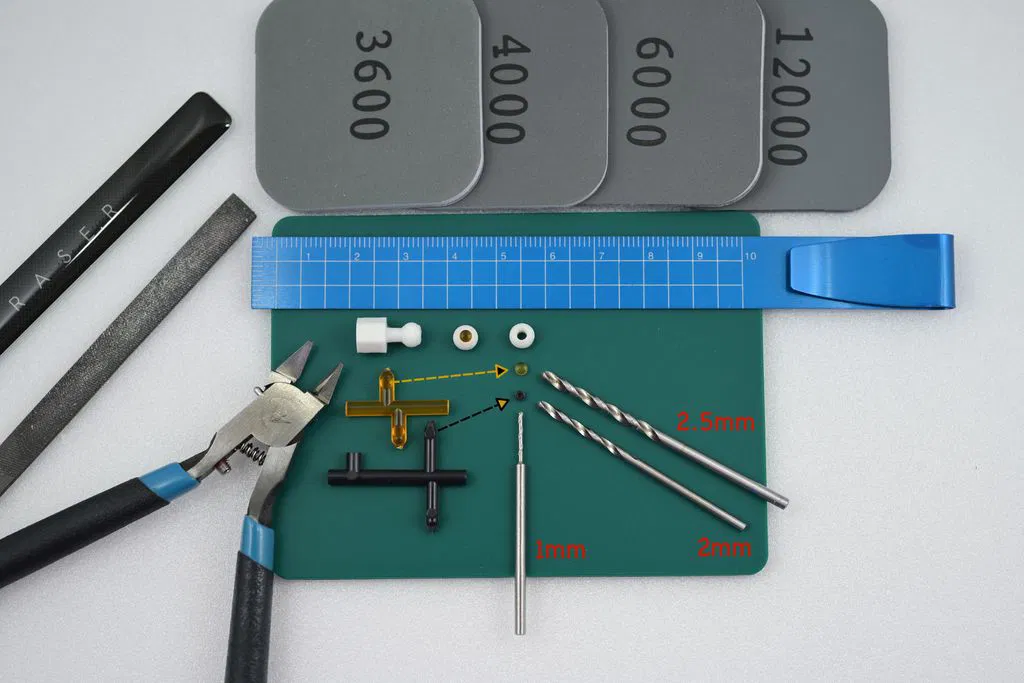

5. Dùng sponge/sandpaper hạt mịn để đánh bóng dần tới khi mượt như kính (mình dùng sponge grit 3600, 4000, 6000, 12000).
6. Đánh bóng bề mặt micro-lens bằng vật liệu mịn hơn như da và cotton. Nếu bạn in bản có holder HEX bit thì cắt rời eyeball khỏi phần đế.

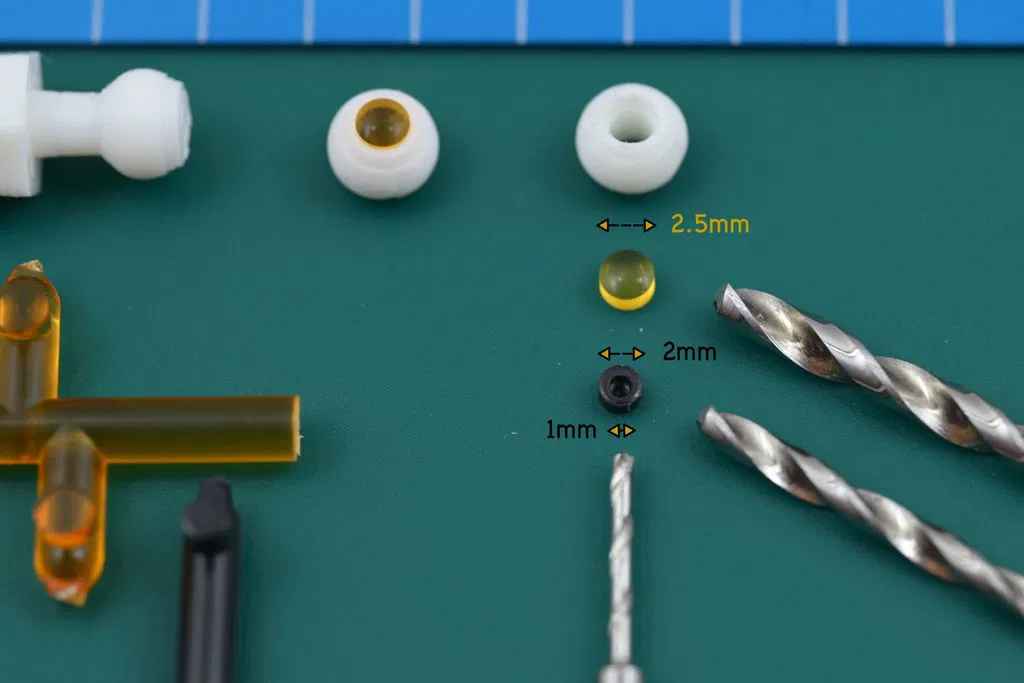

7. Nhẹ nhàng lấy micro-lens ra. Sau đó nhét một đoạn sprue 2mm dài khoảng 2mm làm con ngươi từ phía sau của đường hầm 2mm, đẩy nhẹ tới sát mép khoang 3mm/2.5mm. Có thể khoan thêm lỗ 1mm ở giữa để tăng hiệu ứng con ngươi 3D. Làm sạch toàn bộ bụi mịn.
8. Gắn micro-lens lại vào ổ phía trước (hoặc đặt micro-lens mặt phẳng hướng lên trên một bề mặt cao su, rồi bấm eyeball vào).

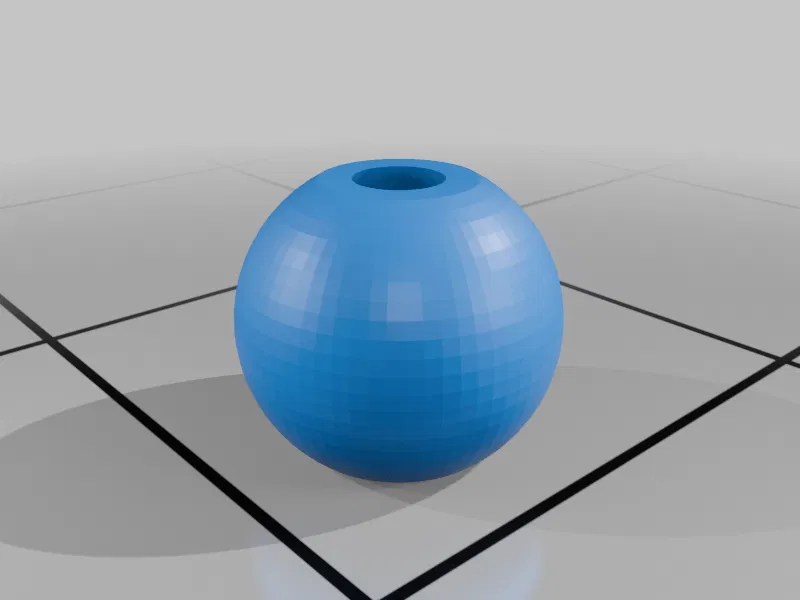

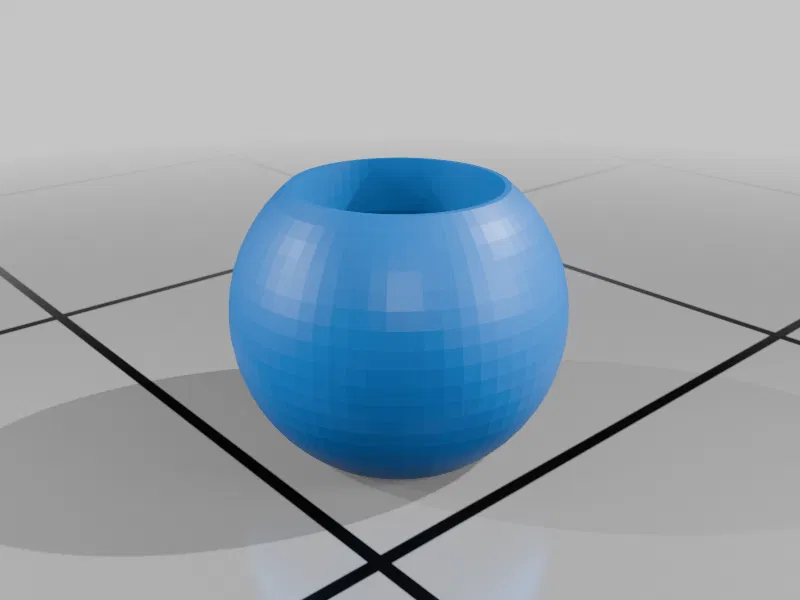

Bản “v3” mới nhất có ổ phía trước đúng chuẩn 3mm/2.5mm. Các bản trước đã lỗi thời, nhưng mình vẫn đính kèm nếu bạn muốn tự khoan chính xác iris theo đường kính khác sau khi in.
