SONOFF SNZB-02WD Desktop Stand Remix (Bản Remix Đế Để Bàn)

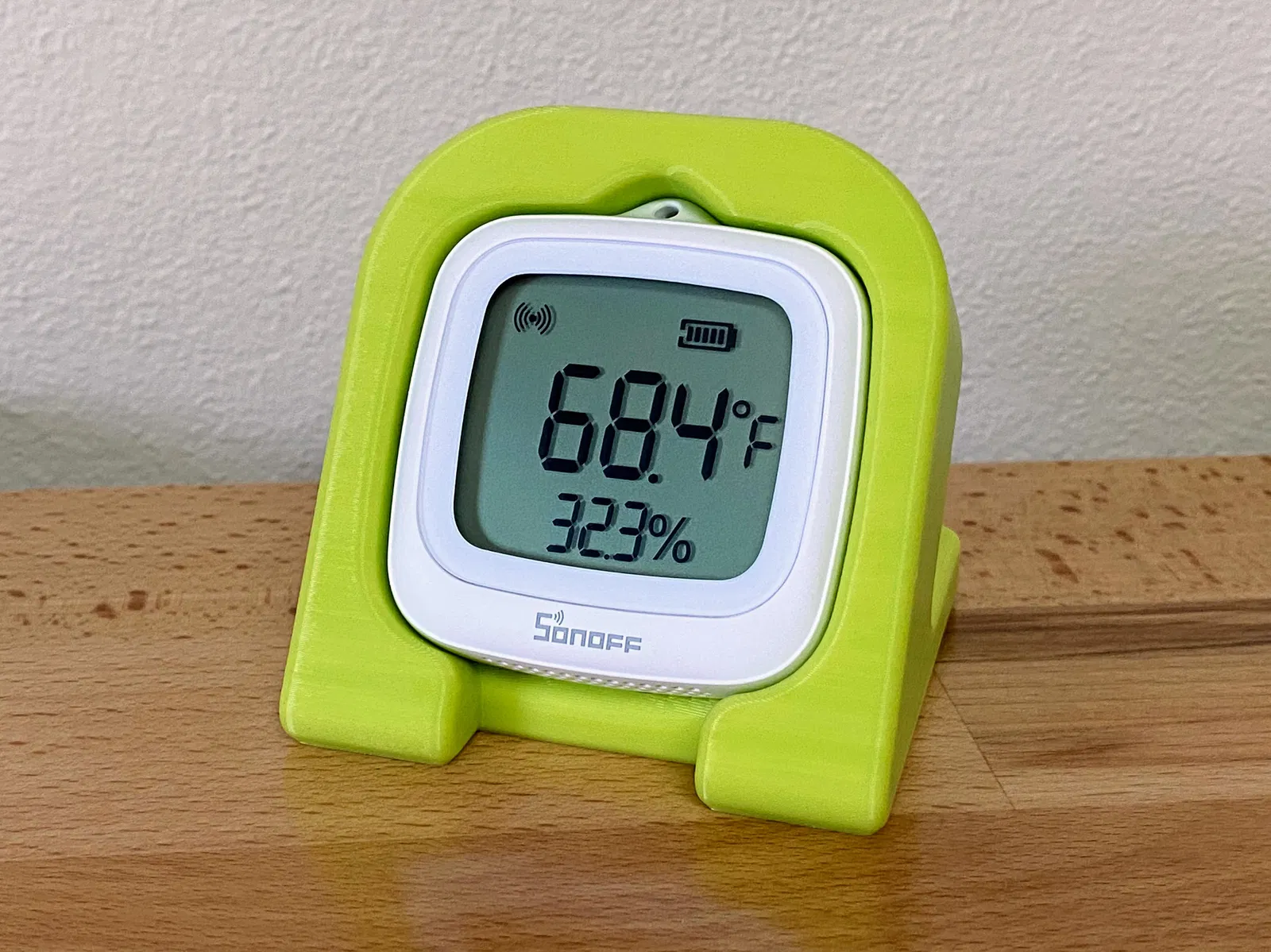

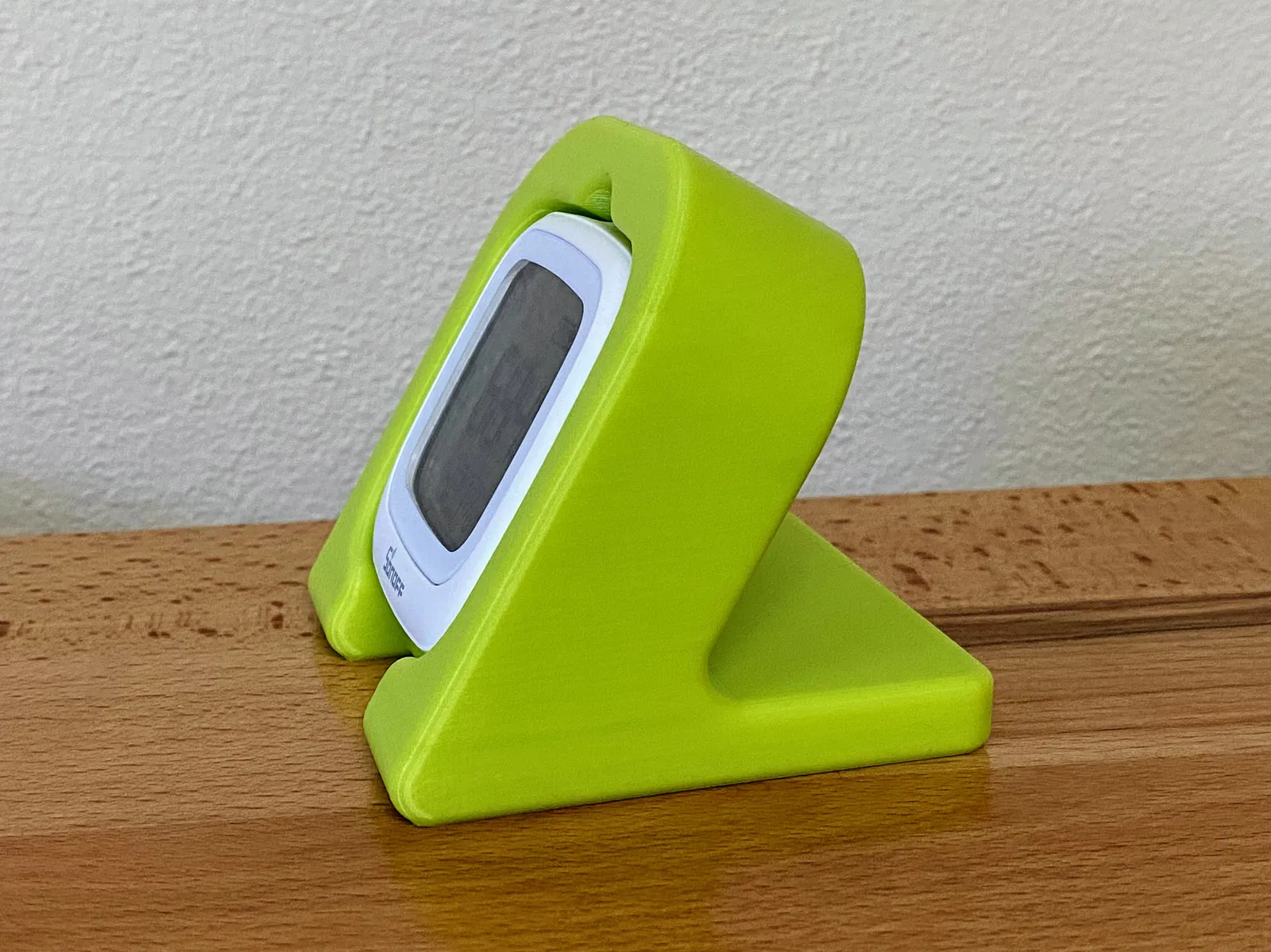

Đây là bản remix từ mẫu SONOFF SNZB-02WD Temperature Sensor Desktop Stand do SONOFF đăng trên MakerWorld. Cái stand này được thiết kế để giữ cảm biến SONOFF SNZB-02WD Smart Temperature and Humidity Sensor ở góc nhìn tối ưu khi đặt trên bàn làm việc, kệ, hay mặt bàn, đồng thời không làm cản trở khả năng thu thập dữ liệu nhiệt độ và độ ẩm của cảm biến.

Print Settings

Stand này cần đặt đúng hướng và được thiết kế để in không cần supports. Mình dùng layer height 0.2mm với 40% infill, nhưng bạn có thể thử các layer height và mật độ infill khác nếu muốn. Tùy chỗ bạn dùng stand, có thể nên in bằng filament chịu nhiệt như ABS, ASA, hoặc PETG. Bạn có thể cần scale bản in để ôm khít cảm biến nhất, tùy theo loại filament bạn chọn.

Value4Value

Thiết kế này được phát hành theo mô hình Value4Value. Nếu bạn nhận được giá trị nào đó từ sản phẩm của mình, vui lòng cân nhắc xem nó đáng giá bao nhiêu với bạn và hoàn lại giá trị đó cho mình dưới dạng donation. Cảm ơn bạn đã ủng hộ công việc của mình!

Print Info

Printer: VORON 2.4 350
Rafts: No
Supports: No
Resolution: 0.2 mm
Infill: 40%
Filament: Keene Village Plastics - Green Lemon-Lime PLA

Changelog

Các thay đổi so với thiết kế gốc:
• Tất cả chamfer gốc được thay bằng fillet để tạo cảm giác mượt và liền lạc hơn về mặt thẩm mỹ

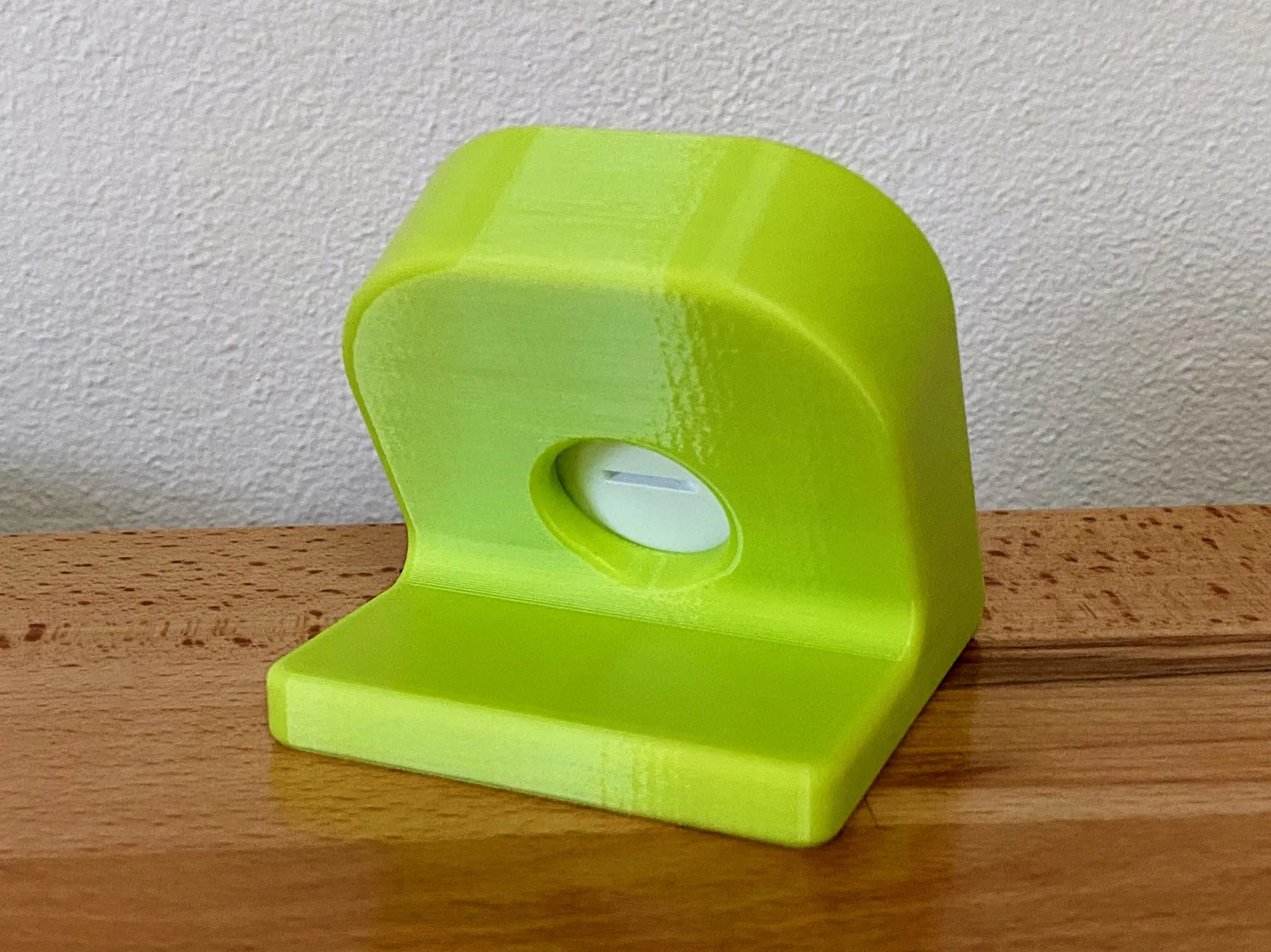

• Lỗ truy cập cảm biến được bo fillet để đồng bộ với phần còn lại của stand
• Tạo một “chamfillet” dọc theo cạnh đáy của bản in để cho kết quả in tốt hơn
• Các góc của phần khoét đáy cho cảm biến được bo fillet để khớp với cạnh trước phía dưới của stand
• Mặt trước của phần khoét đáy cho cảm biến được bo fillet để đồng bộ thẩm mỹ với tổng thể stand

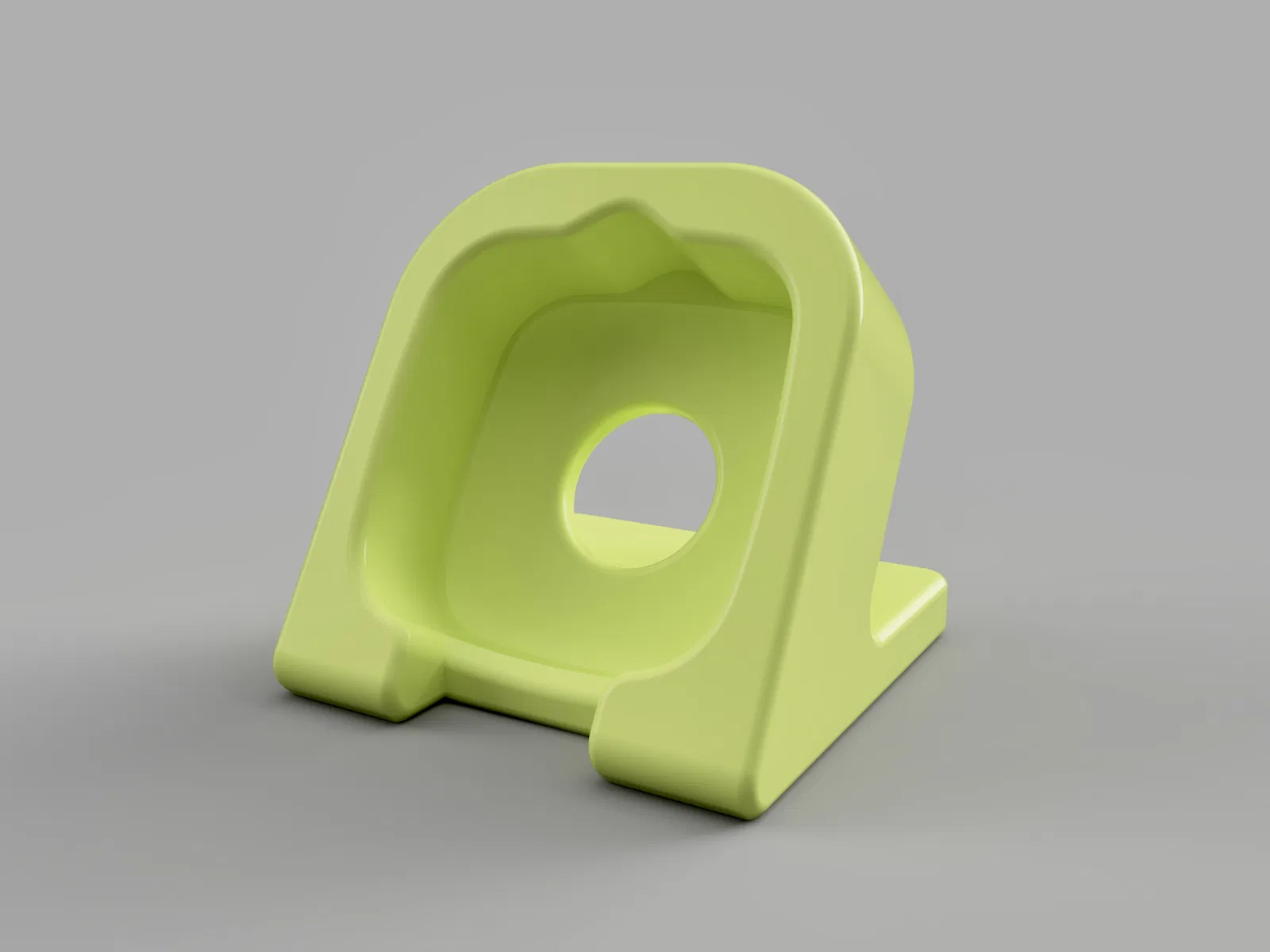

• Phần sau của khoang đặt cảm biến được tạo biên dạng theo mặt lưng của cảm biến để hạn chế cảm biến bị xê dịch khi đặt trong stand
• Siết chặt tolerance quanh miệng mở của cảm biến để tránh cảm biến rơi khỏi stand khi di chuyển, va chạm, v.v.
• Thêm một “maker's mark” trong khoang cảm biến và sẽ bị che khuất bởi cảm biến khi lắp vào stand

“If I have seen further, it is by standing on the shoulders of Giants.” — Isaac Newton

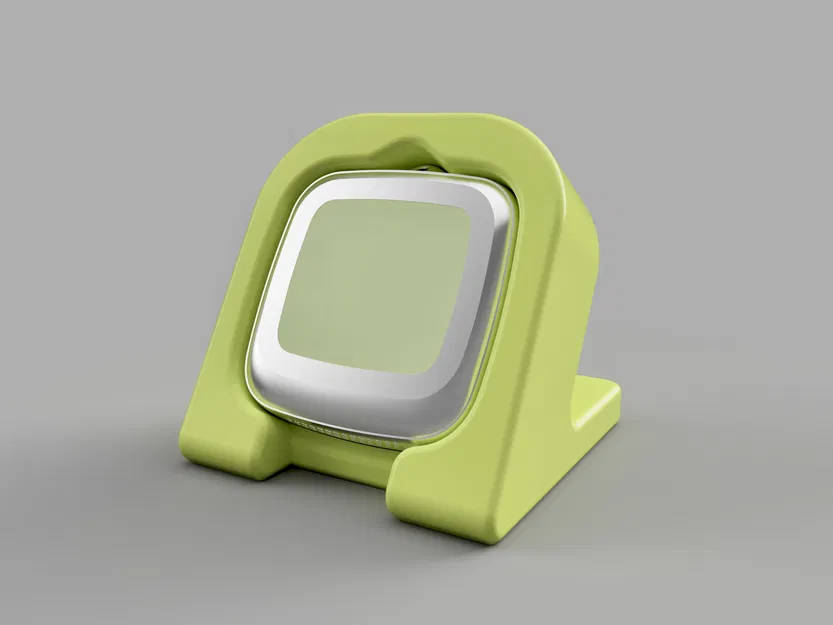

Stand này được remix từ mẫu gốc SONOFF SNZB-02WD Temperature Sensor Desktop Stand của SONOFF bằng Fusion 360. Giống như bản gốc SONOFF cung cấp cho mình, mình cũng đính kèm file .step cho bản remix này để bạn tiện chỉnh sửa thêm nếu muốn. Nếu bạn thấy hữu ích cho các thiết kế sau này, mình cũng đã upload lại một của SONOFF SNZB-02WD Smart Temperature and Humidity Sensor, đúng như bản SONOFF từng upload trên MakerWorld.
