Hệ Mount Modular cho Addressable LED Strip
Bộ mount modular dễ in để gắn addressable LED strip và thanh nhôm u-channel dưới tủ/kệ, kèm ngàm gài Wago221 để đi dây gọn. Lỗ bắt vít dễ canh, nắp bấm che dây, không cần support.
Mô tả

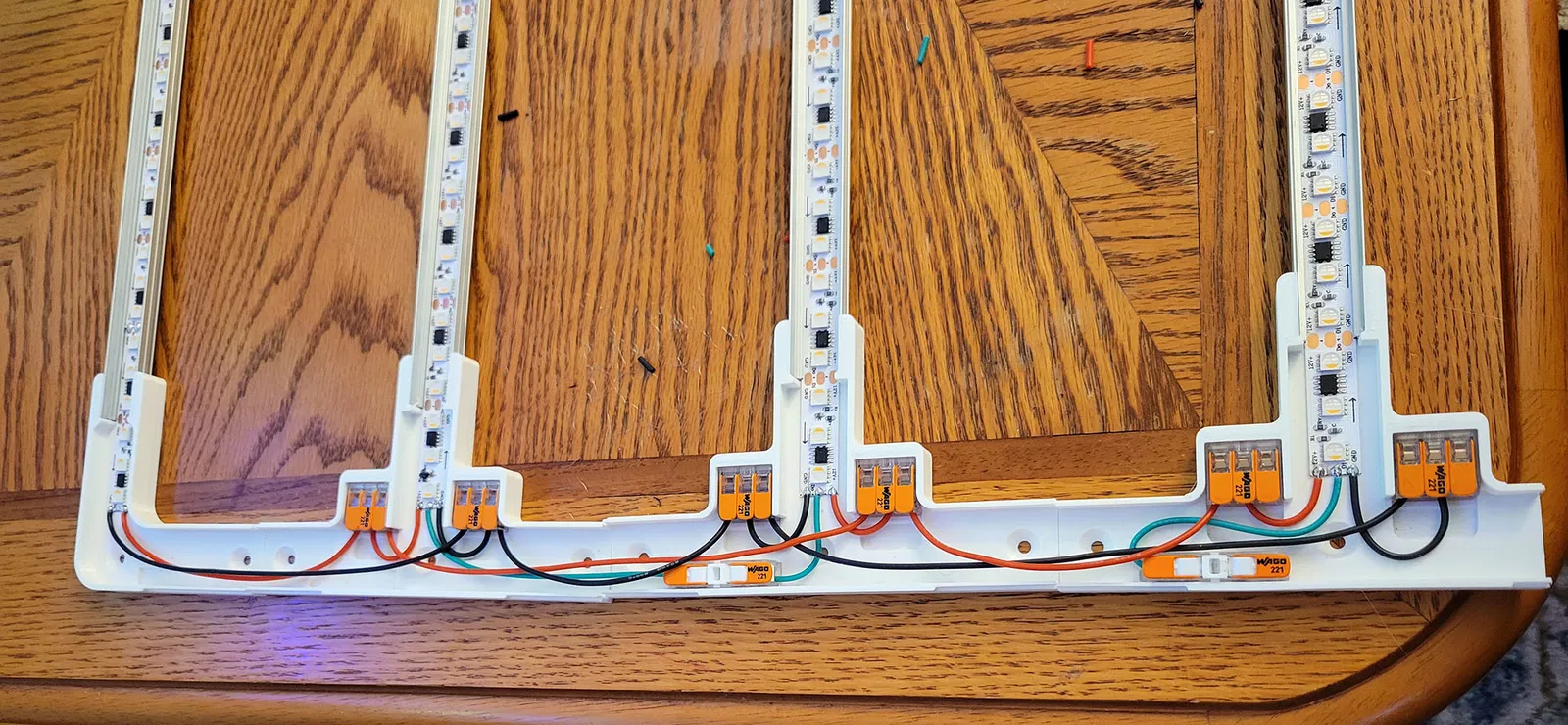

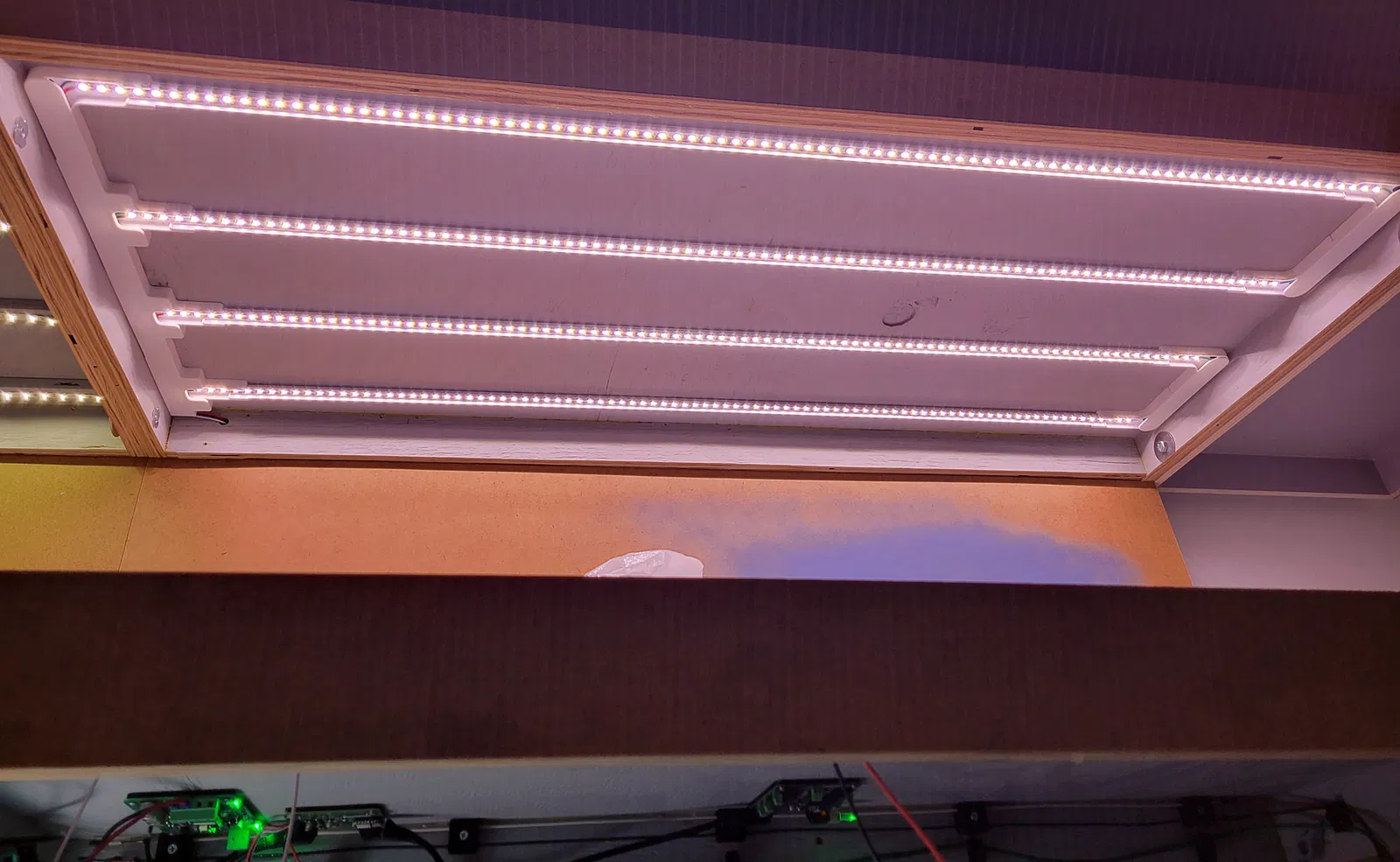

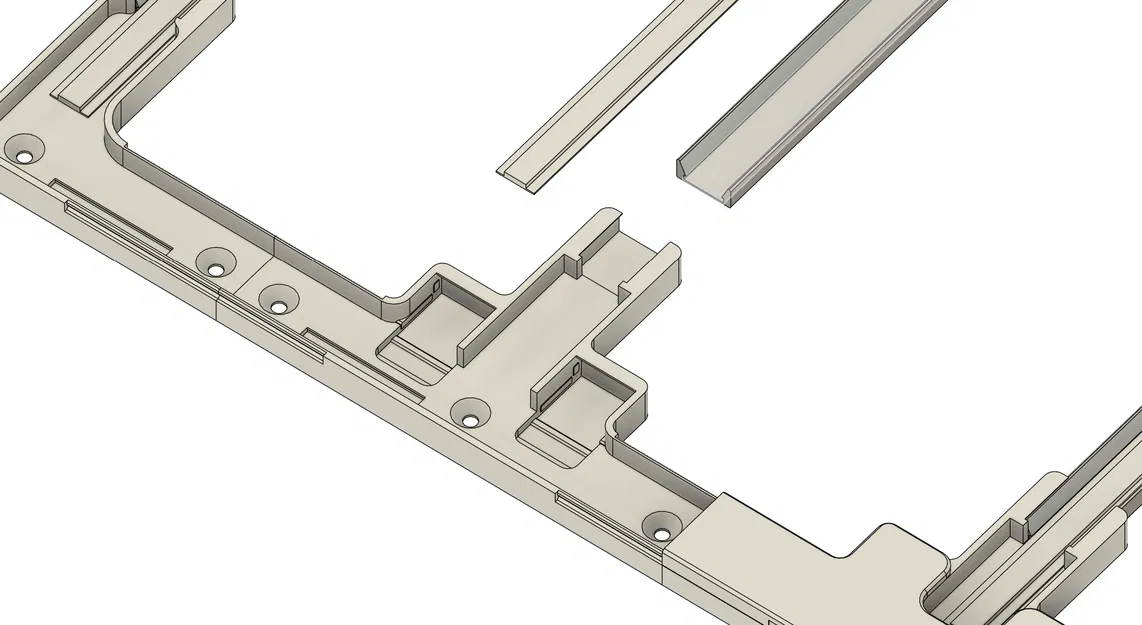

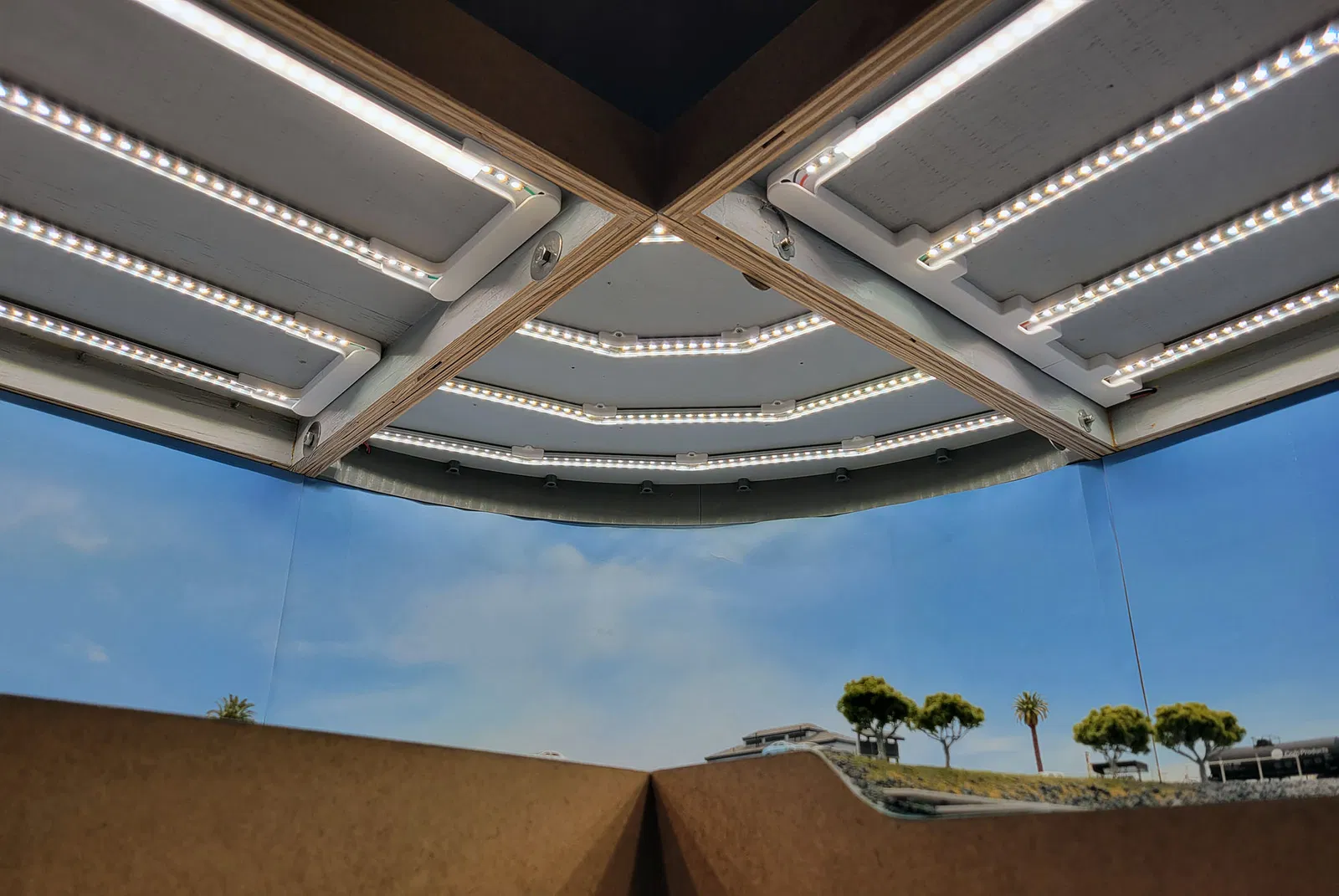

Mình đang nâng cấp đèn LED cho đường ray mô hình và thấy mấy cái kẹp gắn đi kèm theo dải addressable LED strip không ổn lắm, nên mình thiết kế ra hệ mount dạng modular này để vừa giữ chặt thanh nhôm extruded aluminum u-channel, vừa sắp xếp dây gọn gàng với ngàm gài (snap-in) cho đầu nối Wago221.

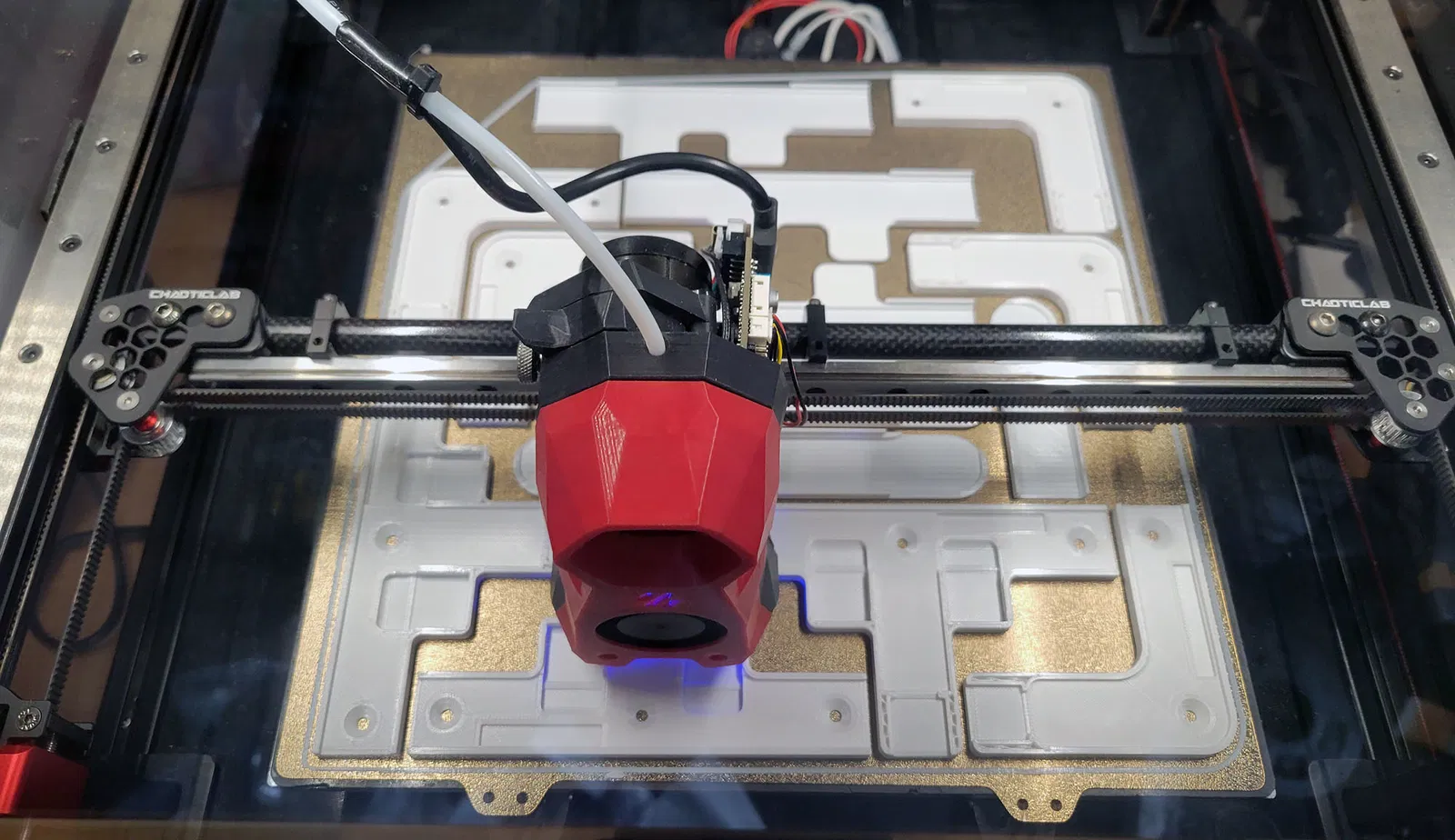

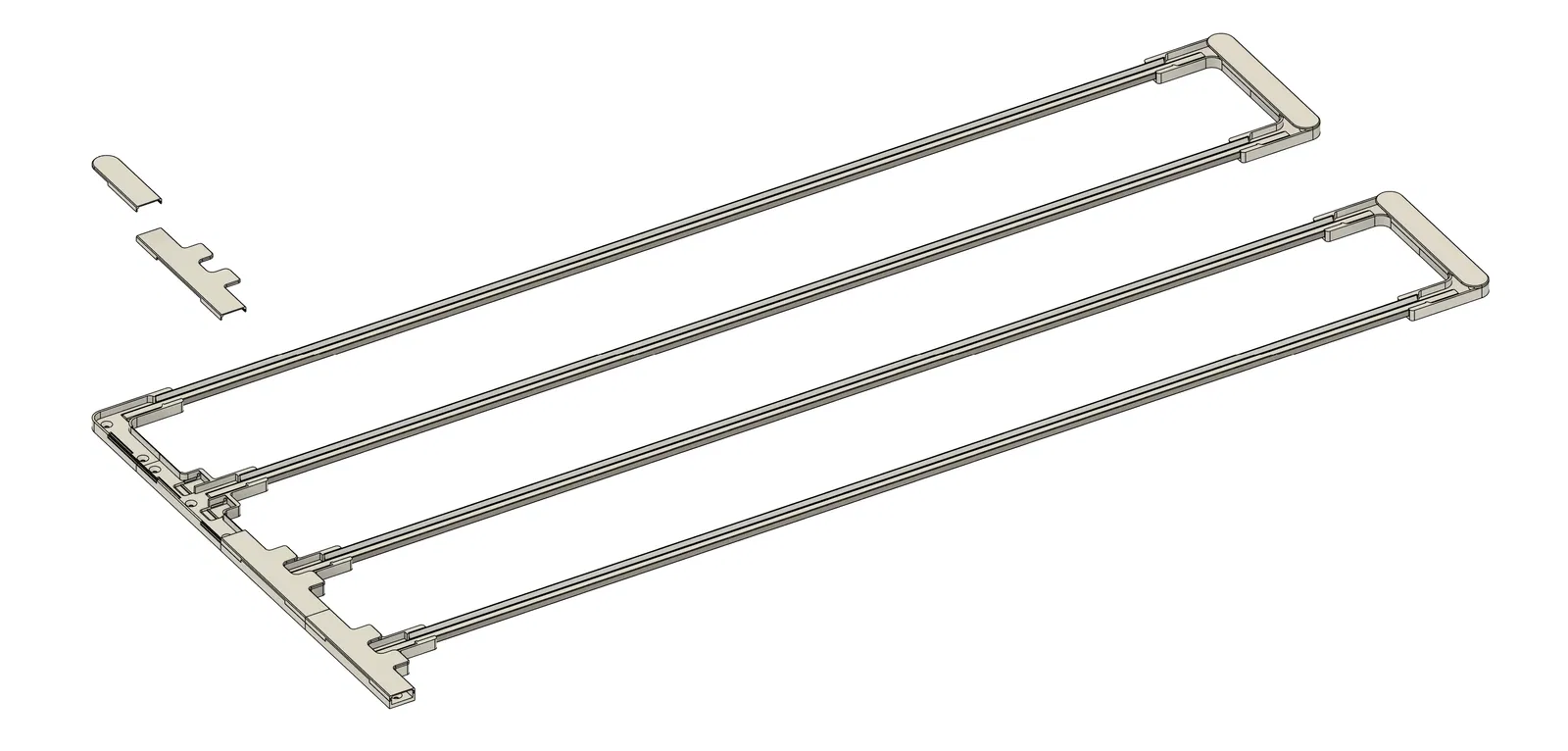

Các lỗ bắt vít giúp canh thẳng hàng dễ dàng và phù hợp với đa số kích thước vít countersunk (miễn là hợp lý). Phần nắp (cover) bấm vào để che dây. Cấu hình hiện tại bố trí LED strips với khoảng cách 5.5 inch (140mm) giữa các tâm. Thiết kế để in đẹp, không cần support.
