Adapter bánh xe Vex cho Printed Droid của Mr. Baddeley
Bộ adapter bánh Vex 3.25" (SKU: 276-8026) để build droid Chopper khi bánh trong plan đã ngưng sản xuất. Thiết kế dùng bu-lông M6x80 làm trục chắc hơn, chi tiết in giữ bánh đúng tâm; có thể chỉnh bề rộng để hợp droid khác.
Mô tả

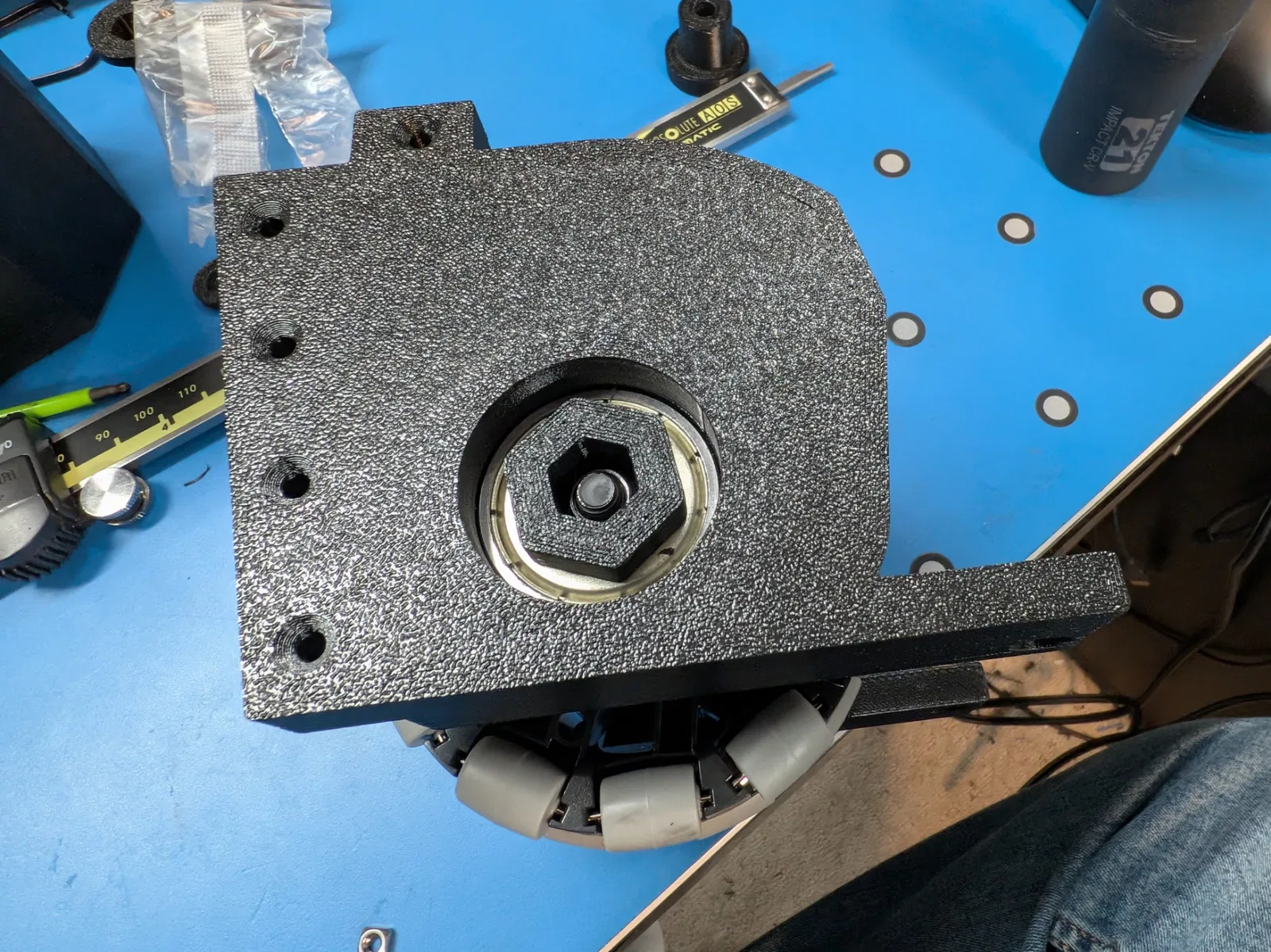

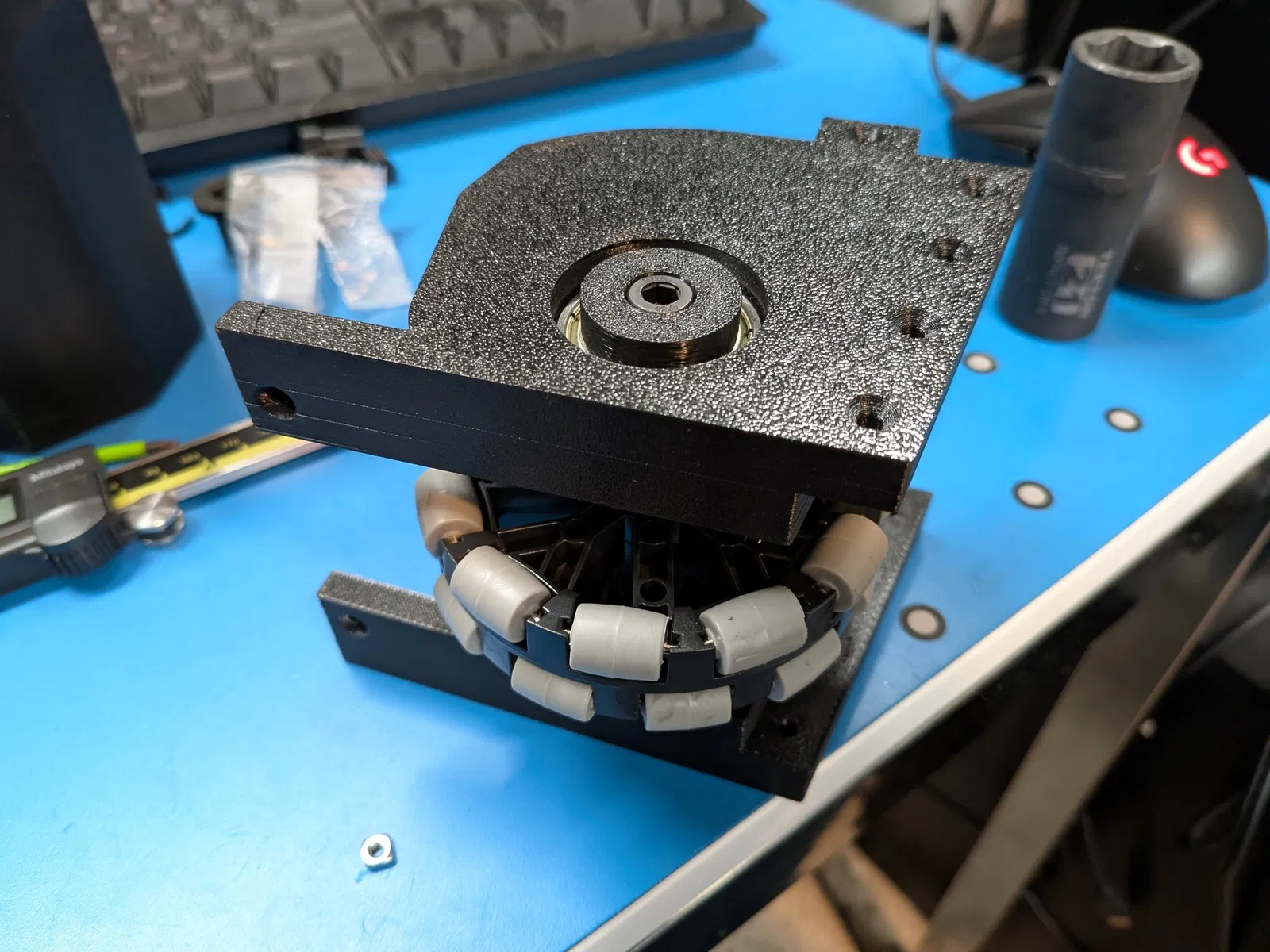

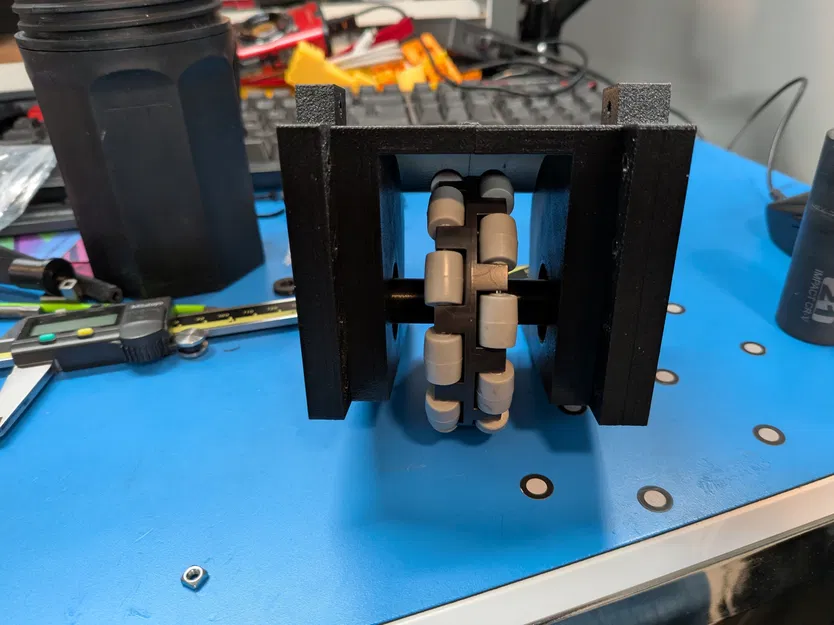

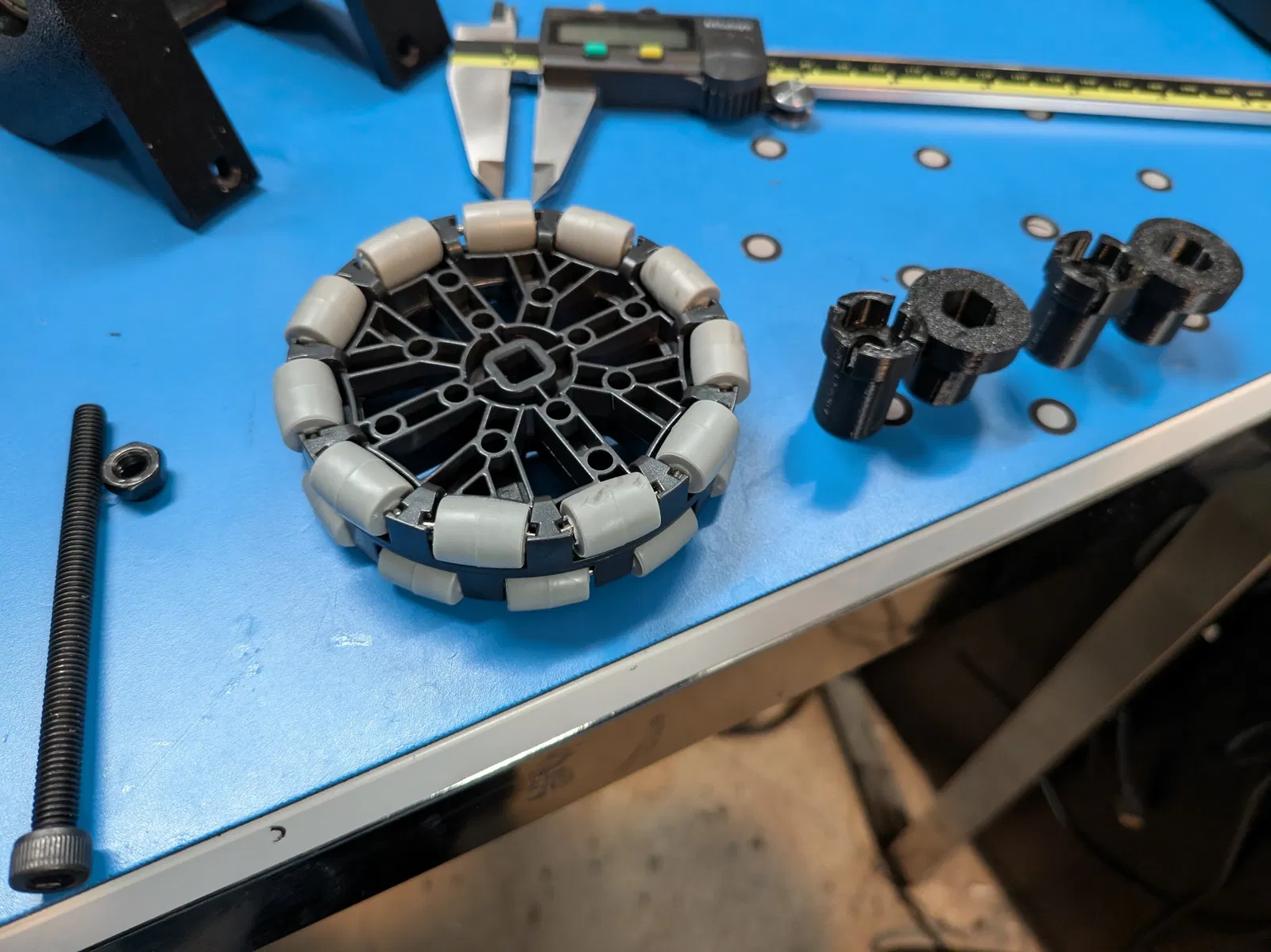

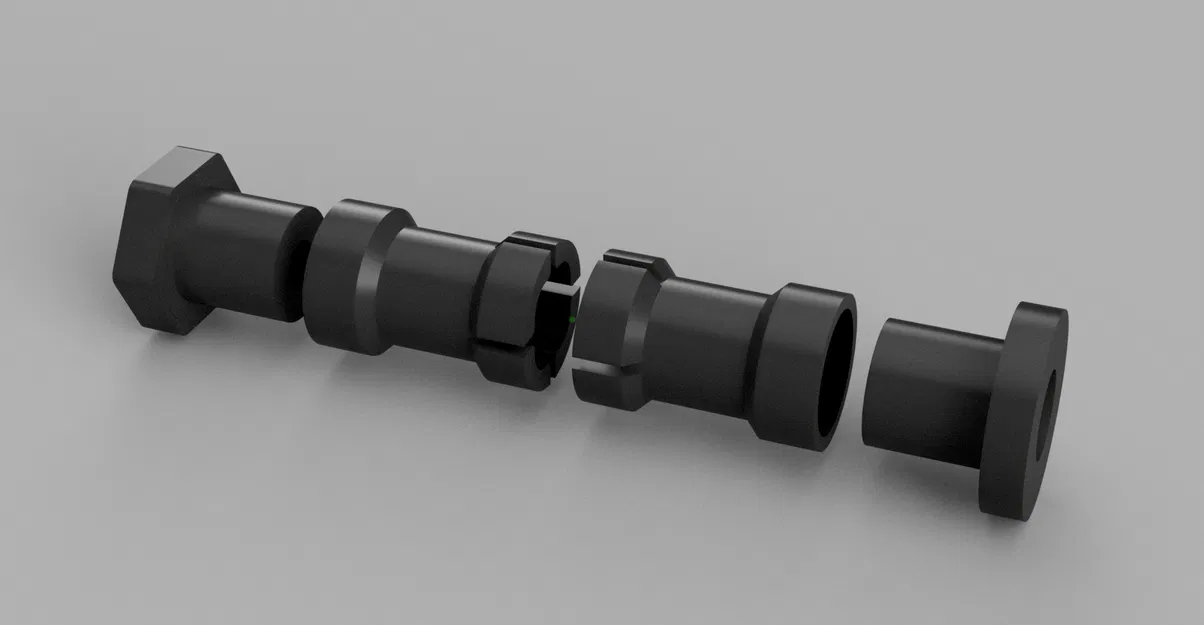

Mình đang build droid Chopper và loại bánh Vex omni wheels được ghi trong bản vẽ thì giờ ngưng sản xuất rồi. Mình chuyển qua dùng Vex 3.25" (260mm Travel) Omni-Directional Anti-Static Wheels, mã part number SKU: 276-8026. Thay vì dùng trục axle shaft in ra như thiết kế gốc, mình thiết kế bộ này để dùng bu-lông M6x80. Bánh Vex được giữ đúng tâm nhờ các chi tiết in, còn bu-lông thì làm trục chắc hơn rất nhiều. Thiết kế này cho phép bánh có lỗ vuông (square bore) chạy trên bu-lông tròn.
Mình nghĩ mấy cái này cũng sẽ dùng được cho các droid khác nếu bạn chỉnh lại bề rộng. Nếu không thì hy vọng ít nhất nó cho bạn vài ý tưởng để adapt loại bánh này cho droid của bạn.
