HOn30 Electric Steeple Cab – Đầu máy điện in FDM

Vừa “lên bàn mổ” ở phòng khám của Mad Doctor xong là phiên bản steeple cab “quốc dân” của mình dành cho HOn30 đây. Mình đã làm máy hơi nước và máy diesel rồi, vậy sao không làm thêm một đầu máy điện nữa ha? Mẫu này được thiết kế để in bằng máy FDM với nozzle tiêu chuẩn 0.4 mm và chiều cao lớp 0.12mm. Tất cả các chi tiết đều thiết kế để in không cần support. Ngoài ra, mẫu này được thiết kế để dùng chung với chassis Kato 11-105, 11-106, hoặc 11-107 loại rẻ và rất dễ kiếm để lấy truyền động.

Tips for printing:

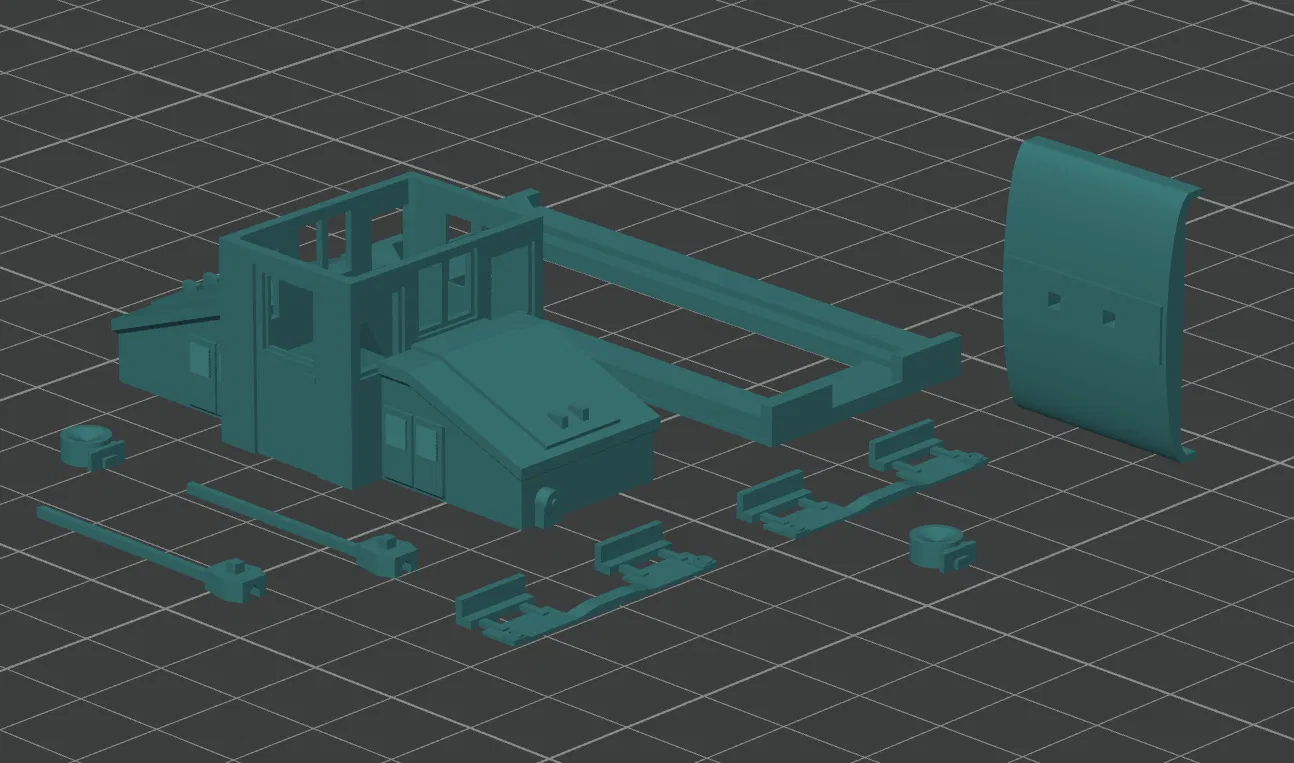

In 1 bản cho mỗi file và in 2 bộ đèn pha, cột dây điện (catenary poles), và hai đầu pilot (pilot ends). Mình khuyên in thân xe (body) theo chiều đúng (để thẳng), in khung (frame) lật úp; còn đèn pha và hai đầu pilot thì in nằm ngửa (trên lưng). Cuối cùng, mình khuyên in mái (roof) dựng nghiêng theo cạnh và hướng lên trên. (Mình có đính kèm hình cách mình đặt hướng chi tiết để có bề mặt “đẹp” nhất.)

(Mình có kèm một mái trơn nếu bạn không muốn dùng trolley poles.)

Assembly:
Bạn cần chuẩn bị: các chi tiết đã in, Kato Chassis, sơn, keo siêu dính (super glue), dũa nhỏ hoặc giấy nhám (phòng trường hợp bị cấn), và các chi tiết trang trí thêm nếu bạn muốn.
Kiểm tra độ khớp giữa frame và body trên chassis và chỉnh lại nếu cần. Chúng nên trượt xuống ôm qua phần trên của chassis mà không phải ép mạnh (độ khít khá sát và có thể hơi “khó chịu” chút; hãy chà nhám hoặc dũa phần cửa/ô theo độ khít bạn muốn). Cũng kiểm tra độ khớp của roof lên body và chỉnh nếu cần. Cột catenary thì dán lên roof, đèn pha dán ở mỗi đầu body, pilot ends và body dán vào frame, và roof dán vào body.

Final notes:
Cột catenary có tích hợp một cơ cấu đàn hồi (compliant mechanism) dạng “bản lề” để bạn có thể chỉnh vị trí. Với thiết lập in phù hợp, chúng có thể gập lên xuống và giữ ở đúng vị trí bạn đặt.

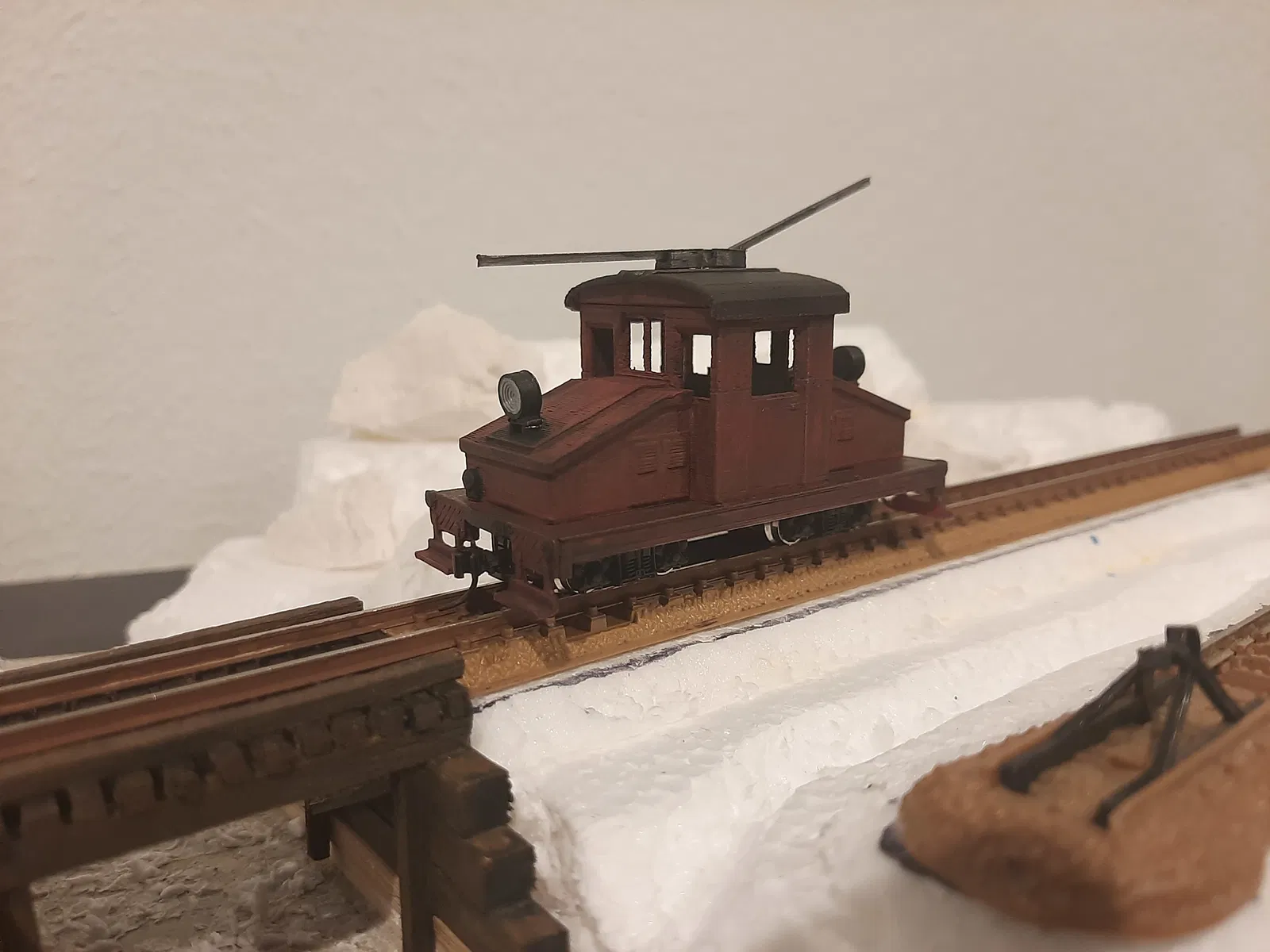

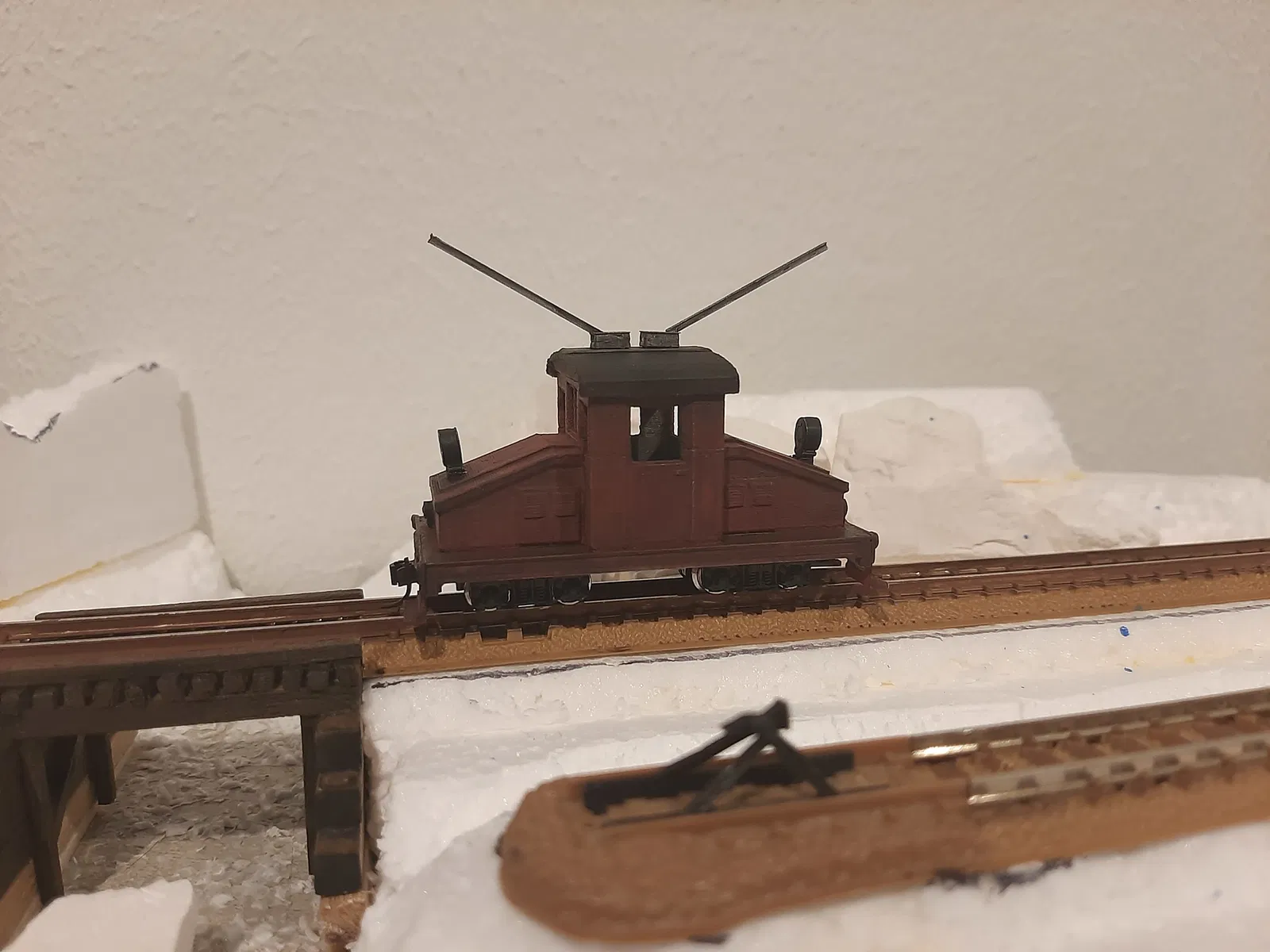

Mình đang thử nghiệm print settings và bản in này ra nhìn khá thô, nên mình quyết định weathering để che lỗi bề mặt và khỏi phí chi tiết.

Về couplers: bạn có thể dùng couplers kiểu Rapido tiêu chuẩn, nhưng mình đã đổi sang Kato 923500 knuckles khá nhẹ nhàng, dùng thêm Kato 923524 cover plates. Roundhouse và Fox Valley Models cũng có làm knuckle couplers dạng chuyển đổi dễ làm hơn (nhưng mình chỉ khuyên đổi coupler cho những bạn đã có kinh nghiệm, tự làm tự chịu rủi ro).

Nếu bạn có góp ý, câu hỏi, đề xuất hay nhận xét vui vui gì cứ liên hệ mình nha. Như mọi khi, mình hy vọng sẽ chia sẻ thêm nhiều mẫu khác trong tương lai; và nếu bạn có mẫu nào muốn thấy ở HOn30 thì cứ nói mình biết.

Trân trọng,
Dr. Fixet
