Hộp case cho Seeed Studio Xiao expansion board
Hộp nhỏ dạng nắp gập để gắn Seeed Studio Xiao expansion board (OLED + cổng Grove) với vỏ acrylic trong suốt hoặc dùng trụ nylon 3mm. Có lối cho thẻ nhớ, USB‑C sạc và giắc JST; chốt cài khá chặt.
Mô tả

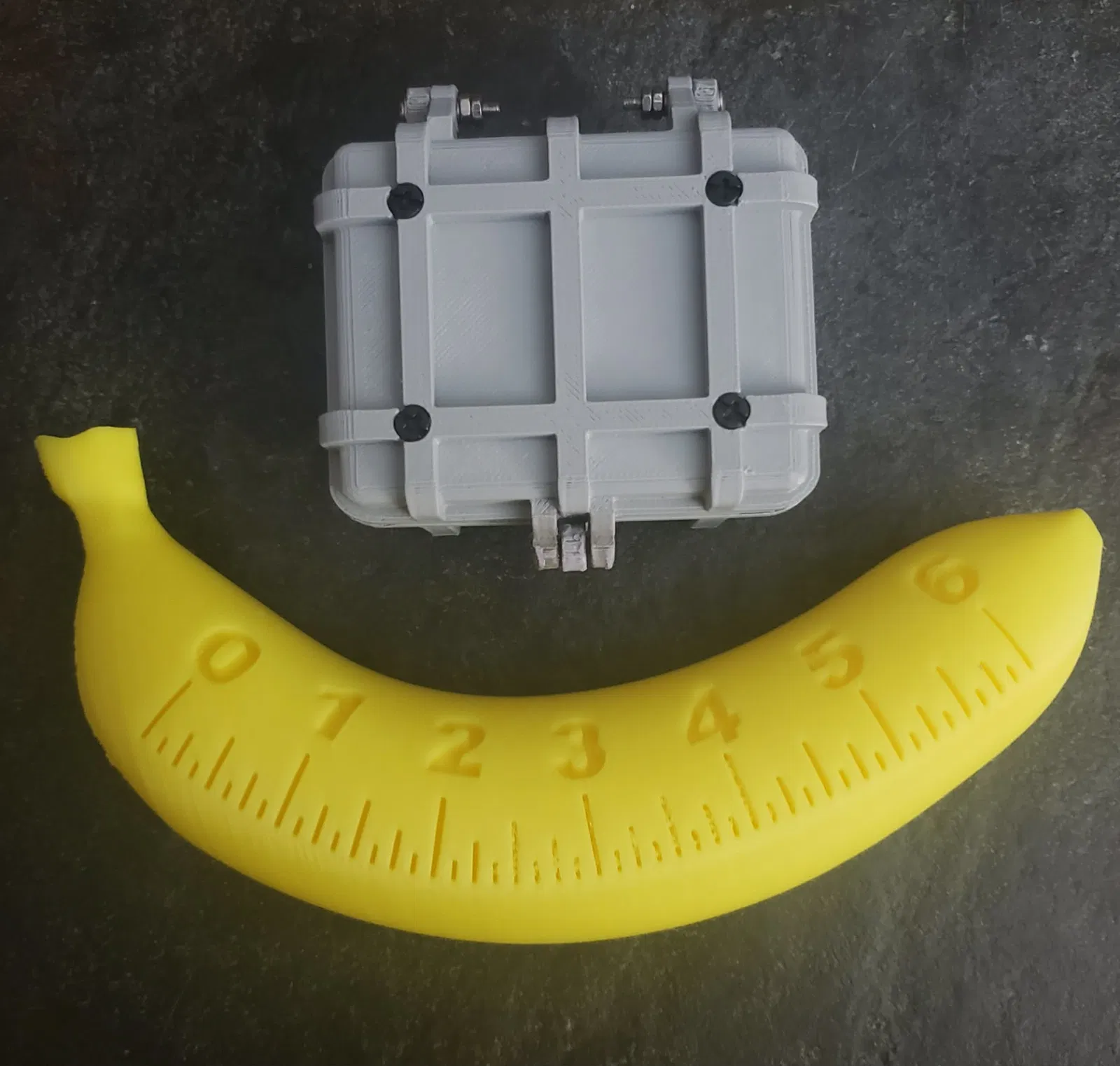

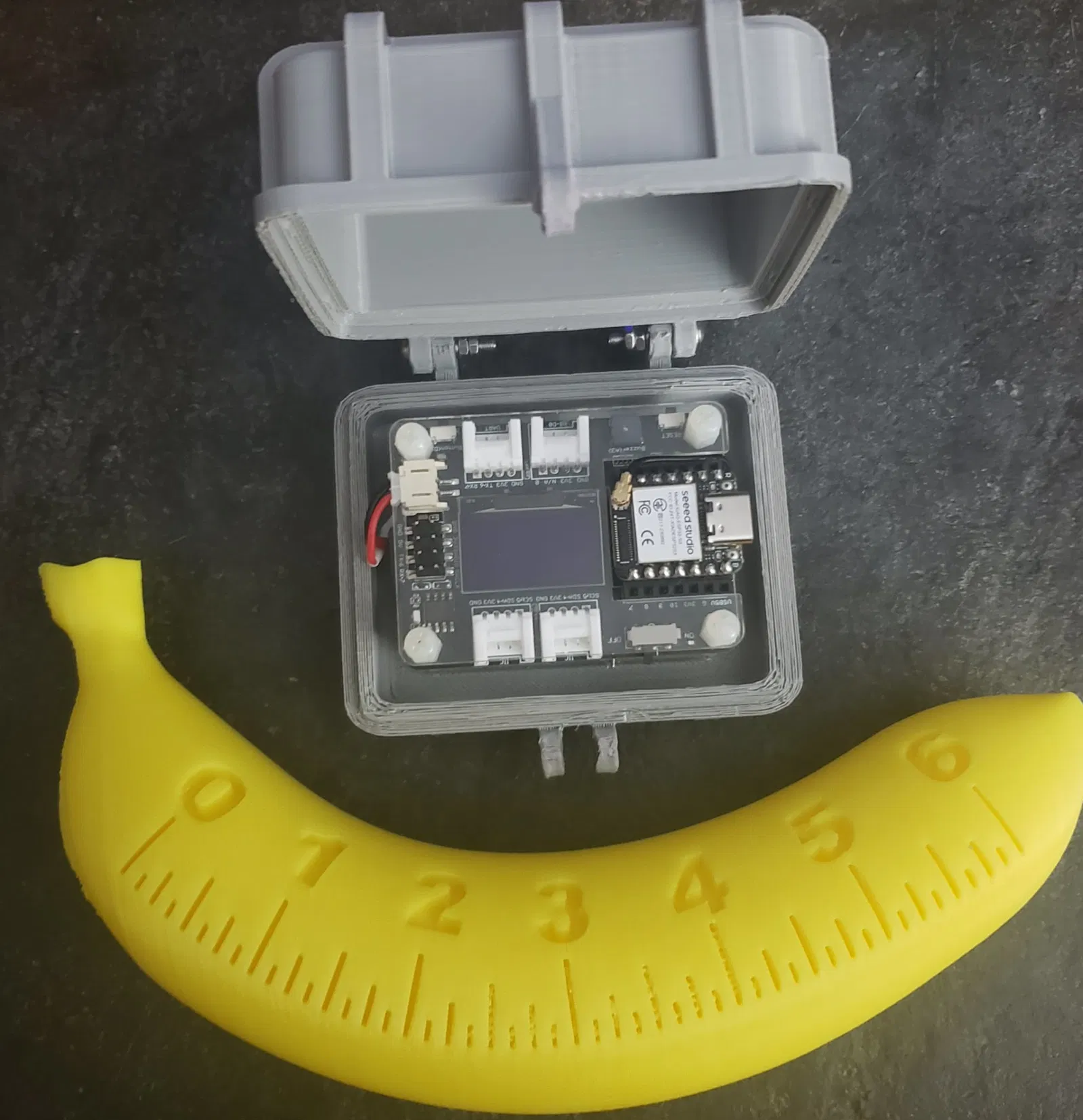

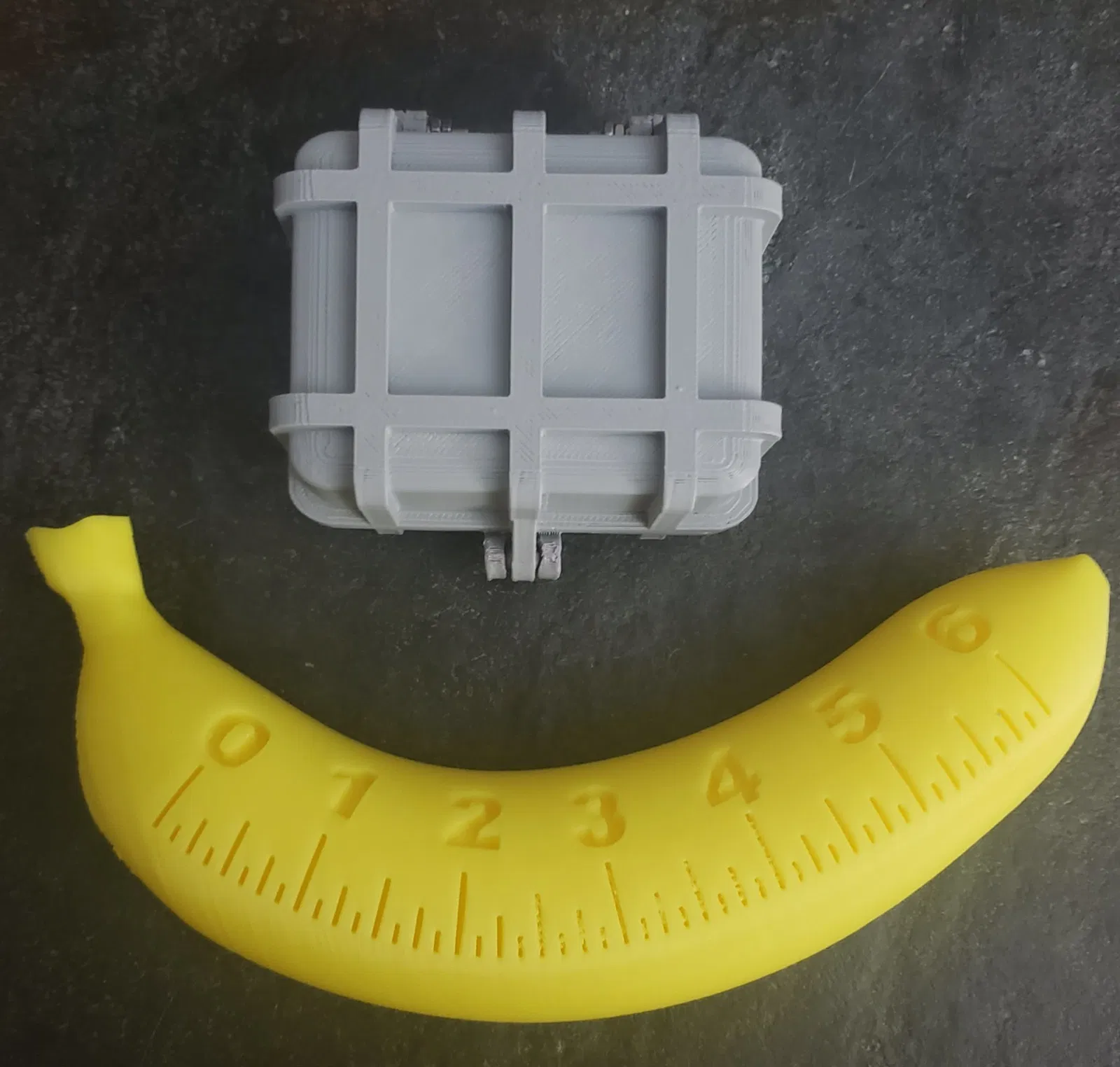

Đây là một hộp nhỏ để gắn Seeed Studio Xiao expansion board (có OLED và các cổng Grove) bên trong vỏ acrylic trong suốt. Có chừa lối để thao tác thẻ nhớ, sạc USB-C và cắm giắc JST. Cũng dùng được nếu không có vỏ acrylic trong suốt, nhưng bạn sẽ cần vài trụ đỡ nylon 3mm.

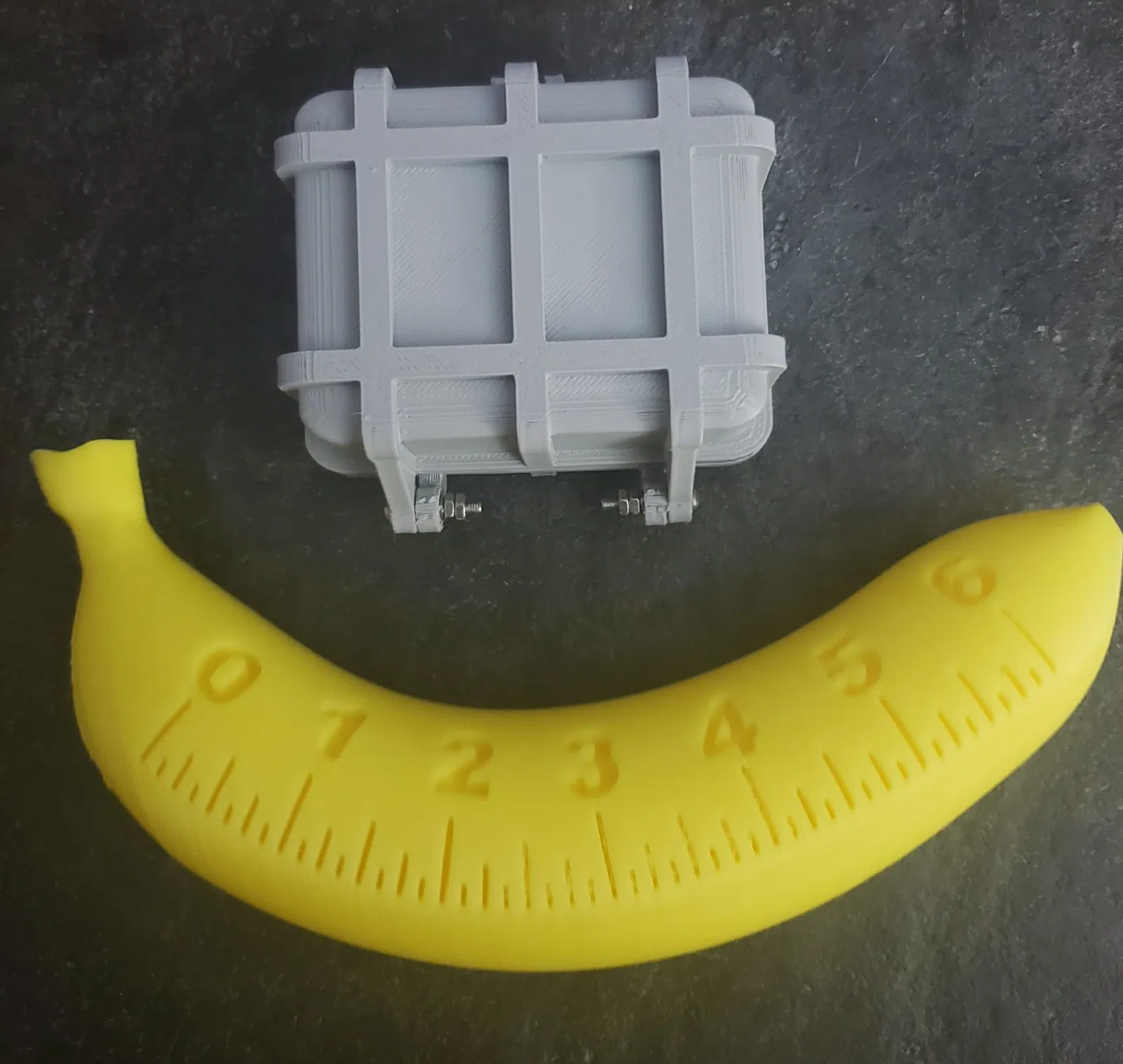

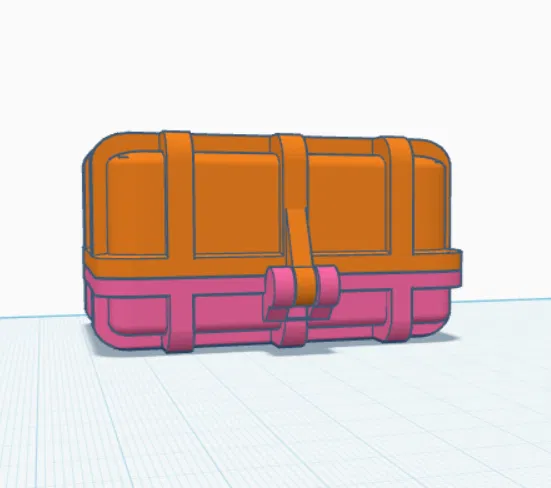

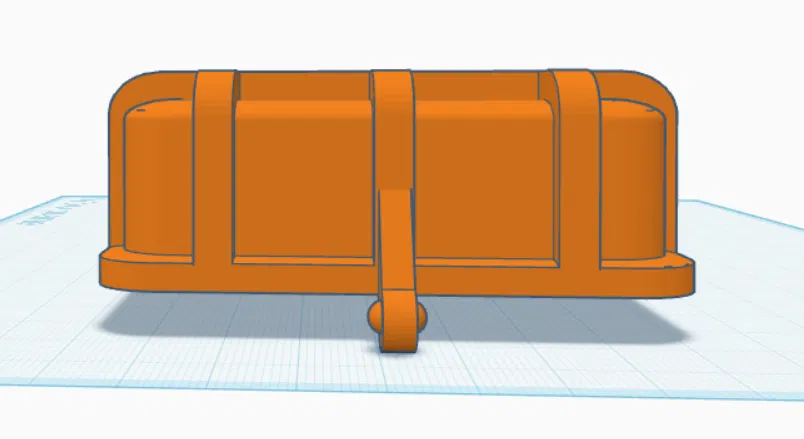

CHỐT CÀI RẤT CHẶT KHI ĐÃ CÀI. Bạn có thể sẽ muốn chà nhám bớt phần “ball” của chốt bi để nó đỡ chặt hơn. Mình dùng ốc M2.5x16 cho bản lề để có thể siết 2 ê-cu (double nut). Mình cũng lỡ chà nhám phần ball latch nhiều quá, nên đã hơ nóng phần “socket” của chốt rồi bẻ cho nó khép lại gần nhau hơn.

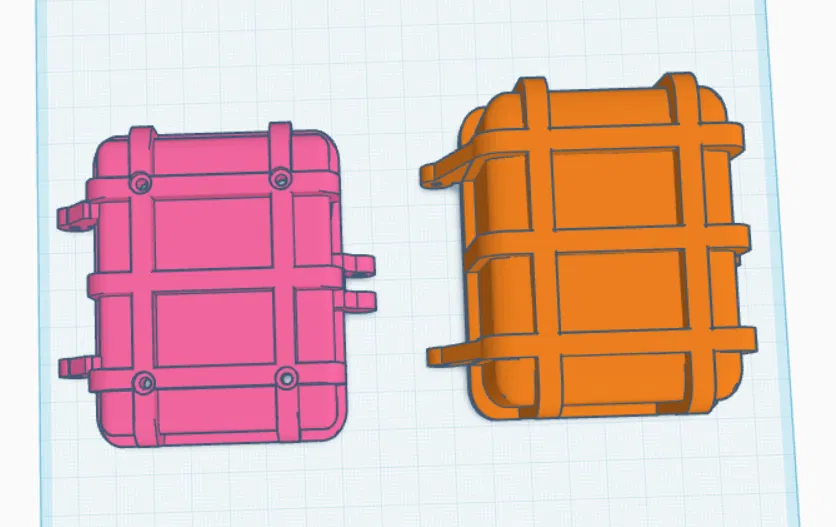

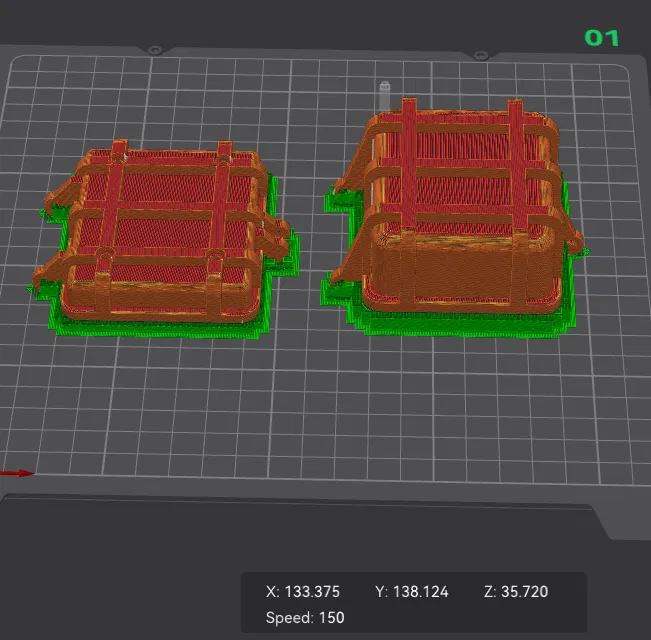

Mình in mẫu này với supports “normal” như hình trong ảnh chụp màn hình cuối cùng.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
