Sentro 48 Knitting Machine - Gear thay thế Heavy Duty & tay quay spline

Bộ gear thay thế và tay quay (crank handle) được thiết kế lại, gia cường cho máy đan Sentro 48. Nếu gear zin của bạn bị trượt răng, tuôn răng, hoặc phát ra tiếng nghiến, bản nâng cấp này sẽ thay thế mối nối yếu của hàng zin bằng hệ spline côn 8 điểm chắc chắn.

Mô tả: Mình mua một cái Sentro 48 cho con gái, nhưng vừa khui hộp ra thì bộ gear bên trong đã bị tuôn và trượt. Tìm trên mạng thì mình thấy các mẫu có sẵn không khớp đúng hình học trục (shaft) của máy mình, nên mình tự thiết kế lại từ đầu bằng OpenSCAD.

Tính năng chính & cải tiến:

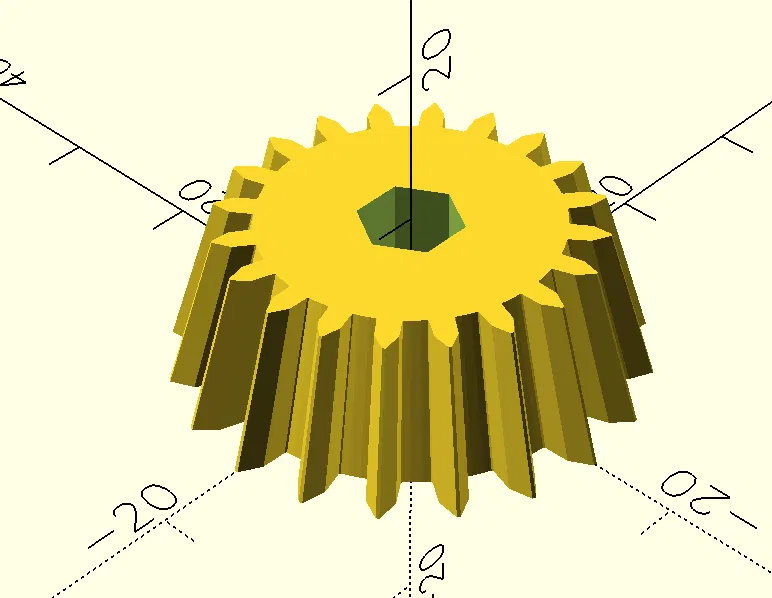

• Răng gear dạng côn (Tapered Gear Teeth): Khác với các bản thay thế răng phẳng, bộ răng này được dựng có độ côn hướng vào trong để khớp với cơ cấu ring gear bên trong của Sentro, giúp chạy mượt hơn.

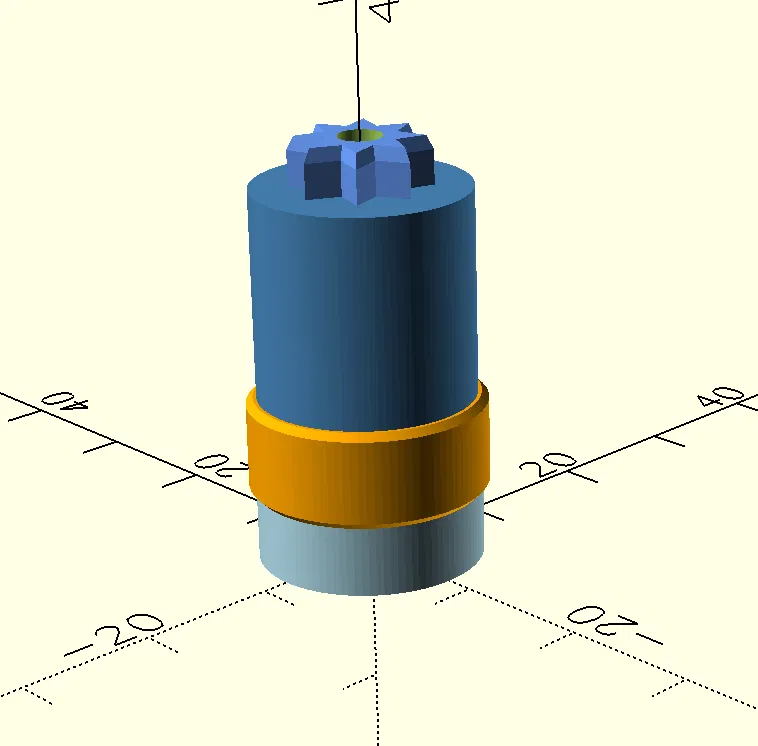

• Truyền động spline 8 điểm (8-Point Spline Drive): Mình thay kiểu nối tiêu chuẩn bằng spline côn 8 điểm. Cách này tạo độ khít cao hơn nhiều, gần như không có độ rơ (zero backlash) và tránh tình trạng tay quay bị “bo tròn” khi chịu tải.

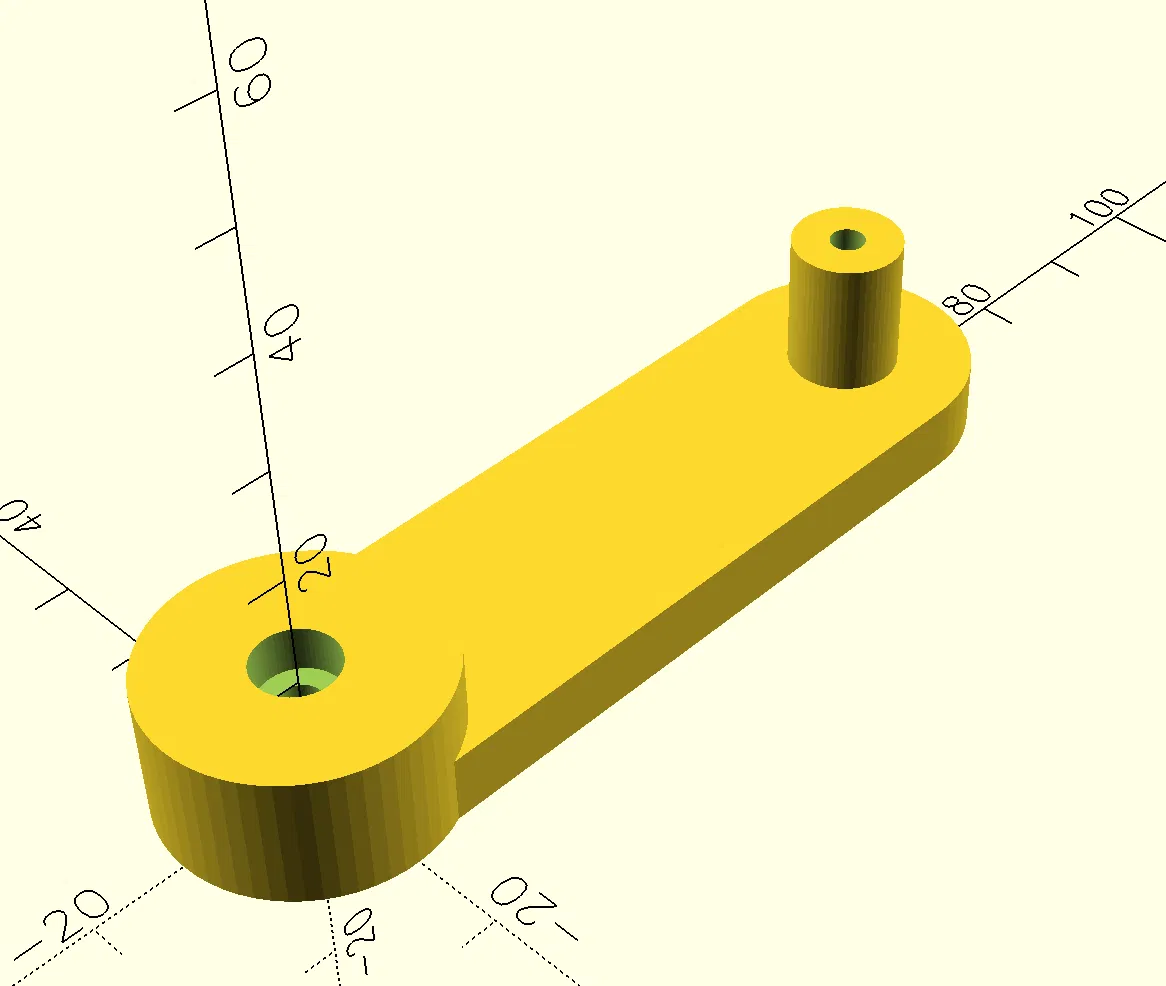

• Tay cầm dáng mỏng (Slim Profile Handle): Thiết kế chắc nhưng nhẹ, bỏ bớt phần thừa không cần thiết.

• Tùy chỉnh theo kích thước trục (Custom Shaft Sizing): Thiết kế để phù hợp với đường kính trục thay đổi bên trong các máy này (độ côn trong khoảng 15mm–17mm).

Phần cứng cần có (Hardware Required):

• 1x vít M3 (cho trục trung tâm)

• 1x đai ốc M3 (khóa cụm tay quay)

Hướng dẫn in (Print Instructions):

• Vật liệu: PETG hoặc PLA+ (PLA thường có thể dùng, nhưng khuyến nghị vật liệu dai hơn cho phần răng gear).

• Infill: 40% – 100% (khuyến nghị infill cao cho gear và phần tiếp xúc spline).

• Walls: 3–4 perimeters để tăng độ bền.

• Supports: In không cần support

Ghi chú lắp ráp (Assembly Notes):

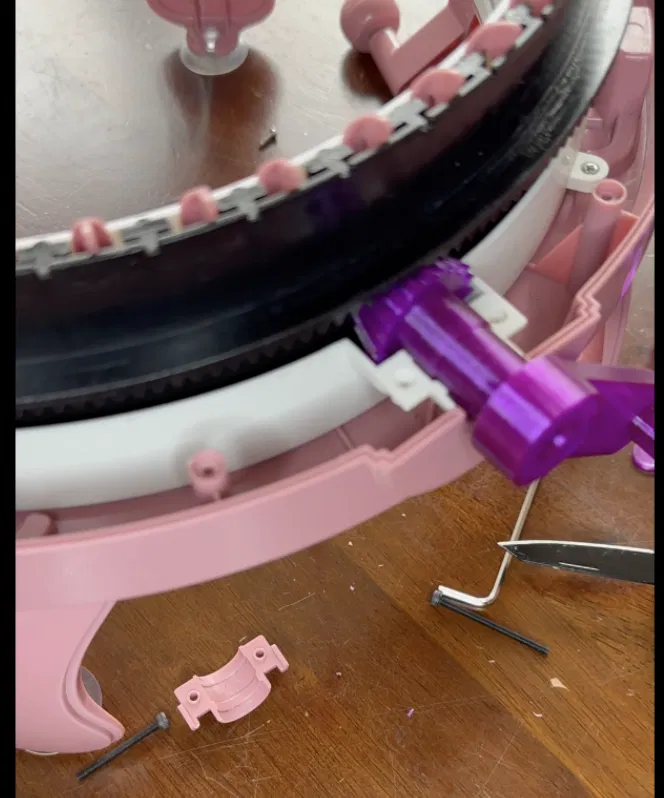

1. Tháo nắp giữa trên tay quay Sentro.

2. Tháo con vít giữa để lấy tay cầm và gear cũ ra.

3. Lưu ý: Có thể bạn cần nhấc nhẹ cơ cấu vòng trong (inner ring mechanism) để trượt trục gear cũ ra ngoài.

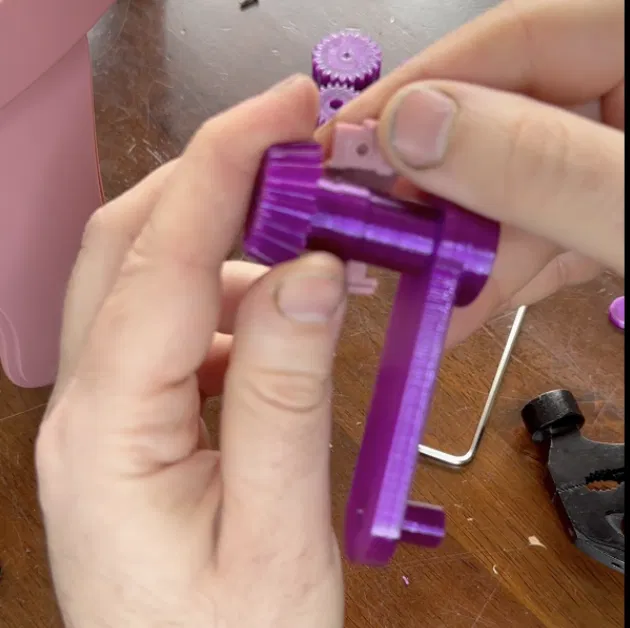

4. Lắp trục gear mới đã in vào.

5. Đặt tay cầm lên phần spline.

6. Siết lại bằng vít M3 và đai ốc.

Tuyên bố miễn trừ (Disclaimer): Mình thiết kế món này để xử lý lỗi gear bị trượt. Dù chi tiết này hoạt động rất ổn, nhưng máy của mình thực tế còn bị nứt phần vỏ thân (body housing) nên vẫn gây kẹt thêm. Tuy vậy, cụm gear train và nâng cấp tay quay này rất chắc. Nếu vỏ máy bạn còn nguyên mà gear bị tuôn, món này sẽ giúp bạn quay lại đan được!

File thiết kế (Design Files):

• Sentro_Gear_Main.stl

• Sentro_Spline_Handle.stl

• Locking_Nut_Cap.stl

(Thiết kế bằng OpenSCAD)
