OpenGrid Polygon MultiConnect
Biến thể MultiConnect cho OpenGrid dùng profile polygon thay cho bán nguyệt, giúp in theo phương dọc dễ hơn và không cần support. Có 2 loại: -1 overhang 30° và -2 45° (giống bát giác).
Mô tả
Mình đang model một số holder quick của OpenGrid, và mình khá thích cái wedge MultiConnect để gắn thay vì in kiểu ngàm snap. Tuy nhiên phần bán nguyệt bo tròn trên MultiConnect làm cho việc in phẳng một chi tiết (để phần MultiConnect dựng đứng) hơi khó.
Nên mình làm một biến thể dùng polygon để “bẻ” lại profile hình tròn gốc. Cách này vẫn bám chắc và dễ in mà không cần support.

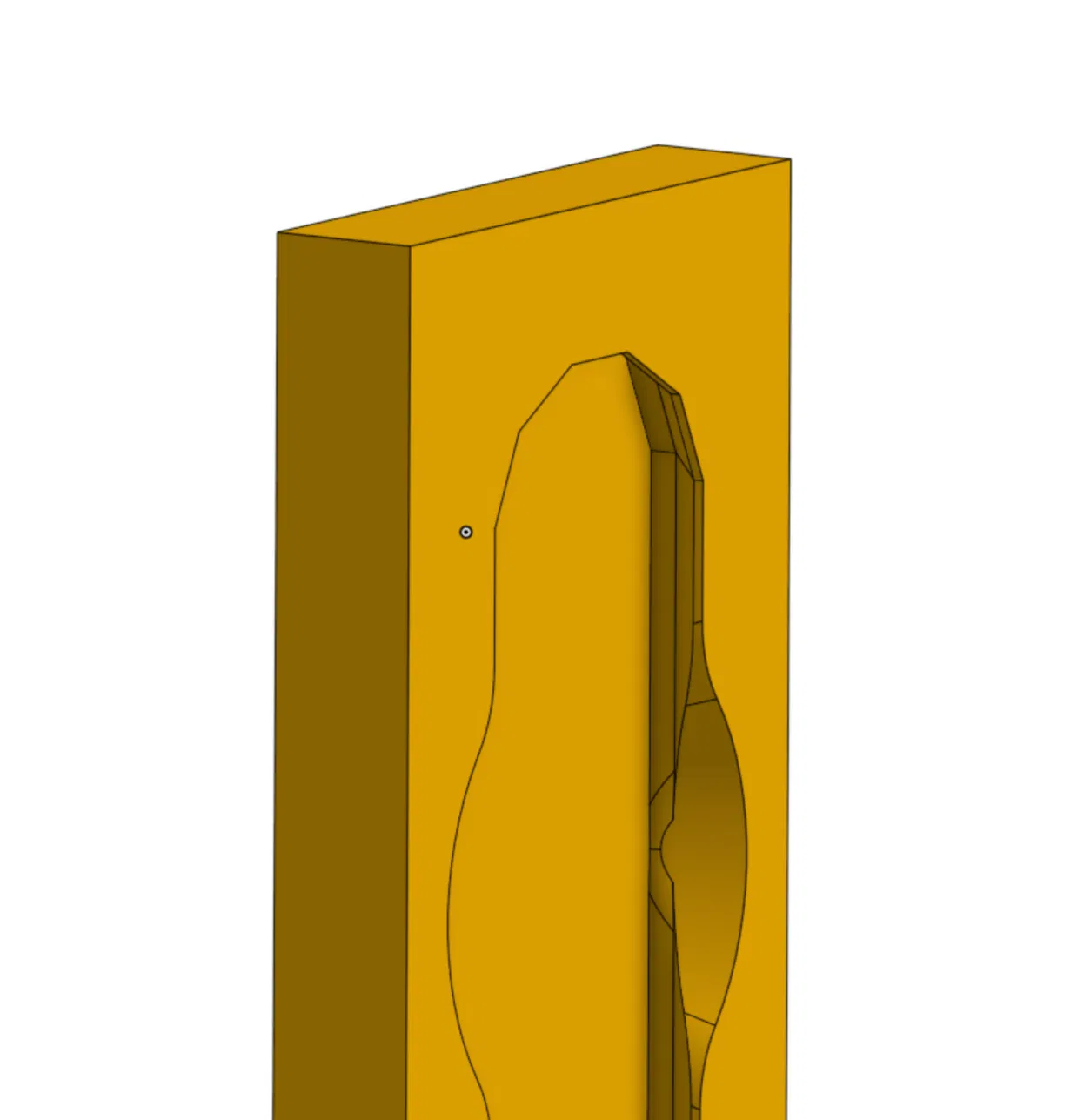

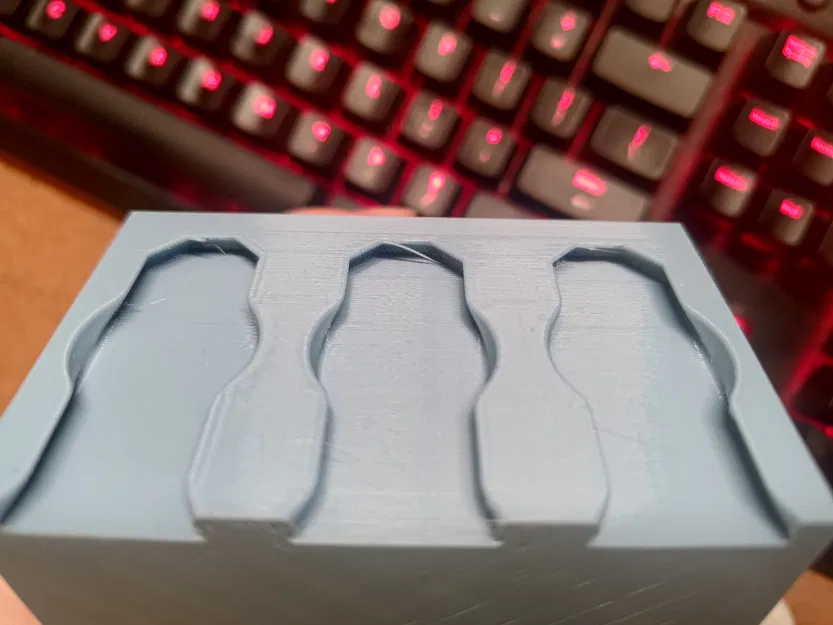

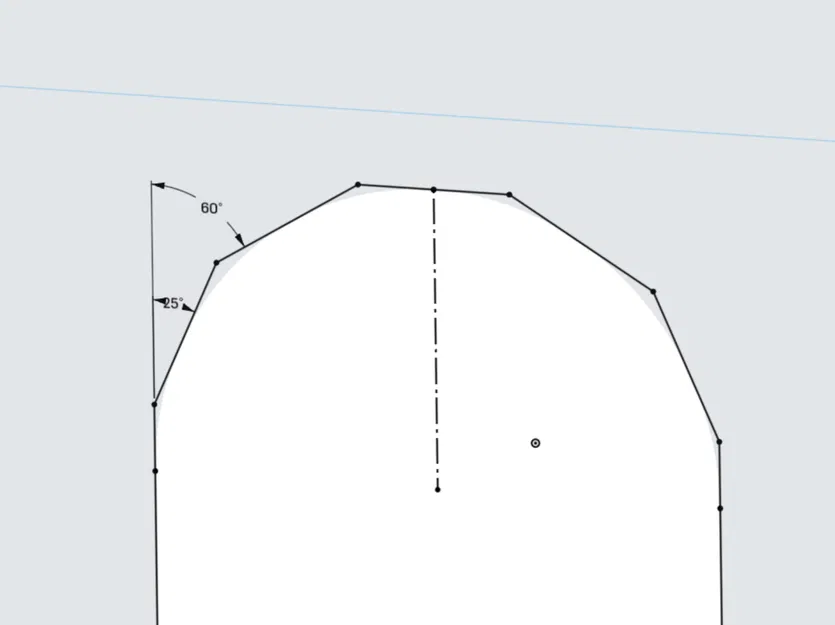

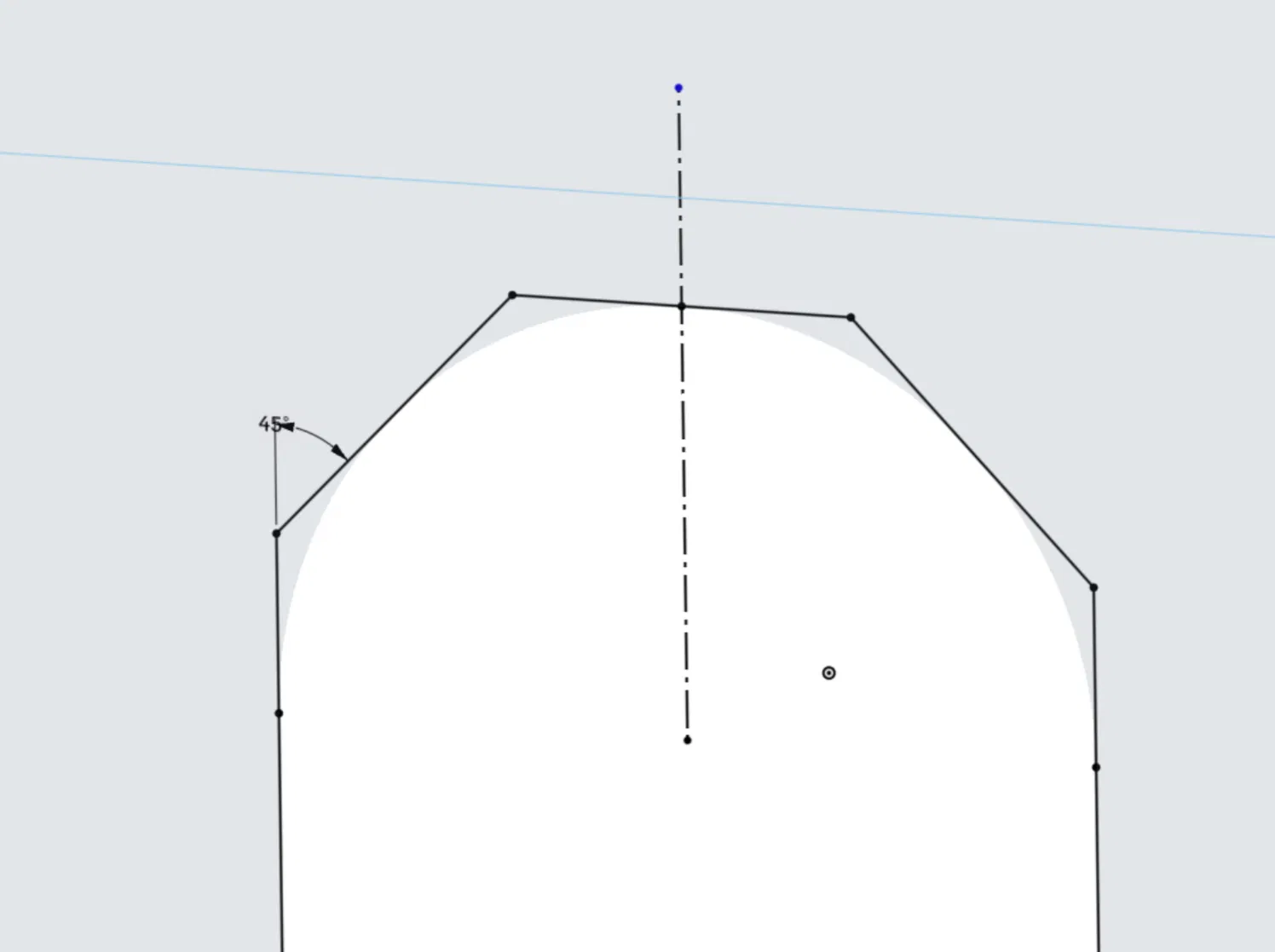

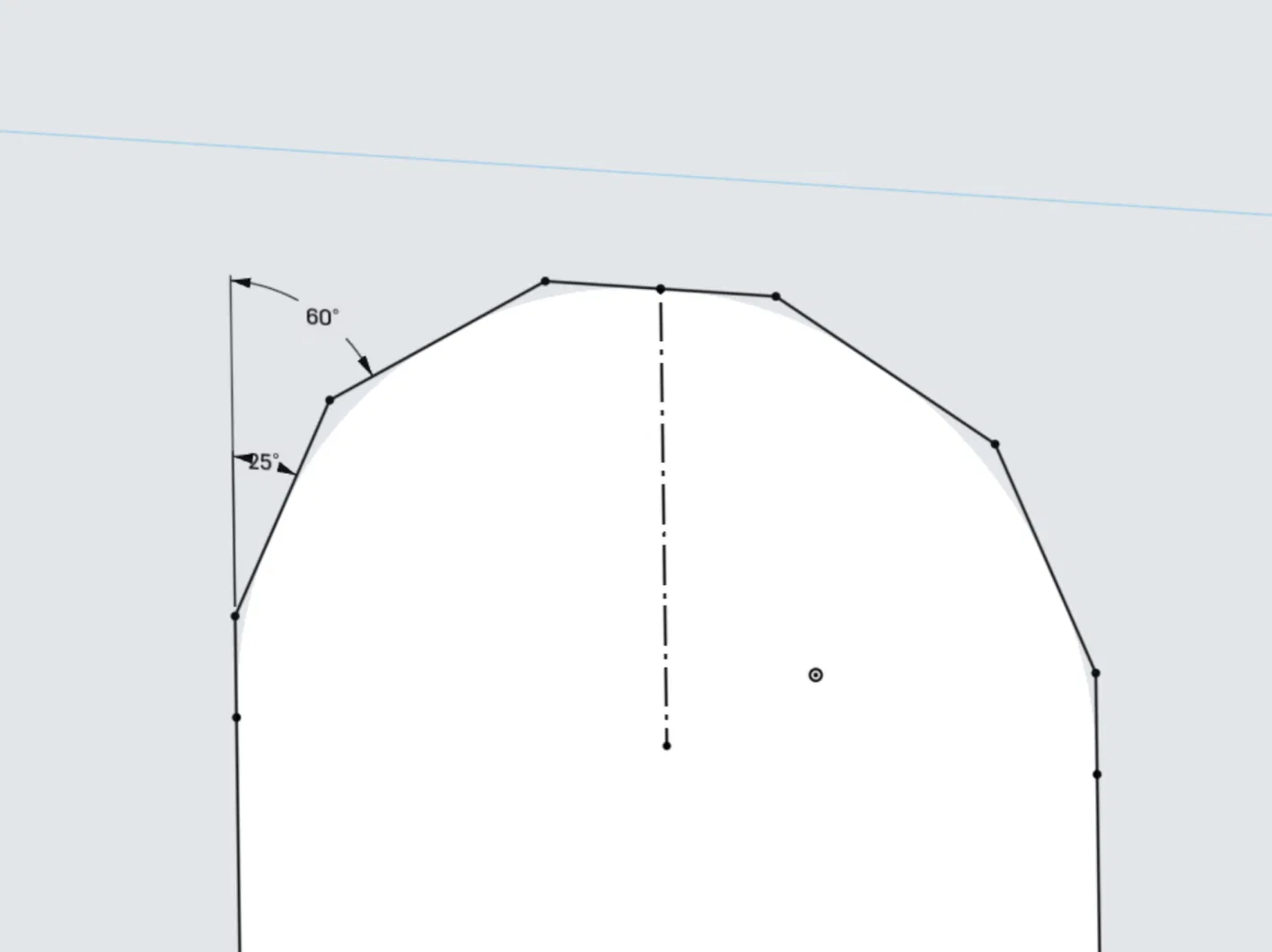

Các model này là thứ mình dùng làm nền để CAD các holder khác. Mình dựa trên file Multiconnect Modeling Files/quick-connect-top-back từ bộ file OpenGrid gốc. Bản -1 là polygon với overhang xấu hơn ở 30 độ. Bản -2 là 45 độ (kiểu như bát giác).
Đây là file Onshape nếu ai muốn dùng trực tiếp: https://cad.onshape.com/documents/03cc22d7b1fe31eab85f9bd1/w/314be73aaabfa01a106b23f1/e/52aaa27b41541dbeccbea722?renderMode=0&uiState=69702f8904def87866ef4a29
