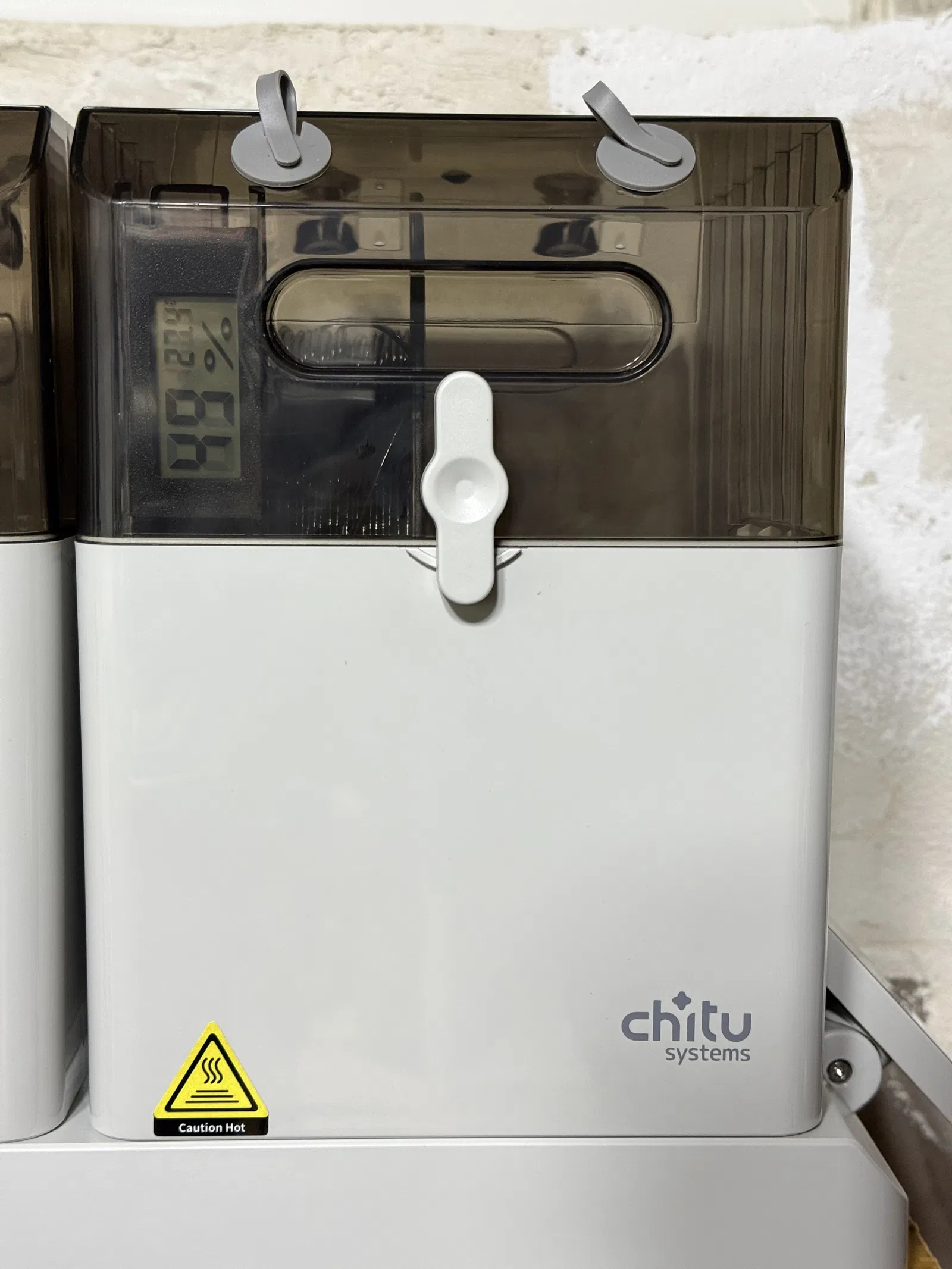

Ẩm kế/Nhiệt kế điện tử cho máy sấy filament Chitu Systems FilaPartner E1

Một cái vỏ để gắn ẩm kế/nhiệt kế điện tử, dùng thay cho miếng "Passive Humidity Indicator Paper" trong máy sấy filament Chitu Systems.

Phù hợp với các loại hygrometer giá rẻ, phổ biến ngoài thị trường, ví dụ trên AliExpress.

Parts:

• Vỏ trước (có cửa sổ hiển thị)
• Vỏ sau
• Nắp pin

Printing Notes:

• Vỏ sau cần support khi in.
• Thiết kế cho các module digital thermometer/hygrometer loại phổ thông, giá rẻ.
• Kích thước vỏ gốc: ~46 × 26 mm
• Kích thước PCB/màn hình: ~40 × 22 mm (vùng LCD nhìn thấy ~35.7 × 16.8 mm)

1. Tháo Vỏ Gốc

• Cụm vỏ gốc được giữ bằng bốn ngàm nhỏ.
• Dùng tua vít dẹp nhỏ nạy nhẹ để mở các ngàm.
• Tách LCD/PCB ra khỏi vỏ gốc.

2. Lắp vào Vỏ In 3D

• Đặt LCD và PCB vào phần vỏ trước.
• Hướng lắp: Mặt có “zebra strip” (cao su tiếp xúc) nằm sát cạnh khung hơi rộng hơn.
• Canh cho màn hình nằm sát mặt và ngay giữa.

3. Gắn Vỏ Sau

• Canh đúng vị trí rồi bấm/ấn cho vỏ sau khớp vào tới khi tất cả ngàm gài chặt.

4. Lắp Pin

• Lắp pin theo đúng ký hiệu cực (+/−).
• Đóng ngăn pin bằng nắp pin dạng trượt.

5. Kiểm Tra

• Màn hình phải sáng và hiển thị nhiệt độ cùng độ ẩm.
