Bộ rọc 6 inch ra dải phim/giấy 35mm
Bộ slitter dùng lưỡi dao utility knife để rọc cuộn giấy/phim khổ 6 inch thành dải 35mm. Có gợi ý dán self adhesive velvet để giảm trầy emulsion, và thông số threaded inserts 1/4-20, 6-32 (hoặc 8-32).
Mô tả

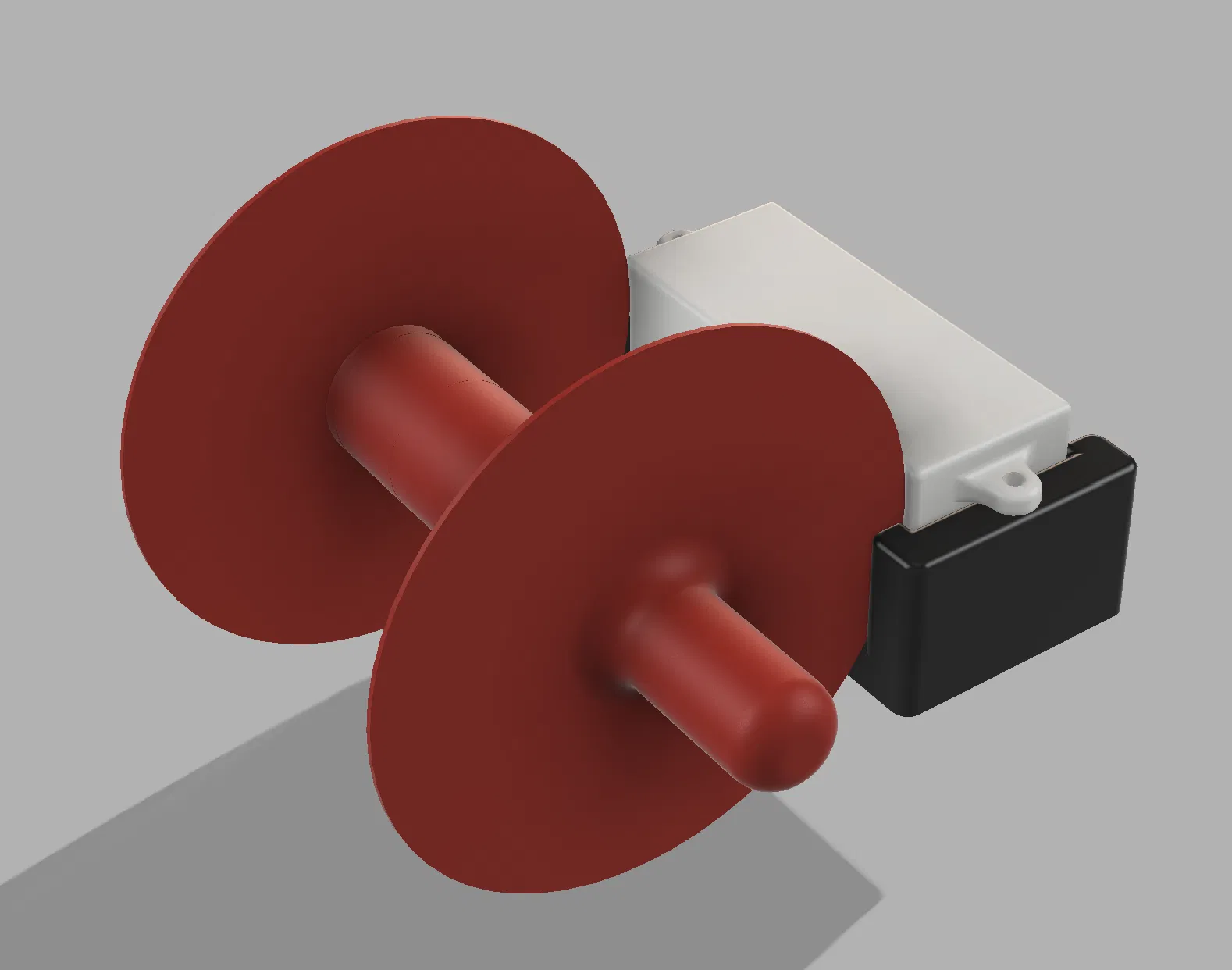

Có vài người hỏi về bộ setup rọc phim của mình, nên mình đăng lên đây luôn. Mình đang làm một phiên bản “chín” hơn, có tích hợp luôn holder cho cuộn cấp (supply) và cuộn thu (take up). Hiện tại cuộn thu đang hơi “cùi bắp”, mấy dải mép nhỏ hay bị quấn chung vào dải 35mm làm kéo ra không tiện. Dùng tạm thì vẫn ổn cho người cần (tức là mình) nhưng muốn chạy mượt thì còn phải chỉnh.
Mình khuyên là sau khi lắp xong đầu rọc (slitter head) với lưỡi dao và miếng insert, nên dán thêm lớp nhung tự dính (self adhesive velvet) phủ lên cụm đầu rọc để giảm nguy cơ trầy lớp nhũ/nhũ tương (emulsion) của phim.
Dùng threaded inserts 1/4-20 cho phần thân (body) và inserts 6-32 cho phần đầu (head) để giữ lưỡi dao (hình như vậy—nhớ không lầm thì có thể là 8-32).

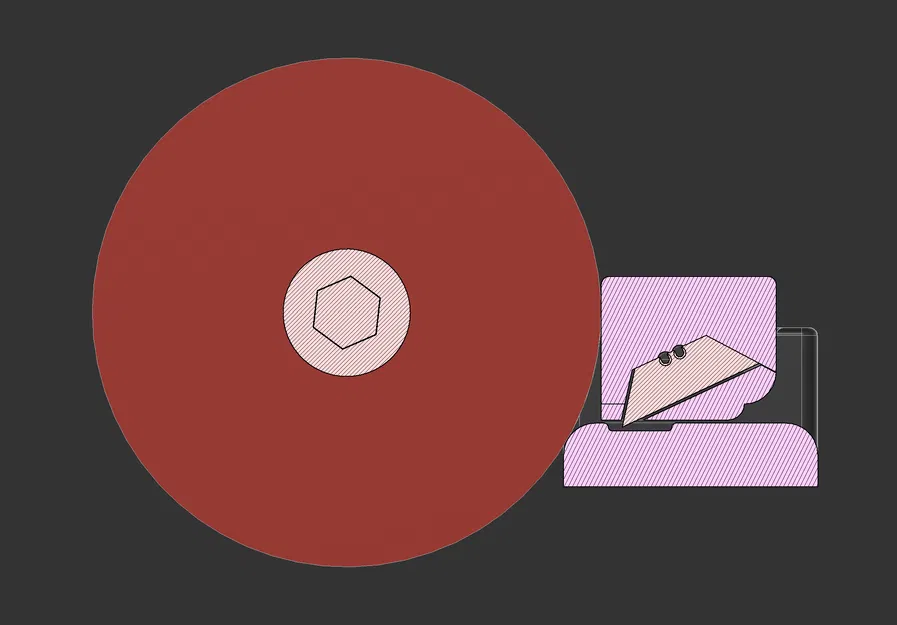

V2 - thêm một cái notch ở đế slitter để canh cho chuẩn hai đầu mép flange của cuộn thu (take up spool), giúp phim ít bị chồng mép (overlapping).
