Centauri Carbon Base (Đế cho Elegoo CC1 có 2 ngăn kéo & chute xả thải)

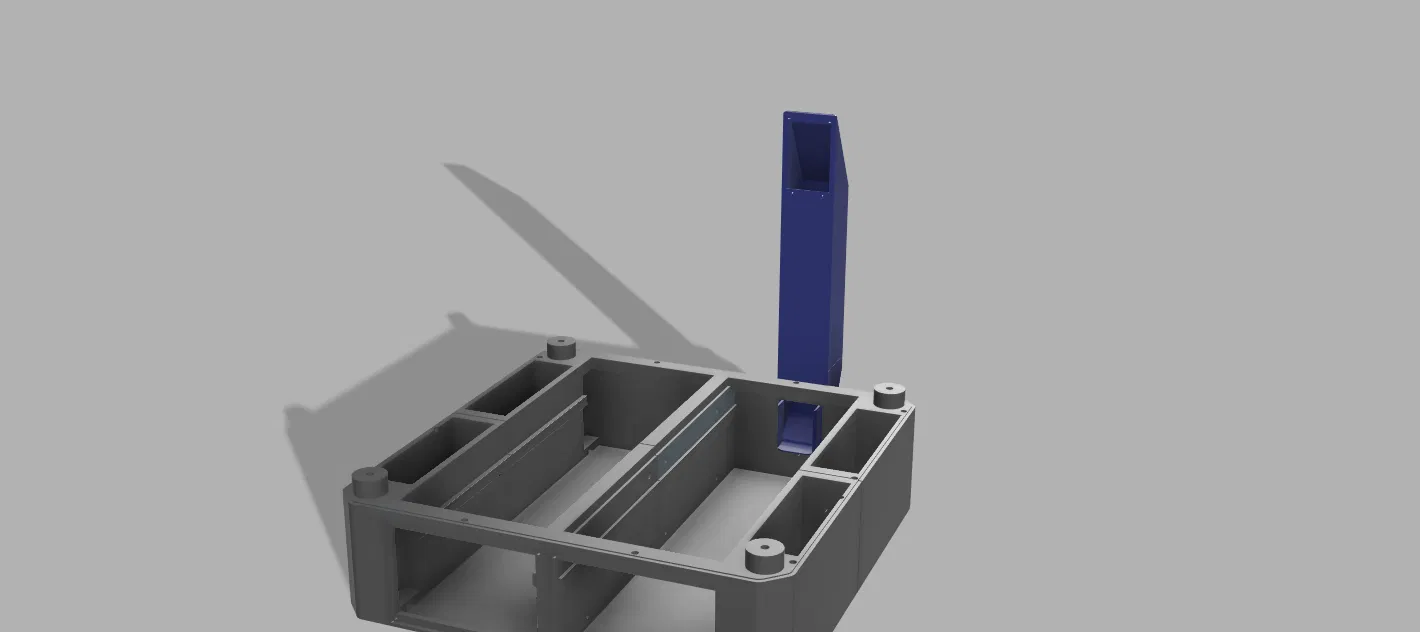

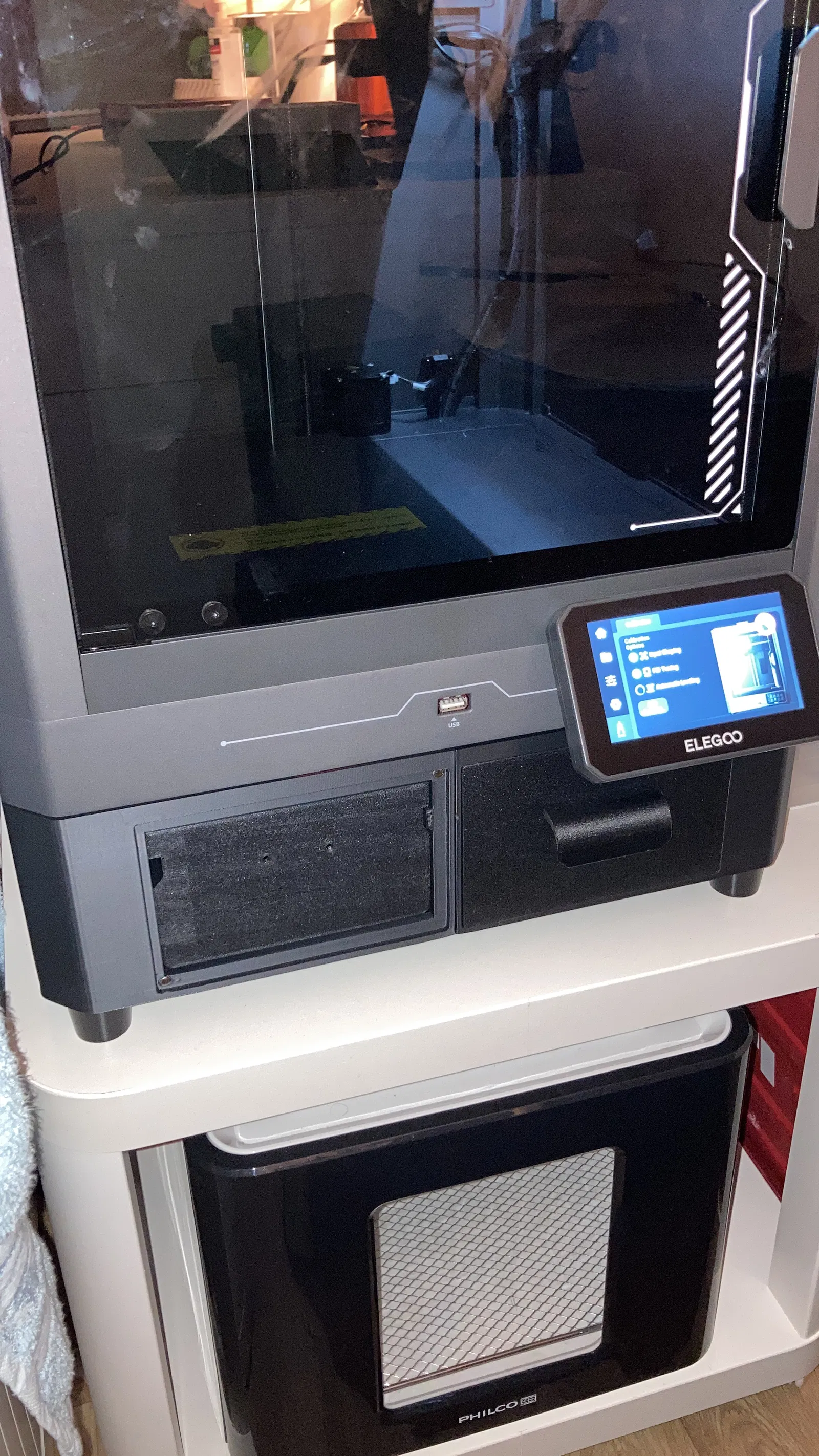

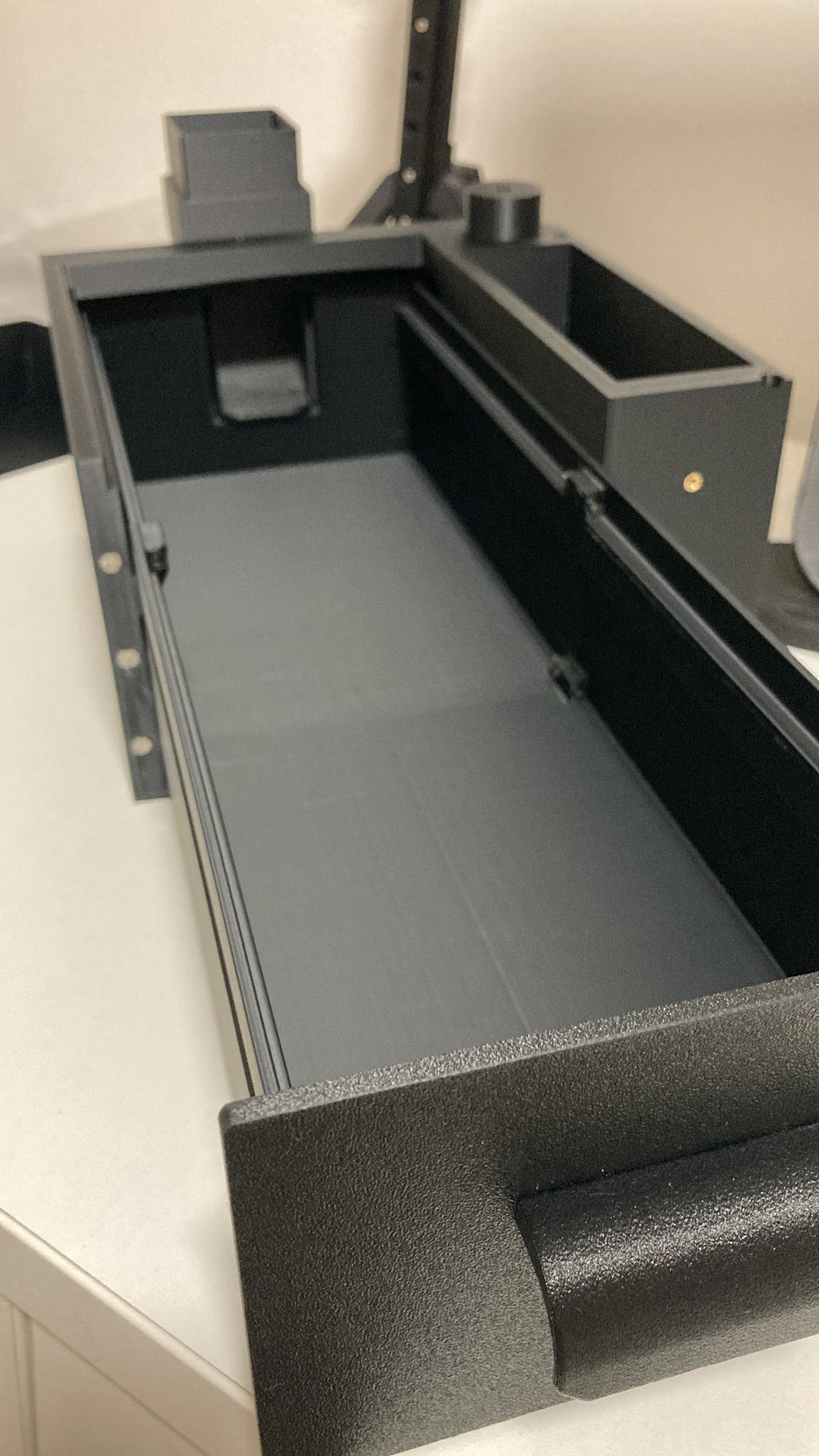

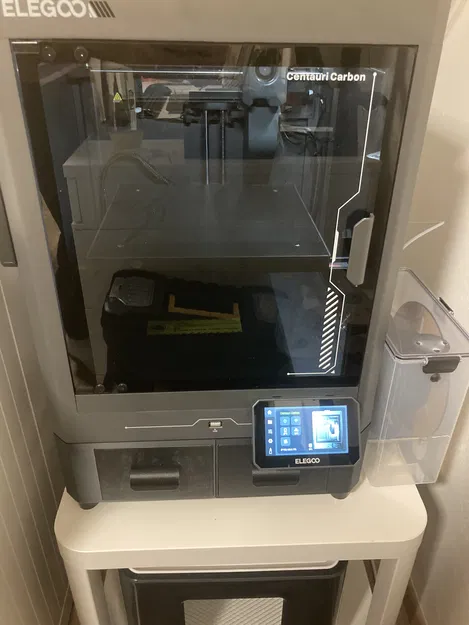

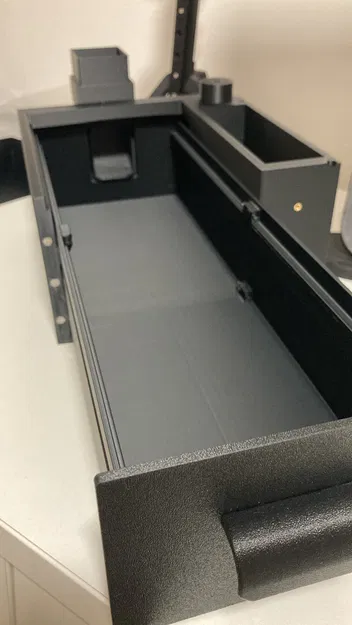

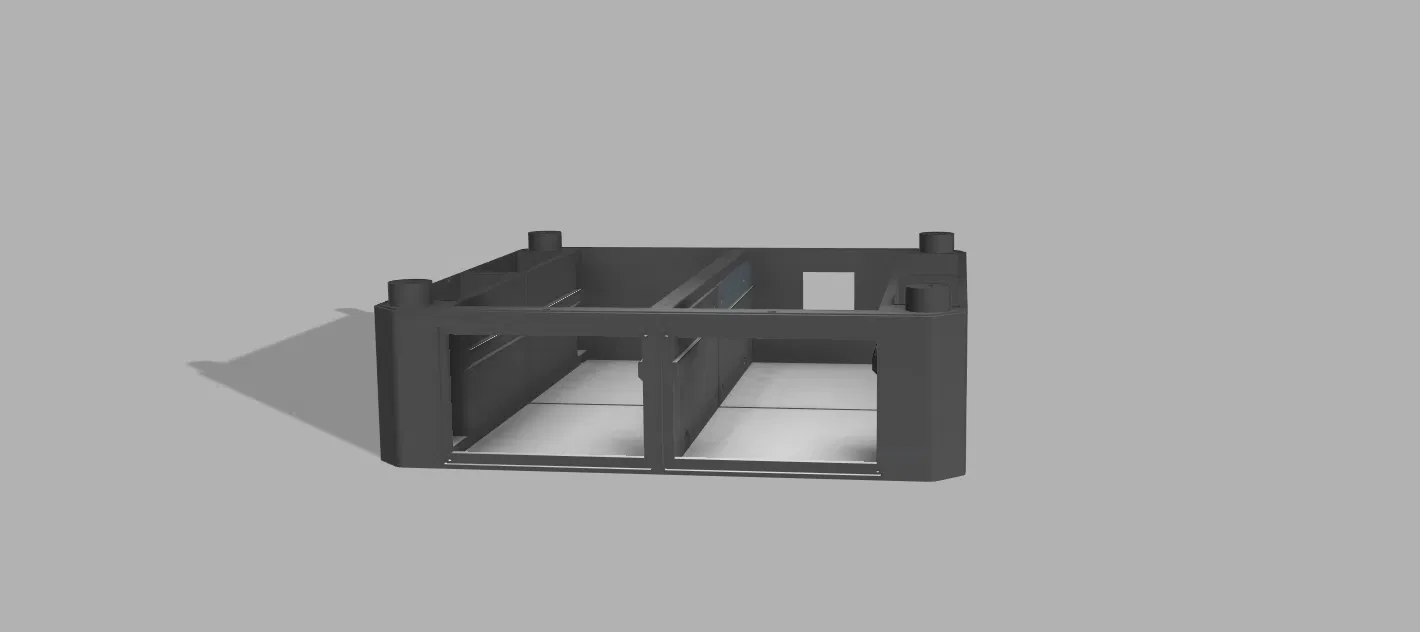

Mình làm một cái base cho Elegoo CC1 theo cùng phong cách thiết kế, có 2 ngăn kéo. Một ngăn kéo được nối với phần xả rác ở đầu nozzle bằng một cái chute, nên “POOP” (phần thải từ nozzle) rơi thẳng vô đó, và có thể kéo cả ngăn ra để đổ từ phía trước. Dung tích ngăn kéo khá lớn nên dùng được lâu mới cần đổ. Model được thiết kế để bắt vào máy bằng 4 con ốc (M6×25), còn chân zin của máy thì bắt xuống đáy base (cần dùng đai ốc M6).

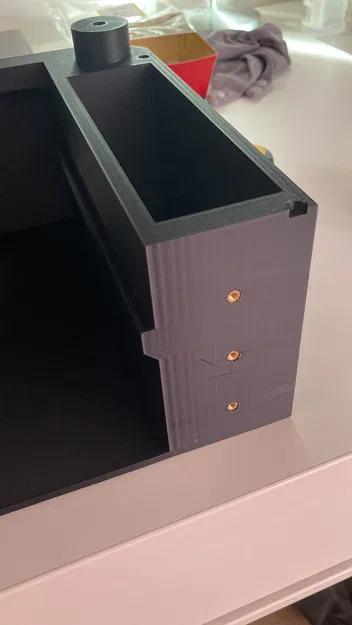

Các phần riêng lẻ được ghép bằng ốc M3, và dùng insert ren nhiệt kiểu Voron M3×5×4 làm đối ứng. Nếu bạn không có loại này thì có thể dùng đai ốc M3 và ốc M3 thường cũng được. Model cũng có dùng nam châm tròn 5×3 mm.

Giữa máy và base in ra, mình dùng 4 miếng gioăng sợi ép dày 2 mm, nhưng nếu muốn thì có thể thay bằng miếng in (không kèm). Hoặc dùng bất kỳ vòng đệm nào dày 2 mm, đường kính ngoài tối đa 30 mm, và đường kính trong tối thiểu 7 mm.

Thông số in:

Mình in tất cả bằng Elegoo PLA+ (nhưng mình khuyên nên dùng PETG để in), infill 25% và 3 perimeters (bật support). Chỉ riêng khu vực gắn chân máy và chỗ bắt base vào máy thì mình dùng 100% infill, với một khối cylinder đường kính 40 mm chạy xuyên suốt chiều cao bản in, để đảm bảo độ vững và độ bền.

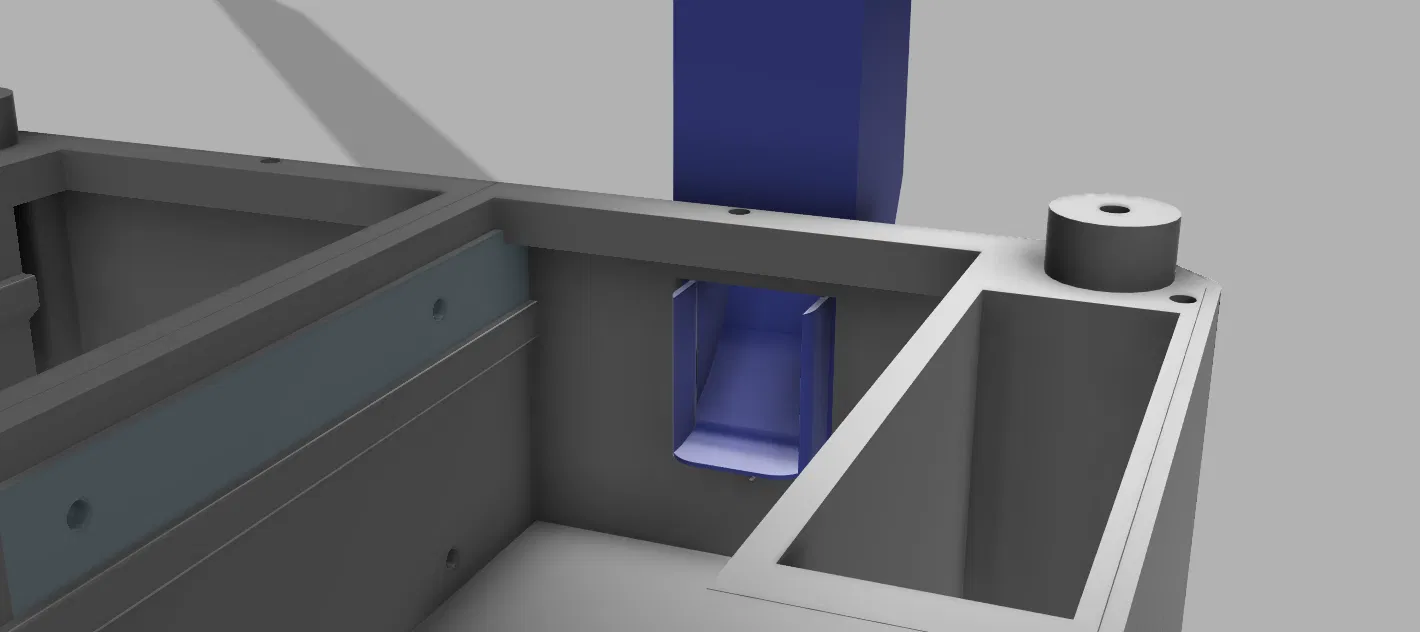

Phần dưới của chute (đoạn nối với ngăn kéo) mình in nằm phẳng để bề mặt chute mượt nhất có thể. Ngoại hình không đạt 100% hoàn hảo do dùng nhiều support, nhưng chất lượng chute tốt hơn và “POOP” rơi vào ngăn kéo ổn định hơn.

Linh kiện bổ sung sử dụng:

• Ốc M6×25 – 4 cái

• Đai ốc M6 – 4 cái

• Ốc M3×8 – 1 cái

• Ốc M3×12 – 20 cái

• Ốc M3×16 hoặc M3×20 – 6 cái

• Insert ren đồng low-profile M3×5×4 – 23 cái

• Nam châm tròn 5×3 mm – 22 cái

• Gioăng sợi ép đường kính 30 mm × dày 2 mm, đường kính trong ít nhất 6 mm – 4 cái

Tổng lượng vật liệu tiêu thụ khoảng 4 kg. Mỗi phần của base (tính cả support) dùng khoảng 680 g vật liệu. Nửa của một ngăn kéo dùng khoảng 200 g. Bộ waste chute gồm 3 phần tổng khoảng 300 g. Ngoài ra còn có 2 mặt trước ngăn kéo hoàn chỉnh và một tay nắm (mình dùng model tay nắm của Elegoo không có logo); với 2 chi tiết này mình dùng Elegoo PETG GF.

Sau khi lắp ráp và gắn base lên máy, cần làm lại calib đầy đủ, bao gồm cả test rung.

Tính tới giờ mình test khoảng một tuần, bản in vẫn ổn như mong đợi và không thấy bị biến dạng. Tuy nhiên mình không đảm bảo về tính năng, vì mình không thể kiểm soát được cách từng người sẽ lắp ráp.
