Arduino Uno R3 – Full Edition (có khe bắt vít)

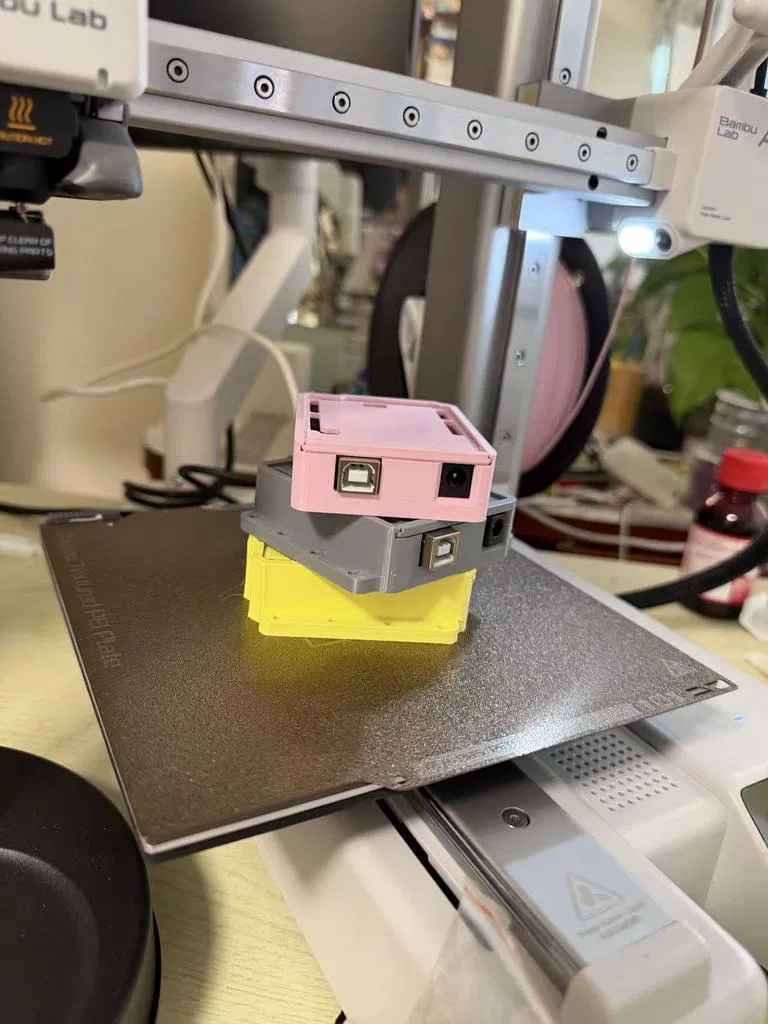

Hình chính xác của bản Full version là hình ở giữa và dưới, còn bản standard là hình trên.

Một series mô-đun in 3D dành cho Arduino Uno R3. Gồm một case standard gọn gàng và một biến thể dạng “open-access” với các lỗ khoét chính xác, cho phép cắm pin header và dây jumper mà không cần tháo case — rất hợp cho prototyping và dùng trong phòng lab.

Đây là loạt thiết kế in 3D làm riêng cho Arduino Uno R3, tối ưu theo quy trình làm prototype thực tế chứ không chỉ để đẹp. Hiện series có 2 biến thể khác nhau về chức năng, nhưng dùng chung một chuẩn kích thước.

Full Edition (with screw slot): Một case nhỏ gọn, kín hoàn toàn, phù hợp cho:

• Dự án hoàn thiện
• Lắp đặt dài hạn
• Bộ setup gọn, sạch và được bảo vệ

Tất cả cổng chính (USB và nguồn DC) vẫn truy cập được trong khi board được bao kín chắc chắn. Kích thước ốc: M2.5 4mm-6mm (tùy chọn; thực tế board vẫn có thể nằm đúng vị trí ngay cả khi không dùng ốc, nếu bạn lắp phần nắp cover).

Các khe chữ nhật để trống cho phép:

• Cắm trực tiếp male pin headers
• Kết nối dây jumper và que đo
• Test và debug mà không cần mở hoặc tháo case

Cách này giúp giảm hao mòn đáng kể, tiết kiệm thời gian và làm workflow hiệu quả hơn khi:

• Prototyping và lặp nhanh
• Môi trường giáo dục và phòng lab
• Các setup bán-cố-định cần đổi I/O thường xuyên

Triết lý thiết kế Một bộ vỏ nên bảo vệ Arduino mà không làm hạn chế cách sử dụng. Thay vì bắt người dùng phải chọn giữa “bảo vệ” và “dễ truy cập”, series này đưa ra giải pháp theo từng biến thể, tối ưu cho từng giai đoạn của dự án — từ phát triển đến triển khai. Về sau có thể bổ sung thêm biến thể mới mà vẫn giữ cùng chuẩn enclosure.
